ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -
Часы или центральный дисплей
54A-57
3.
Проверка датчиков.
В этом сервисном режиме проверяется индикация температуры наружного воздуха, количества оставшегося топлива,
расхода топлива, напряжения бортсети и потребление топлива после последней заправки.
Характеристика датчика расхода топлива (только для автомобилей с бензиновыми двигателями)
MR532880
Автомобили с бензиновыми двигателями
Короткобазные
модели
Длиннобазные модели
Количество оставшегося топлива (л)
Напряжение на датчике расхода топлива (В) +0,2/-0,2 В
80
-
0,3
70
-
0,7
60
0,4
0,9
50
0,8
1,2
40
1,2
1,5
30
1,6
1,9
20
2,0
2,3
10
2,5
2,7
5
2,8
2,9
0
3,0
3,1
Величина напряжения на датчике расхода топлива зависит от напряжения бортсети.
Аккумуляторная батарея
12,0 В
13,2 В
14,4 В
Напряжение на датчике расхода топлива
1,8 В
2,0 В
2,2 В
Количество оставшегося топлива, значение которого выводится на дисплей, меньше действительного. Это дает возможность
автомобилю проехать расстояние, соответствующее расходу еще 5 литров бензина. Более того, топливо остающееся ниже
топливного насоса не может быть подкачано из бака. Таким образом образуется разница более чем в 5 литров между
показаниями дисплея и действительным количеством бензина в топливном баке.

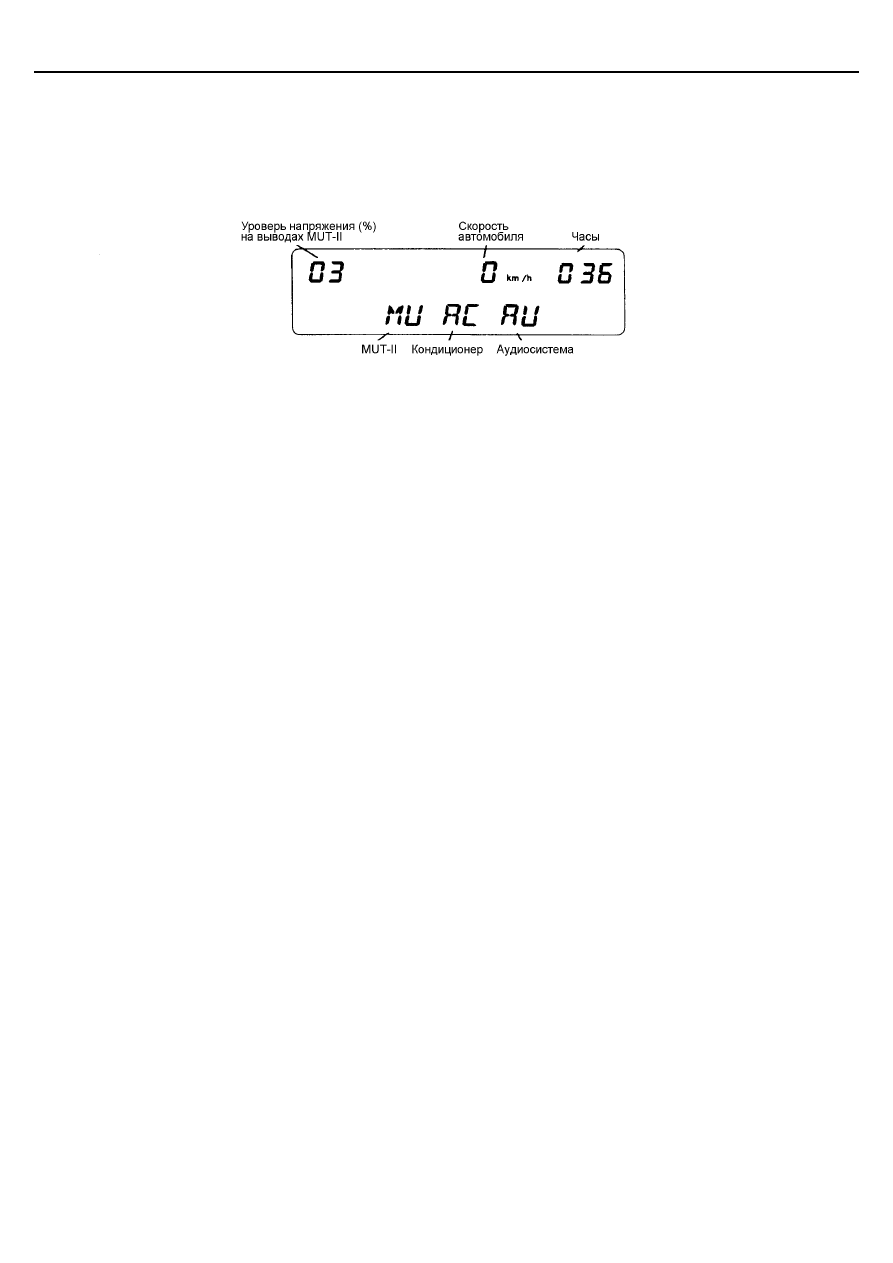

Если нажать на клавишу “SET” , устройство переходит к следующему сервисному: проверке подключенных к дисплею систем.
