ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Часы или центральный дисплей

54A-53

ЧАСЫ ИЛИ ЦЕНТРАЛЬНЫЙ ДИСПЛЕЙ

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ОБСЛУЖИВАНИИ ЦЕНТРАЛЬНОГО
ДИСПЛЕЯ

При отсоединенной аккумуляторной батарее, на дисплее высвечивается меню выбора режима. Выберите режим нажатием
клавиши «Н» или «М» и войдите в выбранный режим нажатием клавиши “SET”. Для изменения настройки режимов, нажмите
клавишу в левом конце дисплея, чтобы высветить экран настройки дисплея.

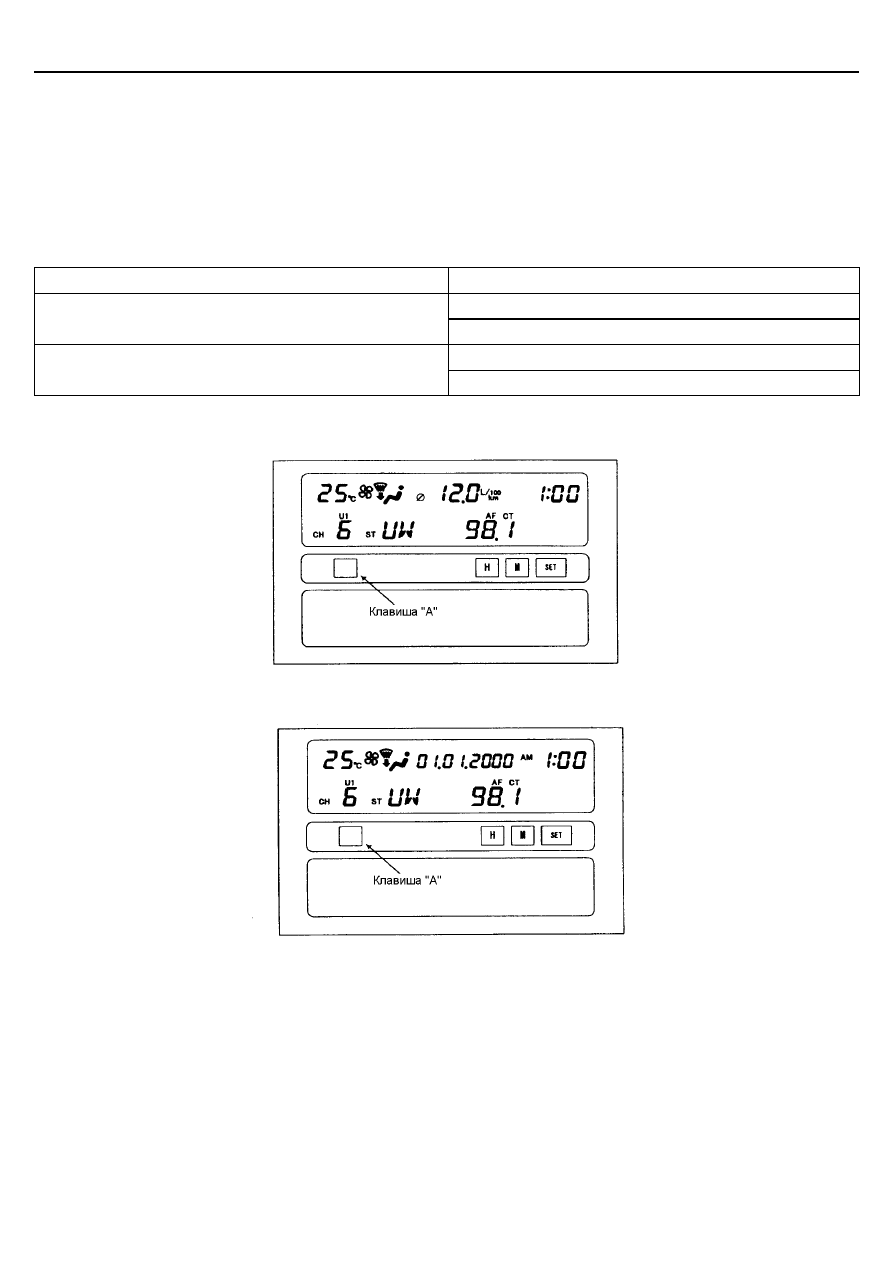

ПОИСК НЕИСПРАВНОСТЕЙ

Тип автомобиля

Тип центрального дисплея

MR532880

С бензиновым двигателем

DU-435-1

MR532881

С дизельным двигателем

DU-435-2

Автомобили с бензиновыми двигателями

Автомобили с дизельными двигателями

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Часы или центральный дисплей

54A-54

ПЕРЕД ОТСОЕДИНЕНИЕМ АККУМУЛЯТОРНОЙ БАТАРЕИ

Центральный дисплей содержит в своей памяти большое количество информации о состоянии автомобиля. Через некоторое
время после отсоединения аккумуляторной батареи, эта информация теряется (время хранения информации указано в
таблице). Поэтому перед отсоединением аккумуляторной батареи, необходимо записать наиболее важную для Вас
информацию, содержащуюся на дисплее.

Функция

Входная функция/ память

При отсоединении батареи

Часы на дисплее

Текущее время

Сохраняется в течении примерно 1 часа

Установка типа/модели автомобиля

Короткобазные (3-х дверные) /
длиннобазные (5-и дверные) модели

Сохраняется в течении примерно 1 часа

Установка уровня яркости дисплея

Установленный уровень яркости на
дисплее

Сохраняется в течении примерно 1 часа

Единицы измерения для дисплея

Км или мили, л/100 км или галлон на
милю или км/л, средняя скорость
автомобиля за пройденное расстояние

Сохраняется в течении примерно 1 часа

Средняя скорость автомобиля на
дисплее

Средняя скорость автомобиля за
пройденное расстояние

Сохраняется в течении примерно 1 часа

Средний расход топлива на
дисплее

Средний расход топлива за пройденное
расстояние

Сохраняется в течении примерно 1 часа

Запас хода на оставшемся в баке
горючем

Крейсерский режим, топливная
экономичность

Сохраняется в течении примерно 1 часа

Наружная температура воздуха на
дисплее

Наружная температура воздуха после
выключения зажигания

Сохраняется в течении примерно 1 часа
*

Датчик температуры наружного воздуха
установлен возле двигателя. Поэтому
может быть показана слишком высокая
температура, если батарея вновь
подсоединяется в течение одного часа.

ФУНКЦИЯ ДИАГНОСТИКИ ЦЕНТРАЛЬНОГО ДИСПЛЕЯ

Центральный дисплей имеет следующие функции диагностики

Функция

Содержание

Функции технического
обслуживания

Имеются четыре режима диагностирования

1.

Проверка информации об
автомобиле

Автомобиль: короткобазный (3-х дверный) / длиннобазный (5-и дверный)

2.

Проверка сегментов дисплея
на жидких кристаллах

Сегменты дисплея: высвечиваются или нет

3.

Проверка датчиков

Температура наружного воздуха, напряжение на измерителе расхода топлива,
напряжение бортсети, количество оставшегося топлива, расчетное значение экономии
расхода топлива

4.

Проверка элементов,
подключенных к дисплею

Элементы, подключенные к дисплею:

Напряжение (%) на выводах для MUT-II

Сигнал скорости автомобиля, посылаемый электронным блоком управления двигателем

Частотные сигналы

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Часы или центральный дисплей

54A-55

СЕРВИСНЫЙ РЕЖИМ ЦЕНТРАЛЬНОГО ДИСПЛЕЯ

ВКЛЮЧЕНИЕ И ОТКЛЮЧЕНИЕ СЕРВИСНОГО РЕЖИМА

(1) Чтобы войти в сервисный режим установите замок зажигания в положение LOCK (OFF).
(2) Нажимая на клавишу «А», переключите замок зажигания в положение (ON), затем, нажимая на клавишу «А», дважды

нажмите на клавишу «Н».

(3) Теперь центральный дисплей вошел в сервисный режим. При каждом нажатии на клавишу “SET” дисплей будет

переключаться в следующий сервисный режим (см. описание ниже).

(4) Для того чтобы выйти из сервисного режима нажмите любую клавишу (кроме клавиши “SET”).

1.

Проверка информации об автомобиле.

При входе в сервисный режим на экране дисплея появляется следующая информация:

Номер детали

MR532881

MR532880

Автомобили с бензиновыми двигателями

Тип автомобиля

Автомобили с дизельными
двигателями

Кроткобазная модель

Длиннобазная модель

Дисплей

435 – 2

СК

435 – 1

СК SHORT

435 – 1

CK LONG

При нажатии клавиши “SET” , устройство переходит к следующему сервисному режиму - проверке жидкокристаллического
дисплея.

2.

Проверка сегментов жидкокристаллического дисплея
В этом режиме состоит на экран дисплея последовательно выводятся шесть изображений: изображение, на котором
представлены все сегменты, изображения, на котором все сегменты выключены, и четыре типа изображений, на которых
высвечено по ¼ сегментов. Изображения последовательно меняется при нажатии на клавишу “SET”.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Часы или центральный дисплей

54A-56

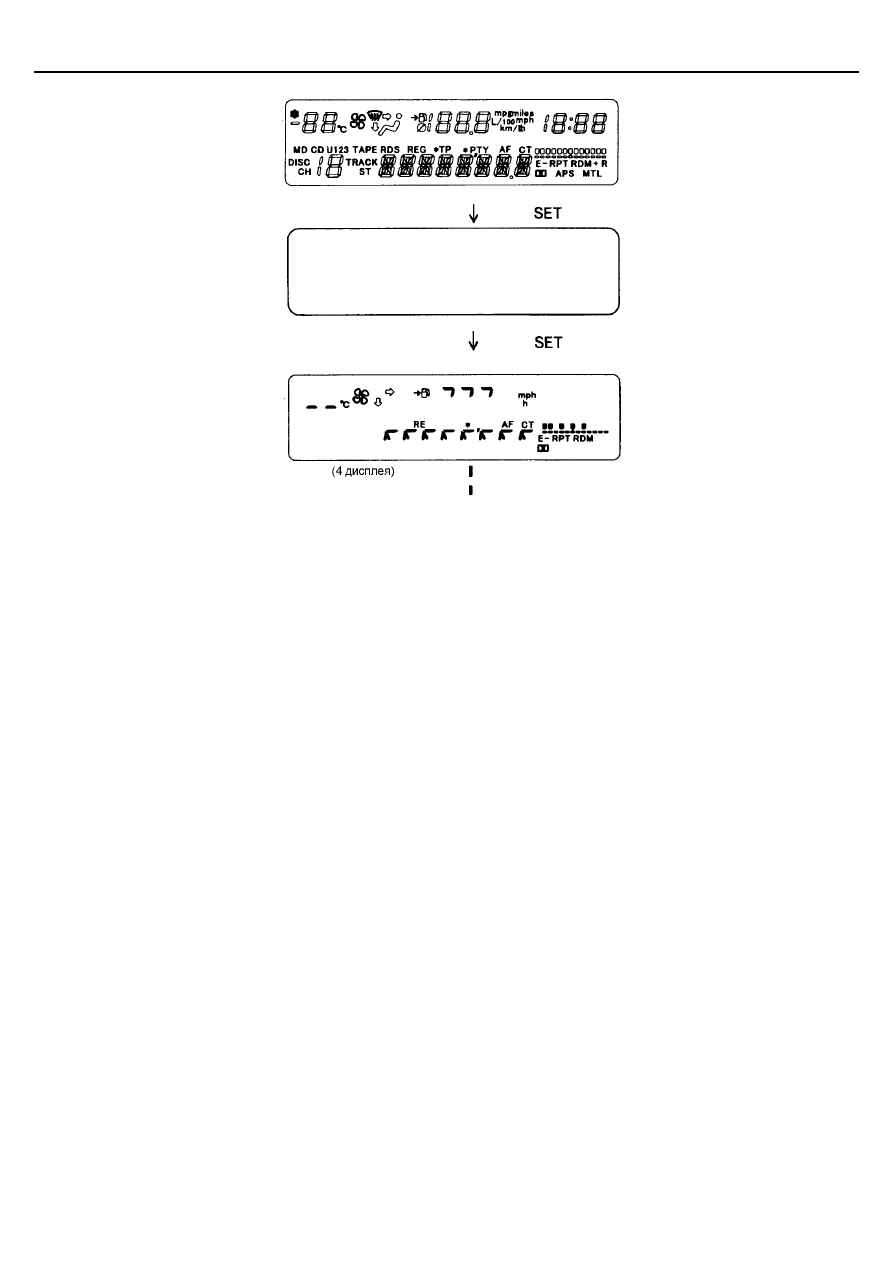

Все сегменты включены

Все сегменты выключены

Высвечена ¼ часть сегментов

Если клавиша “SET” нажимается подряд шесть раз, устройство автоматически переходит к следующему сервисному режиму -
проверке датчиков.
