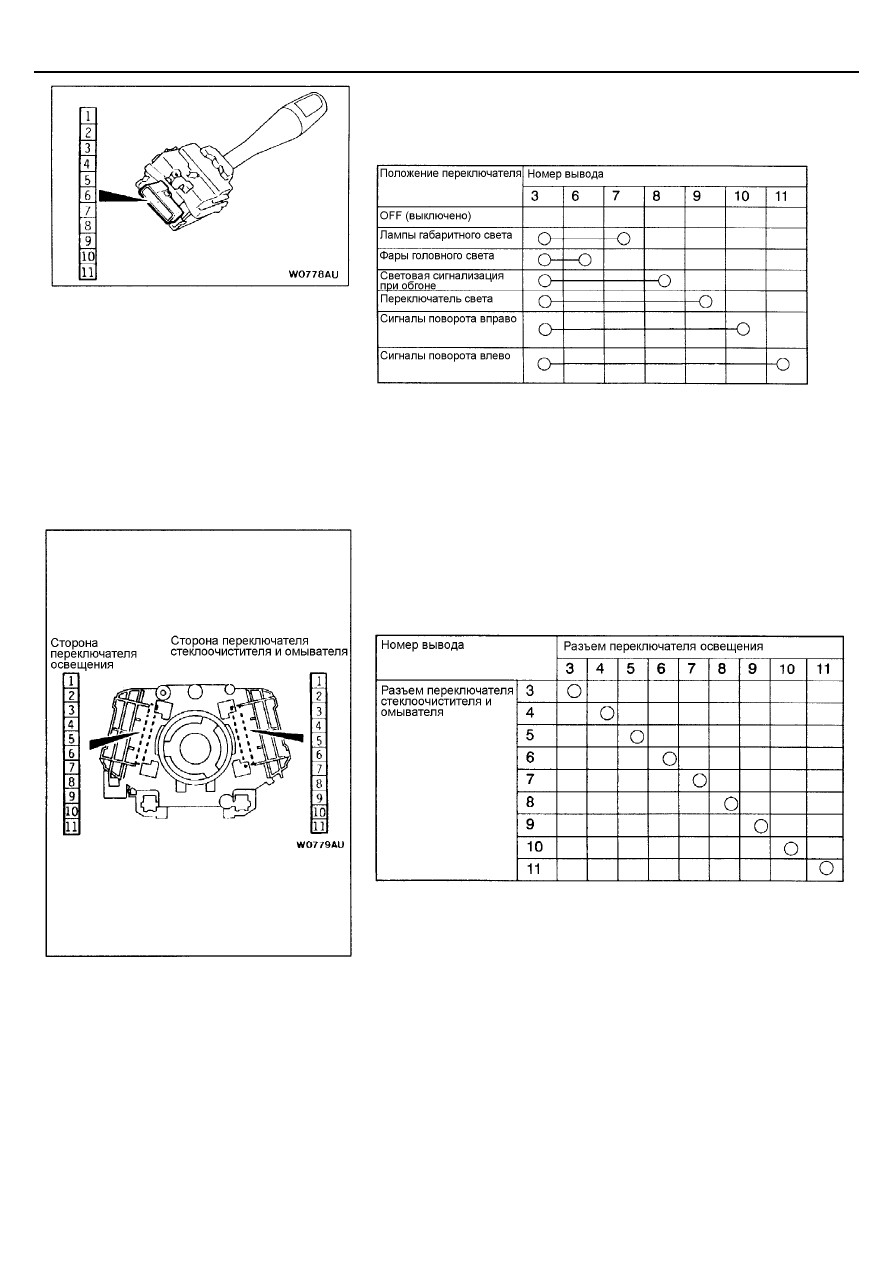

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Подрулевой переключатель

54A-49

ПРОВЕРКА

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ОСВЕЩЕНИЯ

ááááДЛЯ

АВТОМОБИЛЕЙ С ПРАВЫМ РУЛЕМ

ññññ

ПРОВЕРКА ПОДРУЛЕВОГО ПЕРЕКЛЮЧАТЕЛЯ

(1) Снимите переключатель освещения и переключатель

стеклоочистителя и омывателя.

(2) Проверьте наличие замкнутой цепи между одноименными выводами

[выводы (3) и (11) каждого разъема подрулевого переключателя
остались на рулевой колонке].

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Выключатель аварийной сигнализации

54A-50

ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СИГНАЛИЗАЦИИ

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Название

Применение

МВ990784

Съемник эмблем

Снятие центральной панели

ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СИГНАЛИЗАЦИИ

СНЯТИЕ И УСТАНОВКА

Последовательность снятия деталей:
1. Центральная панель (см. ГЛАВУ 52А –

Панель приборов)

2. Кронштейн крепления панели
3. Выключатель аварийной сигнализации

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ АВАРИЙНОЙ
СИГНАЛИЗАЦИИ

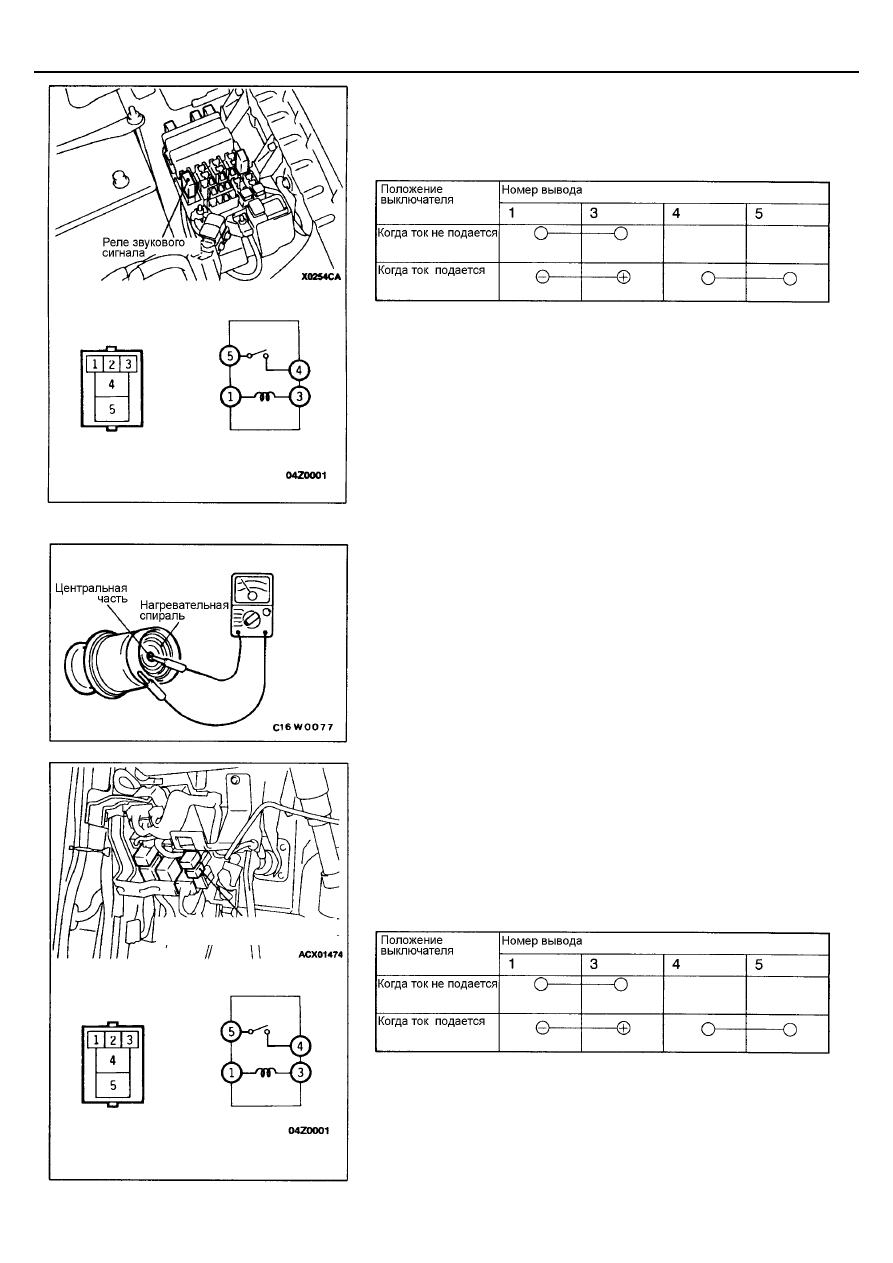

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Звуковой сигнал / Прикуриватель /
Дополнительная розетка

54A-51

ЗВУКОВОЙ СИГНАЛ

ПРОВЕРКА

ПРОВЕРКА РЕЛЕ ЗВУКОВОГО СИГНАЛА

ПРИКУРИВАТЕЛЬ

ПРОВЕРКА

•



Извлеките из гнезда нагревательный элемент прикуривателя и
оцените степень обгорания его центральной части.

•



Удалите остатки табака и другие посторонние частицы с
нагревательной спирали.

•



При помощи тестера проверьте состояние цепи нагревательной
спирали, как показано на рисунке.

РОЗЕТКА ДЛЯ
ДОПОЛНИТЕЛЬНОГО
ОБОРУДОВАНИЯ

ПРОВЕРКА

ПРОВЕРКА РЕЛЕ РОЗЕТКИ ДЛЯ ДОПОЛНИТЕЛЬНОГО
ОБОРУДОВАНИЯ

Реле розетки для
дополнительного оборудования

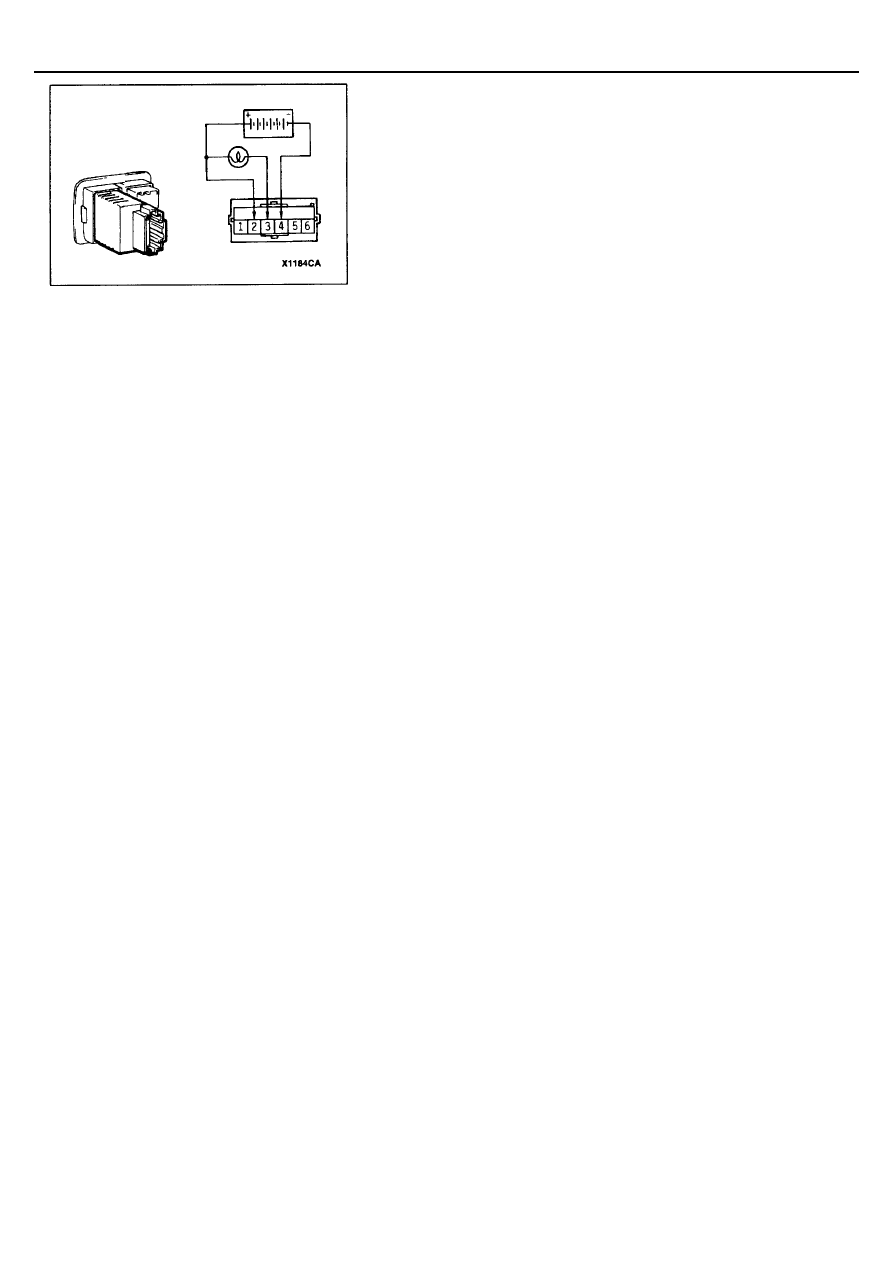

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Реостат

54A-52

РЕОСТАТ

ПРОВЕРКА

1.

Подсоедините контрольную лампу (40 Вт) к аккумуляторной батарее,
как показано на рисунке.

2.

Перемещайте реостат. Если свет лампы изменяется плавно, без
миганий, реостат работает нормально.
