ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Фара головного света в сборе /
Противотуманные фары

54A-41

ПРОВЕРКА

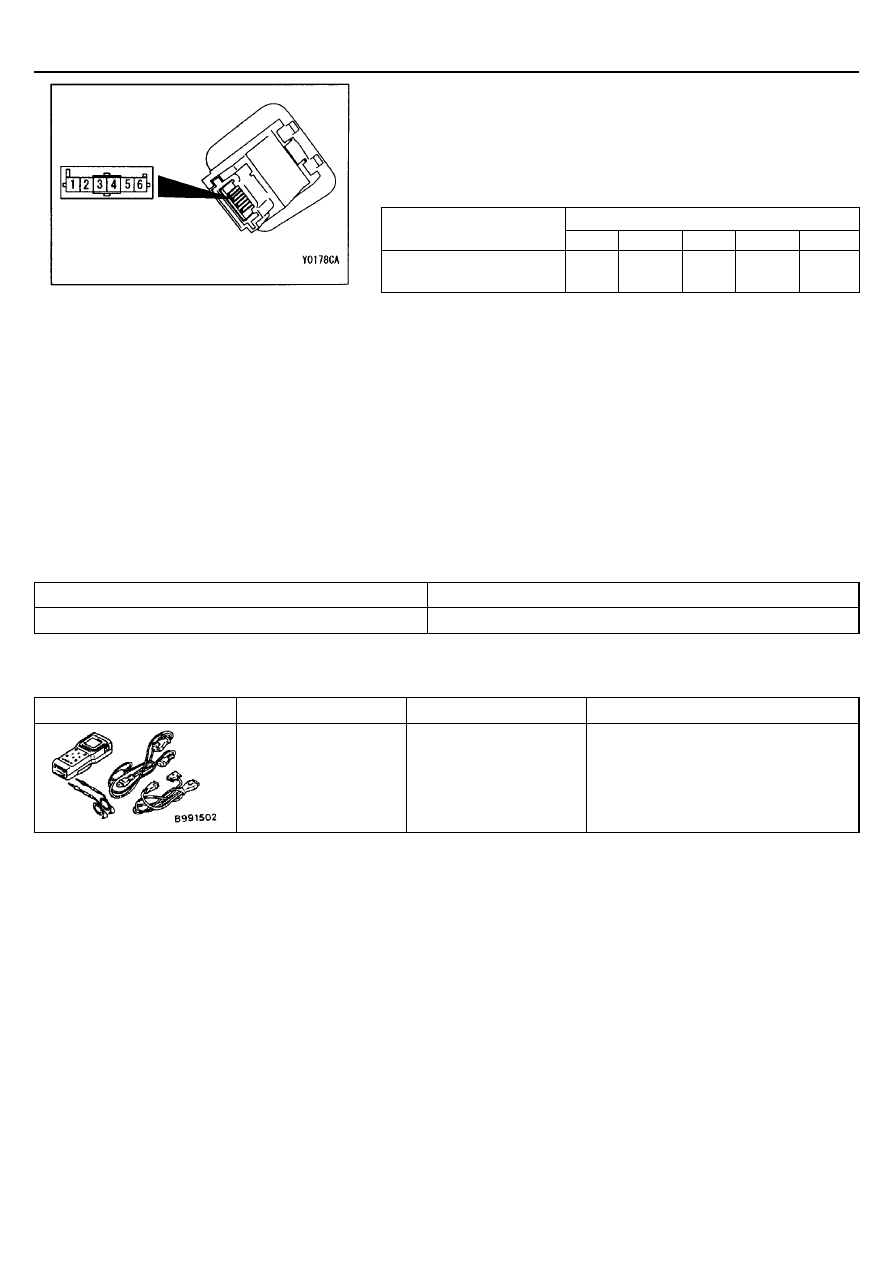

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ КОРРЕКТОРА ФАР
ГОЛОВНОГО СВЕТА

Если измеряемые сопротивления в процессе работы выключателя
корректора не соответствуют значениям, приведенным ниже в таблице,
необходимо заменить выключатель корректора фар головного света.

Положение выключателя

Номера выводов при
измерении сопротивления

0

1

2

3

4

Сопротивление между
выводами (4) и (5)

120

300

620

1100

2000

ПРОТИВОТУМАННЫЕ ФАРЫ

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

Позиция

Номинальное значение

Проверка световой оси противотуманной фары

Освещение на расстоянии 40 м

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Название

Применение

МВ991502

MUT-II с комплектом
принадлежностей

Проверка входного сигнала блока
управления ETACS-ECU

ПОИСК НЕИСПРАВНОСТЕЙ

Противотуманные фары управляются системой электрооборудования с цифровым электронным управлением (SWS). При
поиске неисправностей обращайтесь к ГЛАВЕ 54В.

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ

РЕГУЛИРОВКА ПРОТИВОТУМАННЫХ ФАР

Приведите автомобиль в состояние, описанное ниже, затем выполните
регулировку противотуманных фар.

•



Убедитесь, что давление в шинах автомобиля соответствует
рекомендованному.

•



Приведите автомобиль в ненагруженное состояние и установите его
на ровной горизонтальной площадке.

•



Усадите человека (массой около 55 кг) на сиденье водителя.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Противотуманные фары

54A-42

•



Дайте двигателю поработать на частоте 2000 мин

-1

, чтобы полностью

зарядить аккумуляторную батарею.

Включите противотуманные фары и убедитесь в том, что освещение с их
помощью находится в переделах нормы.

Номинальное значение: Освещение на расстоянии 40 м

Если значение не соответствует норме выполните регулировку
противотуманных фар при помощи регулировочных винтов.
ПРИМЕЧАНИЕ:
Регулировка в горизонтальной плоскости отсутствует.
Внимание:
1.

Отсоедините разъем противотуманной фары, которая в этот
момент не проверяется, чтобы исключить ее влияние при
контроле другой фары. Будьте при этом осторожны: не сбейте
оптическую ось этой фары при подключении разъема.

2.

Регулировка направления светового пучка заканчивается
вращением регулировочных винтов в направлении затяжки.

Более того, ниже дается простая проверка и регулировка при установки
световой оси на экране.

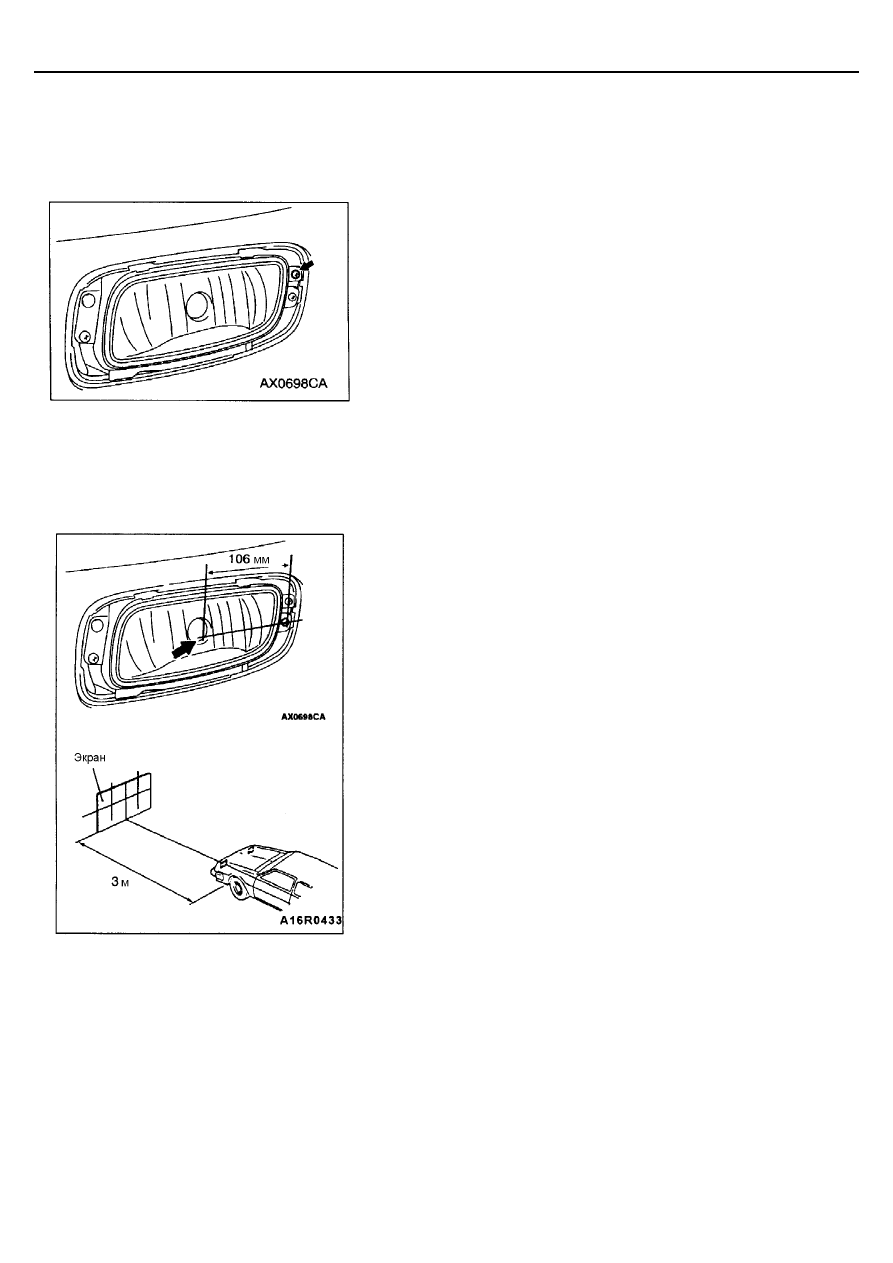

1.

Установите центр противотуманной фары как показано на рисунке.

2.

Установите экран напротив центра противотуманной фары на
расстоянии 3 м от автомобиля и включите противотуманные фары.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Противотуманные фары

54A-43

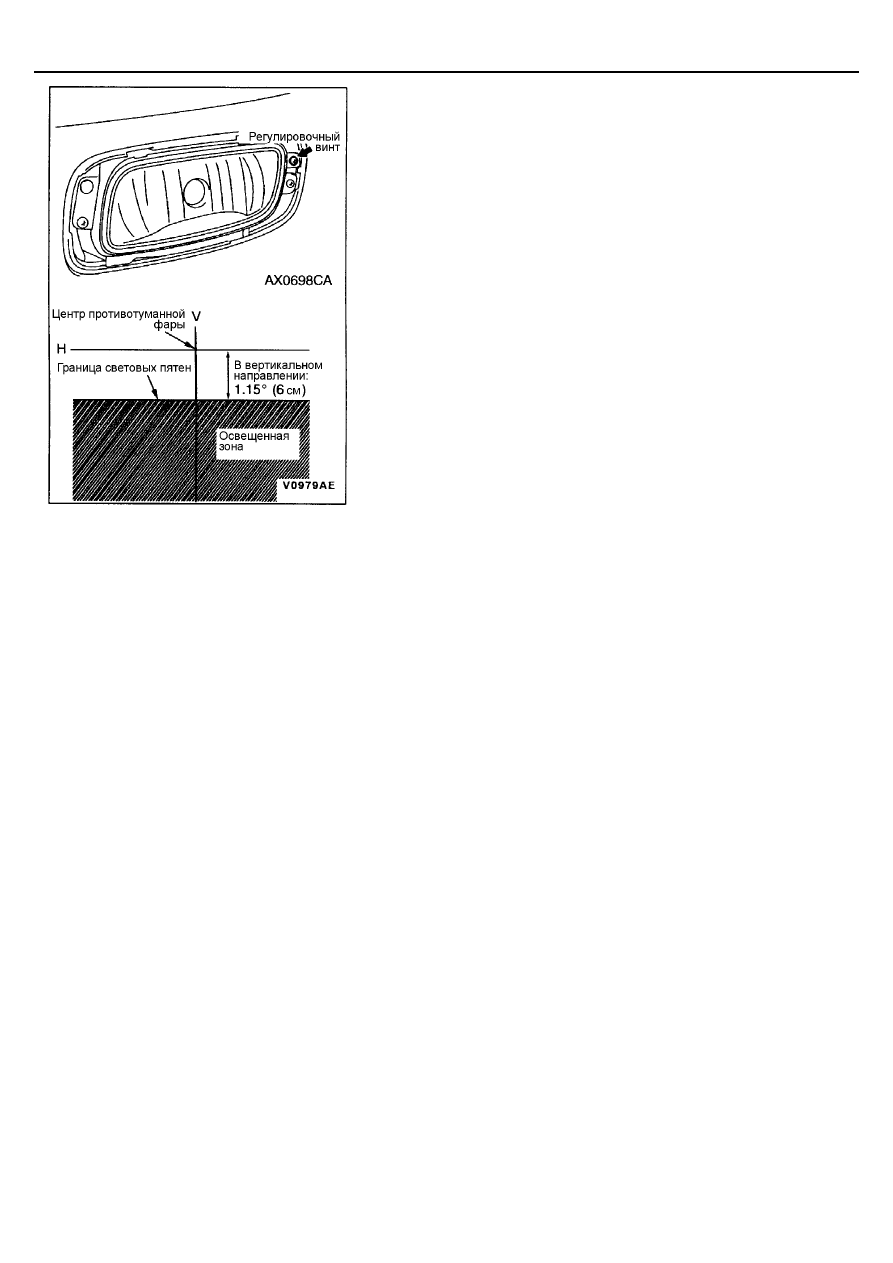

3.

Вращением регулировочных винтов отрегулируйте положение
границы световых пятен как показано на рисунке.
ПРИМЕЧАНИЕ:
Регулирование в горизонтальной плоскости не предусмотрено.
Внимание:
1.

Отсоедините разъем противотуманной фары, которая в этот
момент не проверяется, чтобы исключить ее влияние при
контроле другой фары. Будьте при этом осторожны: не
сбейте оптическую ось этой фары при подключении
разъема.

2.

Регулировка направления светового пучка заканчивается
вращением регулировочных винтов в направлении затяжки.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Противотуманные фары

54A-44

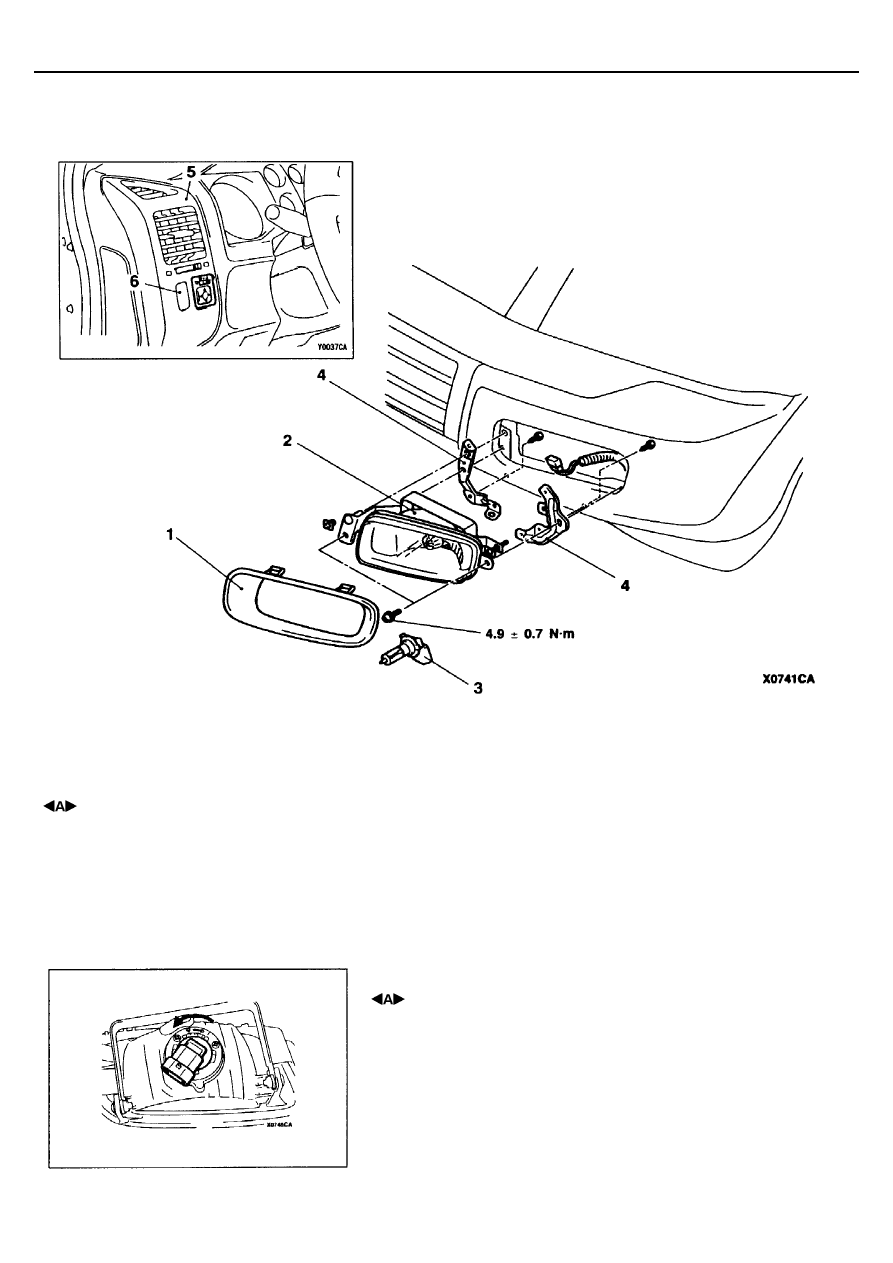

ПРОТИВОТУМАННЫЕ ФАРЫ

СНЯТИЕ И УСТАНОВКА

Последовательность снятия
противотуманных фар:
1. Облицовка противотуманной фары
2. Противотуманная фара
3. Лампа
4. Кронштейн крепления

противотуманной фары

Последовательность снятия выключателя
противотуманной фары:
5. Выходной воздушный патрубок (см. ГЛАВУ 52А –

Панель приборов).

6. Выключатель противотуманной фары

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 ЗАМЕНА ЛАМПЫ

Поверните узел лампы противотуманной фары против часовой стрелки,
чтобы снять лампу.
