ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Комбинация приборов

54A-33

КОМБИНАЦИЯ ПРИБОРОВ
СНЯТИЕ И УСТАНОВКА

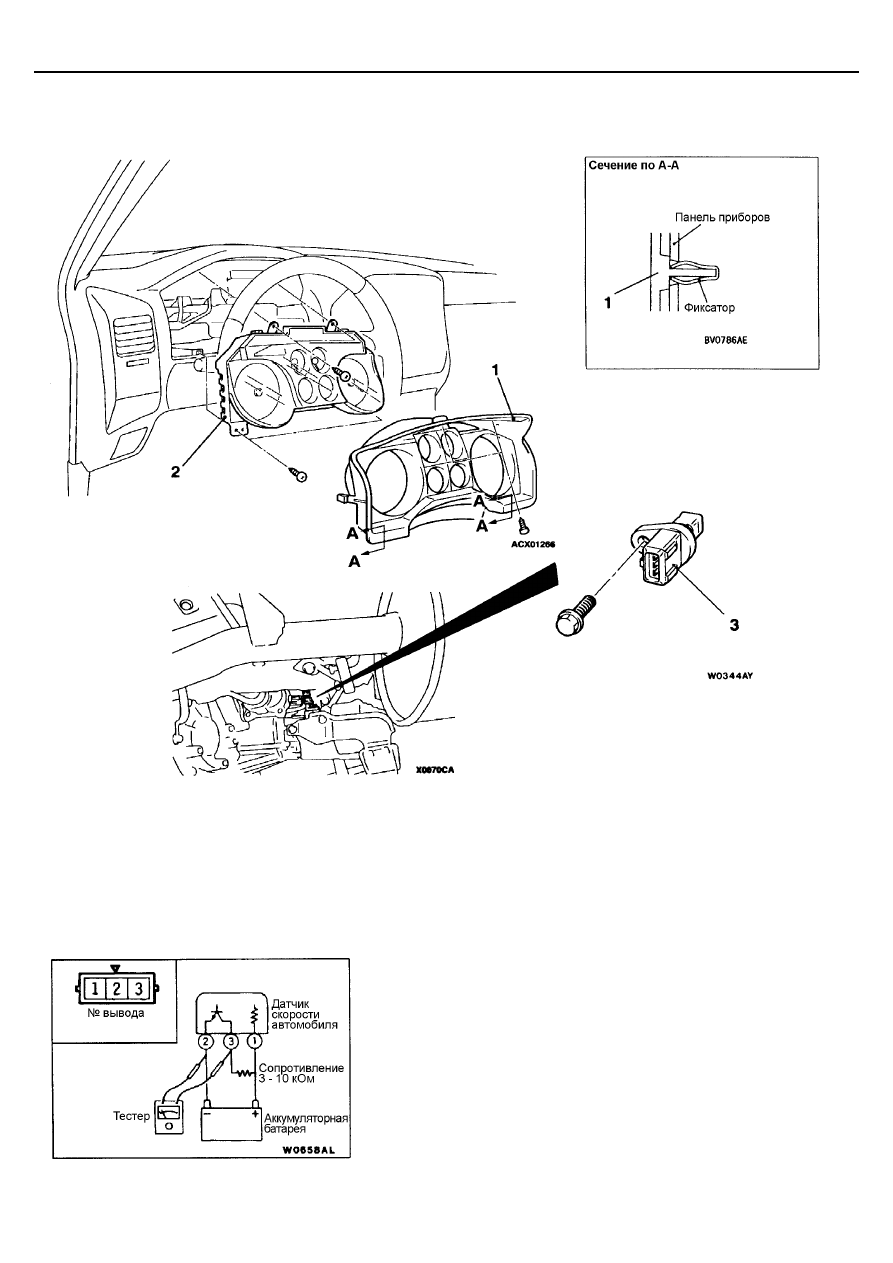

Последовательность снятия комбинации
приборов:
1. Облицовка комбинации приборов
2. Комбинация приборов

Снятие датчика скорости автомобиля:
3. Датчик скорости автомобиля

ПРОВЕРКА

ПРОВЕРКА ДАТЧИКА СКОРОСТИ АВТОМОБИЛЯ

1.

Поднимите домкратом автомобиль.

2.

Снимите датчик скорости и подсоедините к нему сопротивление 3-10
кОм, как показано на рисунке.

3.

Вращая карданный вал, проверьте, что на выводах 2-3 возникает
напряжение (4 импульса за один оборот).

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Комбинация приборов

54A-34

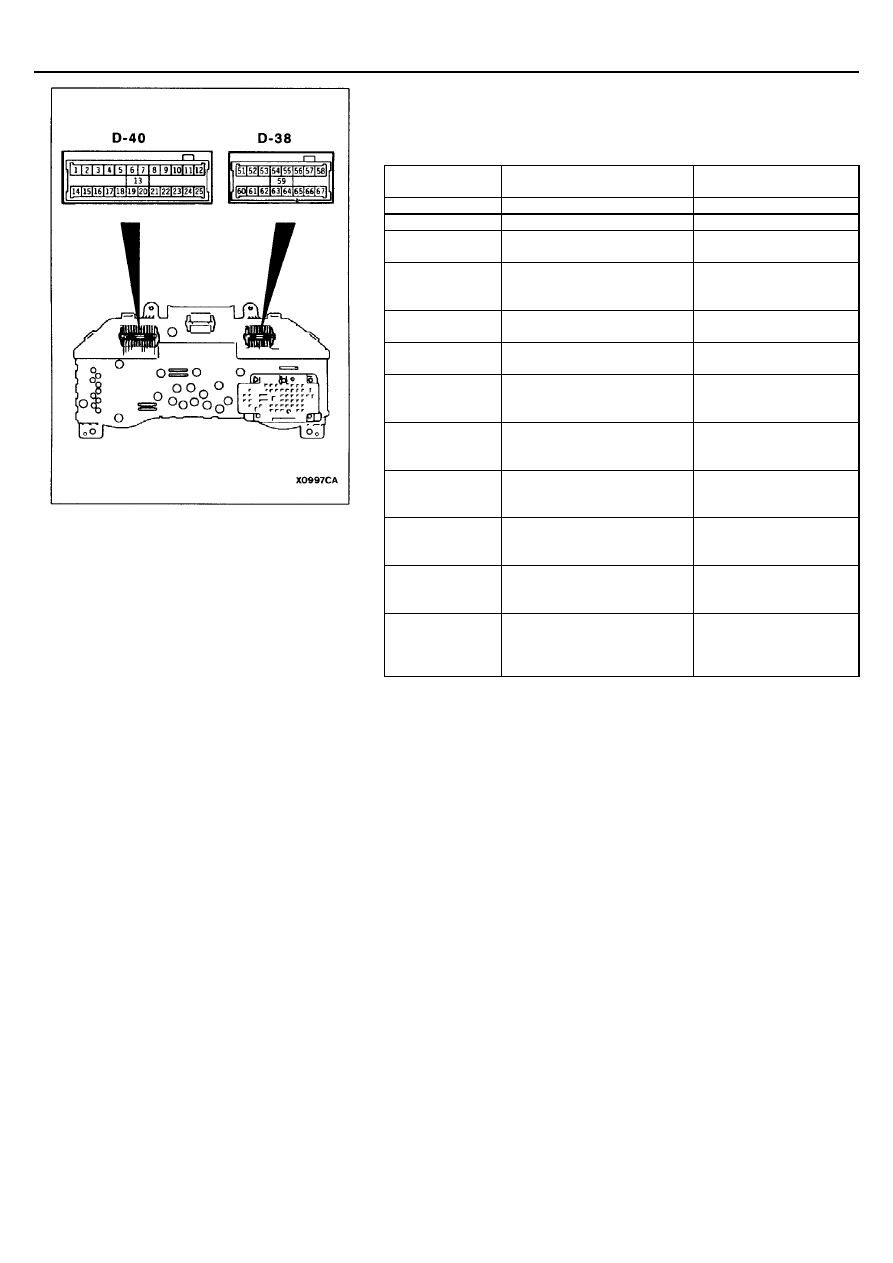

ПРОВЕРКА ВНУТРЕННЕГО СОПРОТИВЛЕНИЯ
КОМБИНАЦИИ ПРИБОРОВ

При помощи тестера измерьте сопротивление между выводами:
Номинальные значения:

№ выводов при
измерениях

Название выводов

Номинальное значение

62 – 11

Питание на IG – «масса»

Не менее 1 МОм

62 – 25

Питание на IG – «масса»

Не менее 1 МОм

62 – 63

Питание на IG – указатель
уровня топлива

Не менее 1 МОм

62 – 64

Питание на IG – указатель
температуры
охлаждающей жидкости

Не менее 1 МОм

63 – 11

Указатель уровня топлива
– «масса»

180 Ом

63 - 25

Указатель уровня топлива
– «масса»

180 Ом

64 – 11

Указатель температуры
охлаждающей жидкости –
“масса”

210 Ом

64 – 25

Указатель температуры
охлаждающей жидкости –
“масса”

210 Ом

67 – 11

Питание от
аккумуляторной батареи –
«масса»

Не менее 1 МОм

67 - 25

Питание от
аккумуляторной батареи –
«масса»

Не менее 1 МОм

67 - 63

Питание от
аккумуляторной батареи –
указатель уровня топлива

Не менее 1 МОм

67 – 64

Питание от
аккумуляторной батареи –
указатель температуры
охлаждающей жидкости

Не менее 1 МОм

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Комбинация приборов

54A-35

РАЗБОРКА И СБОРКА

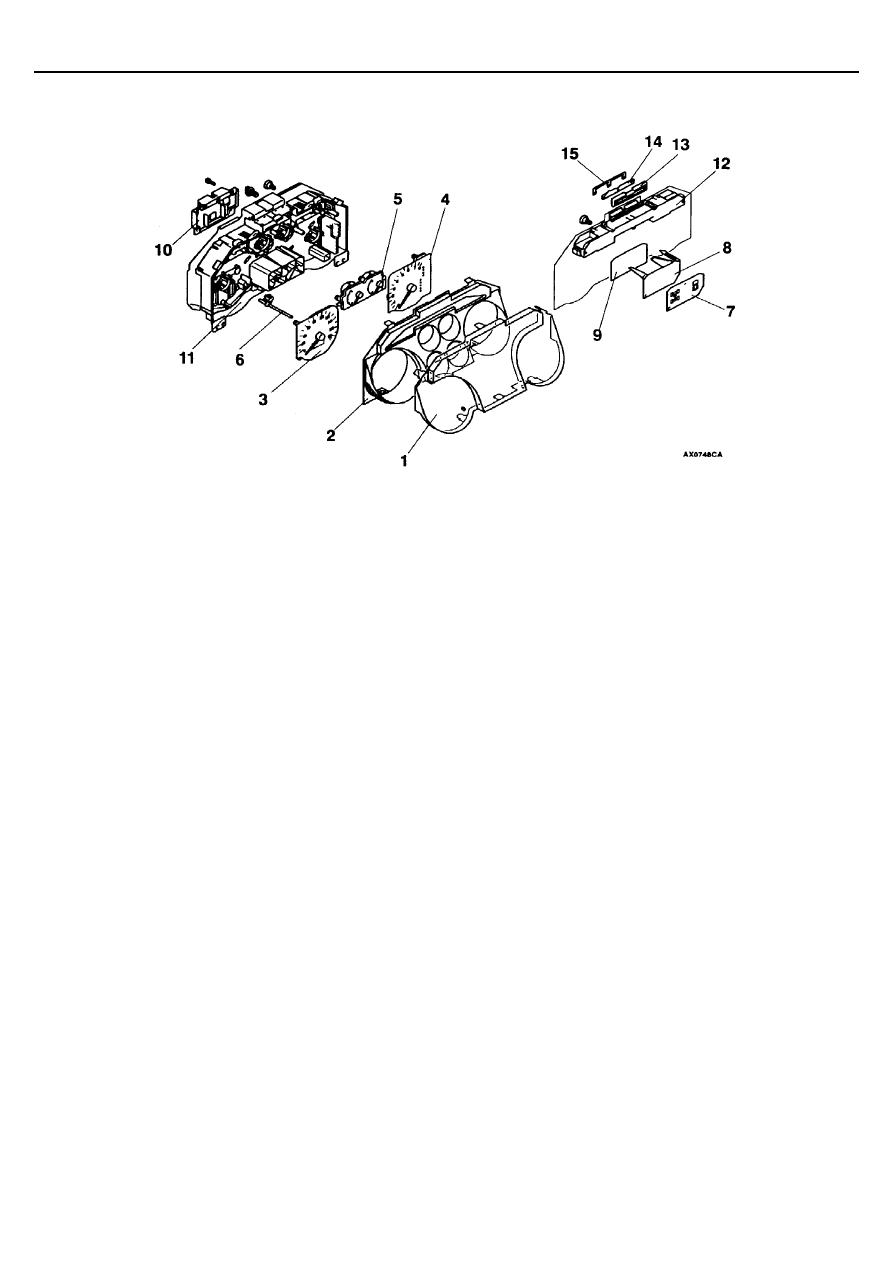

Последовательность разборки:
1. Стекло
2. Несущая пластина
3. Спидометр
4. Тахометр
5. Указатели уровня топлива и температуры

охлаждающей жидкости в сборе

6. Кнопка сброса показаний одометра
7. Плата контрольных ламп
8. Призма контрольных ламп

9. Линзы контрольных ламп
10. Печатная плата панели приборов
11. Заменяемый корпус комбинации приборов
12. Корпус контрольных ламп
13. Плата комбинации контрольных ламп А
14. Плата комбинации контрольных ламп В
15. Плата комбинации контрольных ламп С

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Фара головного света в сборе

54A-36

ФАРА ГОЛОВНОГО СВЕТА В СБОРЕ

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

Позиции

Номинальные значения

Предельные
значения

В вертикальной
плоскости

0,57

°

 (10 мм) ниже горизонтальной линии на

высоте Н

-

Регулировка фар
головного света
[положение границы
светового пятна]

Ближний
свет фар

В горизонталь-
ной плоскости

Точка пересечения горизонтального и
наклонного (угол 15

°

) участков светового пятна

-

Измерение силы света фар головного света, кд (что
соответствует освещению дорожного покрытия на 40 м
перед автомобилем ближним светом фар)

-

Не менее 6400
для каждой фары

ПРИМЕЧАНИЯ ПО ОБРАЩЕНИЮ С ФАРАМИ ГОЛОВНОГО СВЕТА И С
ПЕРЕДНИМИ УКАЗАТЕЛЯМИ ПОВОРОТА

Фары головного света и передние указатели поворота имеют пластиковые наружные линзы, поэтому рекомендуется
принять к сведению следующее:



Не оставляйте фары головного света включенными более 3 минут с надетыми защитными колпаками, это может
привести к повреждению линз.



Не заклеивайте поверхности наружных линз какими-либо пленками или липкими лентами.



Не царапайте поверхности линз инструментом с острыми гранями.



При очистке наружных линз используйте специальный гель с большим количеством воды.



Для фар головного света и указателей поворота должны использоваться только оригинальные лампы.

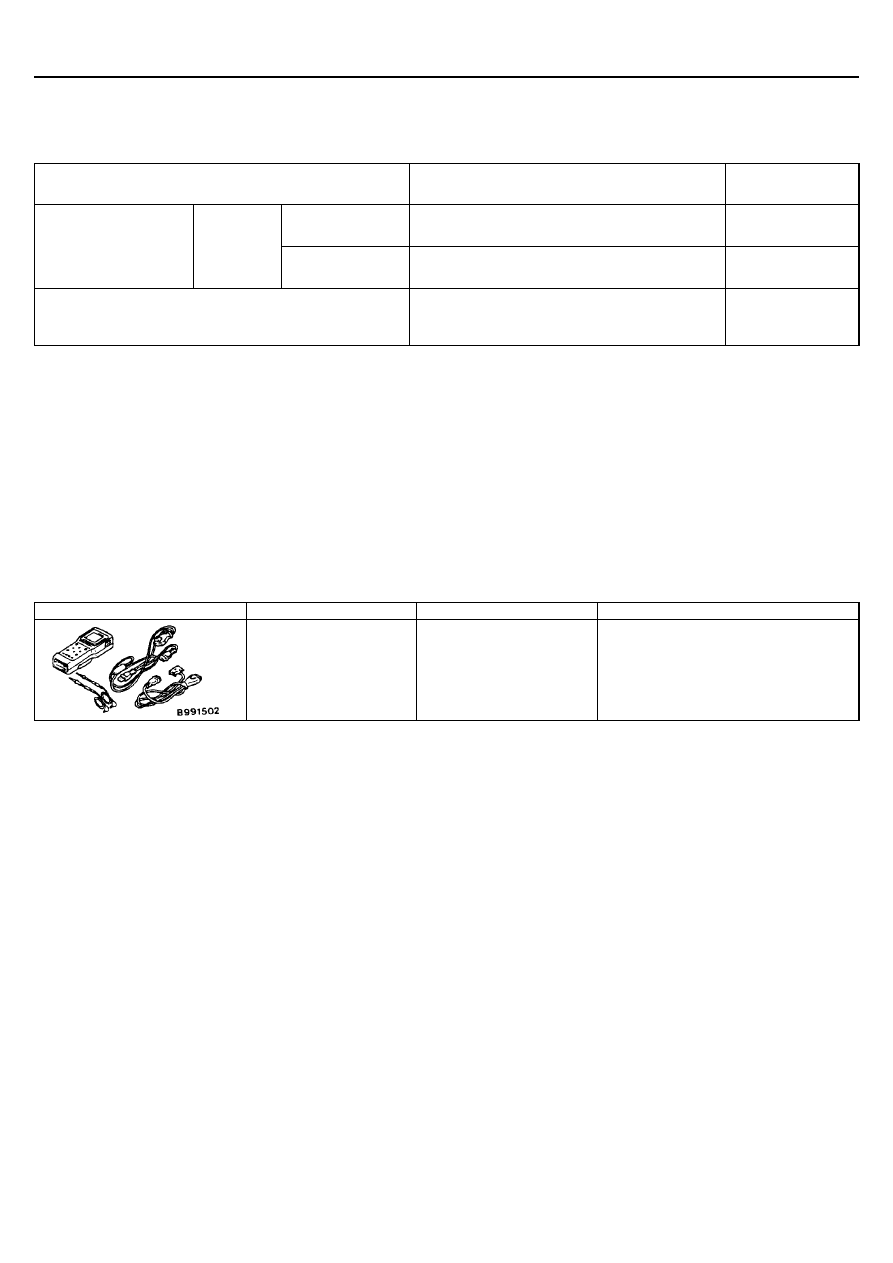

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Название

Применение

МВ991502

MUT-II с комплектом
принадлежностей

Проверка входного сигнала блока
управления ETACS-ECU

ПОИСК НЕИСПРАВНОСТЕЙ

Фары головного света управляются системой электрооборудования с цифровым электронным управлением (SWS). При
поиске неисправностей обращайтесь к ГЛАВЕ 54В

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ

РЕГУЛИРОВКА ФАР ГОЛОВНОГО СВЕТА

Приведите автомобиль в состояние, описанное ниже, затем выполните
регулировку фар головного света.



Убедитесь, что давление в шинах автомобиля соответствует
рекомендованному.



Приведите автомобиль в ненагруженное состояние и установите его
на ровной горизонтальной площадке.



Усадите человека (массой около 55 кг) на сиденье водителя.
