ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Фара головного света в сборе

54A-37

•



Дайте двигателю поработать на частоте 2000 мин

-1

, чтобы полностью

зарядить аккумуляторную батарею.

•



Установите выключатель корректировки фар головного света в
положение «0».

РЕГУЛИРОВАНИЕ БЛИЖНЕГО СВЕТА

1.

Установку фар головного света следует производите с
использованием соответствующих светотехнических приборов и с
соблюдением требований инструкции изготовителя данных приборов.

2.

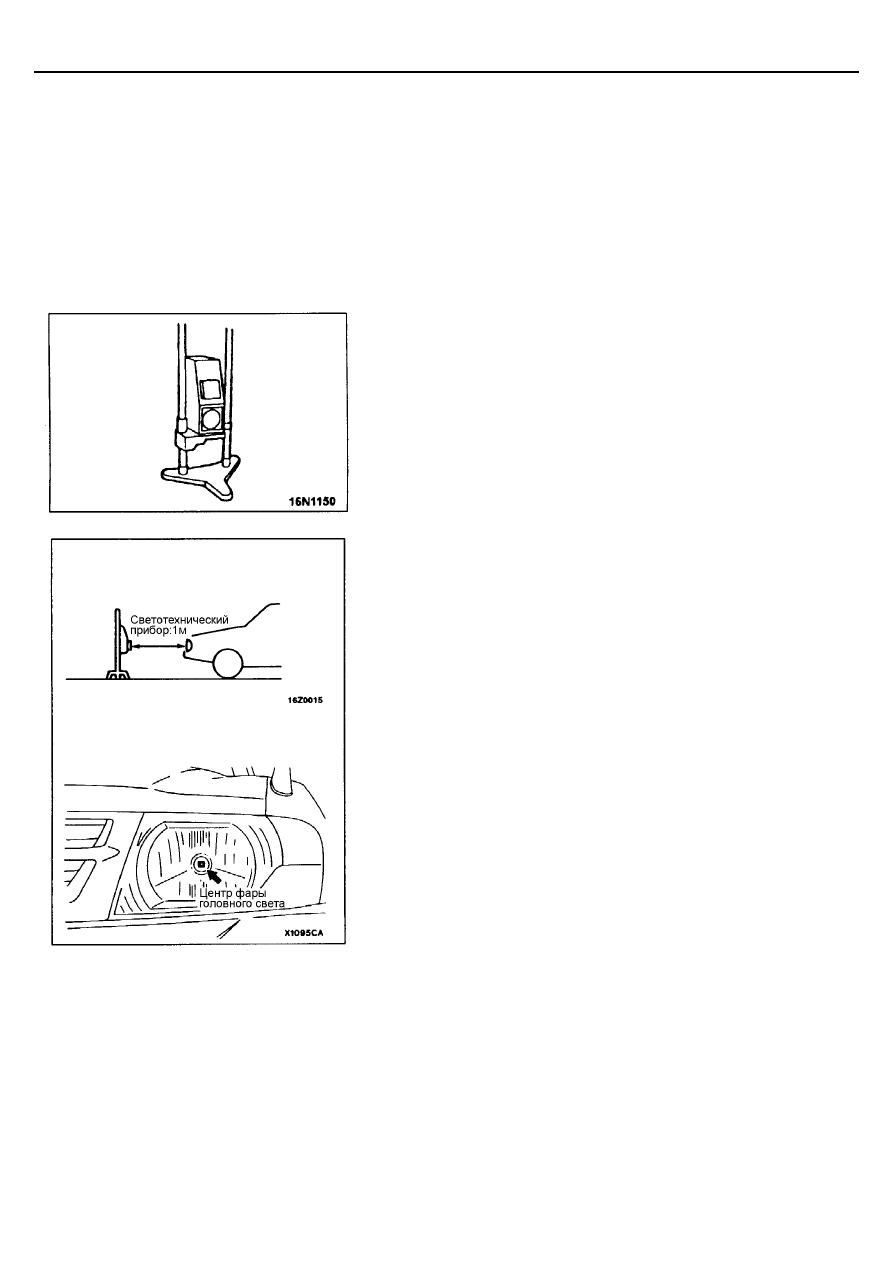

Установите светотехнический прибор так, чтобы центр фокусирующей
линзы прибора находился на расстоянии 1 м от центра фары
головного света.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Фара головного света в сборе

54A-38

3.

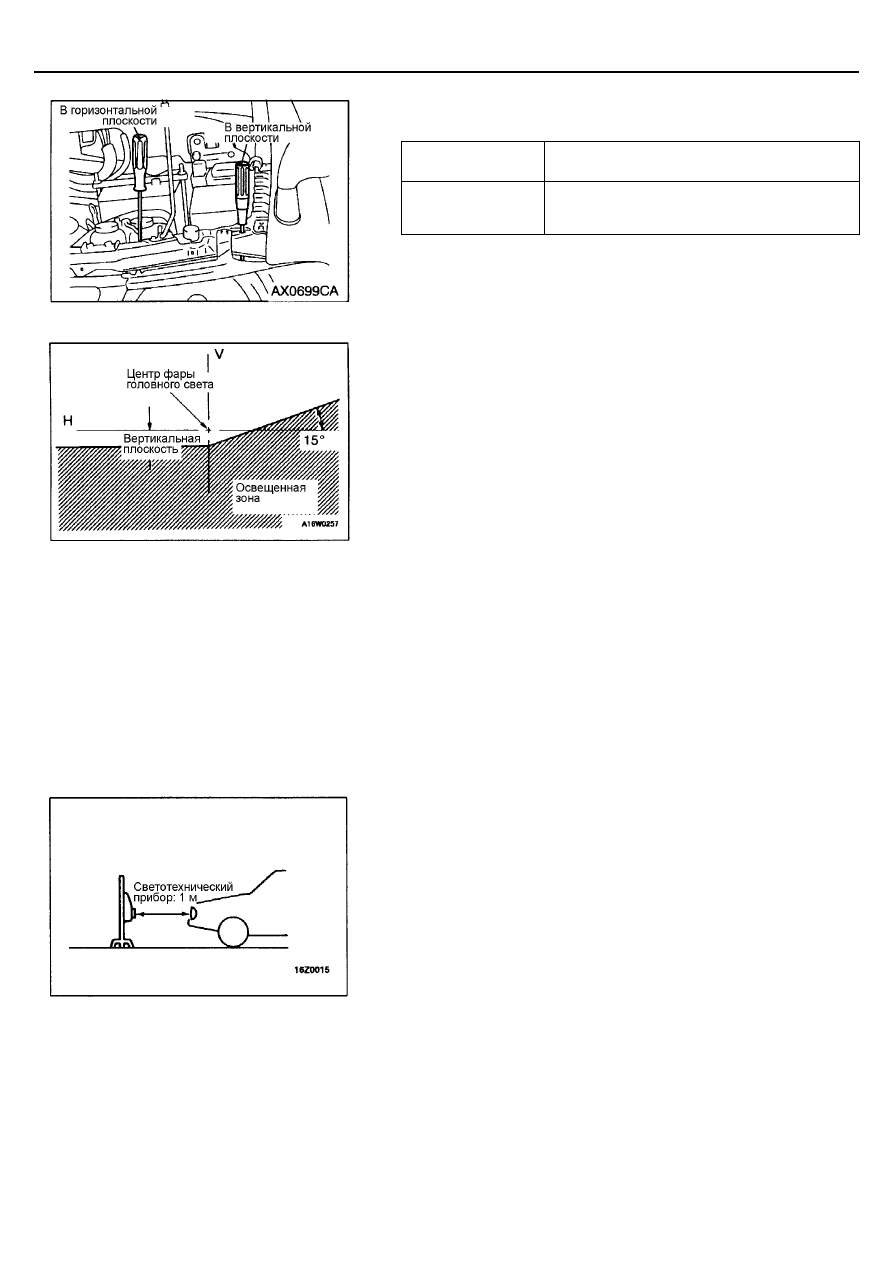

Вращением регулировочных винтов отрегулируйте положение центра
оптической оси фары головного света.
Номинальные значения:

В вертикальной
плоскости

0,57

°

 (10 мм) ниже горизонтальной линии на

высоте Н

В горизонтальной
плоскости

Точка пересечения горизонтального и
наклонного (угол 15

°

) участков светового

пятна

Внимание:
(1) Отсоедините разъем фары головного света, которая в этот

момент не регулируется, чтобы исключить ее влияние при
регулировке другой фары. Будьте при этом осторожны: не
сбейте оптическую ось этой фары при подключении
разъема.

(2) Наружные линзы фар головного света изготовлены из

пластмассы, поэтому при включенных фарах не закрывайте
поверхности линз более чем на 3 минуты. Не допускается
также заклейка линз различными пленками или клейкими
лентами.

(3) Регулирование направления светового пучка заканчивается

вращением регулировочных винтов в направлении затяжки.

ИЗМЕРЕНИЕ СИЛЫ СВЕТА

1.

Установите светотехнический прибор строго напротив фар головного
света на расстоянии показанном на рисунке.

2.

Дайте двигателю поработать на частоте 2000 мин

-1

, чтобы дать

возможность полностью зарядиться аккумуляторной батарее.

3.

Совместите центр фокусирующей линзы прибора с центром фары
головного света.
ПРИМЕЧАНИЕ:
Убедитесь, что положение границы светового пятна соответствует
рекомендованному.

4.

При включенном ближнем свете, убедитесь, что сила света фары
соответствует норме.
Предельное значение: Не ниже 6400 кд для каждой фары
головного света

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Фара головного света в сборе

54A-39

Внимание:
(1) Отсоедините разъем фары головного света, которая в этот

момент не проверяется, чтобы исключить ее влияние при
контроле другой фары. Будьте при этом осторожны: не
сбейте оптическую ось этой фары при подключении
разъема.

(2) Наружные линзы фар головного света изготовлены из

пластмассы, поэтому при включенных фарах не закрывайте
поверхности линз более чем на 3 минуты. Не допускается
также заклейка линз различными пленками или клейкими
лентами.

ЗАМЕНА ЛАМП ФАР ГОЛОВНОГО СВЕТА

1.

Снимите защитный колпак фары (с правой стороны) и реле ABS
(с левой стороны).

2.

Отсоедините разъем.

3.

Снимите кожух разъема.

4.

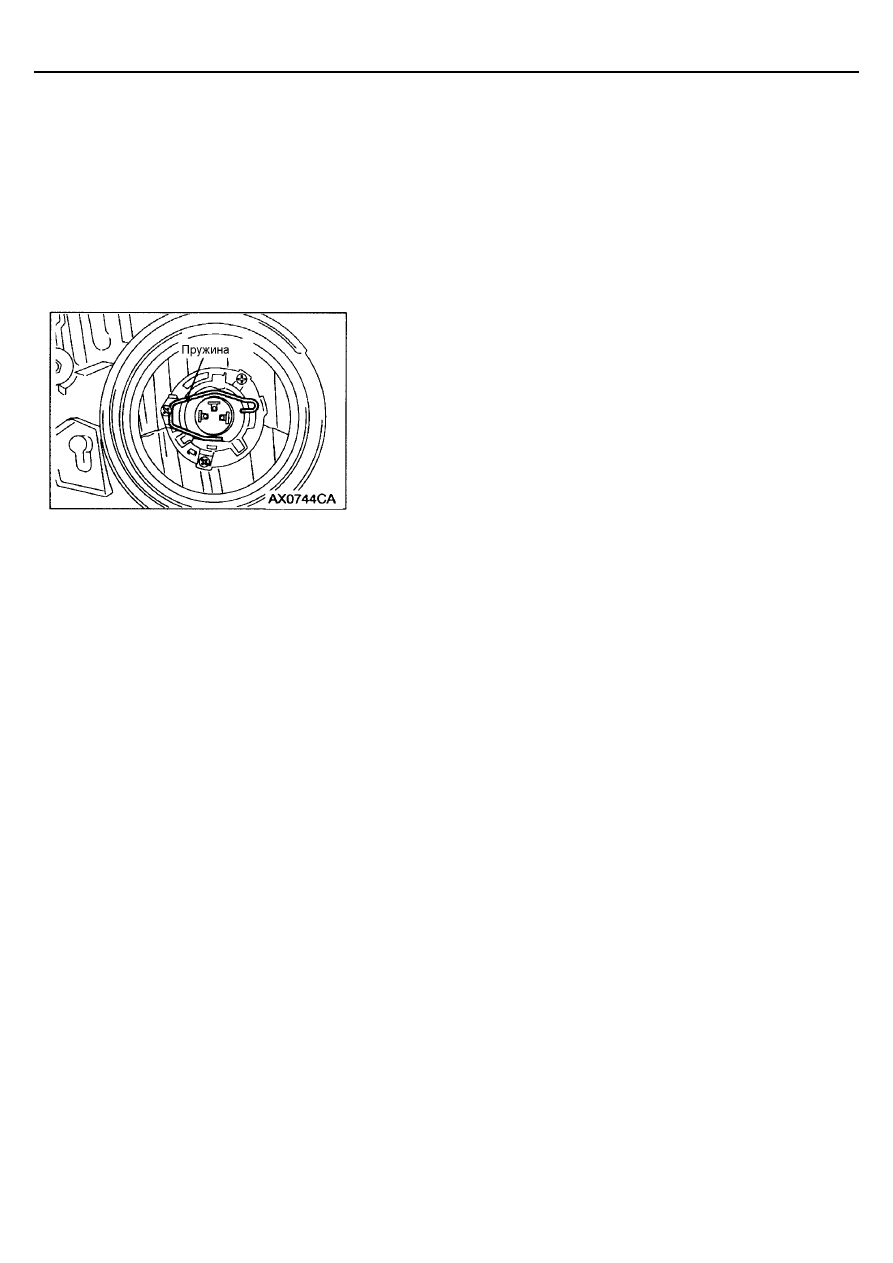

Отогните пружину крепления лампы и снимите лампу.

5.

После замены лампы надежно закрепите разъем.
Внимание:
Не прикасайтесь к поверхности лампы руками или грязными
перчатками. В случае загрязнения поверхности лампы, протрите
ее спиртом или растворителем и хорошо просушите, прежде чем
устанавливать в фару.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Фара головного света в сборе

54A-40

ФАРА ГОЛОВНОГО СВЕТА В СБОРЕ

СНЯТИЕ И УСТАНОВКА

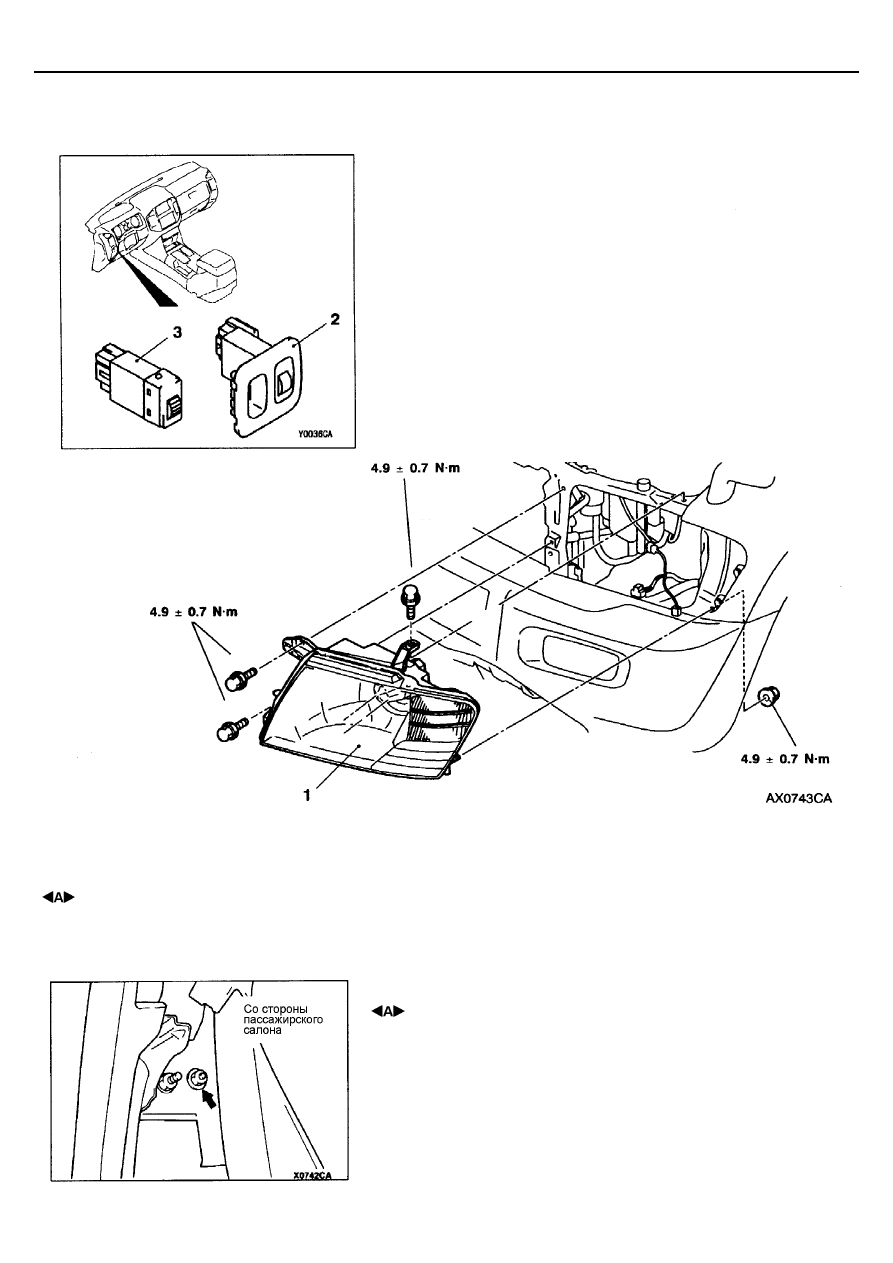

Последовательность снятия фары
головного света:

•

  Облицовка радиатора (см. ГЛАВУ 51 –

Передний бампер).

1. Фара головного света в сборе

Последовательность снятия выключателя
корректора фар головного света:
2. Облицовка выключателя
3. Выключатель корректора фар головного света

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ФАРЫ ГОЛОВНОГО СВЕТА В СБОРЕ

Гайку крепления фары головного света можно увидеть только со стороны
пассажирского салона (Прим. редактора – так в оригинале), если снять
брызговик, как показано на рисунке.
