Mitsubishi Pajero (2001+). Руководство - часть 313

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Комбинация приборов

54A-25

ТАБЛИЦА ПОИСКА НЕИСПРАВНОСТЕЙ ПО ИХ ПРИЗНАКАМ

Признак неисправности

№ методики
проверки

Страница

Спидометр не работает (остальные указатели функционируют нормально)

1

54А-25

Тахометр не работает (остальные указатели функционируют нормально)

2

54А-26

Указатель топлива не работает (остальные указатели функционируют нормально)

3

54А-27

Указатель температуры охлаждающей жидкости не работает (остальные указатели
функционируют нормально)

4

54А-28

Ни один из указателей не работает

5

54А-29

МЕТОДИКИ ПОИСКА НЕИСПРАВНОСТЕЙ ПО ИХ ПРИЗНАКАМ

Методика № 1

Спидометр не работает (остальные указатели
функционируют нормально)

Возможные причины

Причина, возможно, заключается в неисправности датчика скорости автомобиля.

•

  Неисправность датчика скорости автомобиля.

•

  Неисправность жгута проводов или разъема.

•

  Неисправность спидометра.

•

  Неисправность печатной платы.

Проверка цепи датчика скорости автомобиля

(см. Методику № 6 на стр. 54А-29).

MUT-II: Self-Diag Code (коды самодиагностики)
Не появляется ли диагностический код № 24 неисправности

системы питания (MPI, GDI, Diesel)?

Нет

Проверьте разъемы: D-01, D-222, E-13, E-113, C-09.

Проверьте наличие признаков неисправности.

Да

OK

Замените спидометр.

Проверьте наличие признаков неисправности.

NG

Замените корпус комбинации приборов.

NG

NG

Отремонтируйте

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Комбинация приборов

54A-26

Методика № 2

Тахометр не работает (остальные указатели
функционируют нормально)

Возможные причины

Причина, возможно, в отсутствии входного сигнала от двигателя или в
неисправности цепи питания и заземления указателя.

•

  Неисправность тахометра.

•

  Неисправность жгута проводов или разъема.

•

  Неисправность печатной платы.

Код № 44 - Катушка зажигания и система силового

транзистора (см. ГЛАВУ 13А – Поиск неисправностей).

MUT-II: Self-Diag Code (коды самодиагностики)
Не появляется ли диагностический код № 24 неисправности

системы питания (MPI, GDI, Diesel)?

Нет

Проверьте разъемы:

á6G74-AКППñ D-01, D-33, E-13, B-04, D-120.

á6G74-MКППñ D-01, D-33, E-13, B-04, D-117.

á4M41ñ D-01, D-33, E-13, D-112.

á4D56ñ D-01, D-33, E-13, B-07, B-07-1.

Проверьте наличие признаков неисправности.

Да

OK

Проверьте жгут проводов между комбинацией приборов и
электронным блоком управления двигателем.

Норма: Цепь замкнута.

Замените тахометр.

NG

Проверьте наличие признаков неисправности.

NG

NG

Отремонтируйте

OK

Замените корпус комбинации приборов.

NG

Отремонтируйте

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Комбинация приборов

54A-27

Методика № 3

Указатель топлива не работает (остальные указатели
функционируют нормально)

Возможные причины

При нормальной работе спидометра и тахометра и при исправном жгуте проводов
питания комбинации приборов.

•

  Неисправность указателя уровня топлива.

•

  Неисправность узла указателя уровня топлива и

температуры охлаждающей жидкости.

•

  Неисправность жгута проводов или разъема.

•

  Неисправность печатной платы.

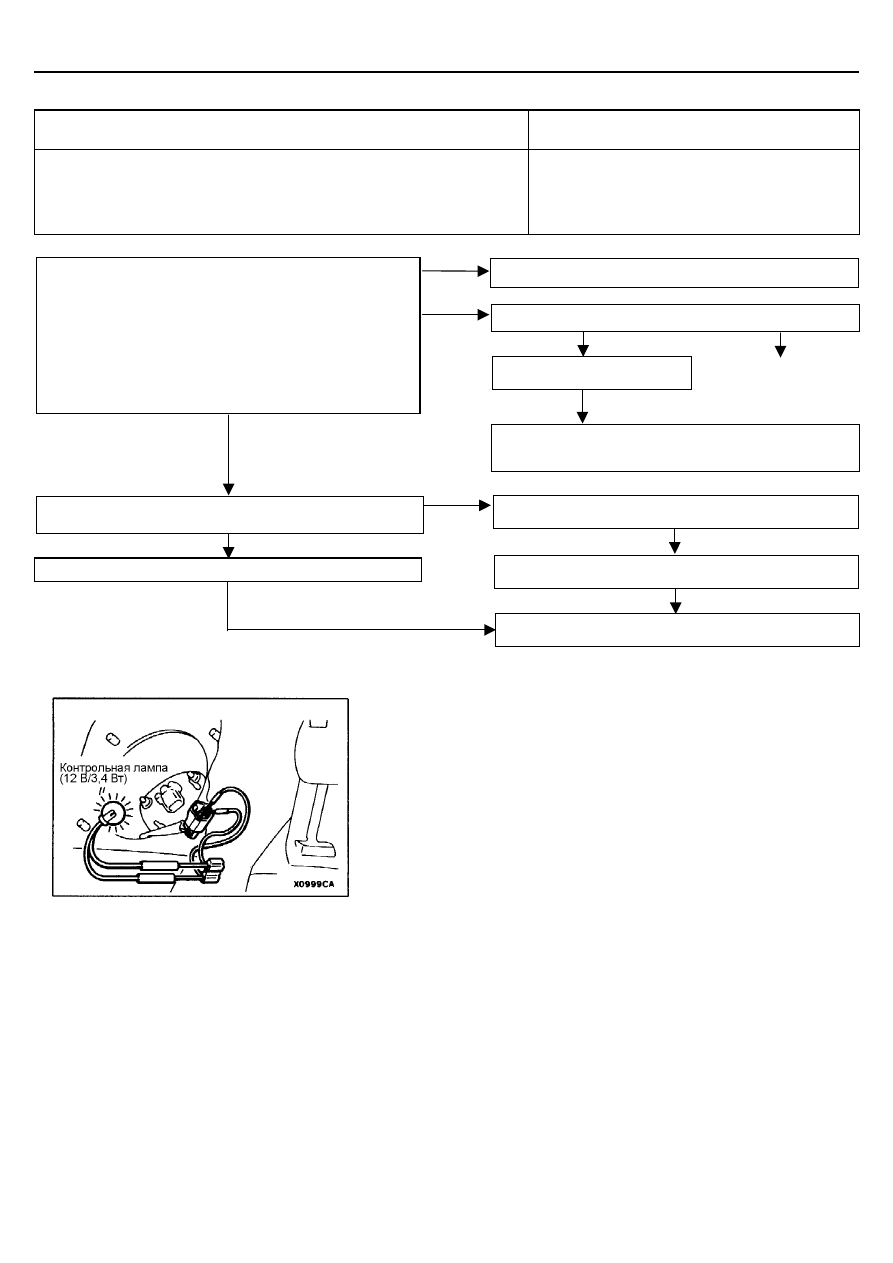

Проверьте цепь указателя уровня топлива:

•

  Отсоедините разъем F-29 указателя уровня топлива.

•

  Используйте специальный инструмент для подсоединения

контрольной лампы (12 В – 3,4 Вт) к разъему жгута проводов
(см. рис. 1).

•

  Зажигание ON (включено).

(1) Горит ли контрольная лампа?

Норма: Горит.

(2) Отклонилась ли стрелка указателя уровня топлива на половину

своего хода?

Норма: Отклонилась.

OK

NG

Проверьте разъемы: : D-01, D-33, D-124, F-11.

Отремонтируйте

Проверьте наличие признаков

неисправности.

Замените указатель уровня топлива.

OK

(1) NG

NG

Проверьте жгут проводов между комбинацией приборов и
измерителем уровня топлива, отремонтируйте жгут проводов,

если необходимо.

(2) NG

Проверка состояния цепи указателя уровня топлива (на

комбинации приборов). (См. стр. 54А-31).

OK

Проверьте наличие признаков неисправности.

Замените узел указателя уровня топлива и температуры

охлаждающей жидкости.

Проверьте наличие признаков неисправности.

NG

NG

Замените корпус комбинации приборов.

NG

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Комбинация приборов

54A-28

Методика № 4

Указатель температуры охлаждающей жидкости не
работает (остальные указатели функционируют
нормально)

Возможные причины

При нормальной работе спидометра и тахометра и при исправном жгуте проводов
питания комбинации приборов.

•

  Неисправность указателя температуры

охлаждающей жидкости.

•

  Неисправность узла указателя уровня топлива и

температуры охлаждающей жидкости.

•

  Неисправность жгута проводов или разъема.

•

  Неисправность печатной платы.

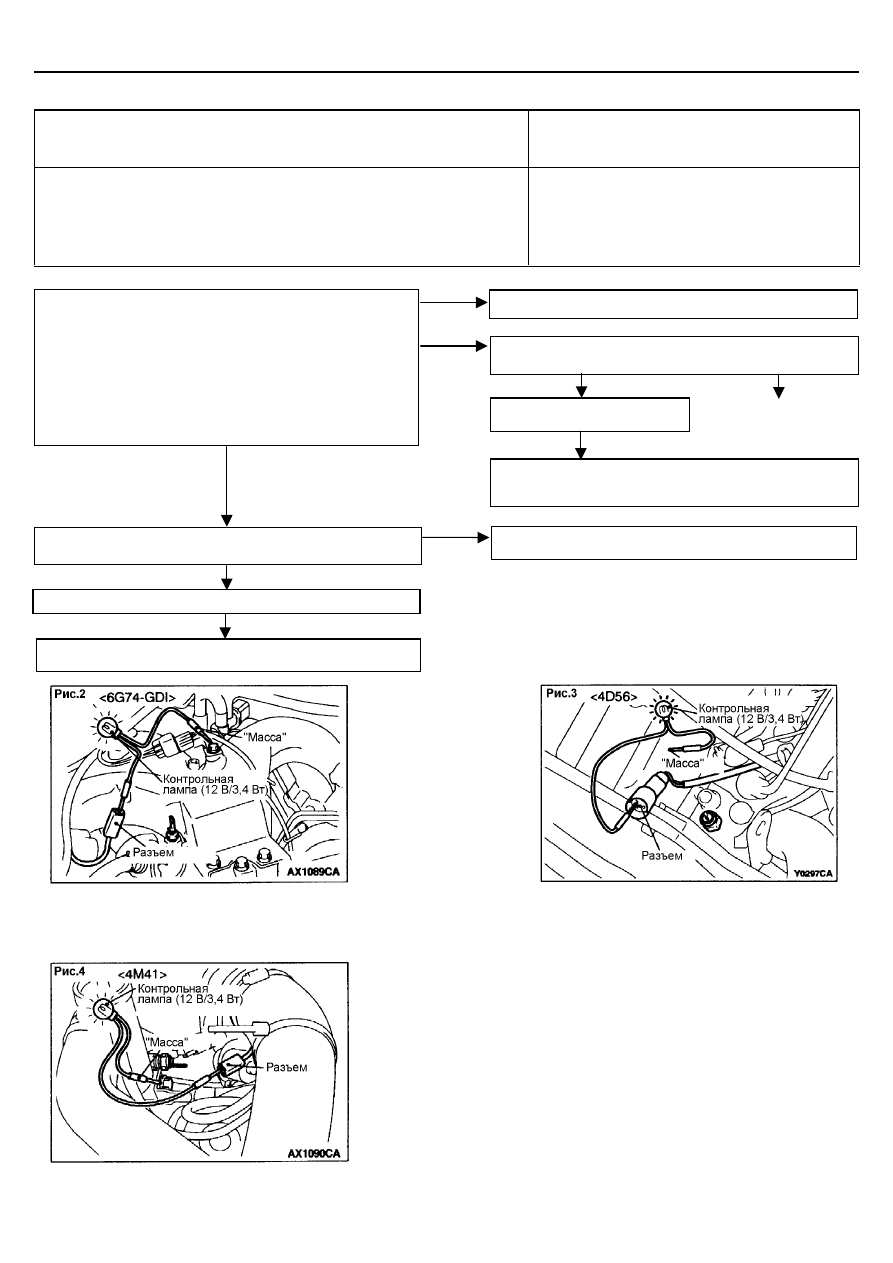

Проверьте цепь указателя температуры охлаждающей жидкости:

•

  Отсоедините разъем указателя температуры охлаждающей

жидкости

áкроме 4D56ñ B-50, á4D56ñ B-07-2.

•

  Подсоедините контрольную лампу (12 В – 4 Вт) к разъему жгута

проводов (см. рис. 2, 3 и 5).

•

  Зажигание ON (включено).

(1) Горит ли контрольная лампа?

Норма: Горит.

(2) Отклонилась ли стрелка указателя температуры охлаждающей

жидкости на половину своего хода?

Норма: Отклонилась.

OK

NG

Проверьте разъемы: :

áкроме 4D56ñ D-01, E-13, B-50;

á4D56ñ D-01, E-13, B-07, B-07-2..

Отремонтируйте

Проверьте наличие признаков

неисправности.

Замените указатель температуры охлаждающей жидкости.

OK

(1) NG

NG

Проверьте жгут проводов между комбинацией приборов и
измерителем температуры охлаждающей жидкости,

отремонтируйте жгут проводов, если необходимо.

(2) NG

Проверка состояния цепи указателя температуры охлаждающей

жидкости. (См. стр. 54А-32).

Проверьте наличие признаков неисправности.

Замените узел указателя уровня топлива и температуры

охлаждающей жидкости.

NG

Замените корпус комбинации приборов.

NG
