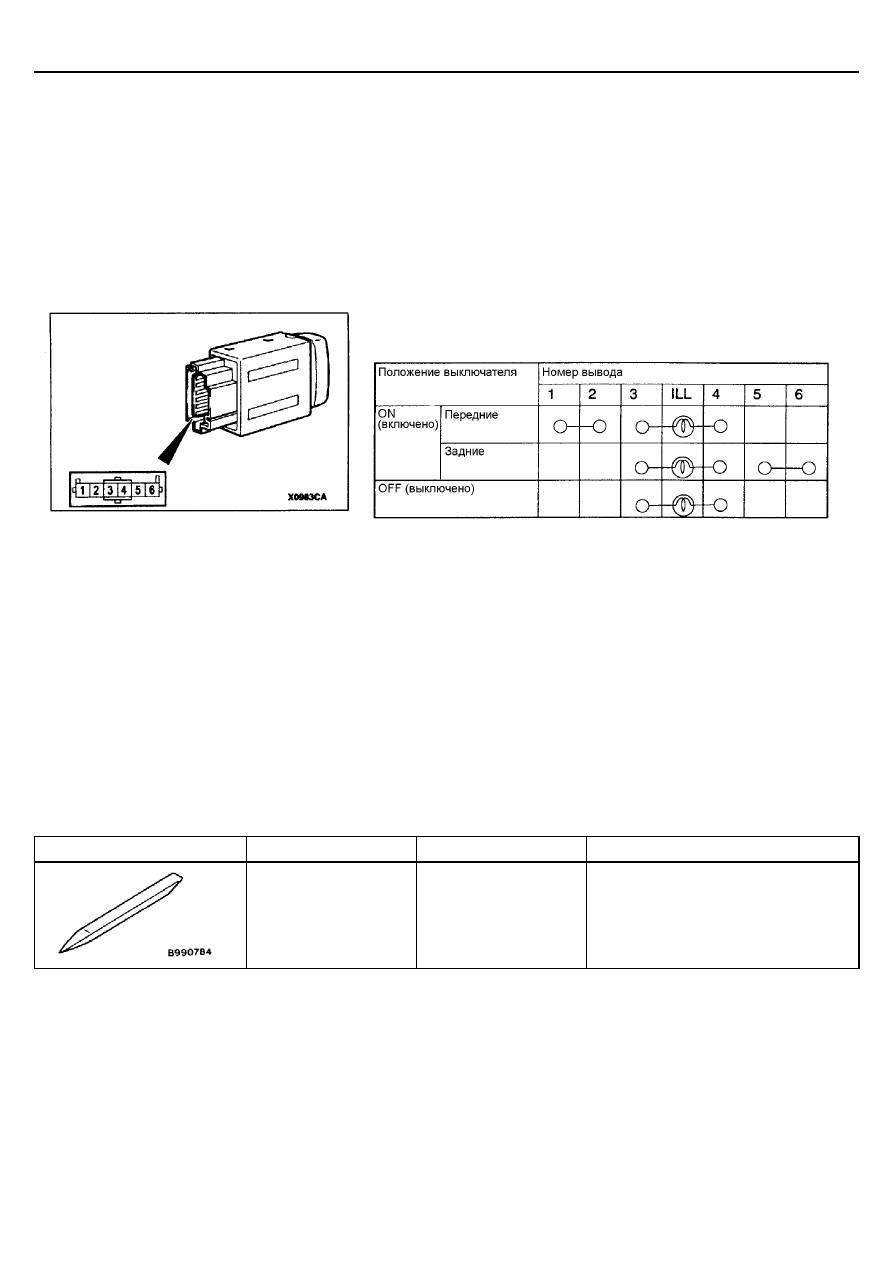

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Противотуманные фары /
Боковой указатель поворота

54A-45

Внимание:
1.

Должны использоваться только оригинальные лампы.

2.

Не прикасайтесь к поверхности лампы руками или грязными
перчатками. В случае загрязнения поверхности лампы, протрите
ее спиртом или растворителем и хорошо просушите, прежде чем
устанавливать в фару.

ПРОВЕРКА

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ ПРОТИВОТУМАННЫХ ФАР

БОКОВОЙ УКАЗАТЕЛЬ ПОВОРОТА

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Название

Применение

МВ990784

Съемник эмблем

Снятие боковых указателей поворота

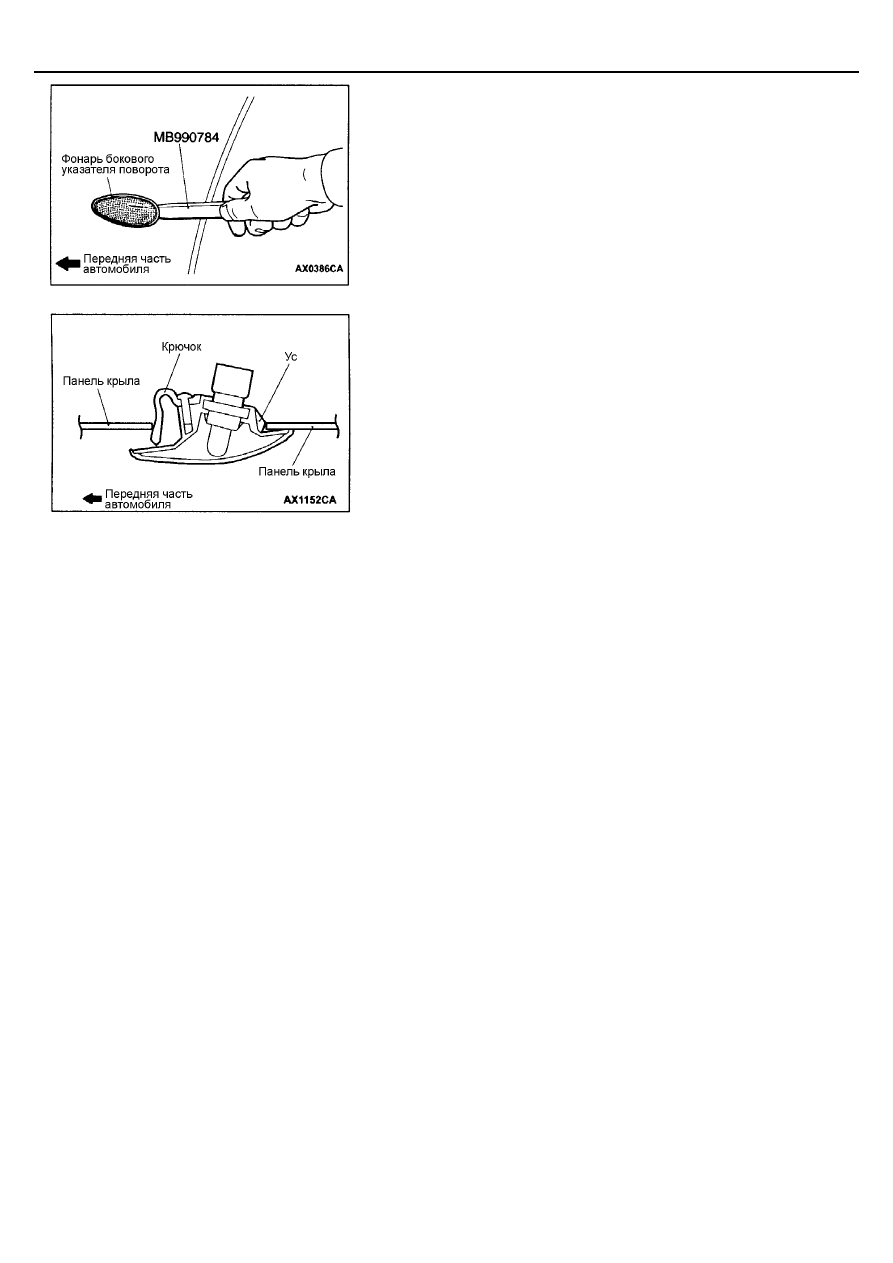

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Боковой указатель поворота /
Освещение салона

54A-46

БОКОВОЙ УКАЗАТЕЛЬ ПОВОРОТА

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

Специальным инструментом освободите крючок фонаря, удерживающего
его на крыле, затем снимите фонарь бокового указателя поворота.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

Зацепите ус за крыло автомобиля при установке фонаря бокового
указателя поворота.

ОСВЕЩЕНИЕ САЛОНА

ПОИСК НЕИСПРАВНОСТЕЙ

Освещение салона управляется системой электрооборудования с цифровым электронным управлением (SWS). При поиске
неисправностей обращайтесь к ГЛАВЕ 54В.

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ

МЕТОДИКА РЕГУЛИРОВКИ ПЕРИОДА ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ
ОСВЕЩЕНИЯ САЛОНА

Освещение салона управляется системой электрооборудования с цифровым электронным управлением (SWS). При
регулировании периода задержки выключения освещения салона обращайтесь к ГЛАВЕ 54В.

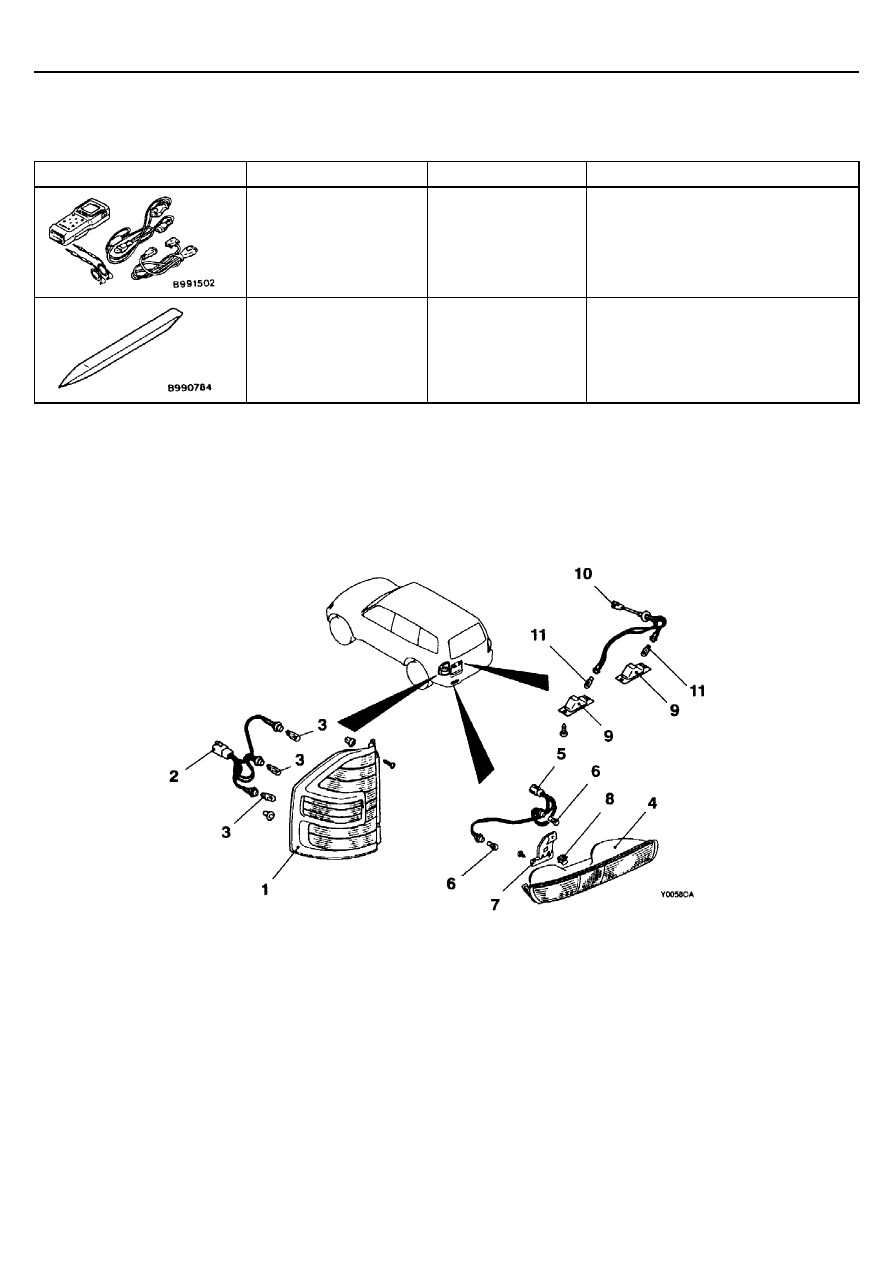

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Задний комбинированный фонарь

54A-47

ЗАДНИЙ КОМБИНИРОВАННЫЙ ФОНАРЬ

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Название

Применение

МВ991502

MUT-II c комплектом
принадлежностей

Проверка входного сигнала блока
управления ETACS-ECU

MB 990784

Съемник деталей
отделки

Снятие заднего комбинированного
фонаря

ПОИСК НЕИСПРАВНОСТЕЙ

Задние комбинированные фонари управляются системой электрооборудования с цифровым электронным управлением
(SWS). При поиске неисправностей обращайтесь к ГЛАВЕ 54В.

ЗАДНИЙ КОМБИНИРОВАННЫЙ ФОНАРЬ

СНЯТИЕ И УСТАНОВКА

Последовательность снятия заднего
комбинированного фонаря:
1. Задний комбинированный фонарь
2. Жгут проводов в сборе
3. Лампы

Последовательность снятия задних
фонарей:
4. Задний фонарь
5. Жгут проводов в сборе
6. Лампа
7. Кронштейн крепления заднего фонаря
8. Фиксатор

Последовательность снятия фонарей
освещения номерного знака:
9. Фонарь освещения номерного знака
10. Жгут проводов в сборе
11. Лампа

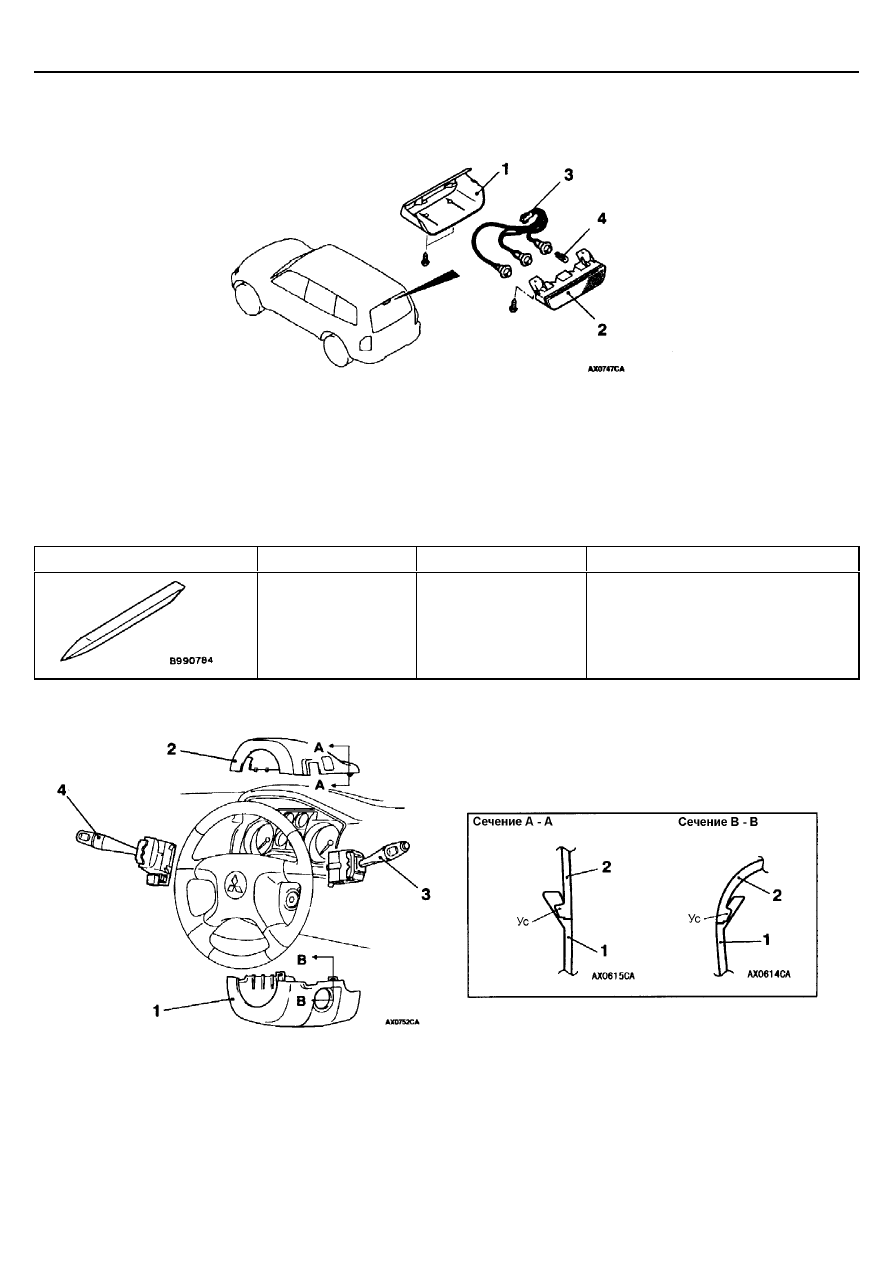

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Верхний стоп-сигнал /
Подрулевой переключатель

54A-48

ВЕРХНИЙ СТОП-СИГНАЛ

СНЯТИЕ И УСТАНОВКА

Последовательность снятия деталей:
1. Кожух верхнего стоп-сигнала
2. Корпус верхнего стоп-сигнала

3. Жгут проводов в сборе
4. Лампа

ПОДРУЛЕВОЙ ПЕРЕКЛЮЧАТЕЛЬ

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Название

Применение

МВ990784

Съемник эмблем

Снятие защитных кожухов рулевой
колонки

СНЯТИЕ И УСТАНОВКА

Последовательность снятия деталей:
1. Нижний кожух рулевой колонки (см. ГЛАВУ

52А- - Панель приборов)

2. Верхний кожух рулевой колонки (см. ГЛАВУ

52А- - Панель приборов)

3. Переключатель стеклоочистителя и

омывателя

4. Переключатель освещения
