ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Магнитола

54A-69

ТАБЛИЦА

А. ПОМЕХИ РАДИОПРИЕМУ

А-1 Во время движения в определенных районах появляются помехи

Выясните у пользователя следующую
информацию:

(1) Место приема радиостанций.
(2) Местные условия (равнина, горы и т.п.).
(3) Название и частота работы

радиостанции, прием которых

сопровождается помехами.

Предпринимались ли следующие меры по
подавлению помех?

(1) Переход на прием другой радиостанции

с более сильным сигналом чтобы
ослабить действие помех.

(2) Уменьшения уровня высоких частот для

уменьшения помех.

(3) Полное выдвижение антенны.

Нет

Если проблемы возникли
вследствие помех, создаваемых
автомобилем:

Их невозможно подавить при

слабом сигнале радиостанции.

Если проблемы возникли
вследствие помех от внешних
источников:

Во всех случаях защита
радиоприема невозможна.
Особенно подвержены помехам
слабые сигналы радиостанций.

Да

ОК

При наличии больших помех, чем при работе других
радиоприемников, выясните у пользователя название
радиостанций и их рабочую частоту и
проконсультируйтесь в сервисном центре по

эксплуатации радиоаппаратуры.

Нет ли поблизости какого-либо строения?

Нет

Да

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Магнитола

54A-70

А-2 Посторонний шум появляется только ночью.

Следует рассмотреть следующие вероятные причины
появления посторонних шумов только ночью :
1.

Факторы, влияющие на прохождение радиосигнала:
Вследствие того, что на достаточном удалении от
радиостанции прием радиосигнала ночью происходит
в более благоприятных условиях, происходит
искажение сигнала даже радиостанций легко
доступных в дневных условиях на фоне общего
ухудшения условий радиоприема. Чем слабее
радиосигнал, тем в большей степени он подвергается
искажениям, и поэтому может происходить переход на
другую станцию или дрожащего звука *.

Дрожащий звук *: Близкие по частоте два
радиосигнала оказывают взаимное влияние друг на
друга, создавая высокочастотный периодический
звук. Данный звук появляется не только вследствие
взаимодействия акустических сигналов, но также из-
за влияния электромагнитного излучения.

2.

Причины, связанные с работой двигателя
автомобиля: причиной возникновения помех может
служить генератор двигателя.

Остаются ли помехи даже если выключены
все электроосветительные приборы

автомобиля?

ОК

Да

Устраняют ли следующие меры помехи
радиоприему?

•

  Настройка на радиостанцию с сильным

сигналом.

•

  Настройка на радиостанцию с не

полностью выдвинутой антенной.

ОК

Да

Устраняется ли помехи, если
переместить жгуты проводов от шасси
автомобиля? (т.е. если жгуты

проводов не находились на месте).

При наличии больших помех, чем у других
радиоприемников, обратитесь в сервис центр

по эксплуатации радиоаппаратуры.

Да

Нет

Нет

Нет

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Магнитола

54A-71

А–3

При приеме радиостанций в диапазонах АМ, FM и LW слышны помехи.

(1)                                                                                                           (2)

Надежно ли заземлен радиоприемник?

Да

Надежно ли подсоединена антенна к

радиоприемнику?

Нет

Надежно закрепите заземление

радиоприемника.

Да

В хорошем ли состоянии сама антенна и правильно

ли она смонтирована?

Нет

Надежно подсоедините антенну к

радиоприемнику.

Приводят ли перечисленные ниже меры к устранению
помех?

•

  Настройка на станцию с сильным сигналом.

•

  Полное выдвижение наружной антенны.

•

  Улучшение качества звука подавлением высоких

частот.

Нет

Нет

Зачистите наконечник антенны и зону
контакта с массой. Надежно закрепите

антенну.

Помехи появляются при остановленном двигателе.

Да

Да

OK

Помехи появляются при работающем двигателе.

Проверьте конденсатор подавления помех (см. А – 6 ).

Исчезли ли помехи?

Если по сравнению с другими радиоприемниками на
данном приемнике возникают большие помехи, то
обратитесь в специализированный сервисный центр.

Нет

Да

OK

Да

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Магнитола

54A-72

А–4

Возникают помехи при запуске двигателя.

Характер помех. Тип
звука приведен в
скобках ( )

Условия

Причины

Устранение помех

UKW/MW/LW:

Помехи от зажигания
(Щелчки, треск,
хруст, и жужжание )

•



Происходит
увеличение частоты
щелчков и снижение
громкости звука при
увеличении оборотов
двигателя.

•



Исчезают при
повороте ключа
зажигания в
положение АСС.

•



Главным образом из-за
свечей зажигания.

•



По причине помех от
двигателя.

•



Проверьте или замените провод
массы.

•



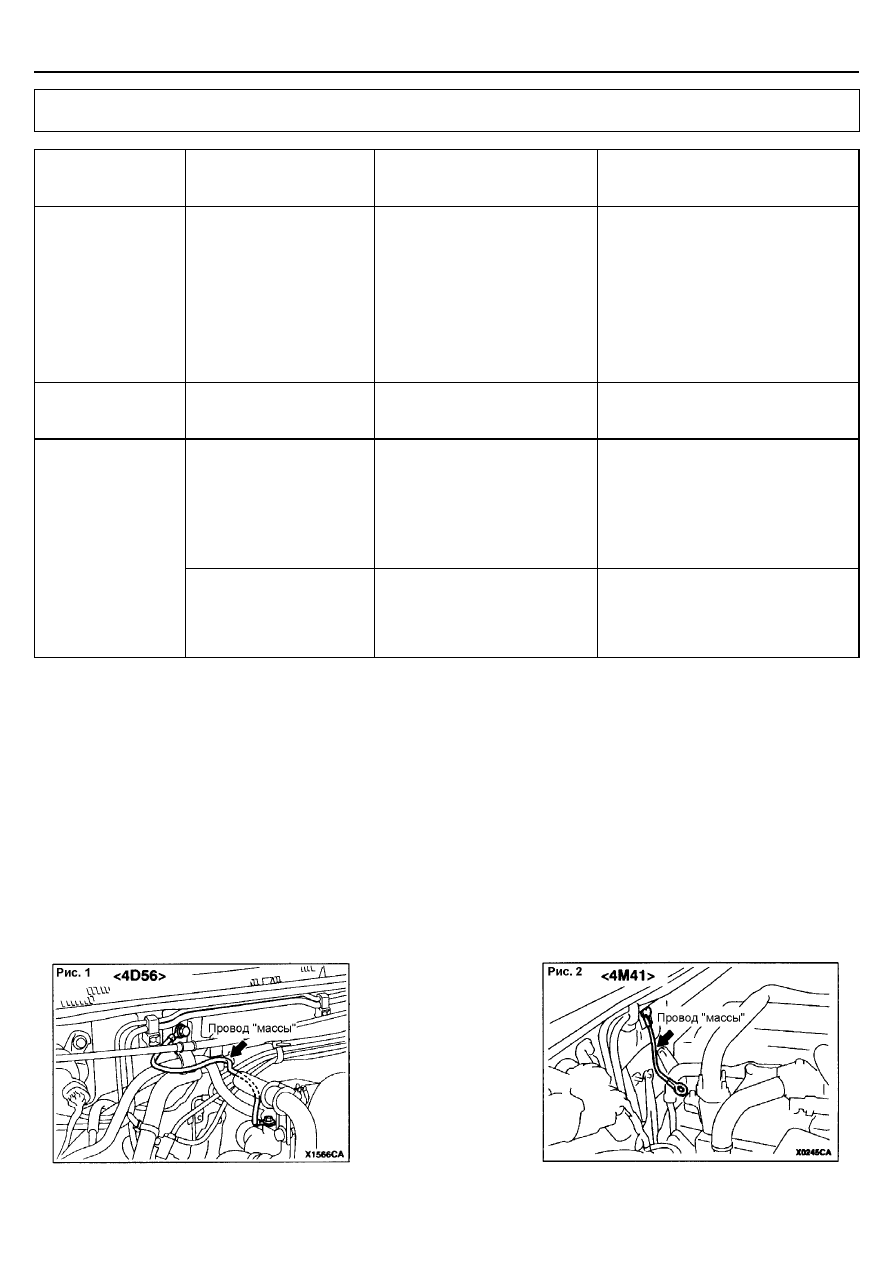

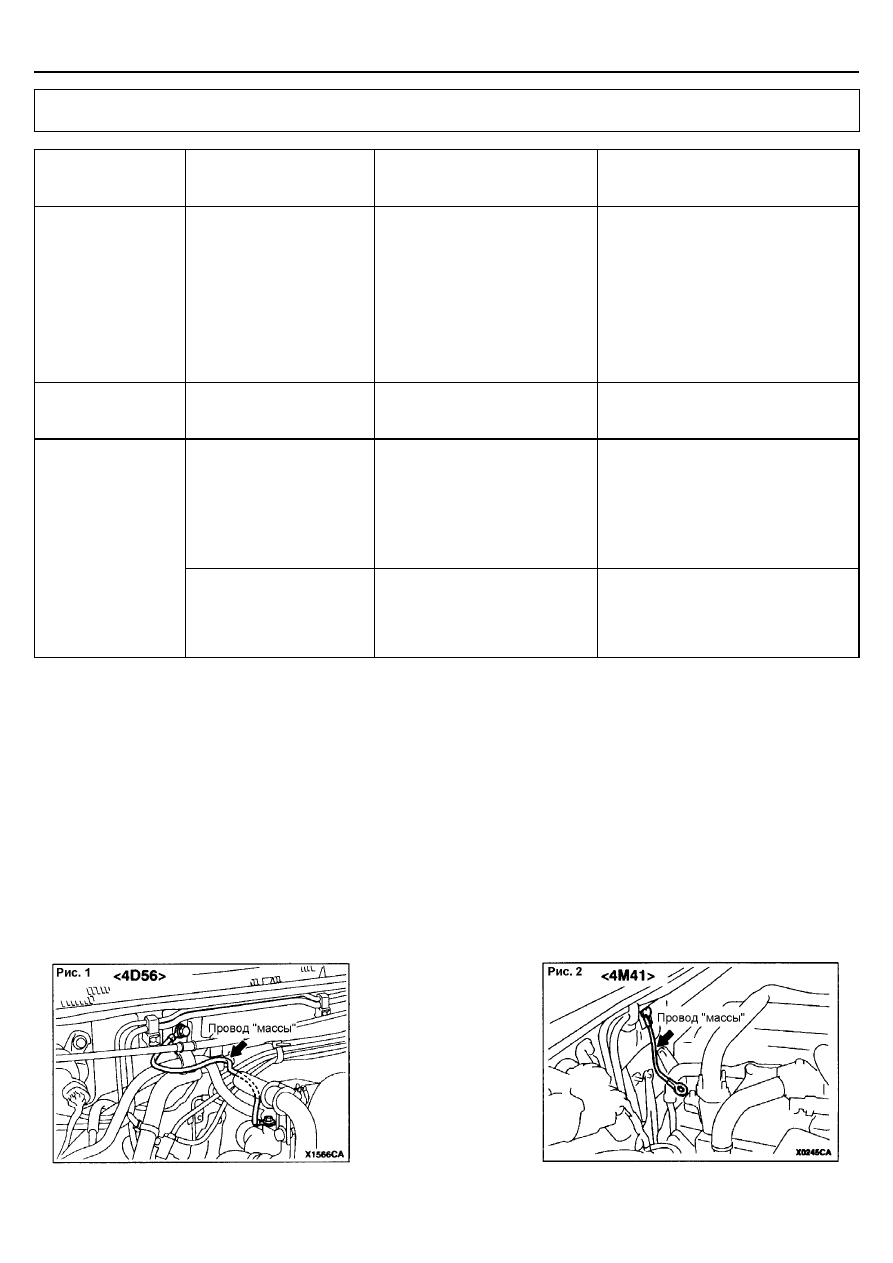

(См. Рис. 1, 2, 3 и 4 на стр. 54-58 и
54-59)

•



Проверьте или замените
конденсатор.

Другие
электрические
элементы

-

Помехи могут возникать
вследствие износа
электрических элементов

Исправьте или замените
электрические элементы

•



Помехи исчезают
после полной
остановки
автомобиля.

•



Помехи усиливаются
при включении
сцепления.

Возникают, когда происходит
касание деталей или проводов
металлических частей кузова.

Устраните касание и установите
детали и провода в правильное
положение.

Статическое
электричество

(Треск, легкое
потрескивание)

•



Различные помехи
возникают в
зависимости от
положения деталей
кузова .

Возникают когда происходит
отсоединение от кузова капота,
бамперов, выпускных труб и
глушителя, подвески, и т. д.

Надежно затяните все болты
крепления деталей кузова. Общей
причиной возникновения помех
является отсутствие надежного
контакта с массой.

Внимание:
1.

Никогда не подсоединяйте провод высокого
напряжения к фильтру помех, так как это
приведет к его повреждению.

2.

Проверьте наличие внешнего источника помех.
Обязательно выполните эту проверку, чтобы не
произошло ошибки при диагностике
неисправностей.

3.

Защита от помех должна производиться
последовательно, шаг за шагом, путем
устранения мощных источников помех.

ПРИМЕЧАНИЕ
1.

Конденсатор
В обычных условиях конденсатор не пропускает
постоянный ток, однако, при прохождении
переменного тока увеличивается частота колебаний,

сопротивление конденсатора переменному току
уменьшается и он «пропускает» создающий помехи
ток. Конденсатор подавления помех, использующий
этот принцип, вставлен в цепь между проводом
питания источника помех и массой. Данное
устройство подавляет помехи путем заземления на
массу кузова источника помех (переменного тока или
излучателя электрических колебаний).

2.

Катушка
Постоянный ток проходит через обмотку катушки,
однако ее индуктивное сопротивление возрастает при
увеличении частоты колебаний переменного тока.
Катушка подавления помех, использующая этот
принцип, вставлена в провод питания источника
помех и предотвращает излучение помех.
