ИНТЕРЬЕР -

Третий ряд сидений/ Ремень безопасности переднего сиденья

52А-38

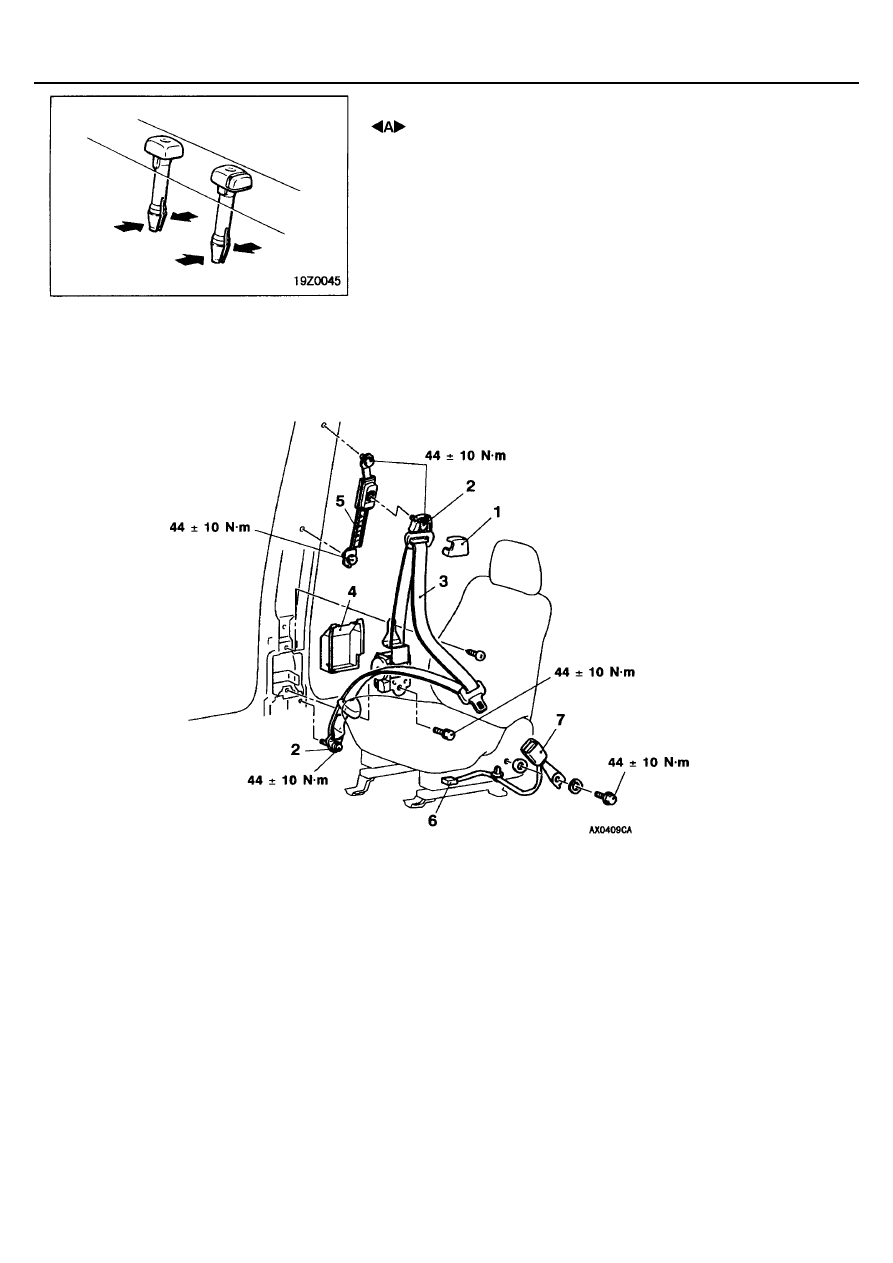

ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

 СНЯТИЕ НАПРАВЛЯЮЩИХ ПОДГОЛОВНИКА

РЕМЕНЬ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ

СНЯТИЕ И УСТАНОВКА

Последовательность снятия ремня
безопасности:
1. Накладка петли крепления направляющей

ремня безопасности

2. Крепление направляющей ремня

безопасности

•

  Нижняя облицовка заднего бокового окна

áкороткобазный автомобильñ

(см. стр. 52А-13)

•

  Облицовка средней стойки

áДлиннобазный автомобильñ

(см. стр. 52А-15)

3. Ремень безопасности
4. Карман катушки ремня безопасности
5. Планка регулирования положения ремня

безопасности по высоте

Последовательность снятия замка ремня
безопасности:

•

  Переднее сиденье в сборе (см. стр. 52А-18).

6. Разъем жгута проводов ремня безопасности
7. Замок ремня безопасности

ИНТЕРЬЕР -

Ремень безопасности

переднего сиденья

52А-39

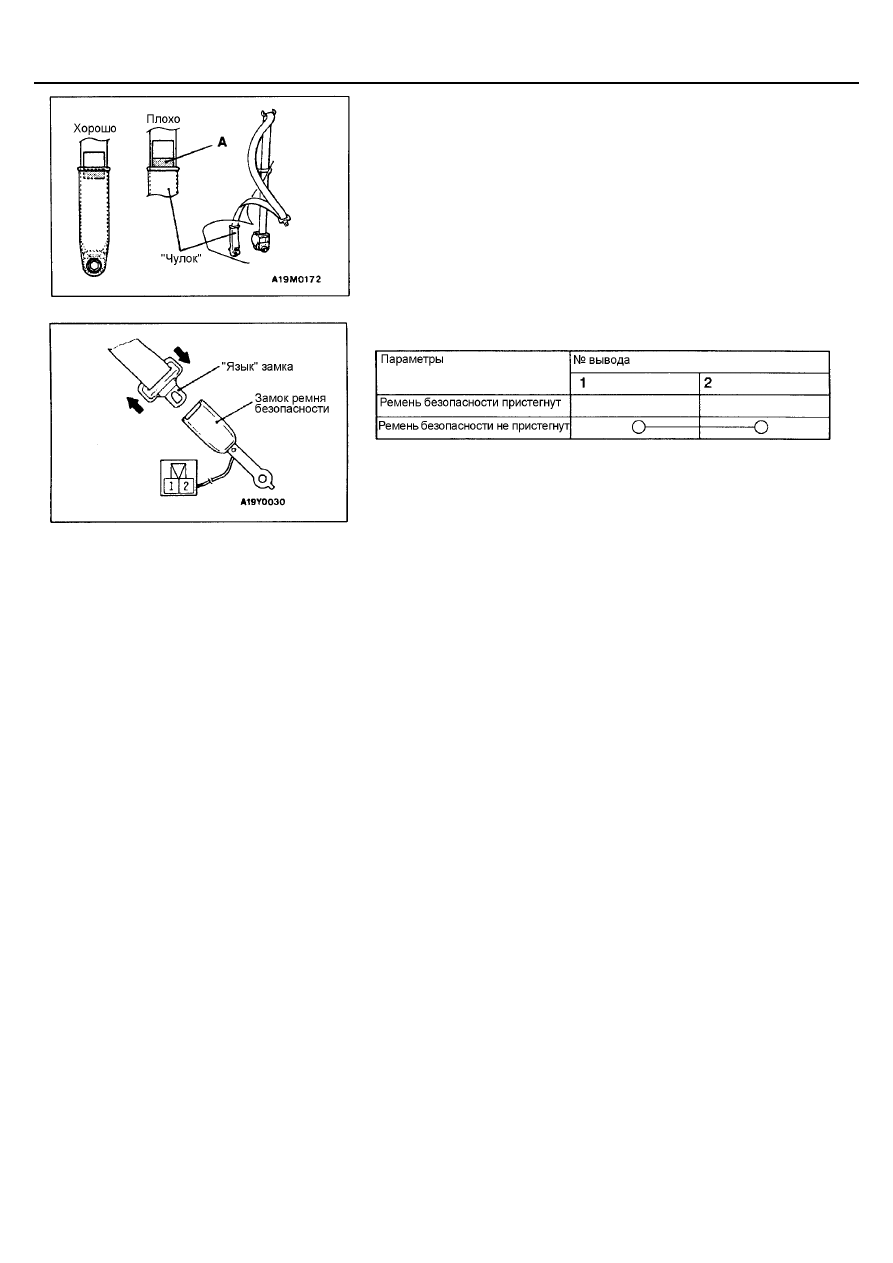

ПРОВЕРКА

ПРОВЕРКА РЕМНЯ БЕЗОПАСНОСТИ

Убедитесь в том, что часть «А» (красная) этикетки, прикрепленной к
наружной части ремня безопасности не выступает из чулка крепления
ремня (см. рисунок). Если же такое выступание есть, ослабьте натяжение
ремня безопасности.
Прим. редактора: Скорее всего в английском варианте Руководства здесь
ошибка и ремень с выступающей частью «А» этикетки необходимо
заменить.

ПРОВЕРКА ЦЕПИ ЗАМКА РЕМНЯ БЕЗОПАСНОСТИ

ИНТЕРЬЕР -

Ремень безопасности задних сидений

52А-40

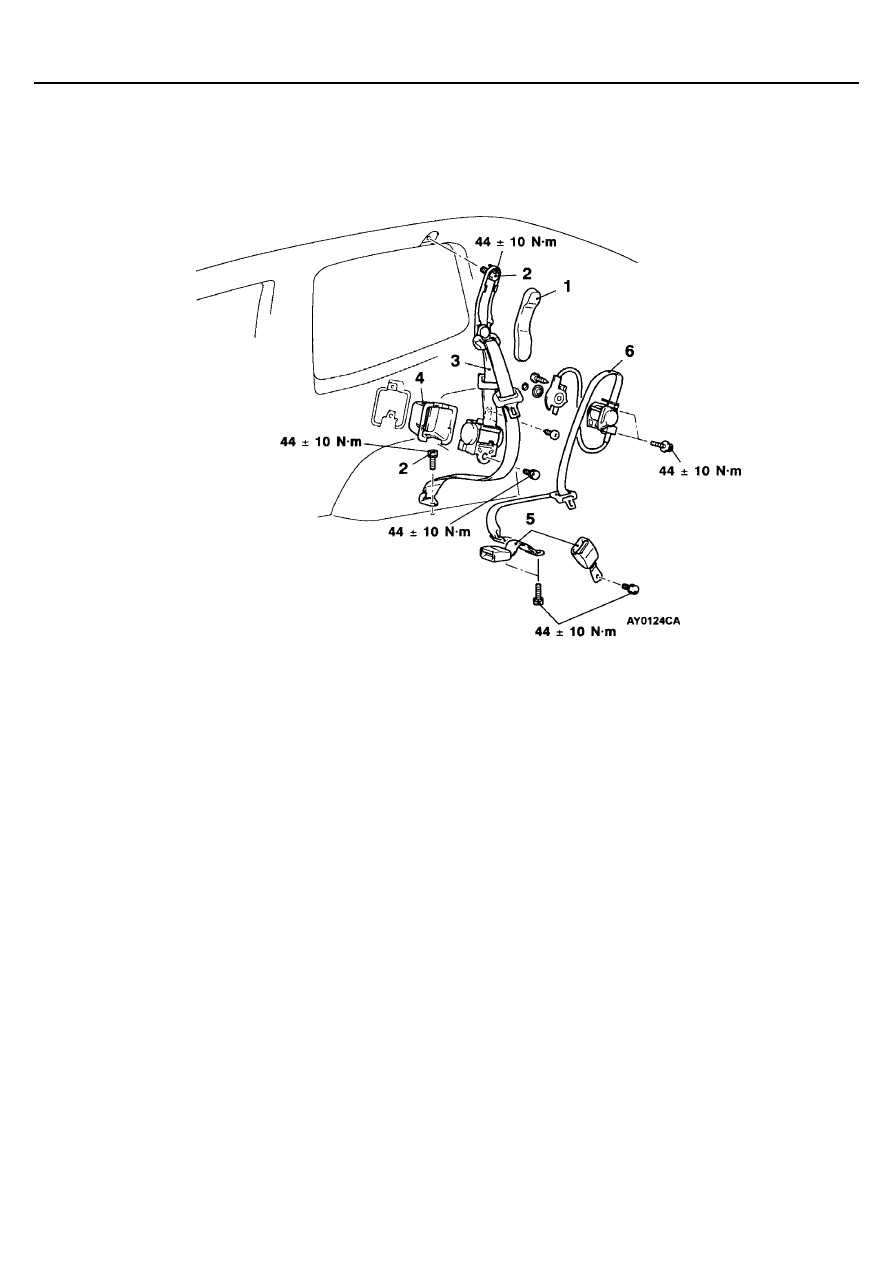

РЕМЕНЬ БЕЗОПАСНОСТИ ЗАДНИХ СИДЕНИЙ
ááááКОРОТКОБАЗНЫЙ АВТОМОБИЛЬññññ

СНЯТИЕ И УСТАНОВКА

Последовательность снятия ремня
безопасности:

•

  Задний ряд сидений в сборе

(см. стр. 52А-25)

•

  Верхняя облицовка заднего бокового

стекла (см. стр. 52А-13)

1. Накладка петли крепления направляющей

ремня безопасности

2. Крепление ремня безопасности
3. Ремень безопасности
4. Крышка в нише катушки ремня

безопасности (ELR)

Последовательность снятия замка ремня
безопасности и среднего ремня безопасности:

•

  Задний ряд сидений в сборе (см. стр. 52А-25)

5. Замок ремня безопасности (см. стр. 52А-27, 29)
6. Средний ремень безопасности (см. стр. 52А-29)

ИНТЕРЬЕР -

Ремень безопасности второго/заднего ряда сидений

52А-41

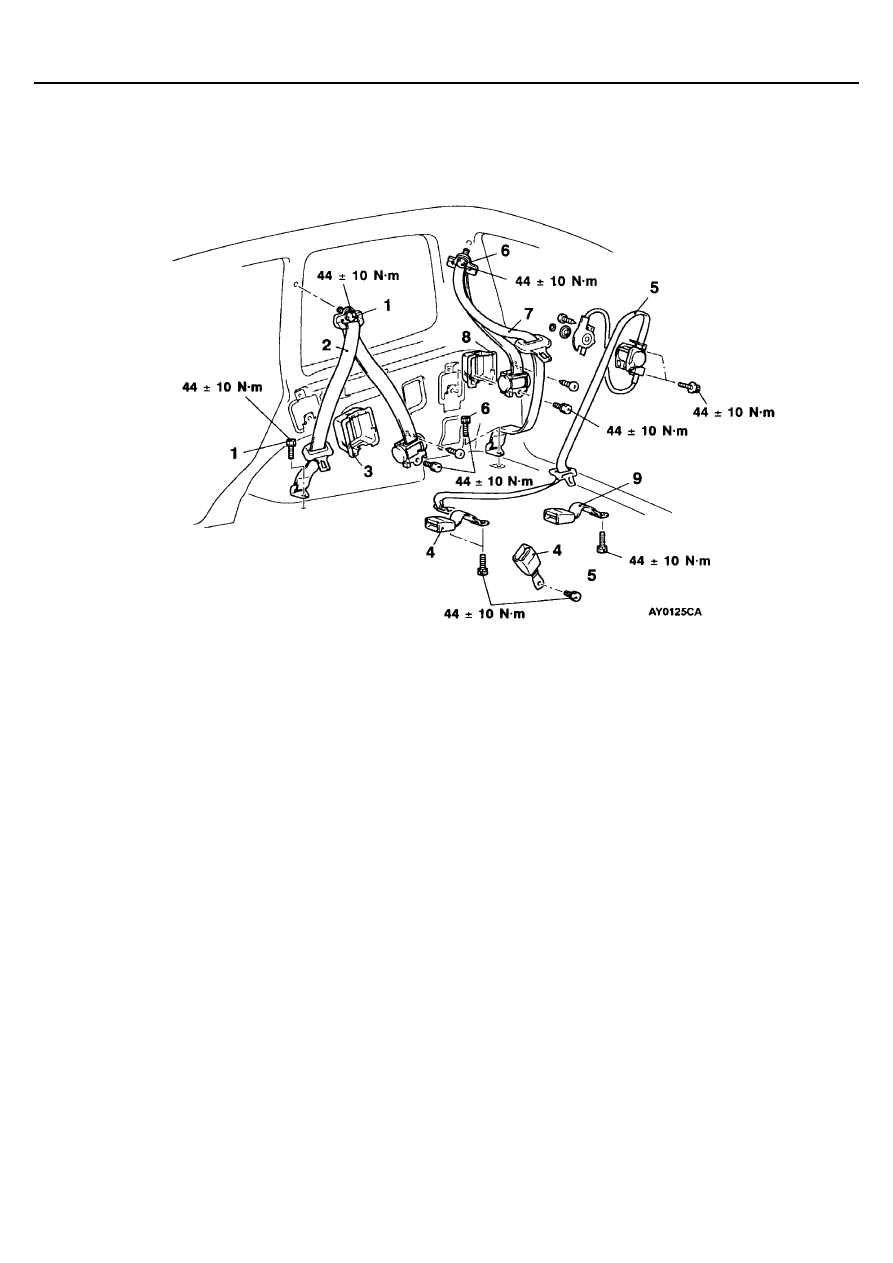

РЕМЕНЬ БЕЗОПАСНОСТИ ВТОРОГО/ЗАДНЕГО РЯДА СИДЕНИЙ
ááááДЛИННОБАЗНЫЙ АВТОМОБИЛЬññññ

СНЯТИЕ И УСТАНОВКА

Последовательность снятия ремня
безопасности второго ряда сидений:

•

  Нижняя облицовка заднего бокового

стекла (см. стр. 52А-15)

1. Крепление ремня безопасности
2. Ремень безопасности
3. Крышка в нише катушки ремня

безопасности (ELR)

4. Замок ремня безопасности

(см. стр. 52А-31, -33)

5. Средний ремень безопасности

(см. стр. 52А-33)

Последовательность снятия ремня
безопасности заднего ряда сидений:

•

  Нижняя облицовка заднего бокового стекла

(см. стр. 52А-15)

•

  Воздуховод стойки (правая сторона)

(см. ГЛАВУ 55А)

•

   Вентилятор заднего отопителя (правая

сторона) (см. ГЛАВУ 55А)

•

  Селектор каналов телевизора (левая сторона)

(см. ГЛАВУ 54)

6. Крепление ремня безопасности заднего ряда

сидений

7. Ремень безопасности заднего ряда сидений
8. Крышка в нише катушки ремня безопасности

(ELR)

9. Замок ремня безопасности заднего ряда

сидений (см. стр. 52А-35)
