ИНТЕРЬЕР -

Заднее сиденье/Второй ряд сидений/Третий ряд сидений

52А-35

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ НАПРАВЛЯЮЩИХ ПОДГОЛОВНИКОВ

ТРЕТИЙ РЯД СИДЕНИЙ

РАЗБОРКА И СБОРКА

ИНТЕРЬЕР -

Третий ряд сидений

52А-36

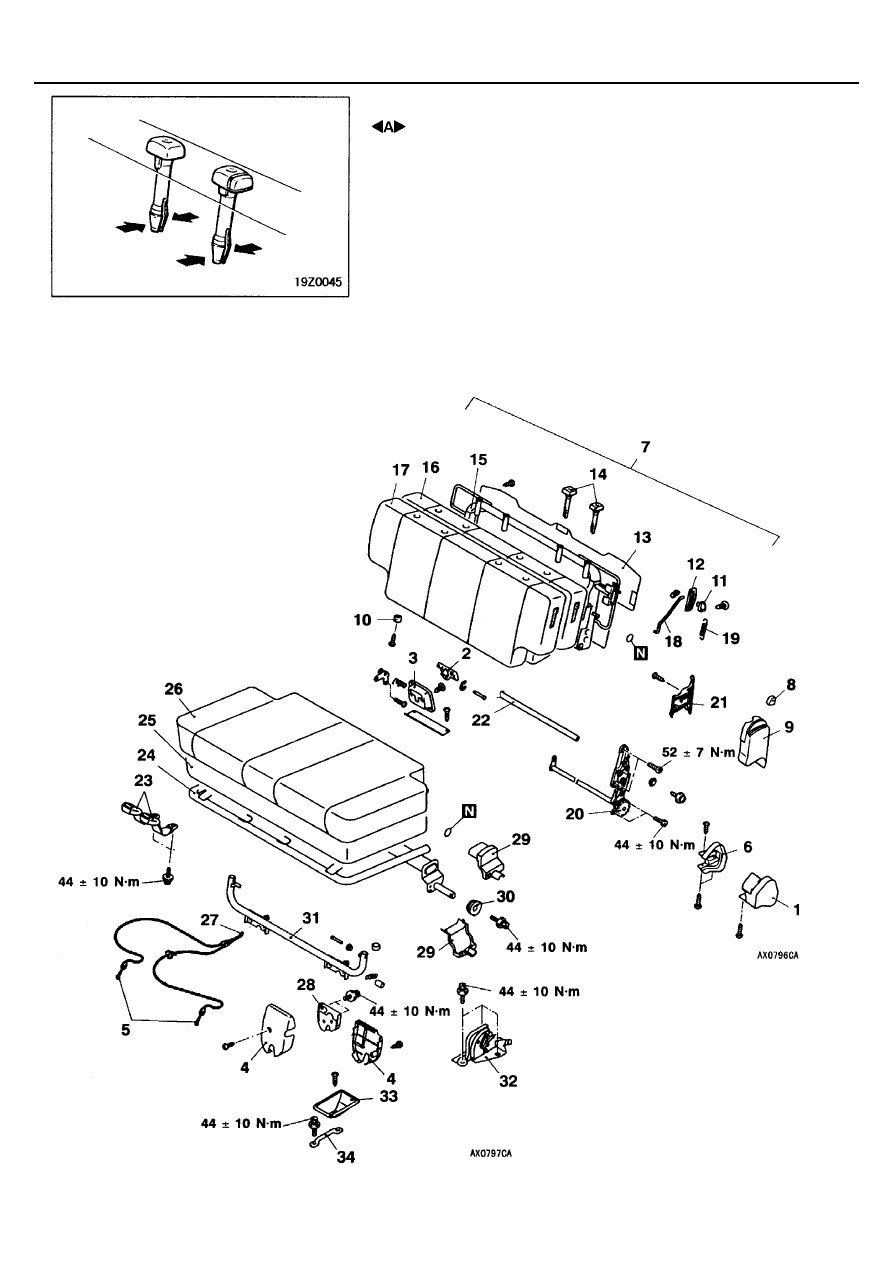

Последовательность разборки:
1. Наружная крышка механизма наклона

спинки сиденья

2. Кнопка замкового устройства
3. Накладка кнопки замкового устройства
4. Крышка замка
5. Трос замка сидений
6. Внутренняя крышка механизма

наклона спинки сиденья

7. Третий ряд сидений в сборе
8. Рычаг механизма наклона спинки

заднего сиденья

9. Крышка рычага механизма наклона

спинки заднего сиденья

10. Демпфер
11. Кнопка управления механизмом

складывания сиденья

12. Накладка кнопки управления

механизмом складывания сиденья

13. Обшивка спинки заднего сиденья
14. Направляющие подголовника
15. Рама спинки третьего ряда сиденья
16. Накладка спинки третьего ряда

сиденья

17. Обивка спинки третьего ряда сиденья

18. Тяга
19. Пружина
20. Механизм регулирования наклона спинки

сиденья

21. Крышка внутреннего механизма регулирования

наклона спинки сиденья

22. Ось
23. Замок ремня безопасности
24. Рамка подушки заднего сиденья
25. Накладка подушки заднего сиденья
26. Обивка подушки заднего сиденья
27. Трос замка сиденья
28. Замок третьего ряда сидений
29. Крышка рычажного механизма
30. Кулачок
31. Рама опоры третьего ряда сидений
32. Замковое устройство в сборе
33. Крышка фиксатора
34. Фиксатор третьего ряда сидений

ИНТЕРЬЕР -

Третий ряд сидений

52А-37

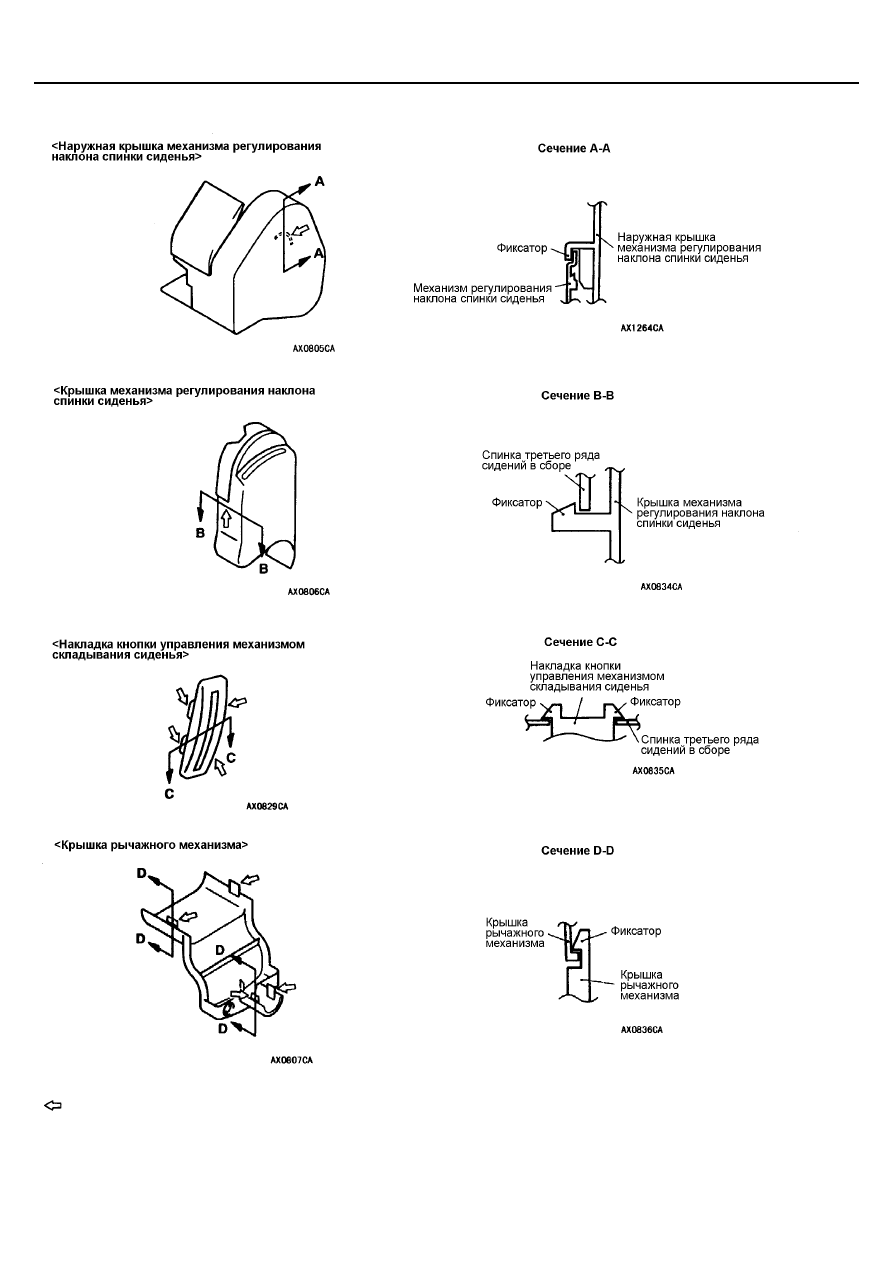

ПОЛОЖЕНИЕ ФИКСАТОРОВ

ПРИМЕЧАНИЕ:

 : положение фиксаторов
