Mitsubishi Pajero (2001+). Руководство - часть 290

ИНТЕРЬЕР -

Заднее сиденье/Второй ряд сидений

52А-27

РАЗБОРКА И СБОРКА

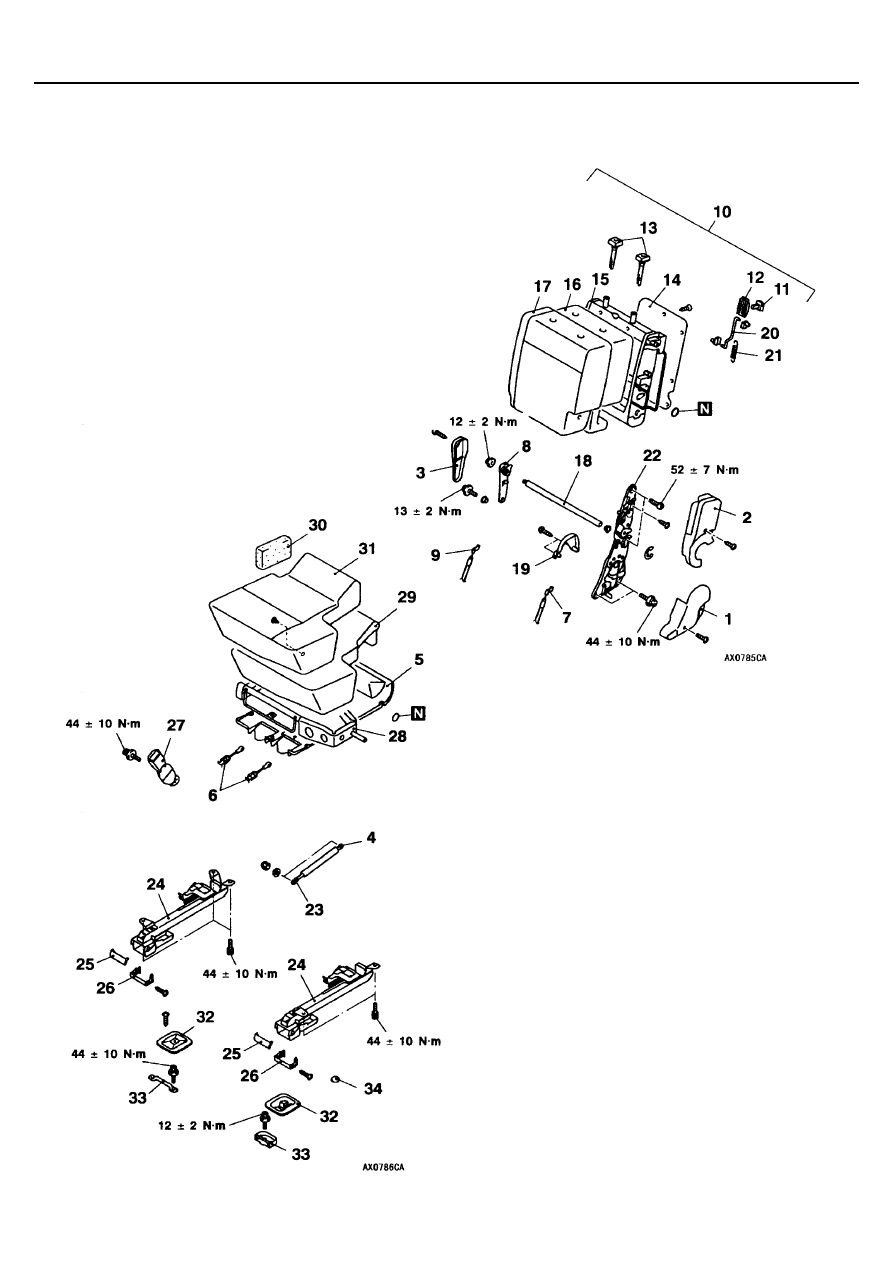

ááááКороткобазный автомобиль с левым рулемññññ

ИНТЕРЬЕР -

Заднее сиденье/Второй ряд сидений

52А-28

Последовательность разборки:
1. Нижняя крышка механизма наклона

спинки сиденья

2. Средняя крышка механизма наклона

спинки сиденья

3. Крышка шарнира
4. Соединение газового амортизатора
5. Нижний щиток подушки заднего

сиденья

6. Соединение тросов А и В замков

сиденья

7. Трос А замка сиденья
8. Кронштейн шарнира
9. Трос В замка сиденья
10. Спинка заднего сиденья в сборе
11. Кнопка управления механизмом

складывания сиденья

12. Накладка кнопки управления

механизмом складывания сиденья

13. Направляющая подголовника
14. Обшивка спинки заднего сиденья
15. Рама спинки заднего сиденья
16. Накладка спинки заднего сиденья
17. Обивка спинки заднего сиденья

18. Ось
19. Крышка механизма регулирования наклона

спинки заднего сиденья

20. Тяга
21. Пружина
22. Механизм регулирования наклона спинки

сиденья

23. Газовый амортизатор
24. Замок заднего сиденья в сборе
25. Крышка верхней опоры
26. Крышка нижней опоры
27. Замок ремня безопасности
28. Рамка подушки заднего сиденья
29. Накладка подушки заднего сиденья
30. Накладка поддерживающая
31. Обивка подушки заднего сиденья
32. Крышка фиксатора
33. Фиксатор заднего сиденья
34. Заглушка

ИНТЕРЬЕР -

Заднее сиденье/Второй ряд сидений

52А-29

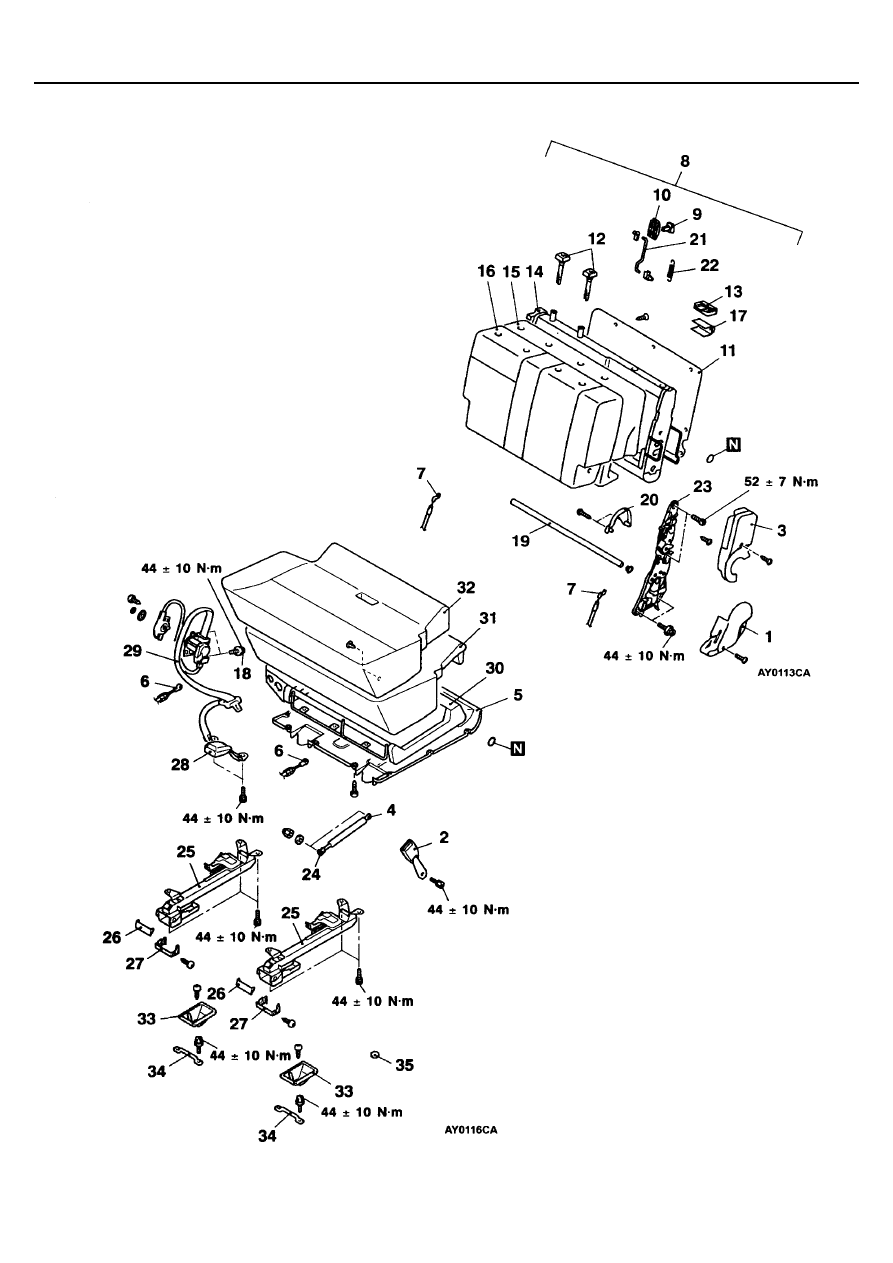

ááááКороткобазный автомобиль с правым рулемññññ

ИНТЕРЬЕР -

Заднее сиденье/Второй ряд сидений

52А-30

Последовательность разборки:
1. Нижняя крышка механизма наклона

спинки сиденья

2. Замок ремня безопасности
3. Средняя крышка механизма наклона

спинки сиденья

4. Соединение газового амортизатора
5. Нижний щиток подушки заднего сиденья
6. Соединение троса А замка сиденья
7. Трос А замка сиденья
8. Спинка заднего сиденья в сборе
9. Кнопка управления механизмом

складывания сиденья

10. Накладка кнопки управления

механизмом складывания сиденья

11. Обшивка спинки заднего сиденья
12. Направляющая подголовника
13. Направляющая накладка крепления

сиденья

14. Рама спинки заднего сиденья
15. Накладка спинки заднего сиденья
16. Обивка спинки заднего сиденья
17. Защитная накладка ремня безопасности
18. Соединение среднего ремня

безопасности

19. Ось
20. Крышка механизма регулирования наклона

спинки заднего сиденья

21.Тяга
22. Пружина
23. Механизм регулирования наклона спинки

сиденья

24. Газовый амортизатор
25. Замок заднего сиденья в сборе
26. Крышка верхней опоры
27. Крышка нижней опоры
28. Замок ремня безопасности
29. Средний ремень безопасности
30. Рамка подушки заднего сиденья
31. Накладка подушки заднего сиденья
32. Обивка подушки заднего сиденья
33. Крышка фиксатора
34. Фиксатор заднего сиденья
35. Заглушка

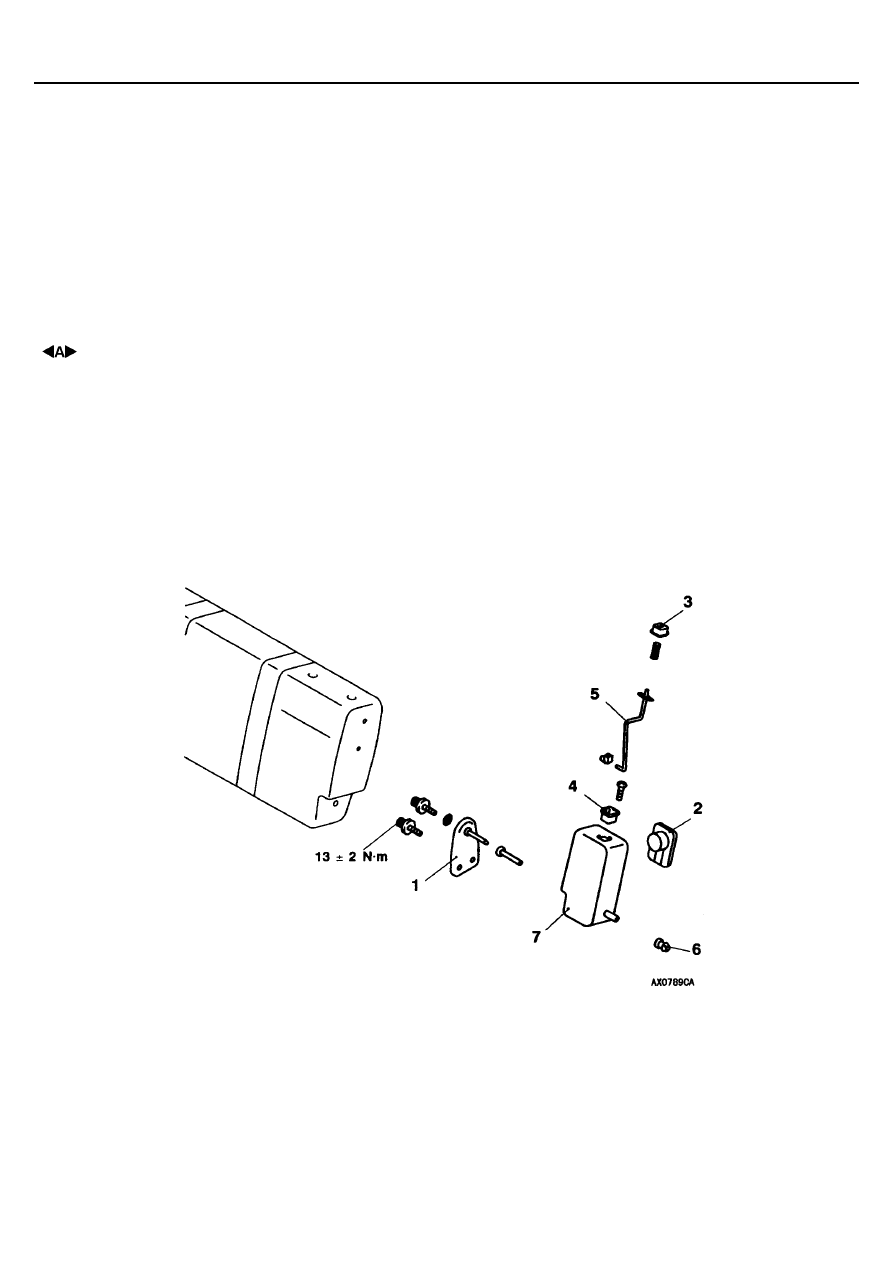

ááááКороткобазный автомобиль – боковая часть спинки заднего сиденья в сбореññññ

Последовательность разборки:
1. Кронштейн шарнира
2. Подстаканник
3. Кнопка
4. Направляющая кнопки

5. Тяга
6. Втулка
7. Боковая часть спинки заднего сиденья в сборе
