ИНТЕРЬЕР -

Заднее сиденье/Второй ряд сидений

52А-31

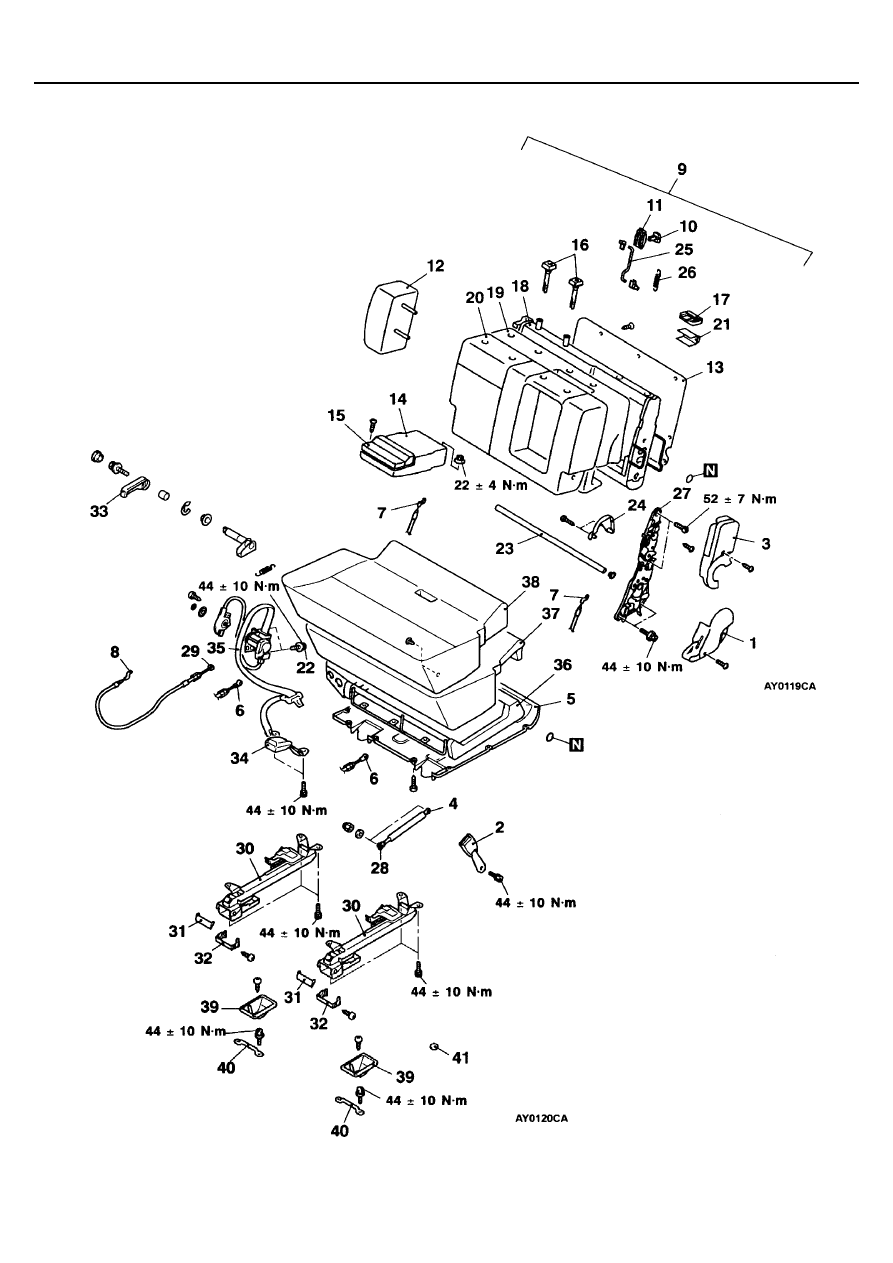

ááááДлиннобазный автомобиль с левым рулемññññ

ИНТЕРЬЕР -

Заднее сиденье/Второй ряд сидений

52А-32

Последовательность разборки:
1. Нижняя крышка механизма наклона

спинки сиденья

2. Средняя крышка механизма наклона

спинки сиденья

3. Крышка шарнира
4. Соединение газового амортизатора
5. Нижний щиток подушки заднего сиденья
6. Соединение троса механизма наклона

спинки сиденья

7. Соединение тросов А и В замков

сиденья

8. Трос А замка сиденья
9. Кронштейн шарнира
10. Трос В замка сиденья
11. Спинка заднего сиденья в сборе
12. Кнопка управления механизмом

складывания сиденья

13. Накладка кнопки управления

механизмом складывания сиденья

14. Боковая часть спинки заднего сиденья
15. Направляющие подголовника
16. Обшивка спинки заднего сиденья
17. Рама спинки заднего сиденья
18. Накладка спинки заднего сиденья
19. Обивка спинки заднего сиденья

20. Ось
21. Крышка механизма регулирования наклона

спинки заднего сиденья

22. Тяга
23. Пружина
24. Механизм регулирования наклона спинки

сиденья

25. Газовый амортизатор
26. Трос механизма регулирования наклона

спинки заднего сиденья

27. Замок заднего сиденья в сборе
28. Крышка верхней опоры
29. Крышка нижней опоры
30. Ручка управления механизмом

регулирования наклона спинки заднего
сиденья

31. Замок ремня безопасности
32. Рамка подушки заднего сиденья
33. Накладка подушки заднего сиденья
34. Накладка поддерживающая
35. Обивка подушки заднего сиденья
36. Крышка фиксатора
37. Фиксатор заднего сиденья
38. Заглушка

ИНТЕРЬЕР -

Заднее сиденье/Второй ряд сидений

52А-33

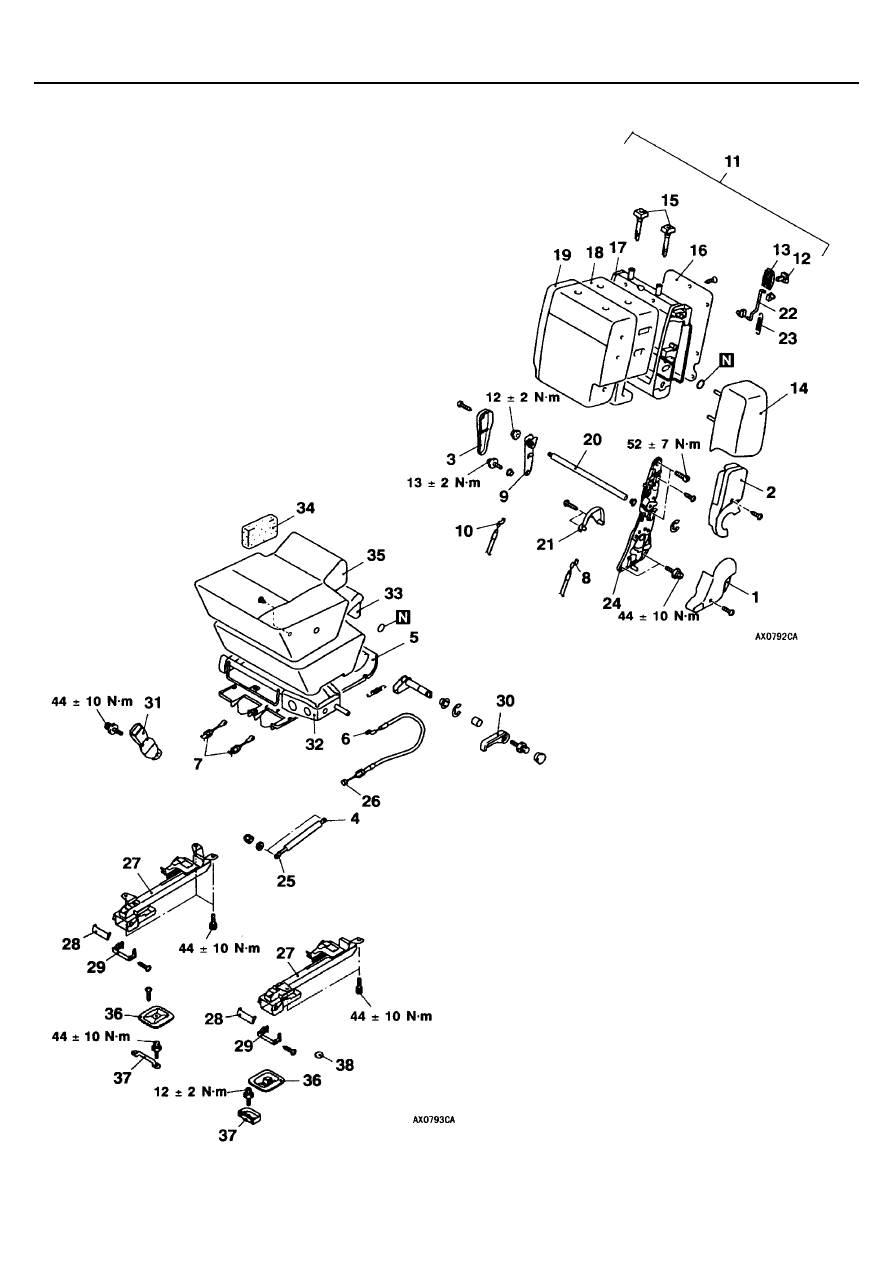

ááááДлиннобазный автомобиль с правым рулемññññ

ИНТЕРЬЕР -

Заднее сиденье/Второй ряд сидений

52А-34

Последовательность разборки:
1. Нижняя крышка механизма наклона

спинки сиденья

2. Замок ремня безопасности
3. Средняя крышка механизма наклона

спинки сиденья

4. Соединение газового амортизатора
5. Нижний щиток подушки заднего

сиденья

6. Соединение троса А замка сиденья
7. Трос А замка сиденья
8. Соединение троса механизма наклона

спинки сиденья

9. Спинка заднего сиденья в сборе
10. Кнопка управления механизмом

складывания сиденья

11. Накладка кнопки управления

механизмом складывания сиденья

12. Боковая часть спинки заднего сиденья
13. Обшивка спинки заднего сиденья
14. Подлокотник
15. Подстаканник
16. Направляющие подголовника
17. Направляющая накладка крепления

сиденья

18. Рама спинки заднего сиденья
19. Накладка спинки заднего сиденья
20. Обивка спинки заднего сиденья
21. Защитная накладка ремня

безопасности

22. Соединение среднего ремня безопасности
23. Ось
24. Крышка механизма регулирования наклона

спинки заднего сиденья

25. Тяга
26. Пружина
27. Механизм регулирования наклона спинки

сиденья

28. Газовый амортизатор
29. Трос механизма регулирования наклона спинки

заднего сиденья

30. Замок заднего сиденья в сборе
31. Крышка верхней опоры
32. Крышка нижней опоры
33. Ручка управления механизмом регулирования

наклона спинки заднего сиденья

34. Замок ремня безопасности
35. Средний ремень безопасности
36. Рамка подушки заднего сиденья
37. Накладка подушки заднего сиденья
38. Обивка подушки заднего сиденья
39. Крышка фиксатора
40. Фиксатор заднего сиденья
41. Заглушка

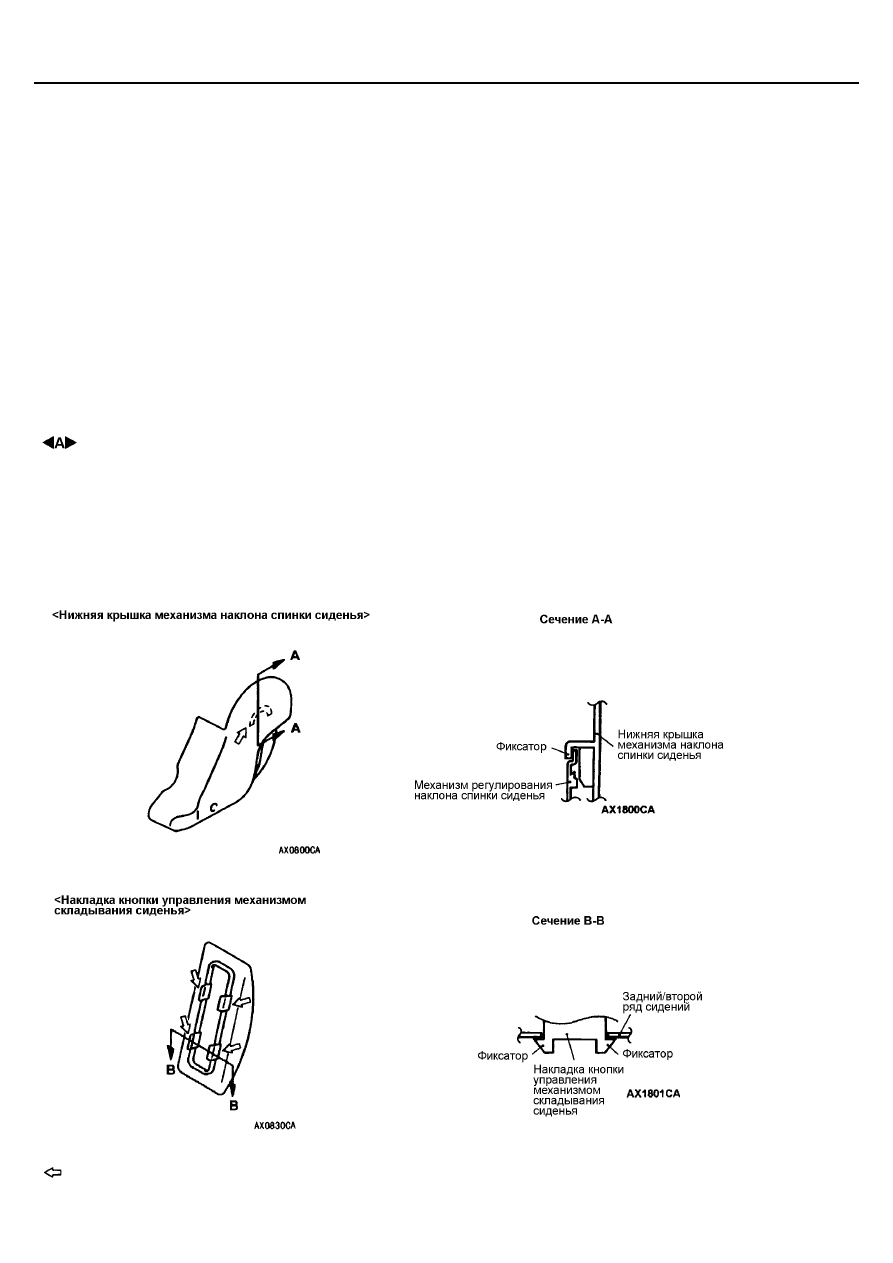

ПРИМЕЧАНИЕ:

 : положение фиксаторов
