НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Передний бампер

51-6

РАЗБОРКА И СБОРКА

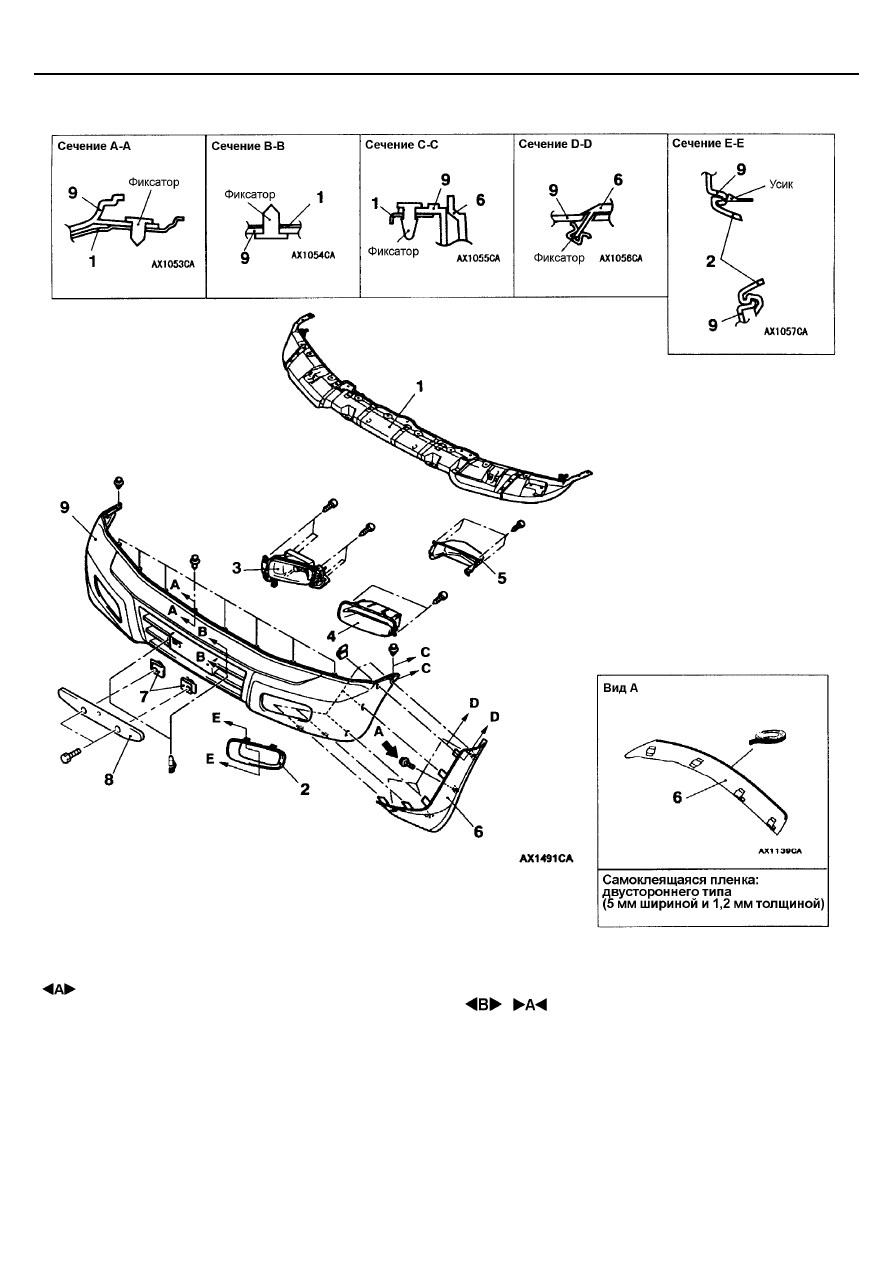

Последовательность разборки:

•

  Омыватель фар головного света

1. Усилитель переднего бампера в сборе
2. Крышка противотуманной фары
3. Противотуманная фара
4. Декоративный воздуховод

áдля

автомобилей без противотуманных фар

ñ

5. Воздушный патрубок

áс левой стороны для

автомобилей без противотуманных фар

ñ

6. Боковая накладка переднего бампера
7. Накладка для номерного знака
8. Кронштейн для номерного знака
9. Лицевая панель переднего бампера

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Передний бампер

51-7

ОСНОВНЫЕ ОПЕРАЦИИ ПРИ РАЗБОРКЕ

 СНЯТИЕ УСИЛИТЕЛЯ ПЕРЕДНЕГО БАМПЕРА В

СБОРЕ

1.

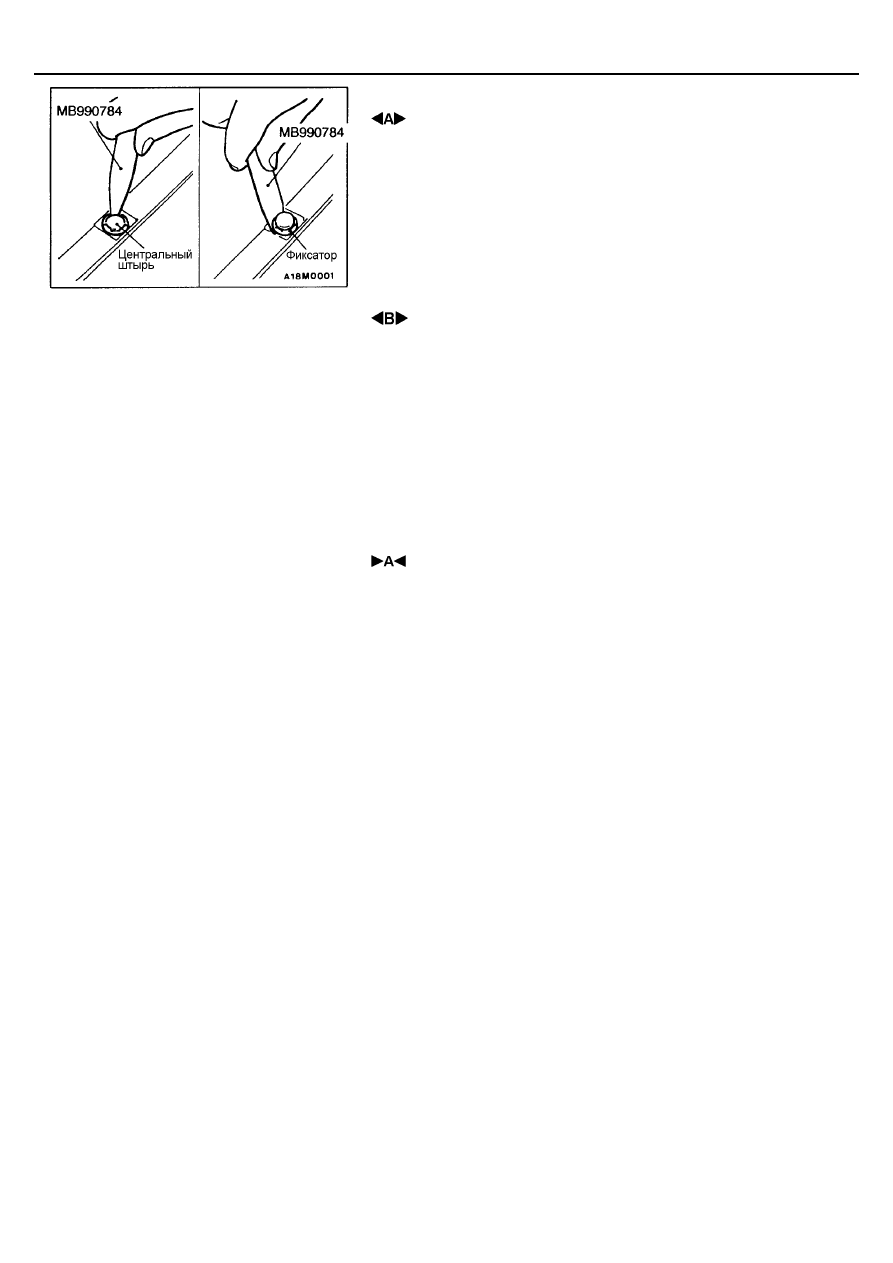

При помощи специального инструмента вытащите центральный
штырь из фиксатора.

2.

Снимите фиксатор.

 СНЯТИЕ БОКОВОЙ НАКЛАДКИ ПЕРЕДНЕГО

БАМПЕРА

Процедура снятия этого элемента аналогична процедуре снятия молдинга
передней двери, молдинга арки переднего колеса, молдинга арки заднего
колеса и молдинга задней боковой двери (см. стр. 51-14).

ОСНОВНЫЕ ОПЕРАЦИИ ПО СБОРКЕ

 УСТАНОВКА БОКОВОЙ НАКЛАДКИ ПЕРЕДНЕГО

БАМПЕРА

Процедура установки этого элемента аналогична процедуре установки
молдинга передней двери, молдинга арки переднего колеса, молдинга
арки заднего колеса и молдинга задней боковой двери (см. стр. 51-14).

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Задний бампер

51-8

ЗАДНИЙ БАМПЕР

СНЯТИЕ И УСТАНОВКА

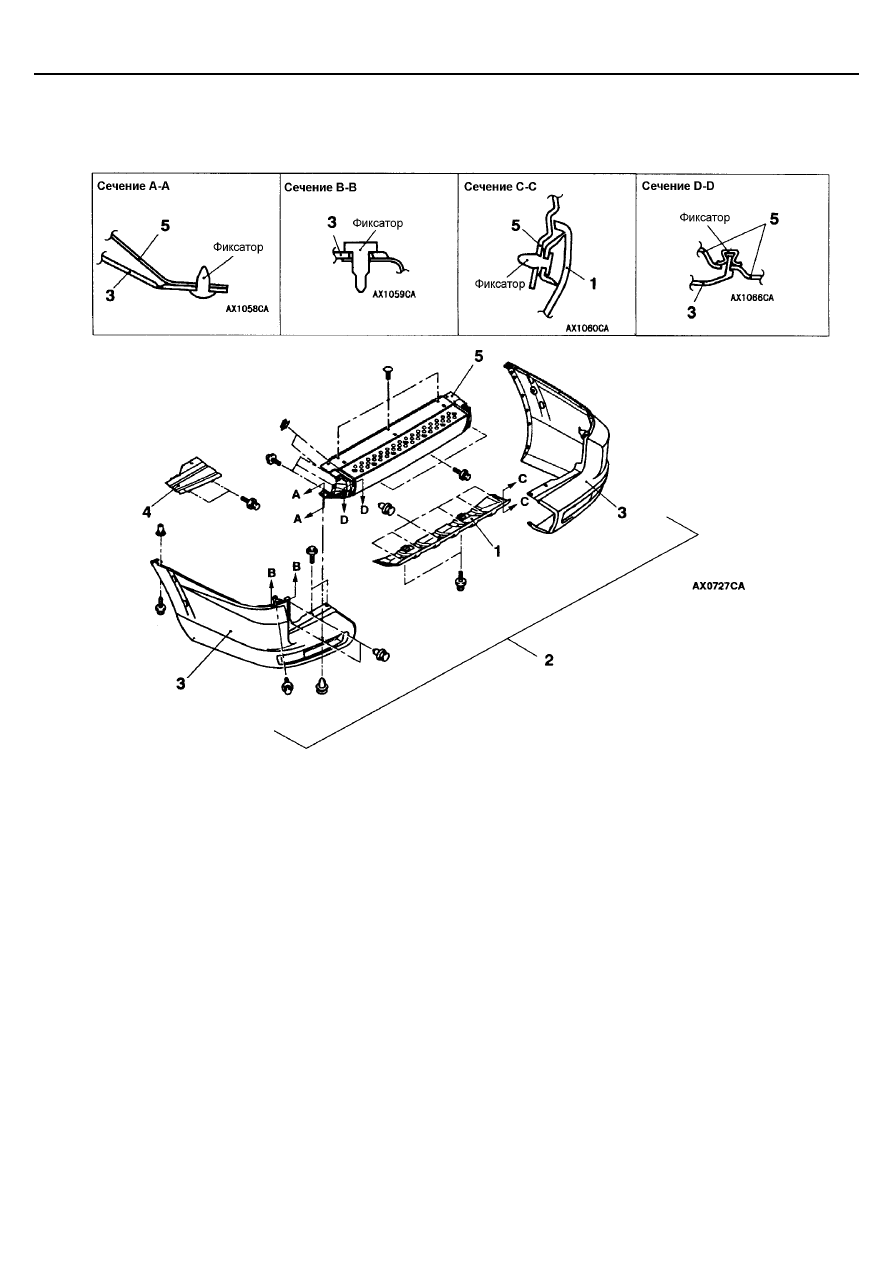

Последовательность снятия заднего
бампера в сборе:
1. Нижняя центральная облицовка заднего

бампера

2. Задний бампер в сборе

Последовательность снятия боковой
облицовки заднего бампера в сборе:
1. Нижняя центральная облицовка заднего

бампера

3. Боковая облицовка заднего бампера в

сборе

4. Усилитель боковой облицовки заднего

бампера

Последовательность снятия центральной
облицовки заднего бампера в сборе:
1. Нижняя центральная облицовка заднего

бампера

3. Боковая облицовка заднего бампера в сборе
5. Центральная облицовка заднего бампера в

сборе

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Задний бампер

51-9

РАЗБОРКА И СБОРКА

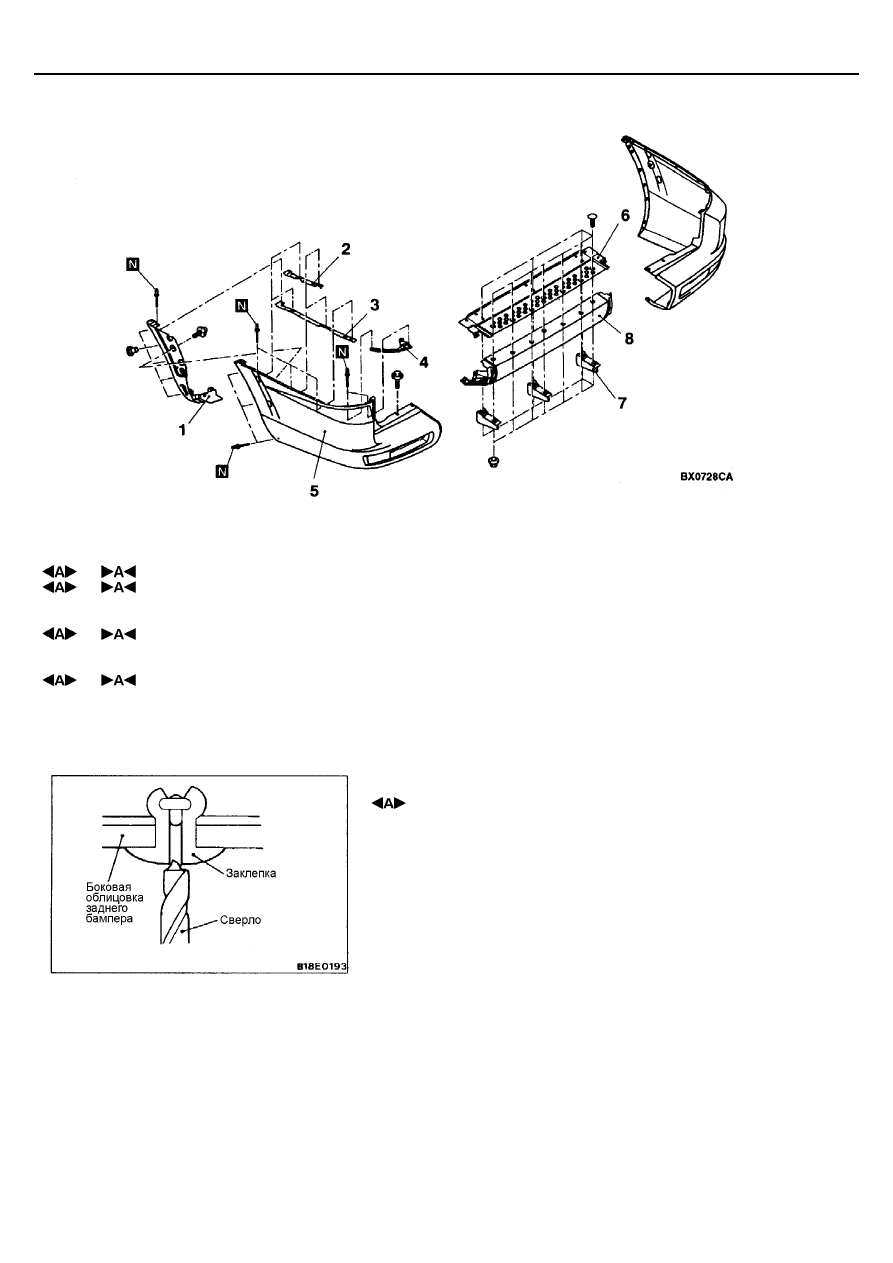

Последовательность разборки
боковой облицовки заднего бампера
в сборе:
1. Усилитель заднего брызговика
2. Держатель бокового элемента

заднего бампера (короткобазная
модель)

3. Держатель бокового элемента

заднего бампера (длиннобазная
модель)

4. Угловой кронштейн заднего бампера

•

 Задний фонарь и кронштейн

крепления заднего фонаря

5. Боковая облицовка заднего бампера

Последовательность разборки центральной
облицовки заднего бампера в сборе:
6. Ступенька заднего бампера
7. Опора центральной облицовки заднего бампера
8. Центральная облицовка заднего бампера

ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

 СНЯТИЕ УСИЛИТЕЛЯ ЗАДНЕГО БРЫЗГОВИКА,

ДЕРЖАТЕЛЯ БОКОВОГО ЭЛЕМЕНТА ЗАДНЕГО БАМПЕРА
И УГЛОВОГО КРОНШТЕЙНА ЗАДНЕГО БАМПЕРА

Сверлом (диаметром 4,5 мм) просверлите отверстие в заклепке, как
показано на рисунке), сломайте заклепку и извлеките ее остатки.
