НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Задний бампер

51-10

ОСНОВНЫЕ ОПЕРАЦИИ ПО СБОРКЕ

 УСТАНОВКА УСИЛИТЕЛЯ ЗАДНЕГО БРЫЗГОВИКА,

ДЕРЖАТЕЛЯ БОКОВОГО ЭЛЕМЕНТА ЗАДНЕГО БАМПЕРА
И УГЛОВОГО КРОНШТЕЙНА ЗАДНЕГО БАМПЕРА

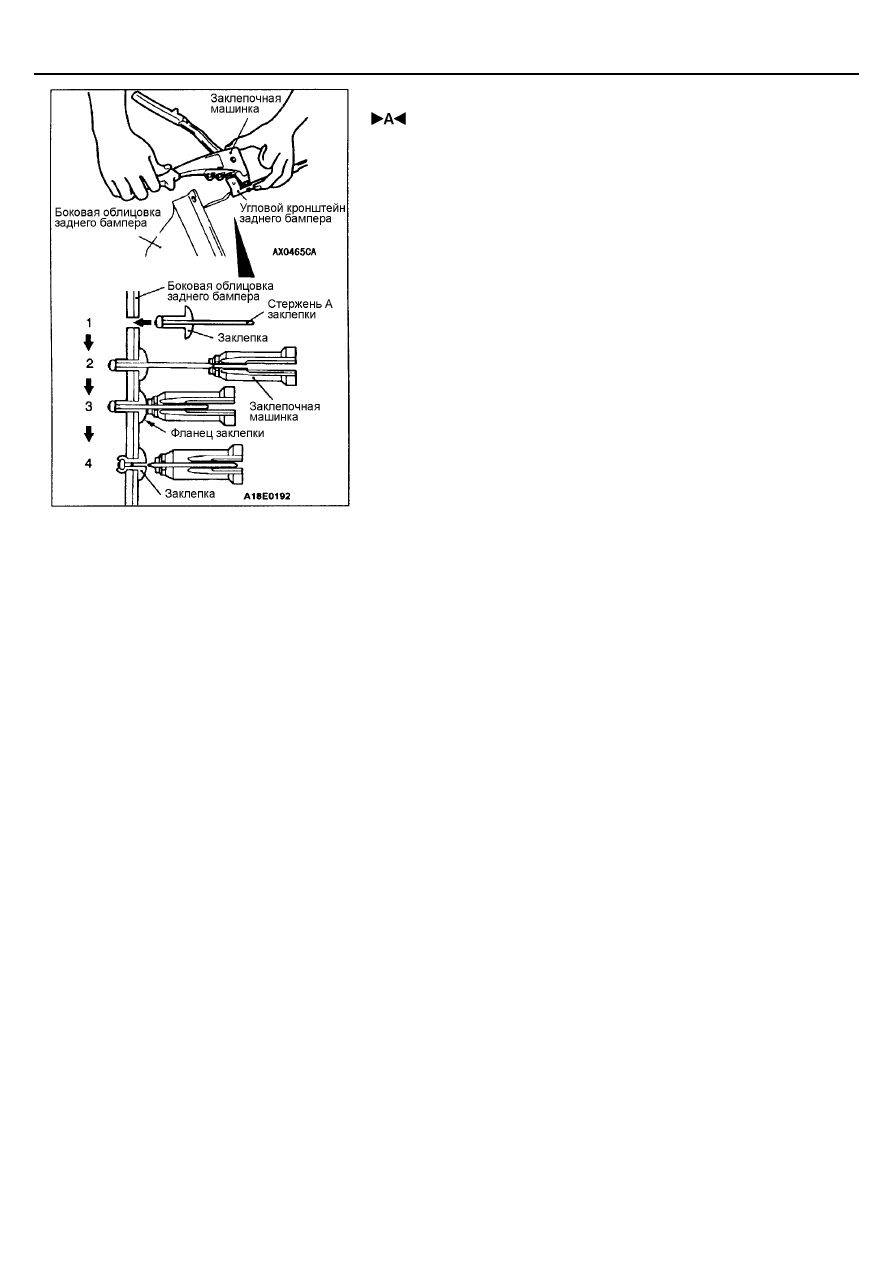

Для выполнения этой операции при помощи заклепочной машинки
установите заклепку:
1.

Установите заклепку в совмещенные отверстия соединяемых деталей
(боковую облицовку заднего бампера, усилитель заднего брызговика,
держатель бокового элемента или угловой кронштейн заднего
бампера).

2.

Соедините стержень заклепки (А) с рабочим органом заклепочной
машинки (как показано на рисунке).

3.

Обожмите заклепку машинкой и приведите ее в действие.

4.

Стержень заклепки оборвется в тонком месте (А), и заклепка встанет
на место.

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Опоры багажника крыши / Молдинги

51-11

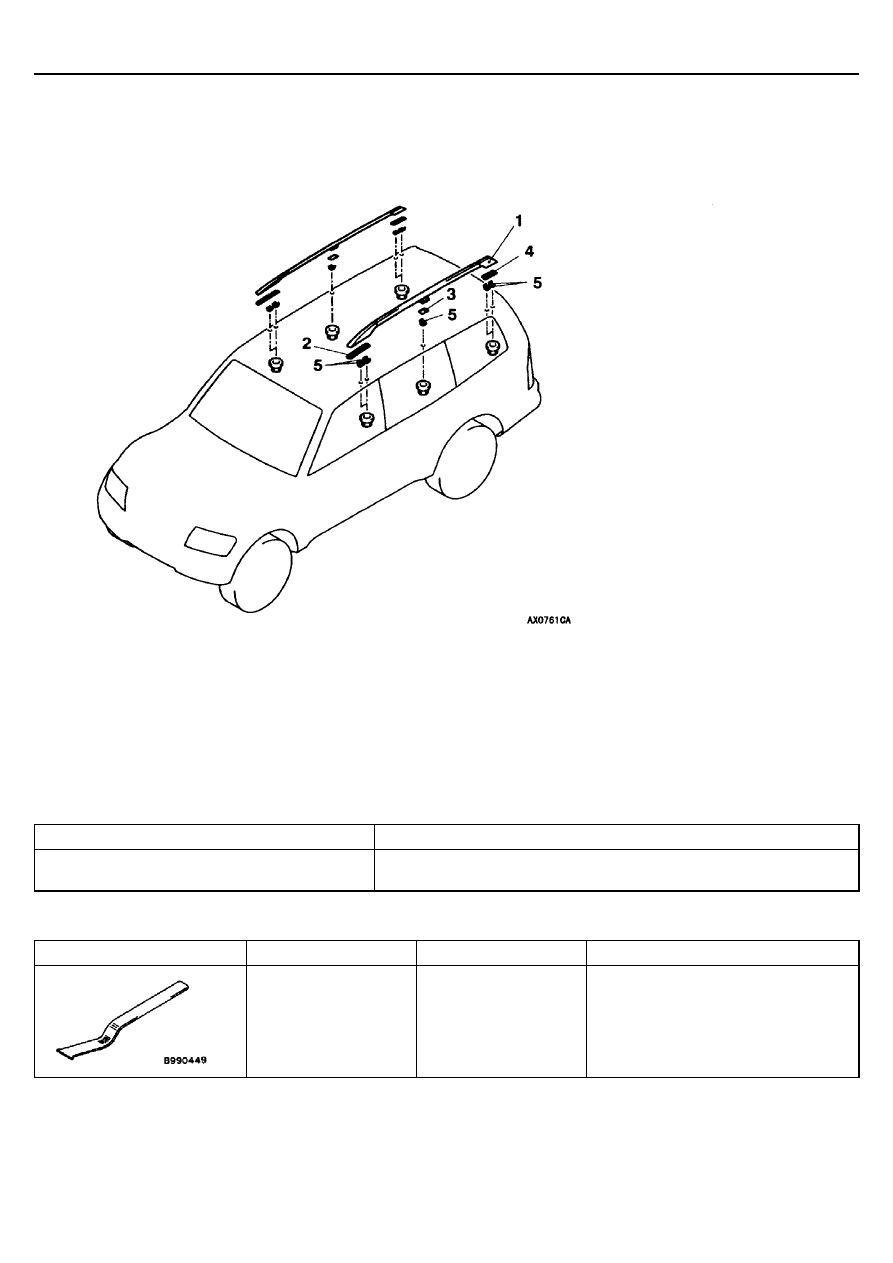

ОПОРЫ БАГАЖНИКА КРЫШИ

ОПОРЫ БАГАЖНИКА КРЫШИ

СНЯТИЕ И УСТАНОВКА

Последовательность снятия деталей:

•

  Облицовка потолка

•

  Набор кронштейнов

(см. ГЛАВУ 42 – Люк)

1. Оборы багажника крыши в сборе

2. Передняя накладка крепления багажника
3. Средняя накладка крепления багажника
4. Задняя накладка крепления багажника
5. Крепление багажника

МОЛДИНГИ

КЛЕЙ

Место применения

Рекомендуемые клеи

Молдинги колесных арок и дверные молдинги

Двусторонняя лента (4 мм шириной и 1,2 мм толщиной, 12 мм шириной и
1,2 мм толщиной, 5 мм шириной и 1,2 мм толщиной)

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Наименование

Применение

МВ990449

Съемник молдингов
стекол

Снятие водоотводящего молдинга
крыши, и т. п.

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Молдинги

51-12

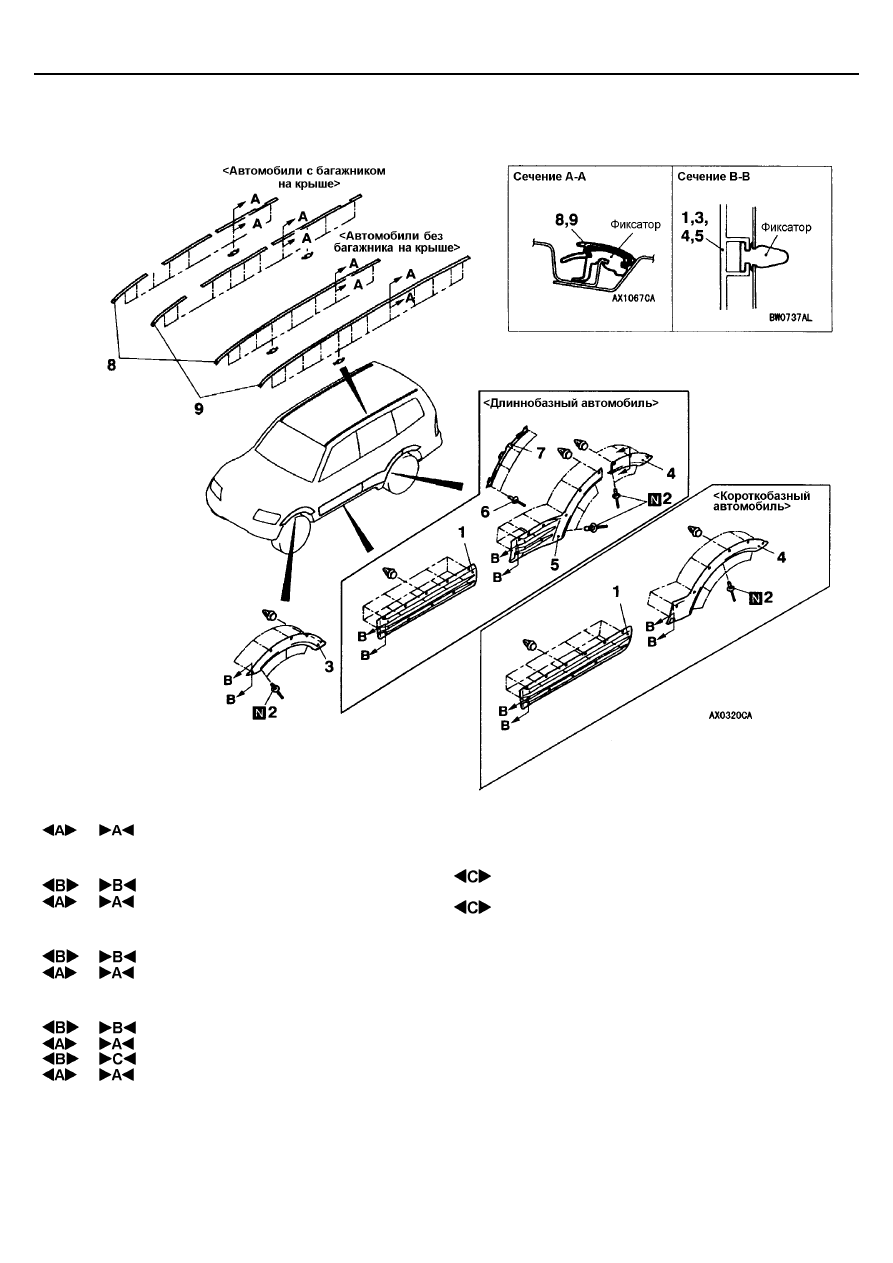

МОЛДИНГИ

СНЯТИЕ И УСТАНОВКА

1. Молдинг передней двери

Последовательность снятия молдинга
арок передних колес:
2. Заклепка А
3. Молдинг арок передних колес

Последовательность снятия молдинга
арок задних колес:
2. Заклепка А
4. Молдинг арок задних колес

Последовательность снятия
молдингов задних боковых дверей:
2. Заклепка А
5. Молдинг задних боковых дверей
6. Заклепка В
7. Конштейн молдинга задних боковых

дверей

Последовательность снятия
водоотводящих молдингов крыши:

•

  Багажник крыши в сборе

8. Водоотводящий молдинг крыши

áКороткобазный автомобильñ

9. Водоотводящий молдинг крыши

áДлиннобазный автомобильñ

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Молдинги

51-13

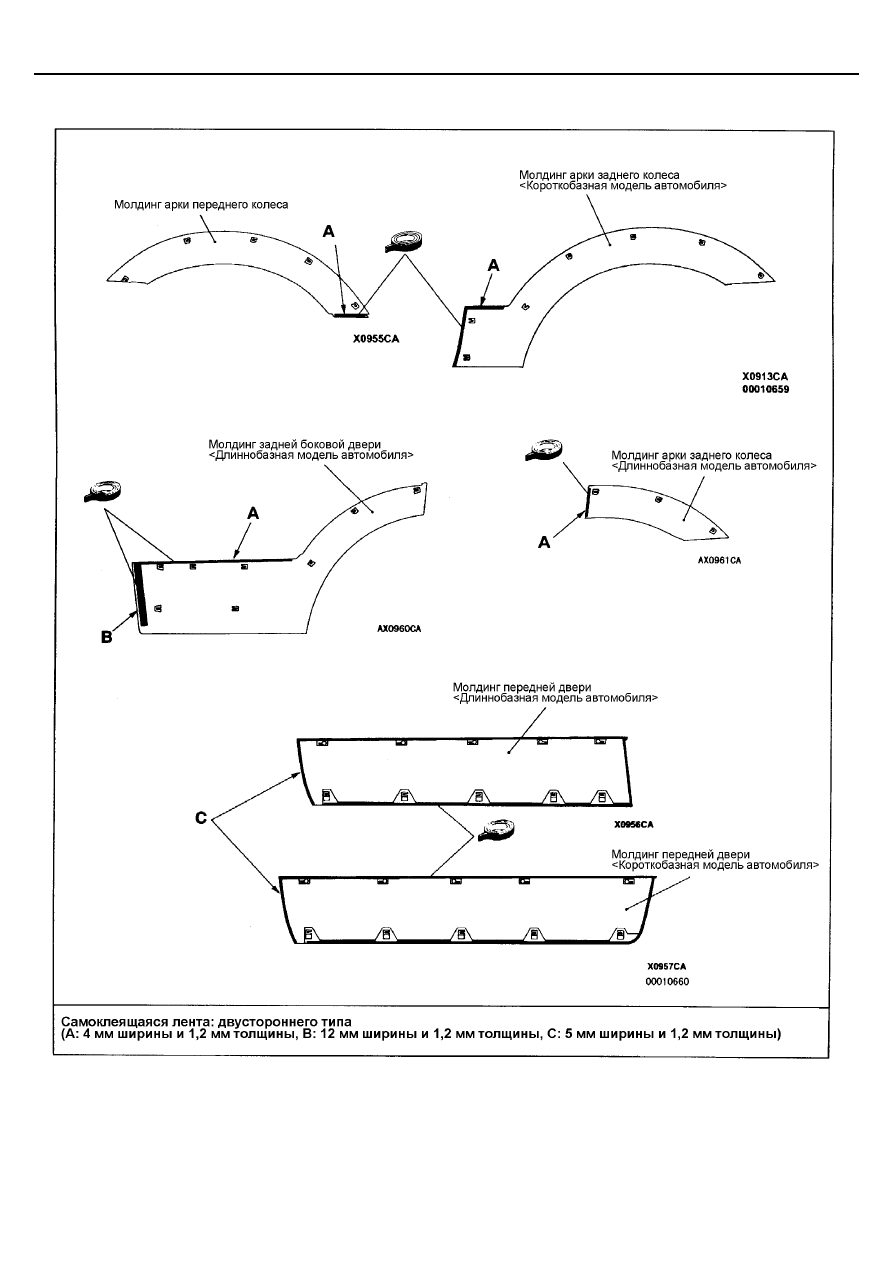

Расположение двусторонней самоклеящейся ленты
