Mitsubishi Pajero (2001+). Руководство - часть 274

51-2

ОБОГРЕВАТЕЛЬ ЩЕТОК
СТЕКЛООЧИСТИТЕЛЯ..................... 32

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ.................32

ОБОГРЕВАТЕЛЬ ЩЕТОК
СТЕКЛООЧИСТИТЕЛЯ................................33

ЭМБЛЕМЫ ........................................ 35

ЭМБЛЕМЫ....................................................35

НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО
ВИДА..................................................36

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ ................ 36

ПОИСК НЕИСПРАВНОСТЕЙ...................... 36

НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА... 37

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Передний бампер

51-3

ПЕРЕДНИЙ БАМПЕР

КЛЕЙ

Место применения

Рекомендуемый клей

Боковая накладка переднего бампера

Клейкая лента: 2-х сторонняя (толщиной 1,2 мм и шириной 5 мм)

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Наименование

Применение

МВ990784

Съемник декоративных
деталей

Снятие фиксаторов переднего бампера

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Передний бампер

51-4

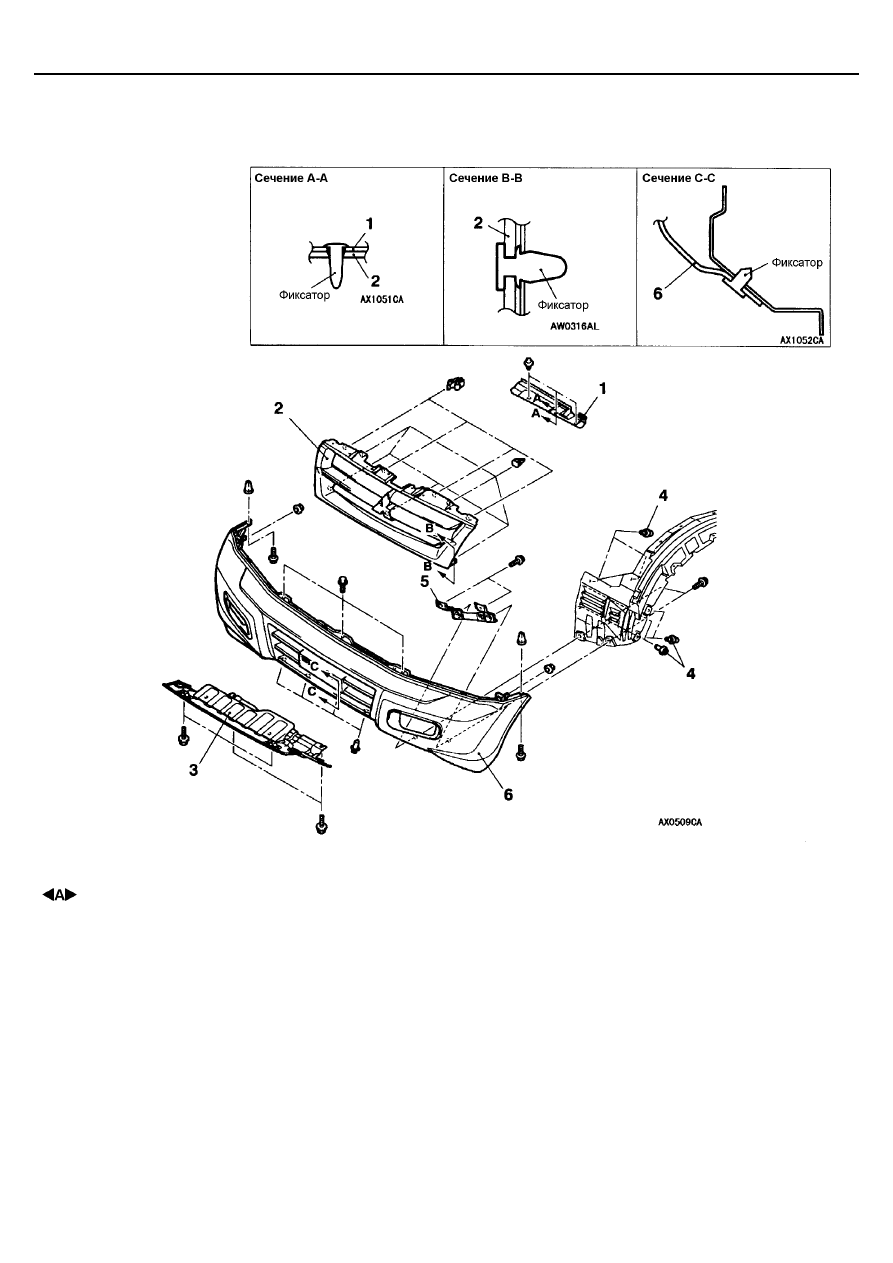

ПЕРЕДНИЙ БАМПЕР

СНЯТИЕ И УСТАНОВКА

Последовательность снятия:
1. Крышка радиатора
2. Облицовка радиатора
3. Передний защитный кожух
4. Фиксатор подкрылка

5. Нижняя опора переднего бампера

•

  Разъем жгута проводов противотуманных

фар

6. Передний бампер в сборе

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Передний бампер

51-5

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

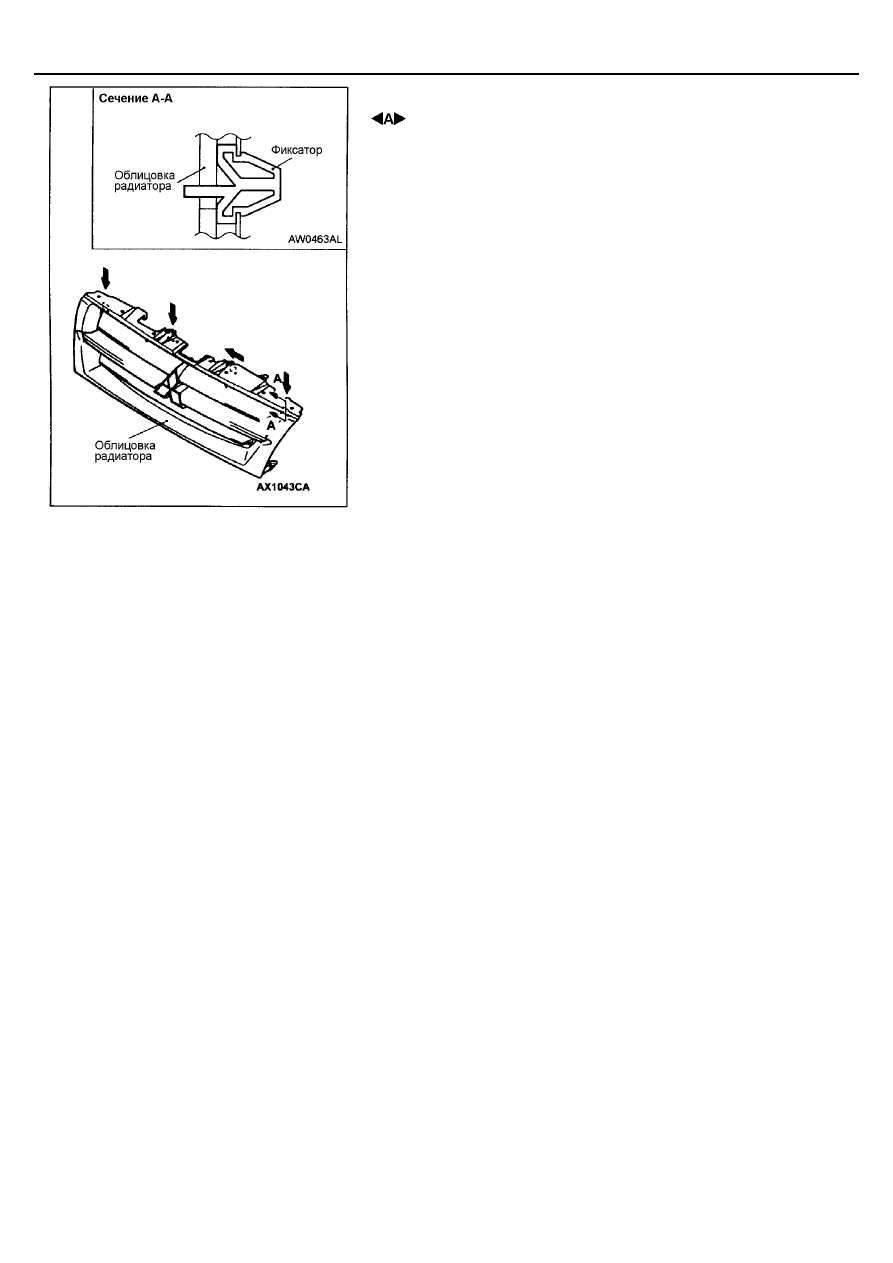

 СНЯТИЕ ОБЛИЦОВКИ РАДИАТОРА

Потяните облицовку радиатора на себя и одновременно сдвиньте усики
фиксаторов в направлении стрелок (см. рисунок) плоским жалом отвертки:
это облегчает снятие облицовки радиатора.
