КУЗОВ -

Люк

42-52

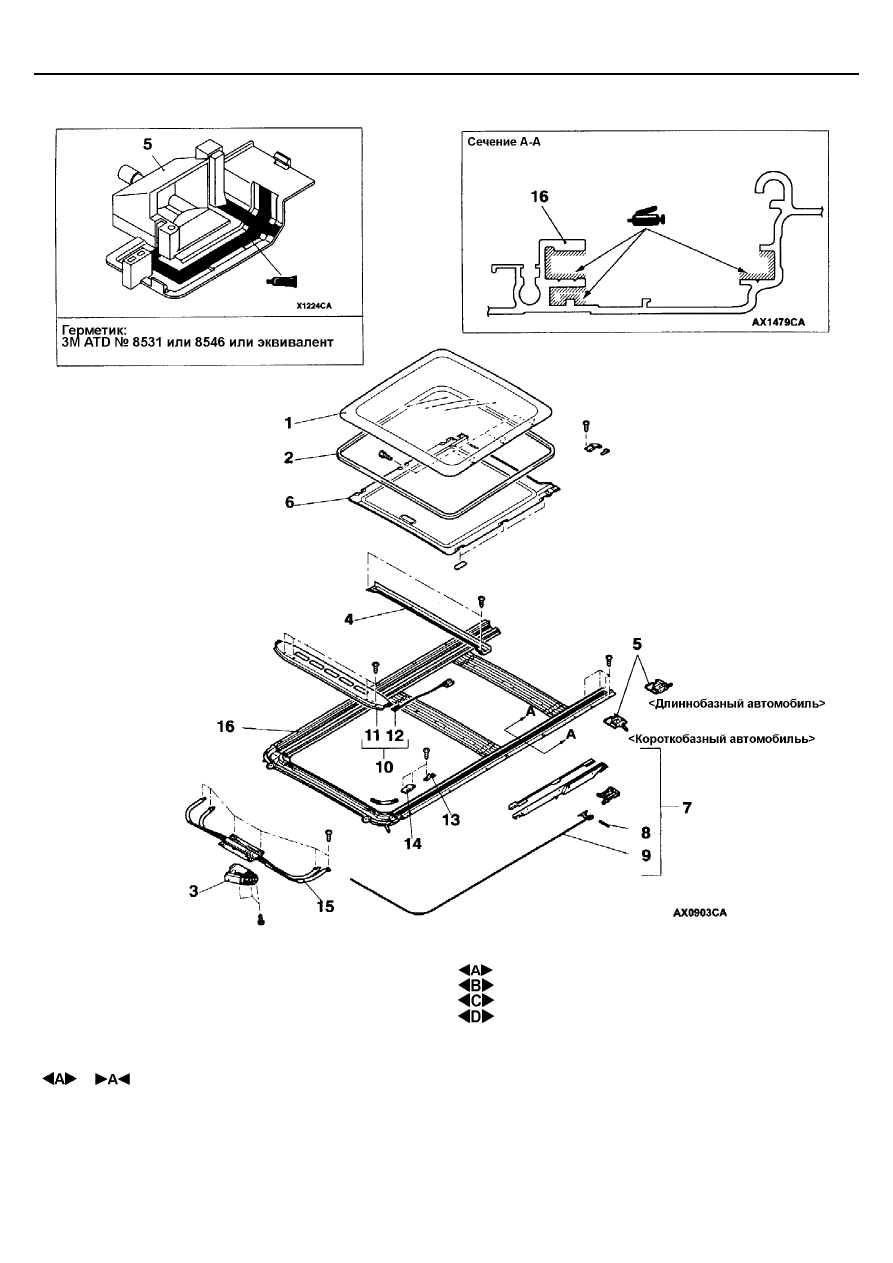

РАЗБОРКА И СБОРКА

Последовательность разборки:
1. Стекло люка в сборе
2. Уплотнитель
3. Электродвигатель люка
4. Водоотводящий канал
5. Задний водоотвод
6. Противосолнечная шторка в сборе
7. Трос привода люка в сборе
8. Соединительный штифт

9. Трос привода люка
10. Дефлектор в сборе
11. Дефлектор
12. Тяга дефлектора
13. Установочная пластина
14. Передняя крышка
15. Направляющая оплетка троса привода

люка

16. Направляющие салазки в сборе

КУЗОВ -

Люк

42-53

ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

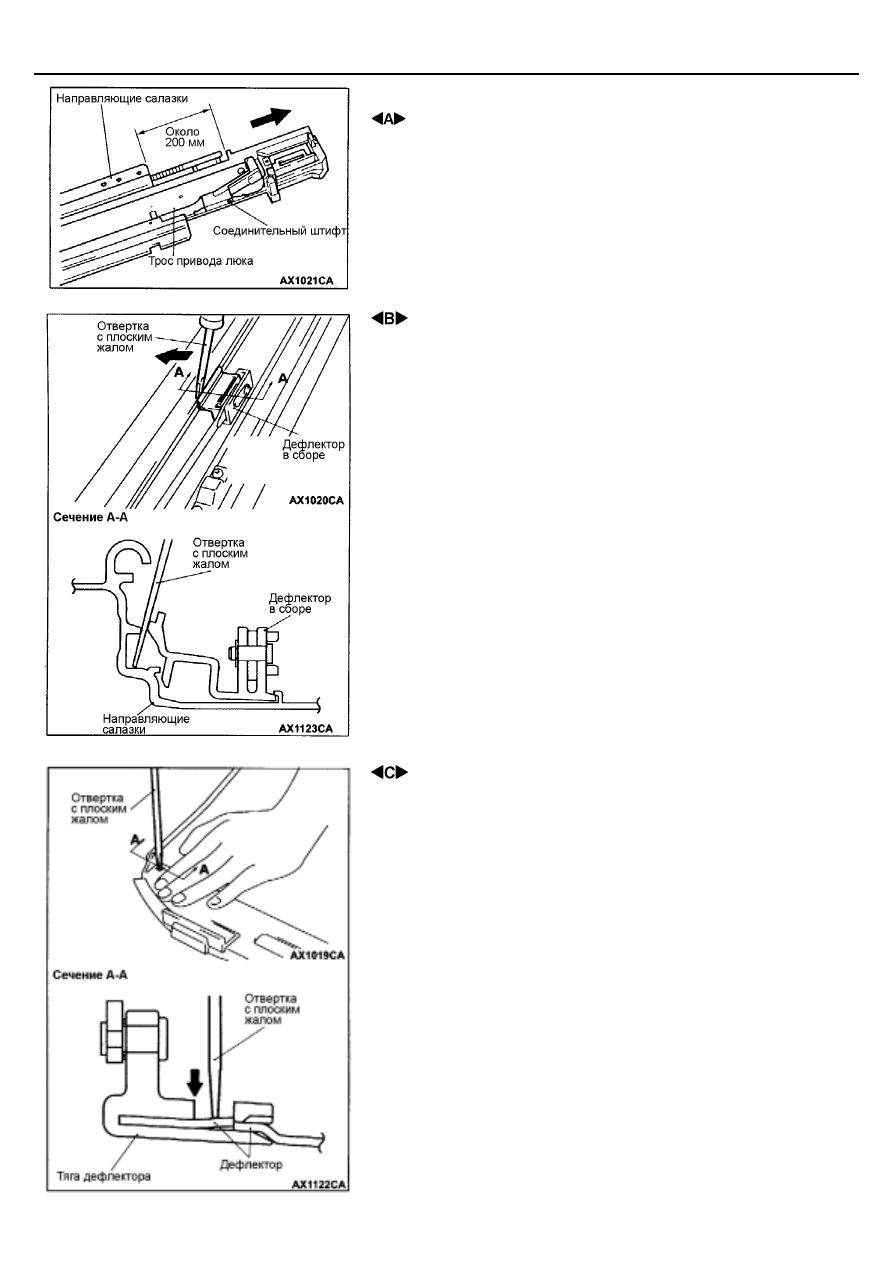

СНЯТИЕ СОЕДИНИТЕЛЬНОГО ШТИФТА/ТРОСА

ПРИВОДА ЛЮКА

После того, как вытянут трос привода люка в сборе, как показано на
рисунке, снимите соединительный штифт и трос привода.

 СНЯТИЕ ДЕФЛЕКТОРА ЛЮКА В СБОРЕ

Покачайте отвертку с плоским жалом как показано на рисунке чтобы снять
дефлектор в сборе.

 СНЯТИЕ ДЕФЛЕКТОРА/ТЯГИ ДЕФЛЕКТОРА

Плоским жалом отвертки отделите дефлектор от тяги дефлектора, как
показано на рисунке.

КУЗОВ -

Люк

42-54

ОСНОВНЫЕ ОПЕРАЦИИ ПО СБОРКЕ

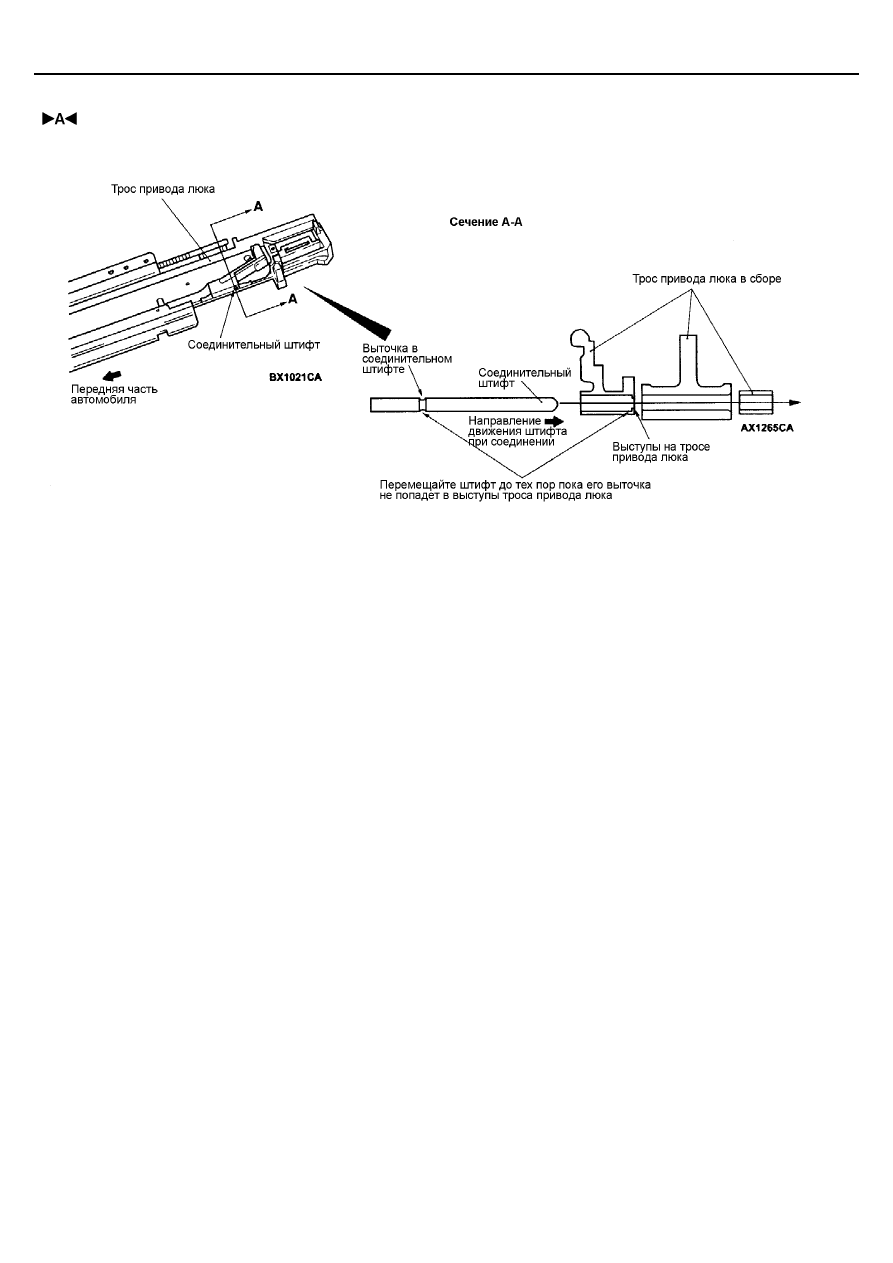

 УСТАНОВКА СОЕДИНИТЕЛЬНОГО ШТИФТА

Эта операция выполняется вне автомобиля. Соедините штифт с тросом привода люка в последовательности, приведенной на
рисунке.

51-1

НАРУЖНЫЕ ЭЛЕМЕНТЫ

КУЗОВА

СОДЕРЖАНИЕ

ПЕРЕДНИЙ БАМПЕР.......................... 3

КЛЕЙ .............................................................. 3

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ.................. 3

ПЕРЕДНИЙ БАМПЕР.................................... 4

ЗАДНИЙ БАМПЕР .............................. 8
ОПОРЫ БАГАЖНИКА КРЫШИ ....... 11
МОЛДИНГИ ....................................... 11

КЛЕЙ .............................................................11

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ.................11

МОЛДИНГИ ..................................................12

НАКЛАДКИ ........................................ 16

КЛЕЙ .............................................................16

НАКЛАДКИ ...................................................17

БРЫЗКОВИКИ .................................. 19

КЛЕЙ .............................................................19

БРЫЗГОВИКИ..............................................19

ЗАДНИЙ СПОЙЛЕР...........................21

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ ................ 21

ЗАДНИЙ СПОЙЛЕР .................................... 21

БОКОВАЯ ПОДНОЖКА ....................22

БОКОВАЯ ПОДНОЖКА .............................. 22

СТЕКЛООЧИСТИТЕЛЬ И
ОМЫВАТЕЛЬ ВЕТРОВОГО
СТЕКЛА..............................................23

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕМОНТА И
РЕГУЛИРОВКИ............................................ 23

ПОИСК НЕИСПРАВНОСТЕЙ...................... 23

СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ
ВЕТРОВОГО СТЕКЛА................................. 24

СТЕКЛООЧИСТИТЕЛЬ И
ОМЫВАТЕЛЬ ЗАДНЕГО
СТЕКЛА..............................................28

СПРАВОЧНЫЕ ЗНАЧЕНИЯ ....................... 28

ПОИСК НЕИСПРАВНОСТЕЙ...................... 28

СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ
ЗАДНЕГО СТЕКЛА...................................... 28

ОМЫВАТЕЛЬ ФАР ГОЛОВНОГО
СВЕТА................................................31

ПОИСК НЕИСПРАВНОСТЕЙ...................... 31

ОМЫВАТЕЛЬ ФАР ГОЛОВНОГО СВЕТА. 31

Продолжение на следующей странице
