КУЗОВ -

Люк

42-48

ЛЮК

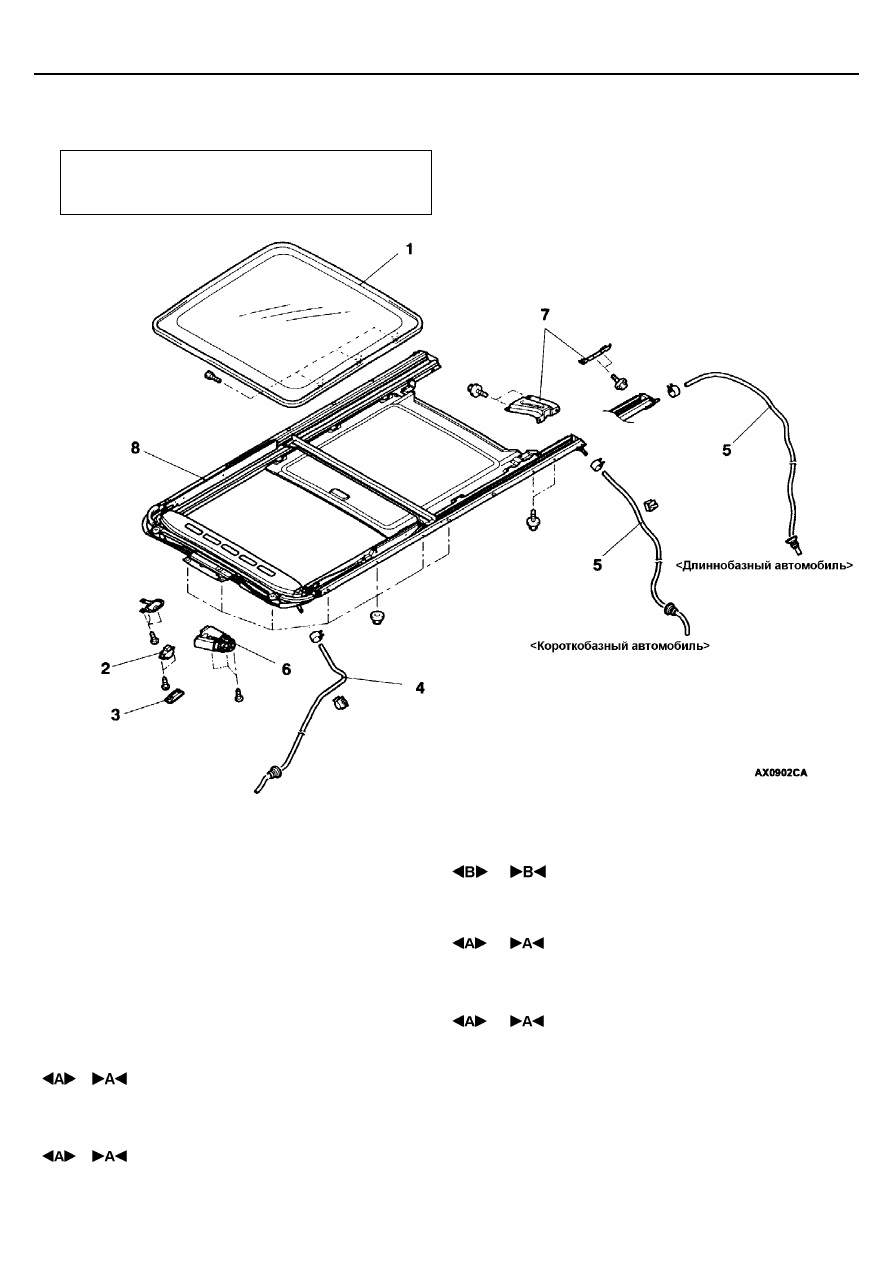

СНЯТИЕ И УСТАНОВКА

Заключительные операции:



Проверка герметичности люка (см. стр. 42-47).



Регулировка установки люка (см. стр. 42-47).

1. Стекло крышки люка в сборе

Последовательность снятия
переключателя электропривода
крышки люка:
2. Крышка переключателя электропривода

крышки люка

3. Переключатель электропривода крышки

люка

Последовательность снятия
дренажного шланга:

  Защитный козырек

  Задний брызговик (задний дренажный

шланг)

  Панель приборов в сборе

(см. ГЛАВУ 52А)

4. Дренажный шланг (передняя сторона)

  Водовод стойки (со стороны пассажира)

(см. ГЛАВУ 55)

  Водовод у заднего бокового стекла (со

стороны пассажира) (см. ГЛАВУ 55)

5. Дренажный шланг (задняя сторона)

Последовательность снятия
электродвигателя привода люка:

  Облицовка потолка

6. Электродвигатель привода люка

Последовательность снятия люка в
сборе:

  Облицовка потолка

4. Дренажный шланг (передняя сторона)

  Водовод стойки (со стороны пассажира)

(см. ГЛАВУ 55)

  Водовод у заднего бокового стекла

(со стороны пассажира) (см. ГЛАВУ 55)

5. Дренажный шланг (задняя сторона)
7. Набор кронштейнов
8. Люк в сборе

КУЗОВ -

Люк

42-49

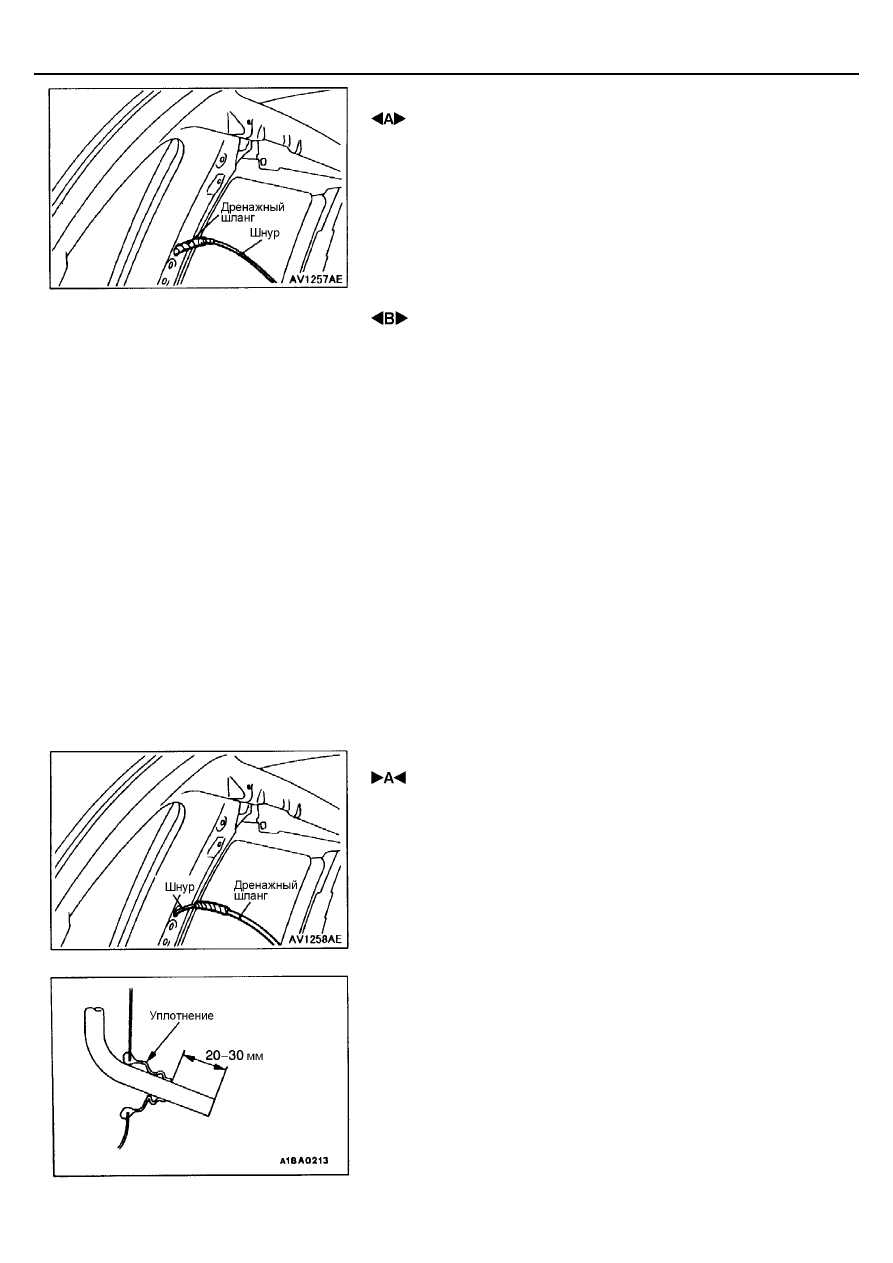

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ДРЕНАЖНОГО ШЛАНГА

Привяжите к концу дренажного шланга шнур и обмотайте изолентой место
соединения. Затем вытащите дренажный шланг из салона автомобиля.

 СНЯТИЕ ЭЛЕКТРОДВИГАТЕЛЯ ПРИВОДА ЛЮКА

Внимание:
Перед снятием электродвигателя привода люка полностью закройте
крышку люка. Если положения полного закрытия крышки люка и
электродвигателя не совпадают, это ведет к нарушению работы
привода люка.
ПРИМЕЧАНИЕ:
При наличии неисправности в электродвигателе привода люка, которая не
дает возможности полностью закрыть люк, шестигранным ключом (Allen
Wrench), вращая шестерню привода электродвигателя, полностью
закройте люк.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ДРЕНАЖНОГО ШЛАНГА

1.

Привяжите шнур, который использовался при снятии дренажного
шланга, к шлангу так, чтобы в месте соединения отсутствовали
неровности.

2.

Потяните за шнур и вытяните дренажный шланг.

3. Установите уплотнение, затем выдвиньте дренажный шланг

относительно уплотнения как показано на рисунке.

КУЗОВ -

Люк

42-50

 УСТАНОВКА ЭЛЕКТРОДВИГАТЕЛЯ ПРИВОДА ЛЮКА

áУСТАНОВКА БЫВШЕГО В УПОТРЕБЛЕНИИ

ЭЛЕКТРОДВИГАТЕЛЯ ПРИВОДА ЛЮКА

ñ

1.

Установите стекло люка в сборе и электродвигатель привода люка в
сборе в полностью закрытое положение.

2.

Подсоедините разъем жгута проводов электродвигателя привода
люка и разъем жгута проводов концевого выключателя люка к
разъему жгута проводов автомобиля.

3.

Включите электропривод люка и убедитесь в том, что люк
открывается и закрывается без затруднений.

áУСТАНОВКА НОВОГО ЭЛЕКТРОДВИГАТЕЛЯ ПРИВОДА

ЛЮКА

ñ

1.

Установите стекло люка в сборе и электродвигатель привода люка в
сборе в полностью закрытое положение.

2.

Подсоедините разъем жгута проводов электродвигателя привода
люка и разъем жгута проводов концевого выключателя люка к
разъему жгута проводов автомобиля.

3.

Выключателем люка сдвиньте его до полностью открытого положения
и затем наклоните его (с шагом 30 мм) до полностью открытого
(откинутого) положения, после чего удерживайте нажатым
выключатель люка в течение не менее 3 с.

4.

Включите выключатель (режим – «ЗАКРЫТИЕ» – “CLOSE”) в режиме
разового его касания чтобы люк полностью закрылся.

5.

Включите выключатель (режим – «ОТКРЫТИЕ» – “OPEN”) в режиме
разового его касания чтобы люк полностью открылся.

6.

Включите выключатель (режим – «ЗАКРЫТИЕ» – “CLOSE”) в режиме
разового его касания чтобы люк полностью закрылся.

7.

Переведите выключатель в режим наклона люка и убедитесь в том,
что процесс «обучения» закончился.
ПРИМЕЧАНИЕ:
(1) В процессе «обучения» используйте только выключатель

«ЗАКРЫТИЕ – ОТКРЫТИЕ» - “CLOSE – OPEN” чтобы
перемещать люк от полностью закрытого положения до
положения максимального наклона и полностью открытого
положения. Во время «обучения» выключатель «НАКЛОНА» –
“TILT UP” , при нажатии на него, не работает. Поэтому
электронный блок управления люком прекращает процесс
"самообучения" как только люк занимает наклонное положение.

(2) Когда режим работы противозащемляющего механизма люка

находится в нейтральном положении, люк перемещается при
включении только на 30 мм.

КУЗОВ -

Люк

42-51

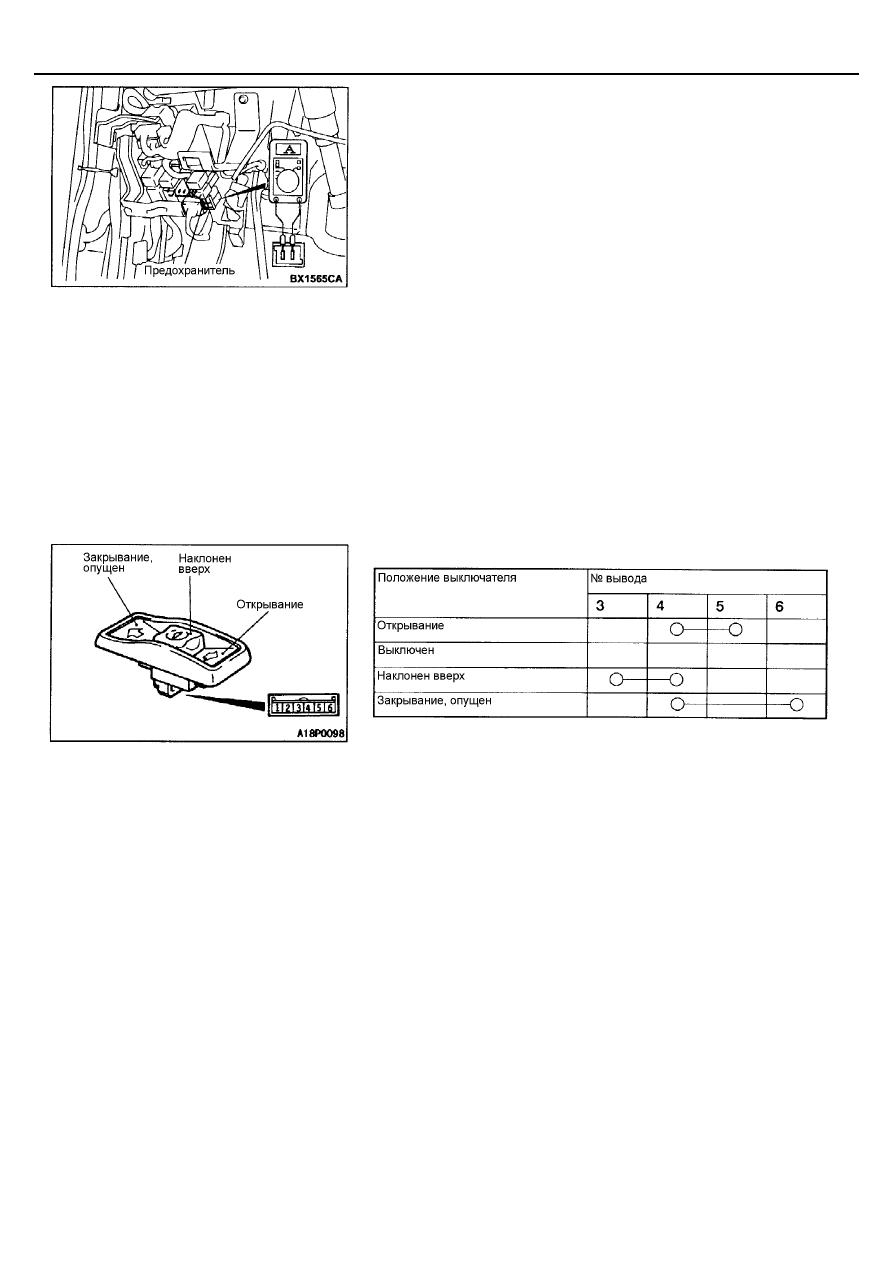

ПРОВЕРКА РАБОЧЕГО ТОКА ЦЕПИ ПРИВОДА ЛЮКА

1.

Снимите предохранитель электропривода люка и подсоедините
тестер как показано на рисунке.

2.

Нажмите переключатель электропривода люка в положение ON (Вкл.)
и измерьте величины рабочего тока при перемещении люка за
исключением моментов, когда он начинает движение, полностью
открыт, полностью закрыт и когда он полностью наклонен вверх.
Номинальное значение: 7 А или меньше (при 20

°°°°

С)

3.

Если рабочий ток превышает номинальное значение, проверьте
следующее.



Правильность установки, отсутствие заедания или заклинивания
люка в сборе.



Заедание троса привода люка.



Перекос крышки люка.

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ ЦЕПЕЙ ПРИВОДА ЛЮКА
