Mitsubishi Pajero (2001+). Руководство - часть 270

КУЗОВ -

Задняя дверь

42-40

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ

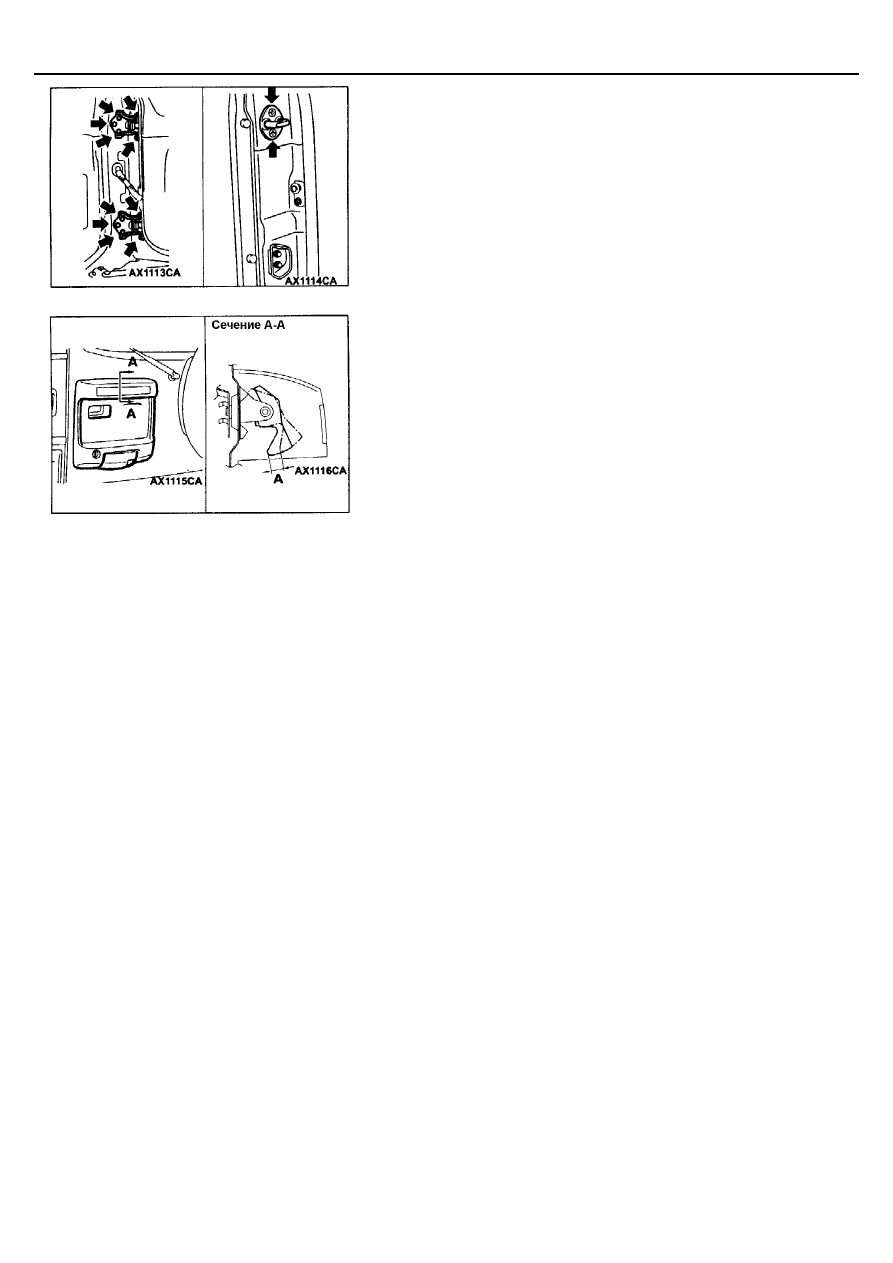

РЕГУЛИРОВКА УСТАНОВКИ ДВЕРИ

1.

Если фиксатор и замок неправильно взаимно установлены,
отрегулируйте их, перемещая фиксатор вперед-назад или вправо-
влево.

2.

При неравномерном прилегании задней двери к дверному проему,
необходимо изменить положение петель и фиксатора или изменить
толщину прокладок (изменить число прокладок).

ПРОВЕРКА СВОБОДНОГО ХОДА РУЧКИ
ЗАМКА ЗАДНЕЙ ДВЕРИ

1.

Измерьте свободный ход ручки замка задней двери.
Номинальная величина (А): 2,3 мм

2.

Если свободный ход ручки замка задней двери не соответствует
номинальному значению, проверьте состояние ручки и замка задней
двери в сборе. Замените узел, если необходимо.

КУЗОВ -

Задняя дверь

42-41

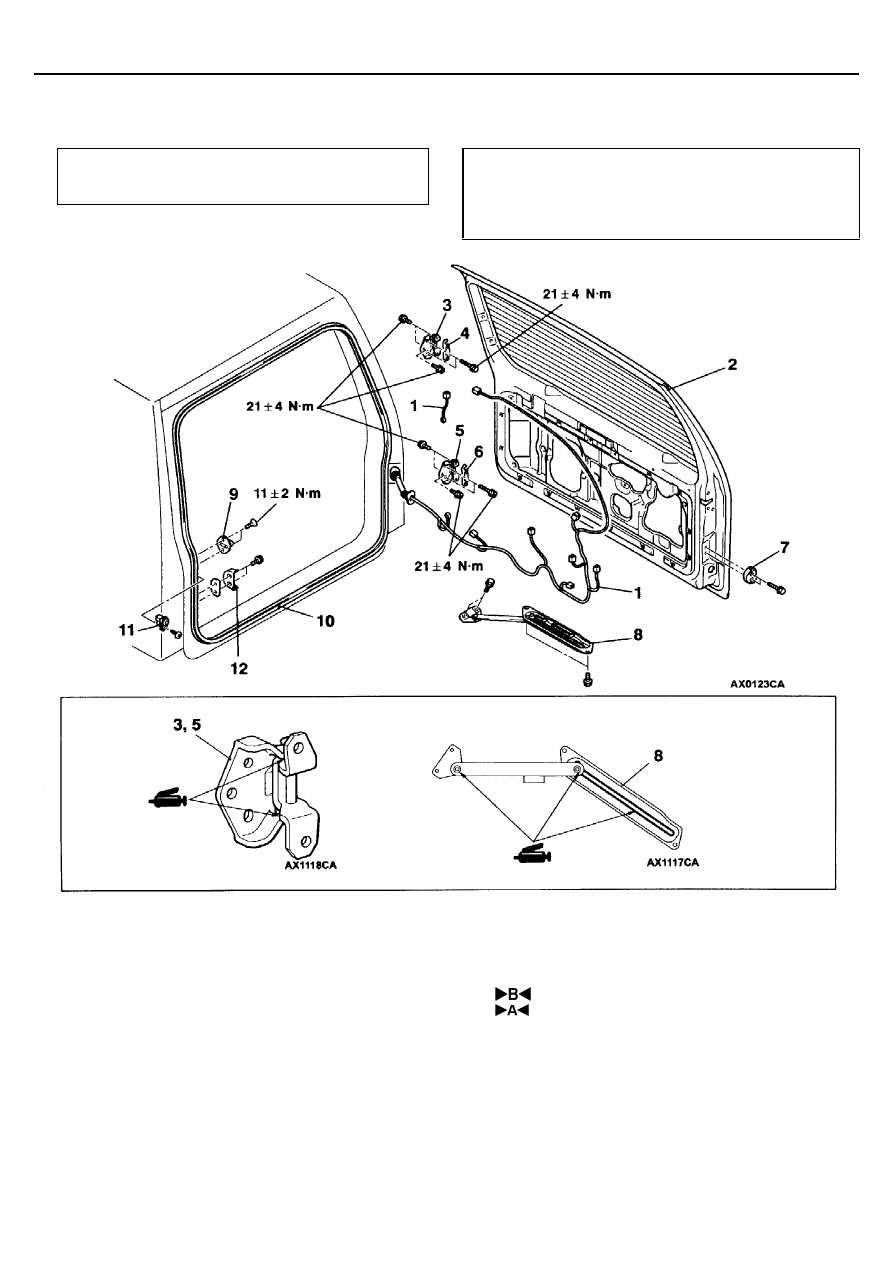

ЗАДНЯЯ ДВЕРЬ В СБОРЕ
СНЯТИЕ И УСТАНОВКА

Предварительные операции:

•



Снятие верхнего стоп-сигнала (см. ГЛАВУ 54А).

•



Снятие запасного колеса.

Заключительные операции:

•



Установка верхнего стоп-сигнала (см. ГЛАВУ 54А).

•



Установка запасного колеса.

•



Регулировка установки двери
(см. стр. 42-40).

Последовательность снятия деталей:

•

  Облицовка и водонепроницаемая пленка

задней двери (см. стр. 42-43)

1. Разъем жгута проводов
2. Задняя дверь в сборе
3. Верхняя петля задней двери
4. Прокладка
5. Нижняя петля задней двери

6. Прокладка
7. Демпфер двери
8. Ограничитель открытия двери
9. Фиксатор двери
10. Уплотнитель задней двери
11. Концевой выключатель двери
12. Направляющая демпфера двери

(ответная часть)

КУЗОВ -

Задняя дверь

42-42

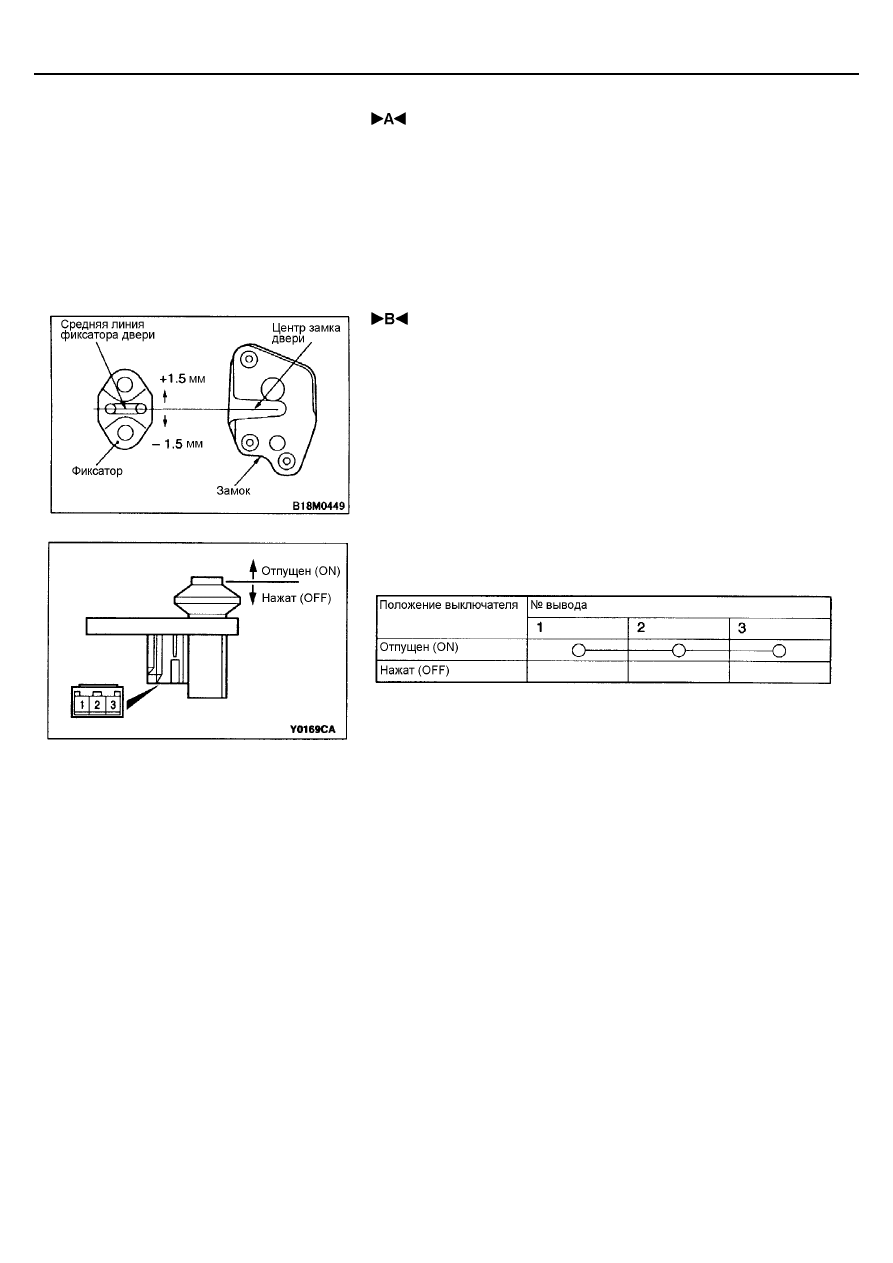

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА УПЛОТНИТЕЛЯ ЗАДНЕЙ ДВЕРИ

Совместите маркированные элементы на уплотнителе задней двери с
центром проема двери кузова автомобиля.

 УСТАНОВКА ФИКСАТОРА ДВЕРИ

Установите фиксатор двери так, чтобы центр фиксатора отклонялся не
более чем на

±

 1,5 мм от центра замка двери.

ПРОВЕРКА

ПРОВЕРКА КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ ДВЕРИ

КУЗОВ -

Задняя дверь

42-43

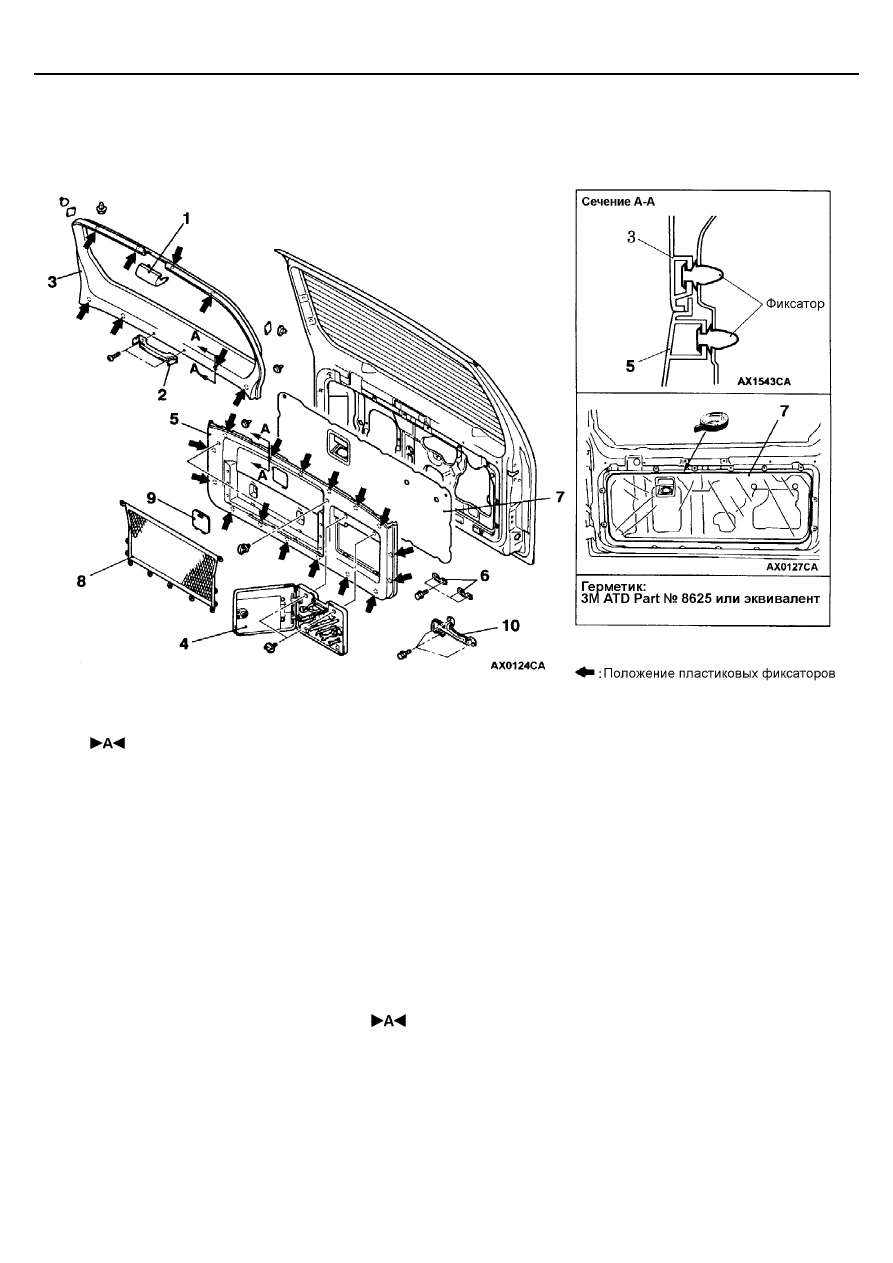

ОБЛИЦОВКА (ОБИВКА) ЗАДНЕЙ ДВЕРИ И ВОДОНЕПРОНИЦАЕМАЯ
ПЛЕНКА

СНЯТИЕ И УСТАНОВКА

Последовательность снятия деталей:
1. Корпус верхнего стоп-сигнала

•

  Верхний стоп-сигнал (см. ГЛАВУ 54А)

2. Внутренняя ручка задней двери
3. Верхняя облицовка задней двери
4. Ящик для инструмента в сборе

5. Нижняя облицовка двери
6. Нижний кронштейн ящика для инструментов
7. Водонепроницаемая пленка
8. Солнцезащитная шторка задней двери
9. Крышка заливной горловины бачка

стеклоомывателя заднего стекла

10. Верхний кронштейн ящика для инструментов

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ВНУТРЕННЕЙ РУЧКИ ЗАДНЕЙ ДВЕРИ

Установите внутреннюю ручку задней двери таким образом, чтобы стрелка
на ее нижней части была ориентирована вверх.
