УПЛОТНИТЕЛЬ ДВЕРИ И НАПРАВЛЯЮЩИЙ ЖЕЛОБОК СТЕКЛА
ДВЕРИ

СНЯТИЕ И УСТАНОВКА

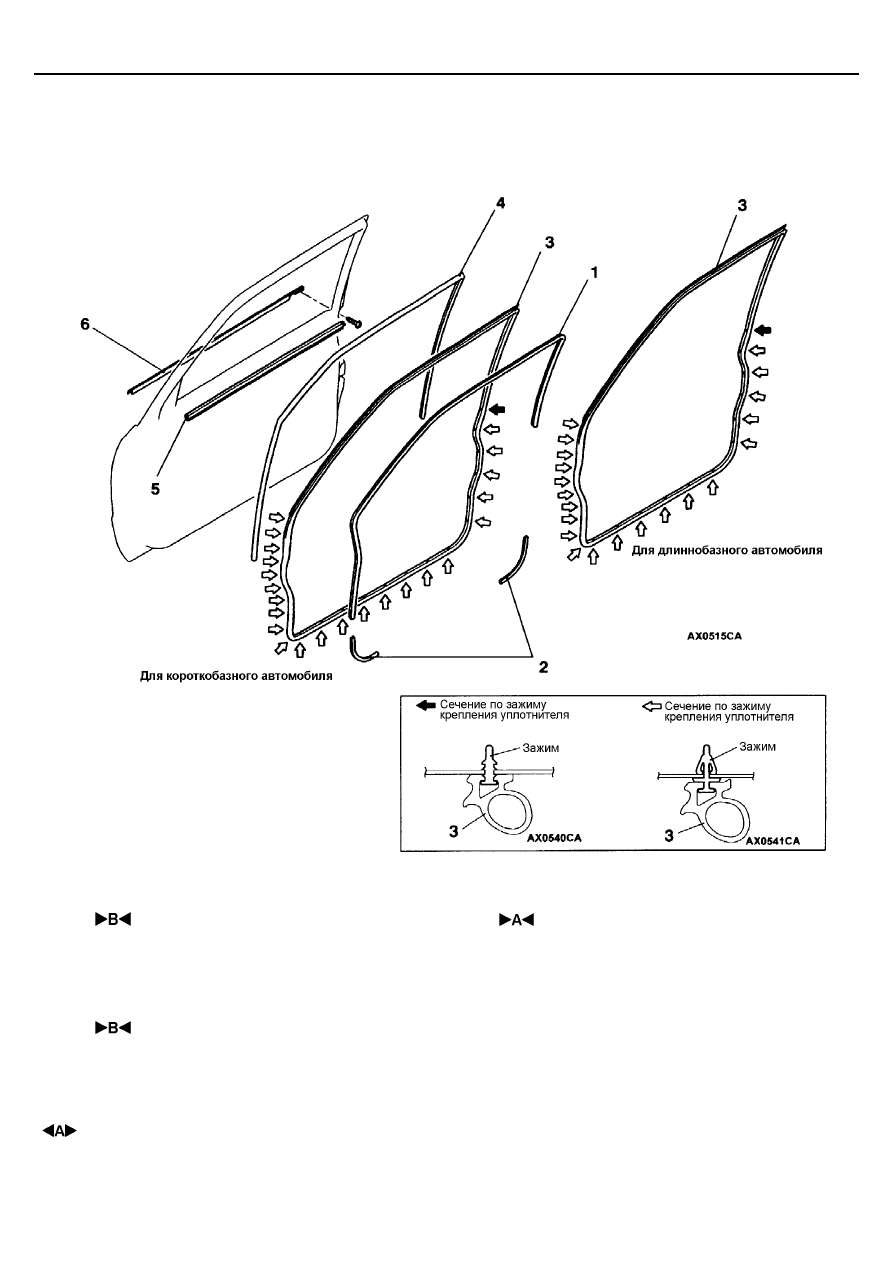

ПЕРЕДНЯЯ ДВЕРЬ

Последовательность снятия
внутреннего уплотнителя двери:
1. Внутренний уплотнитель двери

•

  Накладка защитная передней двери

(см. ГЛАВУ 52А)

•

  Облицовка боковая переднего проема

двери (см. ГЛАВУ 52А)

•

  Нижняя облицовка центральной стойки

(см. ГЛАВУ 52А)

2. Угловой резиновый уплотнитель

Последовательность снятия
наружного уплотнителя двери:

•

  Болты крепления ограничителя хода

двери (со стороны двери
(см. стр. 42-22))

3. Наружный уплотнитель двери

Последовательность снятия
направляющего желобка стекла двери:
4. Направляющий желобок стекла двери

•

  Облицовка передней двери (см. стр. 42-36)

5. Внутренний уплотнитель молдинга окна
двери

Снятие молдинга двери:
6. Молдинг двери

КУЗОВ -

Двери

42-37

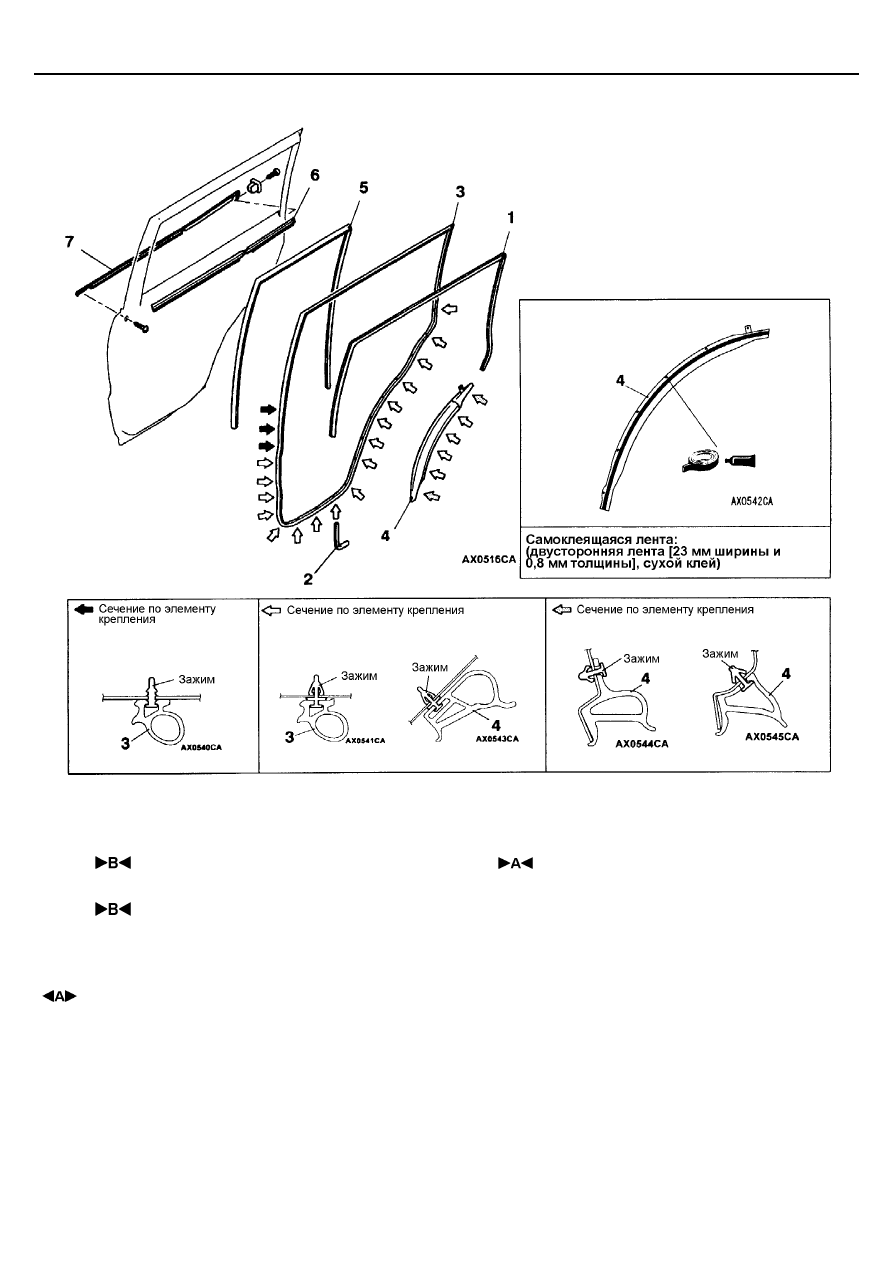

ЗАДНЯЯ БОКОВАЯ ДВЕРЬ

Последовательность снятия
внутреннего уплотнителя двери:
1. Внутренний уплотнитель двери

•

  Нижняя облицовка центральной стойки

(см. ГЛАВУ 52А)
2. Угловой резиновый уплотнитель

Последовательность снятия наружного
уплотнителя двери:

•

  Болты крепления задней боковой двери

(со стороны двери) (см. стр. 42-23)
3. Наружный уплотнитель двери
4. Нижний наружный уплотнитель двери

Последовательность снятия
направляющей стекла двери:
5. Направляющая стекла двери

•

  Облицовка задней боковой двери

(см. стр. 42-25)
6. Внутренний уплотнитель стекла двери

Последовательность снятия молдинга
стекла двери:
7. Молдинг стекла двери

КУЗОВ -

Двери

42-38

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ НАРУЖНОГО УПЛОТНИТЕЛЯ ДВЕРИ

Изготовьте инструмент, размеры которого приведены на рисунке, и
снимите уплотнитель.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА НАРУЖНОГО УПЛОТНИТЕЛЯ ДВЕРИ

Перед установкой уплотнителя, снимите водонепроницаемую пленку.

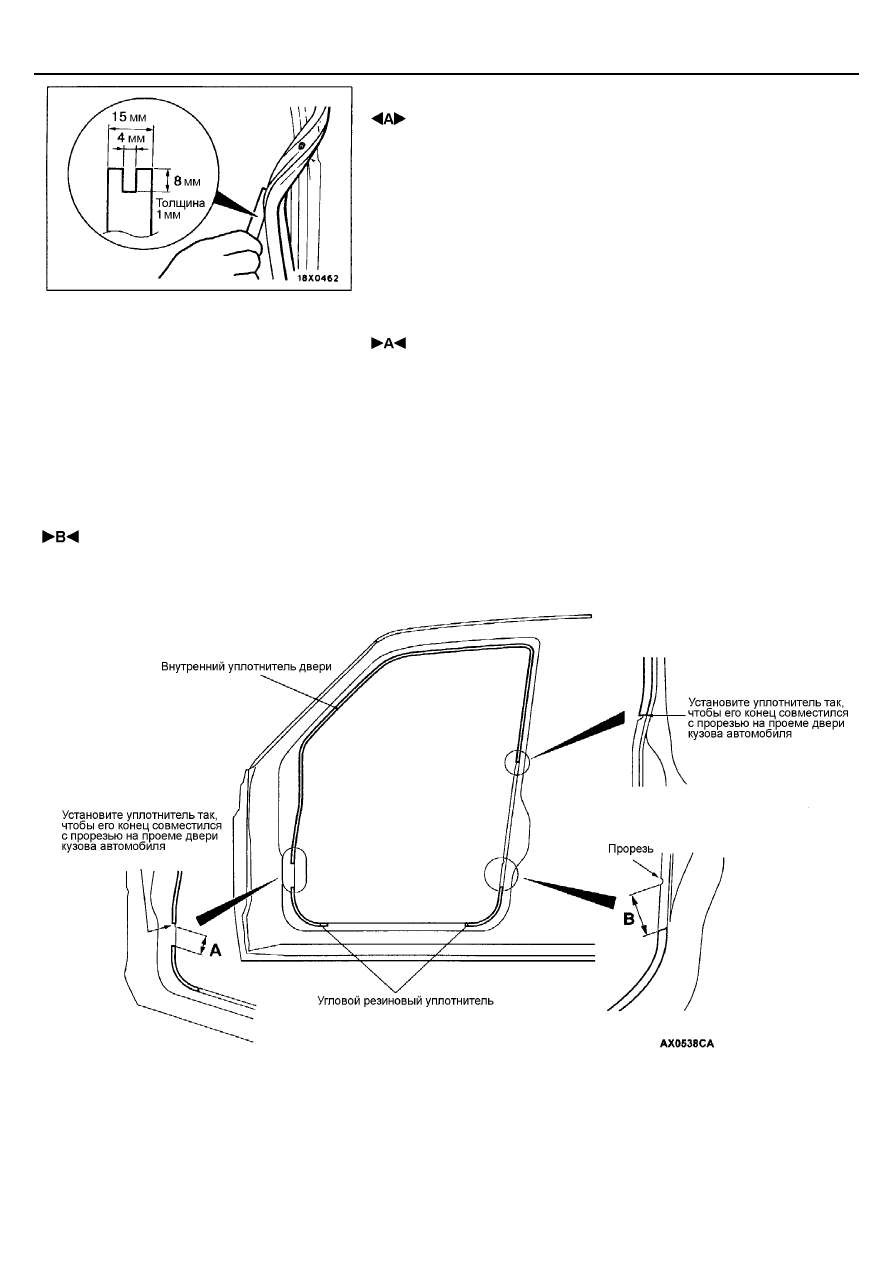

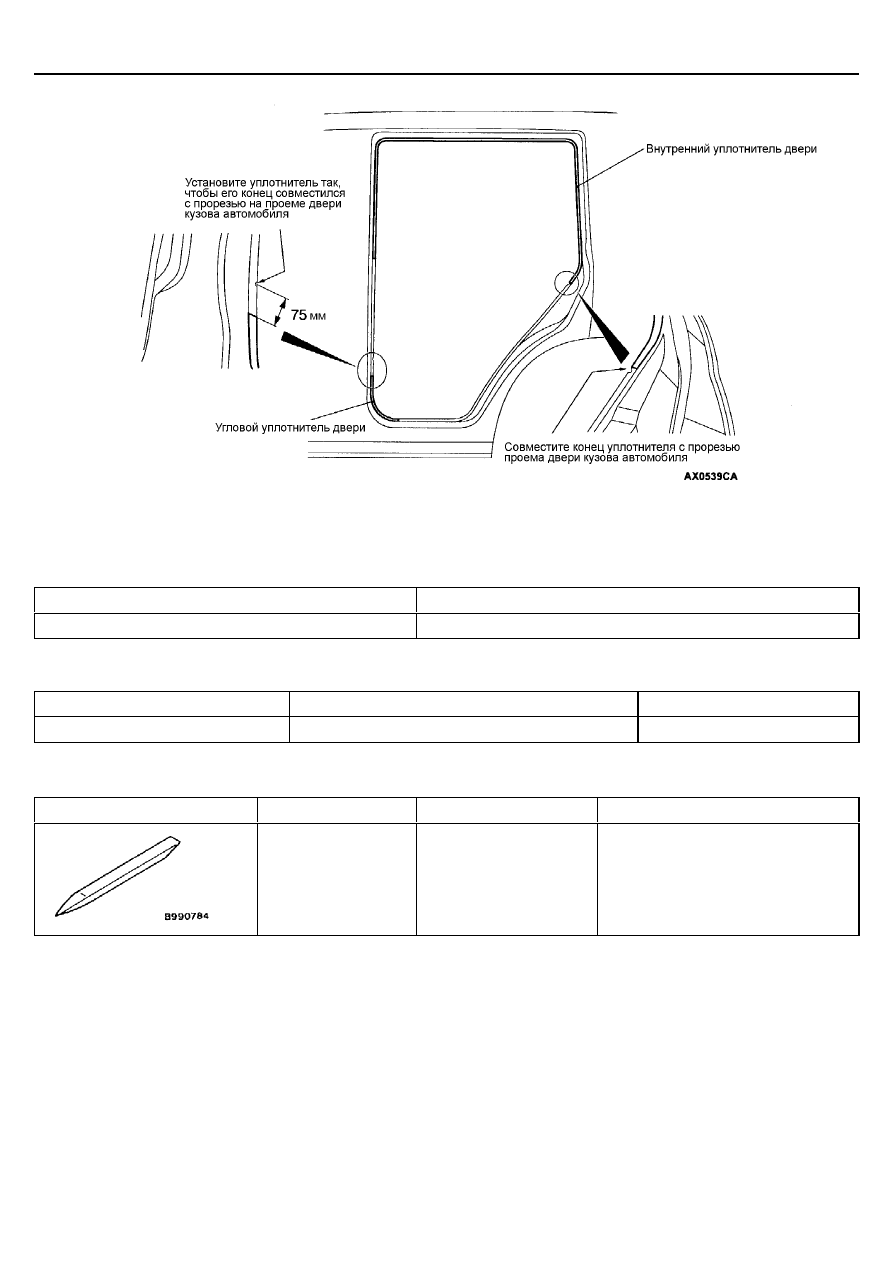

 УСТАНОВКА УГЛОВЫХ УПЛОТНИТЕЛЕЙ/ВНУТРЕННЕГО УПЛОТНИТЕЛЯ ДВЕРИ

Прикрепите угловые уплотнители и внутренний уплотнитель двери в местах, показанных на рисунке ниже.
Расположение мест крепления угловых уплотнителей и внутреннего уплотнителя двери:

ПЕРЕДНЯЯ ДВЕРЬ

А: 87 мм
В: 106 мм (длиннобазный автомобиль)
В: 98 мм (короткобазный автомобиль)

КУЗОВ –

Двери / Задняя дверь

42-39

ЗАДНЯЯ ДВЕРЬ

ЗАДНЯЯ ДВЕРЬ

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕМОНТА И РЕГУЛИРОВИКИ

Позиция

Номинальное значение

Свободный ход ручки замка задней двери, мм

2,3

ГЕРМЕТИК

Позиция

Рекомендуемый герметик

Примечание

Водонепроницаемая пленка

3M ATD Part № 8625 или эквивалент

Ленточный уплотнитель

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Название

Назначение

МВ 990784

Съемник облицовки

Снятие облицовки (обивки) задней
двери

ПОИСК НЕИСПРАВНОСТЕЙ

ПРИМЕЧАНИЕ:
Центральный выключатель стеклоподъемников использует систему SWS, поэтому при проверке центрального выключателя
используйте ГЛАВУ 54В – SWS.
