Mitsubishi Pajero (2001+). Руководство - часть 267

КУЗОВ -

Двери

42-28

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ПЕРЕКЛЮЧАТЕЛЯ И ПАНЕЛИ

ПЕРЕКЛЮЧАТЕЛЯ ЭЛЕКТРОПРИВОДА
СТЕКЛОПОДЪЕМНИКА В СБОРЕ

Подденьте специальным инструментом спереди и сзади переключатель и
панель переключателя электропривода стеклоподъемника в сборе, чтобы
извлечь их из гнезда (см. стр. 42-26, 27 – Положение пластмассовых
фиксаторов и защелок).

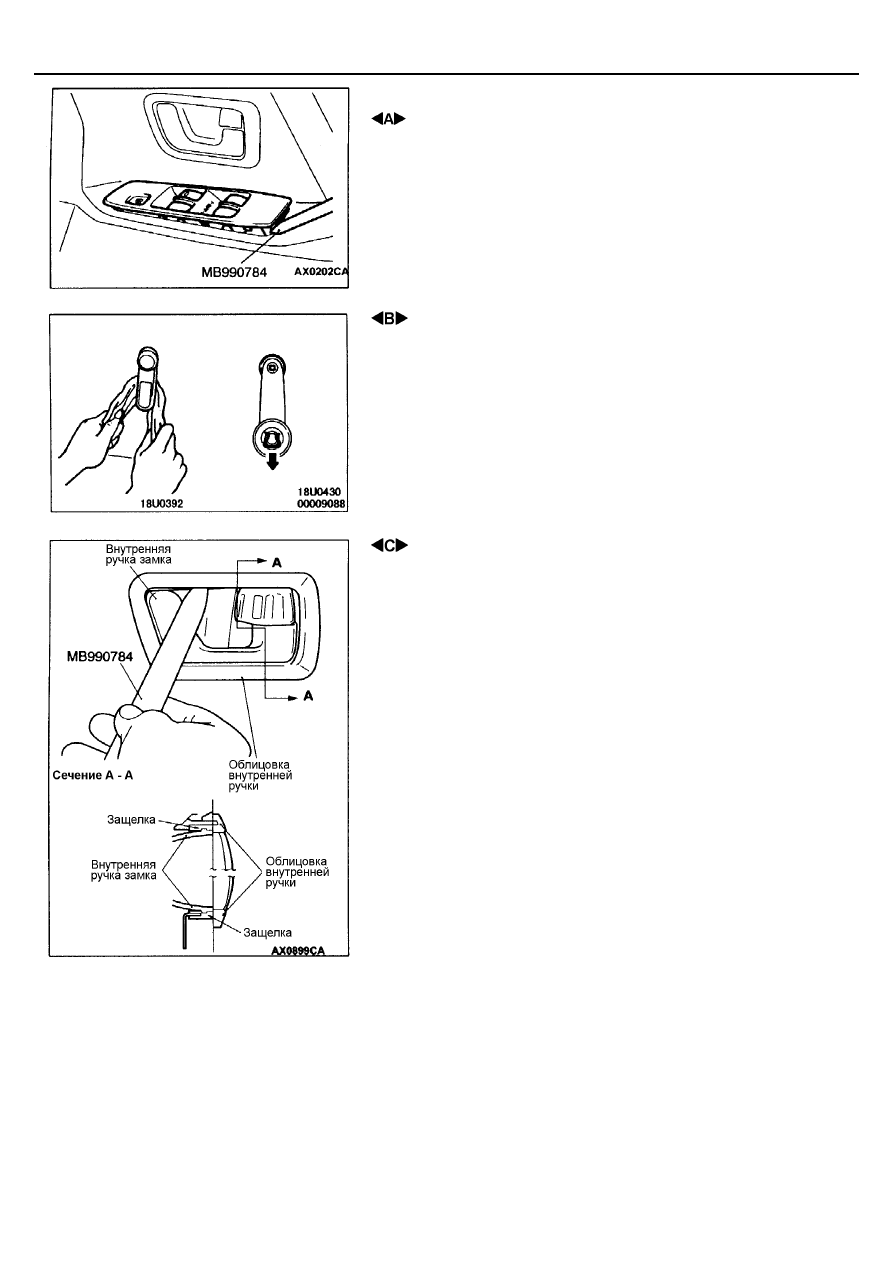

 СНЯТИЕ ФИКСАТОРА РУЧКИ СТЕКЛОПОДЪЕМНИКА

При помощи куска материи снимите фиксатор, как показано на рисунке.

 СНЯТИЕ ОБЛИЦОВКИ ВНУТРЕННЕЙ РУЧКИ ЗАМКА

ОТКРЫВАНИЯ ДВЕРИ

1. Вставьте специальный инструмент между верхней частью внутренней

облицовки внутренней ручки замка открывания двери и облицовкой
внутренней ручки, и освободите верхнюю защелку.

2. Вставьте специальный инструмент между нижней частью внутренней

облицовки  внутренней ручки замка открывания двери и облицовкой
внутренней ручки, и освободите нижнюю защелку.

3. Снимите наружную облицовку.

КУЗОВ -

Двери

42-29

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

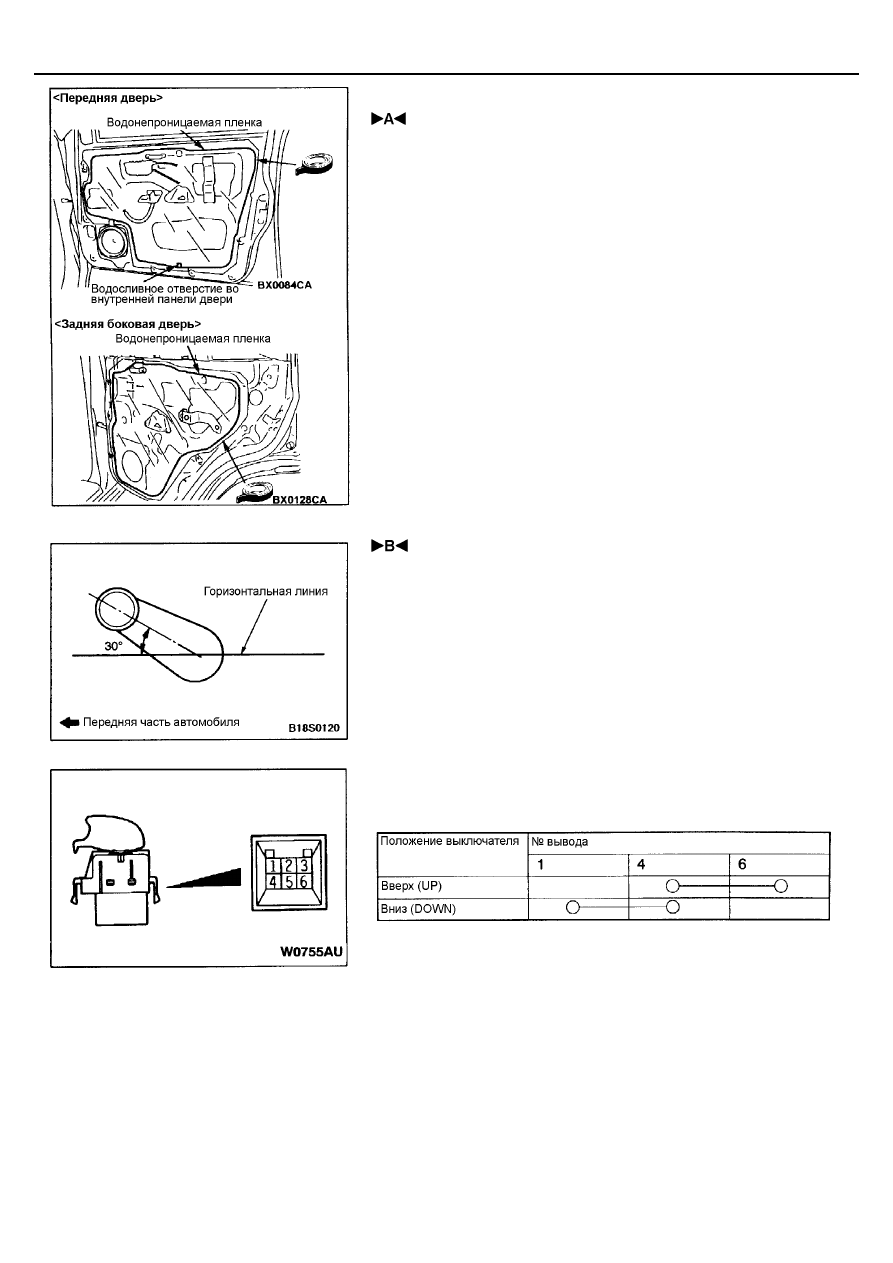

 УСТАНОВКА ВОДОНЕПРОНИЦАЕМОЙ ПЛЕНКИ

Нанесите рекомендуемый герметик в места, показанные на рисунке,
водонепроницаемой пленки, установите пленку на место.
Рекомендуемый герметик: 3M AТD № 8625 или эквивалент.
Внимание:
При нанесении герметика в нижней части пленки, не закройте
сливные отверстия.

 УСТАНОВКА РУЧКИ СТЕКЛОПОДЪЕМНИКА/РОЗЕТКИ

РУЧКИ СТЕКЛОПОДЪЕМНИКА/ ФИКСАТОРА

1.  Установите фиксатор и розетку ручки стеклоподъемника на ручку

стеклоподъемника.

2.

Полностью закройте стекло передней двери, затем установите ручку
стеклоподъемника на место так, как показано на рисунке.

ПРОВЕРКА

ПРОВЕРКА ВСПОМОГАТЕЛЬНОГО ДВЕРНОГО
ВЫКЛЮЧАТЕЛЯ СТЕКЛОПОДЪЕМНИКА

ПРИМЕЧАНИЕ:
Главный дверной выключатель использует систему SWS, поэтому при
проверке этого выключателя обратитесь к ГЛАВЕ 54В – SWS.

КУЗОВ -

Двери

42-30

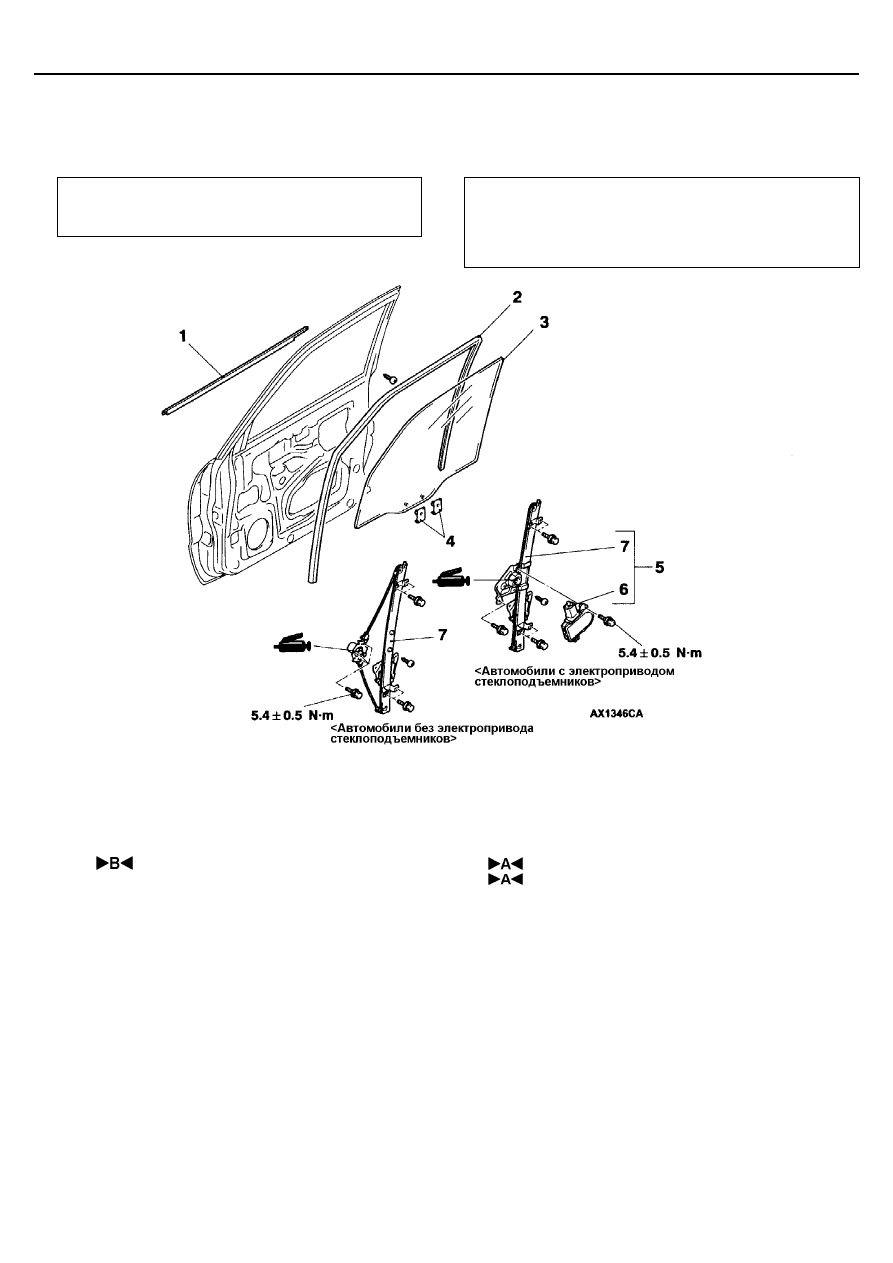

СТЕКЛО ДВЕРИ И СТЕКЛОПОДЪЕМНИК

СНЯТИЕ И УСТАНОВКА

ПЕРЕДНЯЯ ДВЕРЬ

Предварительные операции:
Снятие облицовки двери и водонепроницаемой
пленки (см. стр. 42-24)

Заключительные операции:

•



Регулировка положения стекла двери
(см. стр. 42-20).

•



Установка облицовки двери и водонепроницаемой
пленки (см. стр. 42-24)

Последовательность снятия стекла
двери:
1. Молдинг двери в сборе
2. Направляющая стекла двери

•

  Контрольная операция

3. Стекло двери
4. Держатель стекла

Последовательность снятия
стеклоподъемника и электропривода в
сборе:
5. Стеклоподъемник и электропривод в сборе
6. Электропривод в сборе
7. Стеклоподъемник в сборе

КУЗОВ -

Двери

42-31

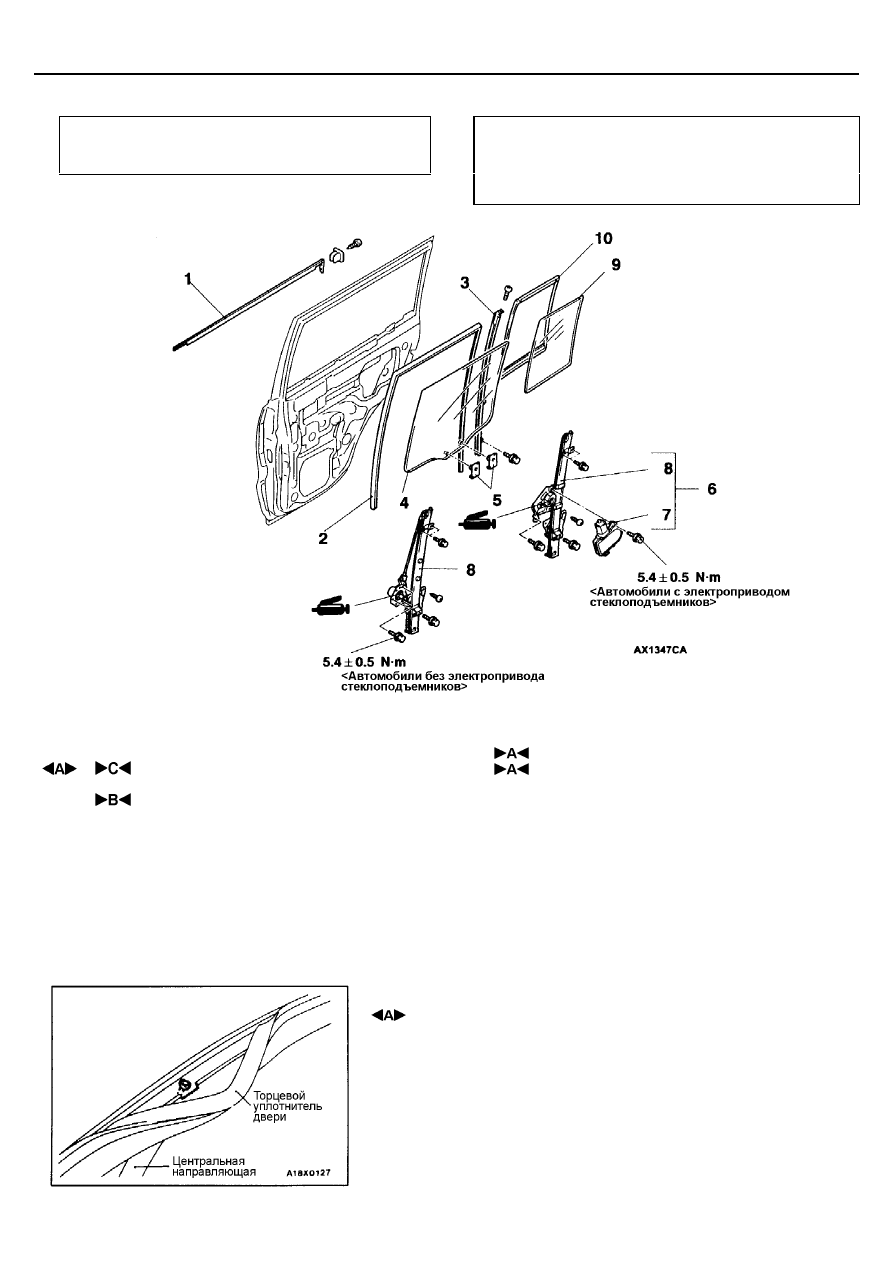

ЗАДНЯЯ ДВЕРЬ

Предварительные операции:
Снятие облицовки двери и водонепроницаемой пленки
(см. стр. 42-25)

Заключительные операции:

•



Регулировка положения стекла двери
(см. стр. 42-20).

•



Установка облицовки двери и водонепроницаемой
пленки (см. стр. 42-24)

Последовательность снятия:
1. Молдинг двери в сборе
2. Направляющая стекла двери
3. Центральная направляющая задней

боковой двери

•

   Контрольная операция

4. Стекло двери
5. Держатель стекла

6. Стеклоподъемник и электропривод в сборе
7. Электропривод стекла в сборе
8. Стеклоподъемник в сборе
9. Заднее неподвижное стекло
10. Уплотнитель заднего неподвижного стекла

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ЦЕНТРАЛЬНОЙ НАПРАВЛЯЮЩЕЙ ЗАДНЕЙ

БОКОВОЙ ДВЕРИ

1.

Отодвиньте в сторону часть торцевого уплотнителя двери в зоне
центральной направляющей задней боковой двери.

2.

Выверните винт крепления центральной направляющей задней
боковой двери, снимите центральную направляющую.
