КУЗОВ -

Двери

42-20

2.

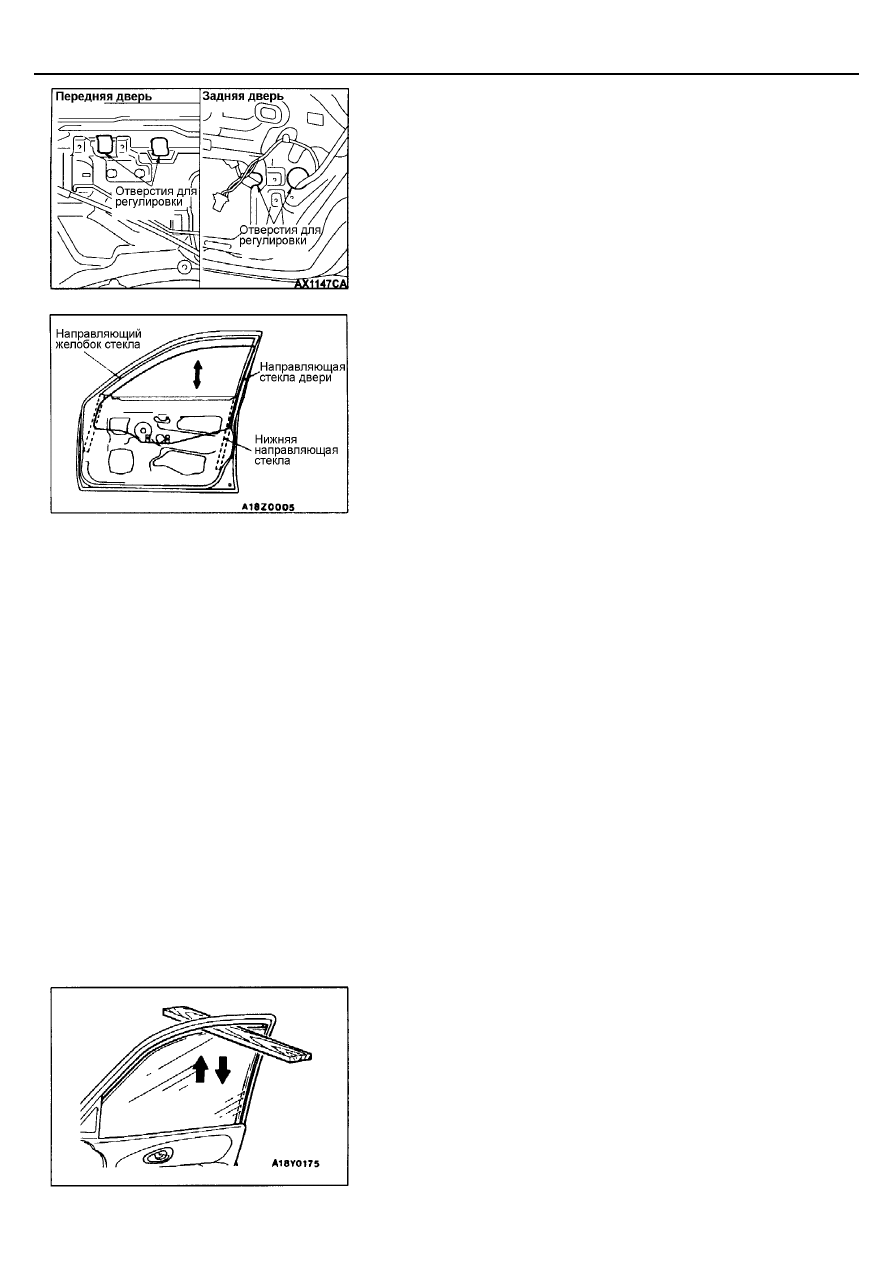

Подняв стекло в крайнее верхнее положение, сквозь отверстия для
регулировки ослабьте винты крепления стекла, и немного опустите
стекло.

3.

Затем опять поднимите стекло в крайнее верхнее положение и
затяните винты крепления стекла через отверстия для регулировки.

ЗАМЕНА И РЕГУЛИРОВКА ПРИ
ВОЗНИКНОВЕНИИ НЕИСПРАВНОСТИ В
МЕХАНИЗМЕ СТЕКЛОПОДЪЕМНИКА

Если при закрывании стекла оно вдруг начинает самопроизвольное
движение вниз, выполните операции по регулировке или замене.
1.

Снимите облицовку (обивку) двери и водонепроницаемую пленку
(см. стр. 42-24).

2.

Отсоедините от стекла электростеклоподъемник в сборе и проверьте
величину усилия при подъеме и опускании стекла вручную.
ПРИМЕЧАНИЕ:
Чтобы не разбить стекло при его случайном падении подложите под
дверь что-нибудь мягкое, например, поролон, или что-нибудь
подобное.

3.

Если при поднятии и опускании стекло заедает, проверьте или
отремонтируйте следующие детали.

•



Проверьте правильность установки направляющего желобка
стекла.

•



Устраните деформацию боковой направляющей стекла.

•



Проверьте правильность установки нижней или центральной
направляющих стекла.

ПРИМЕЧАНИЕ:
Нижняя направляющая стекла обычно не регулируется, однако
имеется возможность слегка отодвинуть ее наружу при повторной
установке в пределах допуска изготовителя.

4.

Если ремонт или регулировка невозможны, замените дверь в сборе.

ПРОВЕРКА ПРЕДОХРАНИТЕЛЬНОГО
МЕХАНИЗМА СТЕКЛОПОДЪЕМНИКА

1.

Установите деревянную доску толщиной около 10 мм как показано на
рисунке и поднимите стекло.

2.

Проверьте, чтобы при зажатии доски стекло автоматически
опускалось приблизительно на 150 мм. Если этого не происходит,
обратитесь к разделу "Поиск неисправностей" (стр. 42-19).

КУЗОВ -

Двери

42-21

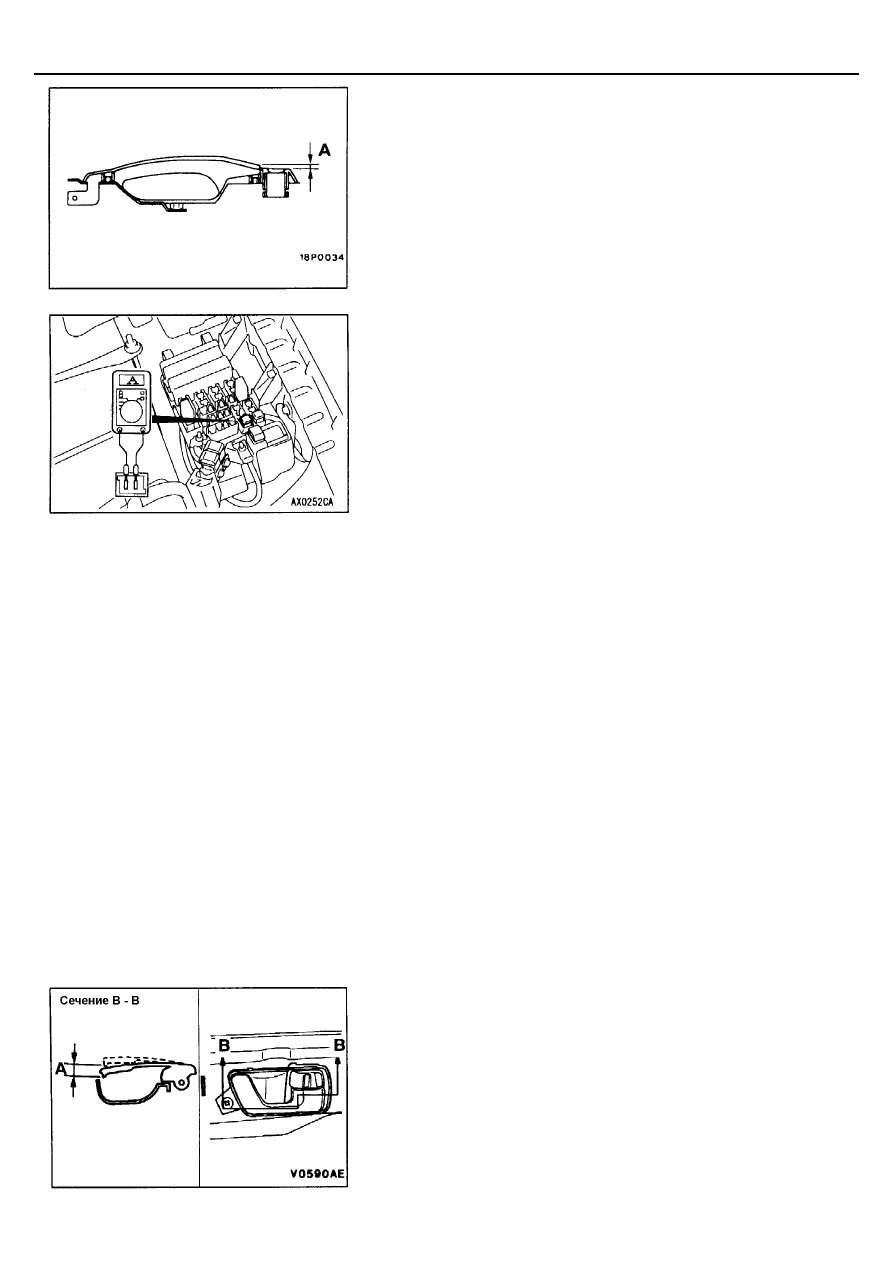

ПРОВЕРКА СВОБОДНОГО ХОДА НАРУЖНОЙ
РУЧКИ ДВЕРИ

1.

Проверьте соответствие свободного хода наружной ручки
номинальному значению.
Номинальное значение (А):

передняя дверь – не более 2,0 мм
задняя дверь – не более 1,7 мм

2.

В случае отклонения проверьте наружную ручку или замок двери в
сборе. В случае необходимости замените.

ПРОВЕРКА ВЕЛИЧИНЫ ТОКА В ЦЕПИ
ЭЛЕКТРОПРИВОДА СТЕКЛОПОДЪЕМНИКА

1.

Снимите предохранитель цепи электропривода стеклоподъемника и
подсоедините тестер как показано на рисунке.

2.

При нажатии переключателя стеклоподъемника в положение "UP"
(Вверх) максимальный ток идет в период времени между началом
закрывания стекла и его полным закрытием. Поэтому необходимо
измерить величину тока в диапазоне между этими двумя
положениями.
Номинальное значение:

5,0

±±±±

 2 А (при напряжении питания 14,5

±±±±

 0,3 В и при

температуре 23

°°°°

С)

3.

Если величина тока выходит за пределы номинальных значений,
обратитесь к разделу "Поиск неисправностей" (стр. 42-19).

ПРОВЕРКА ПРЕРЫВАТЕЛЯ ЦЕПИ
(ВСТРОЕННОГО В ЭЛЕКТРОДВИГАТЕЛЬ
СТЕКЛОПОДЪЕМНИКА)

1.

Нажмите переключатель стеклоподъемника в положение "UP"
(Вверх), полностью закройте стекло и продолжайте удерживать
переключатель в данном положении течение 10 секунд.

2.

Отпустите переключатель и немедленно переведите его в положение
"DOWN" (Вниз). Прерыватель цепи работает исправно, если стекло
начинает движение вниз в течение 60 секунд.

ПРОВЕРКА И РЕГУЛИРОВКА СВОБОДНОГО
ХОДА ВНУТРЕННЕЙ РУЧКИ ДВЕРИ

1.

Проверьте соответствие хода внутренней ручки открывания двери
номинальному значению.
Номинальное значение (А): не более 5,3 мм

2.

Если величина хода внутренней ручки двери меньше номинального
значения, снимите облицовку двери (см. стр. 42-24).

3.

Ослабьте винты крепления кронштейна внутренней ручки двери,
затем, перемещая кронштейн вперед или назад, отрегулируйте
величину хода ручки.

КУЗОВ -

Двери

42-22

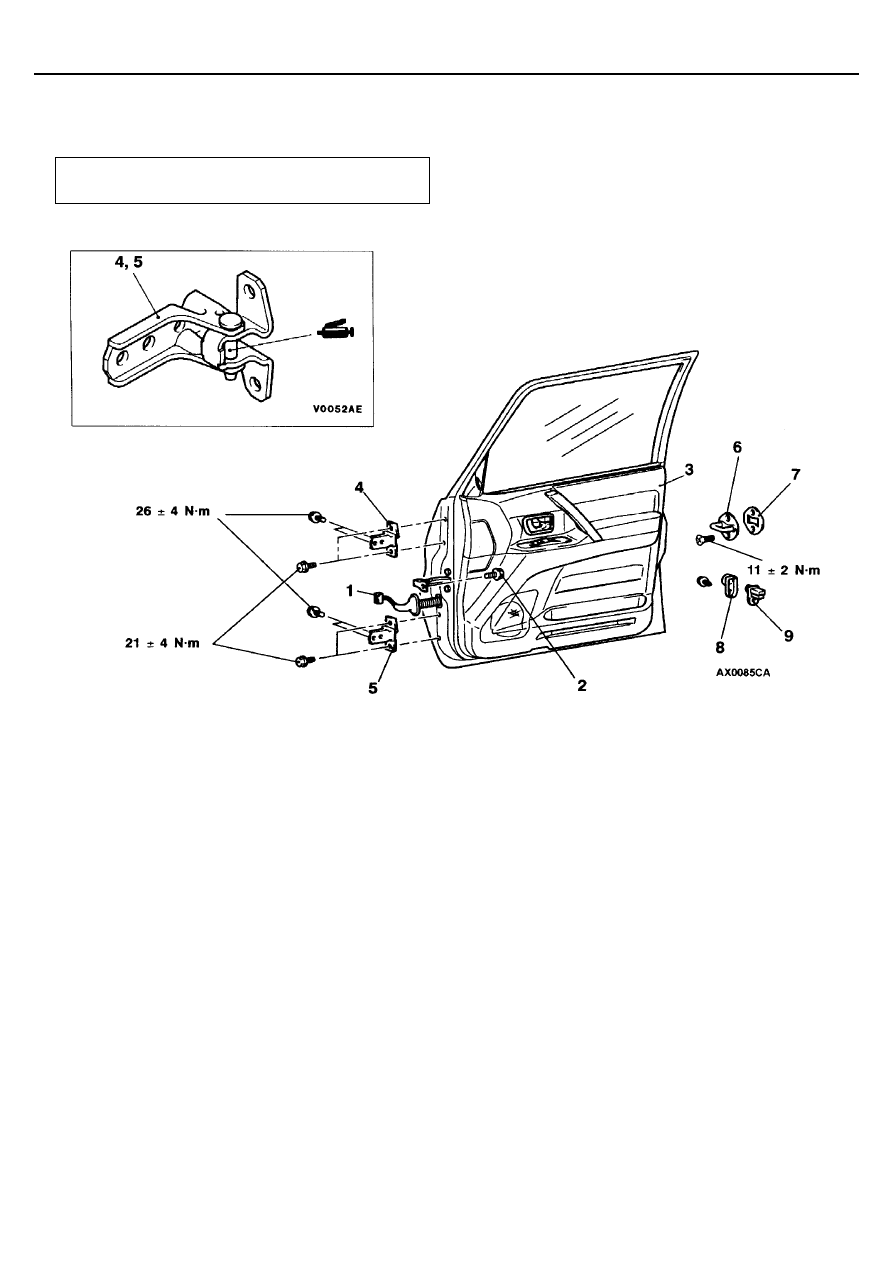

ДВЕРЬ В СБОРЕ

СНЯТИЕ И УСТАНОВКА

Заключительная операция:
Регулировка положения двери (см. стр. 42-19).

ПЕРЕДНЯЯ ДВЕРЬ

Последовательность снятия двери:
1. Разъем жгута проводов
2. Соединительный болт ограничителя

двери

3. Дверь в сборе
4. Верхняя петля в сборе
5. Нижняя петля в сборе

Последовательность снятия фиксатора
двери:
6. Фиксатор
7. Прокладка фиксатора

Последовательность снятия концевого
выключателя двери:
8. Крышка концевого выключателя двери
9. Концевой выключатель двери

КУЗОВ -

Двери

42-23

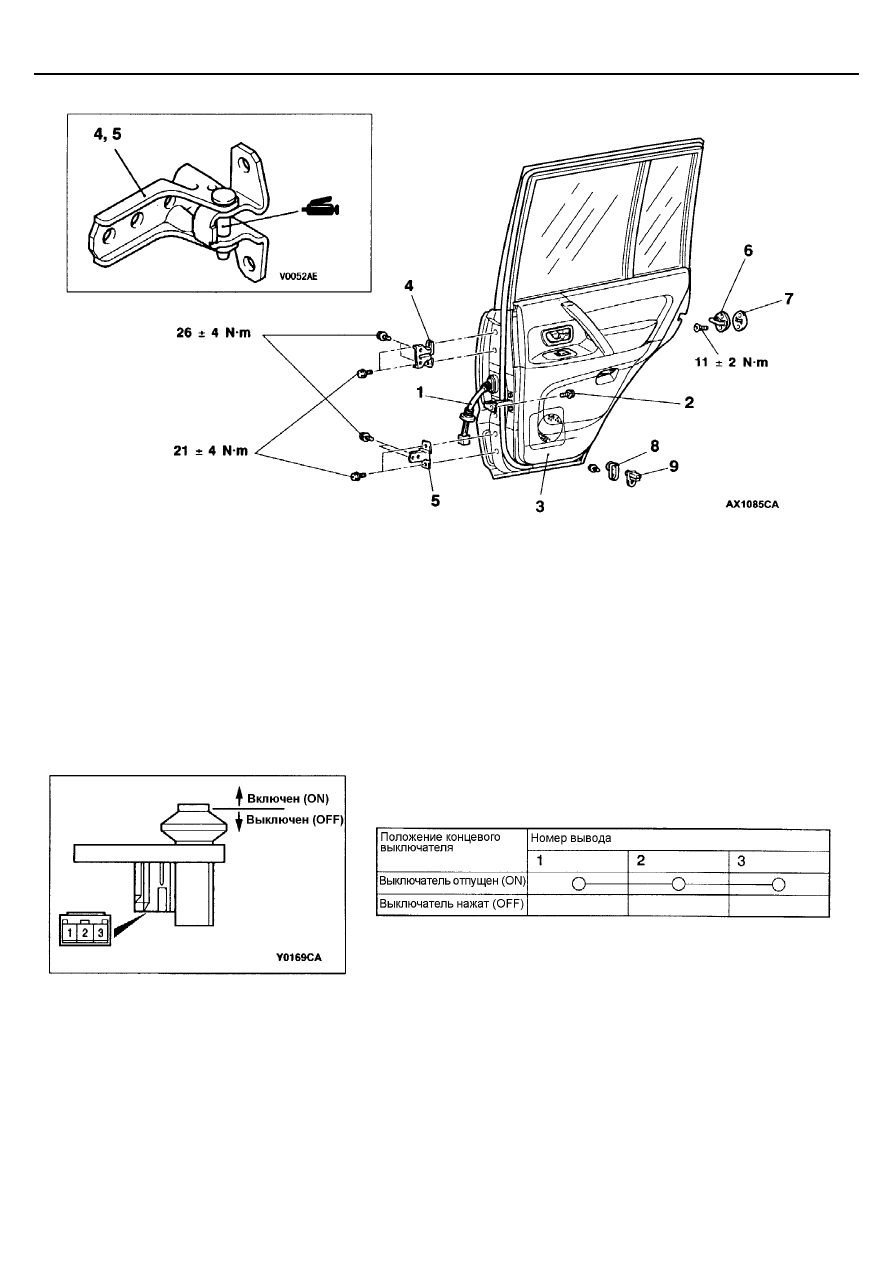

ЗАДНЯЯ БОКОВАЯ ДВЕРЬ

Последовательность снятия задней
боковой двери:
1. Разъем жгута проводов
2. Соединительный болт ограничителя

двери

3. Дверь в сборе
4. Верхняя петля в сборе
5. Нижняя петля в сборе

Последовательность снятия фиксатора
двери:
6. Фиксатор
7. Прокладка фиксатора

Последовательность снятия концевого
выключателя двери:
8. Крышка концевого выключателя двери
9. Концевой выключатель двери

ПРОВЕРКА

ПРОВЕРКА КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ ДВЕРИ
