Mitsubishi Pajero (2001+). Руководство - часть 264

КУЗОВ -

Стекла

42-16

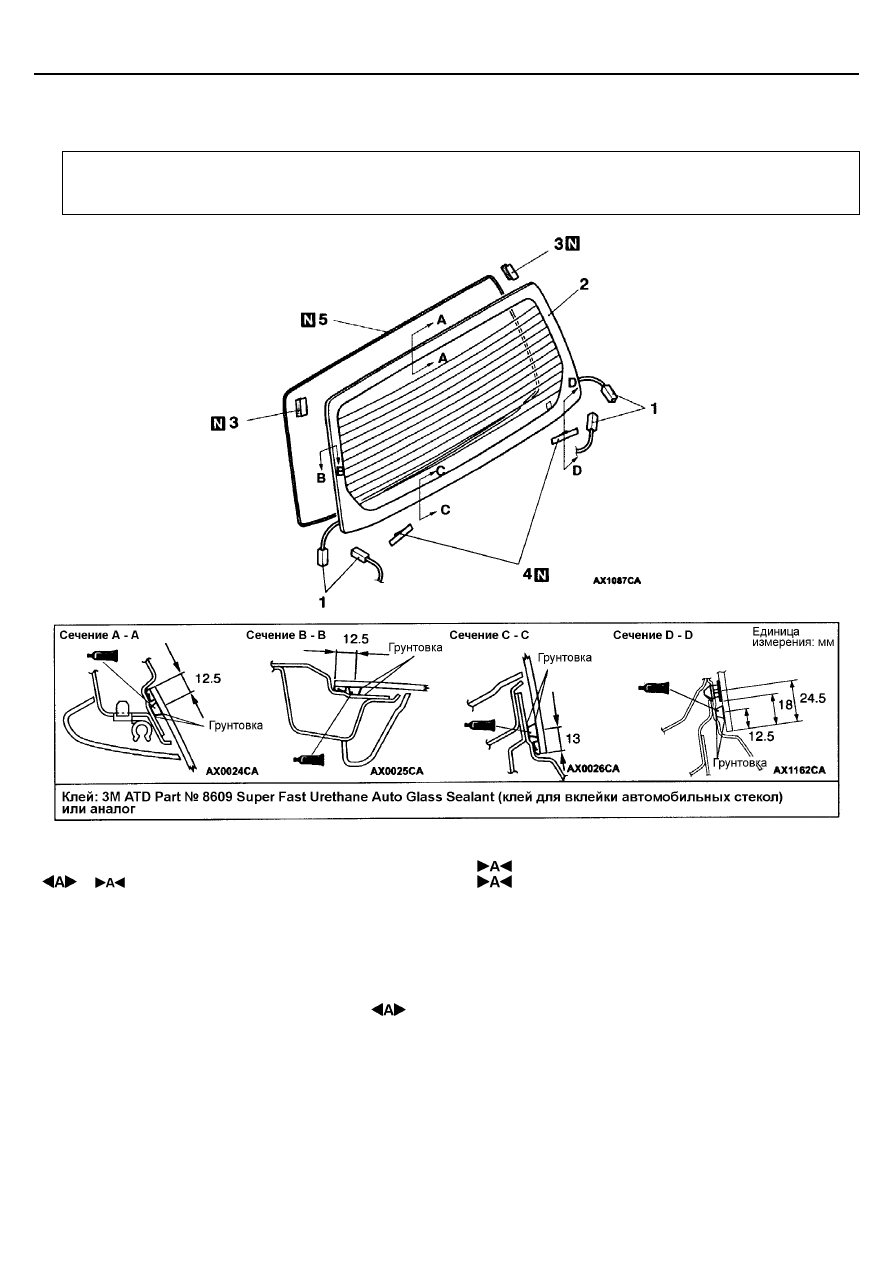

СТЕКЛО ЗАДНЕЙ ДВЕРИ

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции:

•



Снятие и установка облицовки задней двери
(см. стр. 42-43).

•



Снятие и установка запасного колеса

Последовательность снятия деталей:
1. Разъем жгута проводов
2. Стекло задней двери
3. Двусторонний фиксатор

4. Фиксатор
5. Ограничитель

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ СТЕКЛА ЗАДНЕЙ ДВЕРИ

Снимите стекло задней двери по аналогии со снятием ветрового стекла.
(См. стр. 42-11).

КУЗОВ -

Стекла

42-17

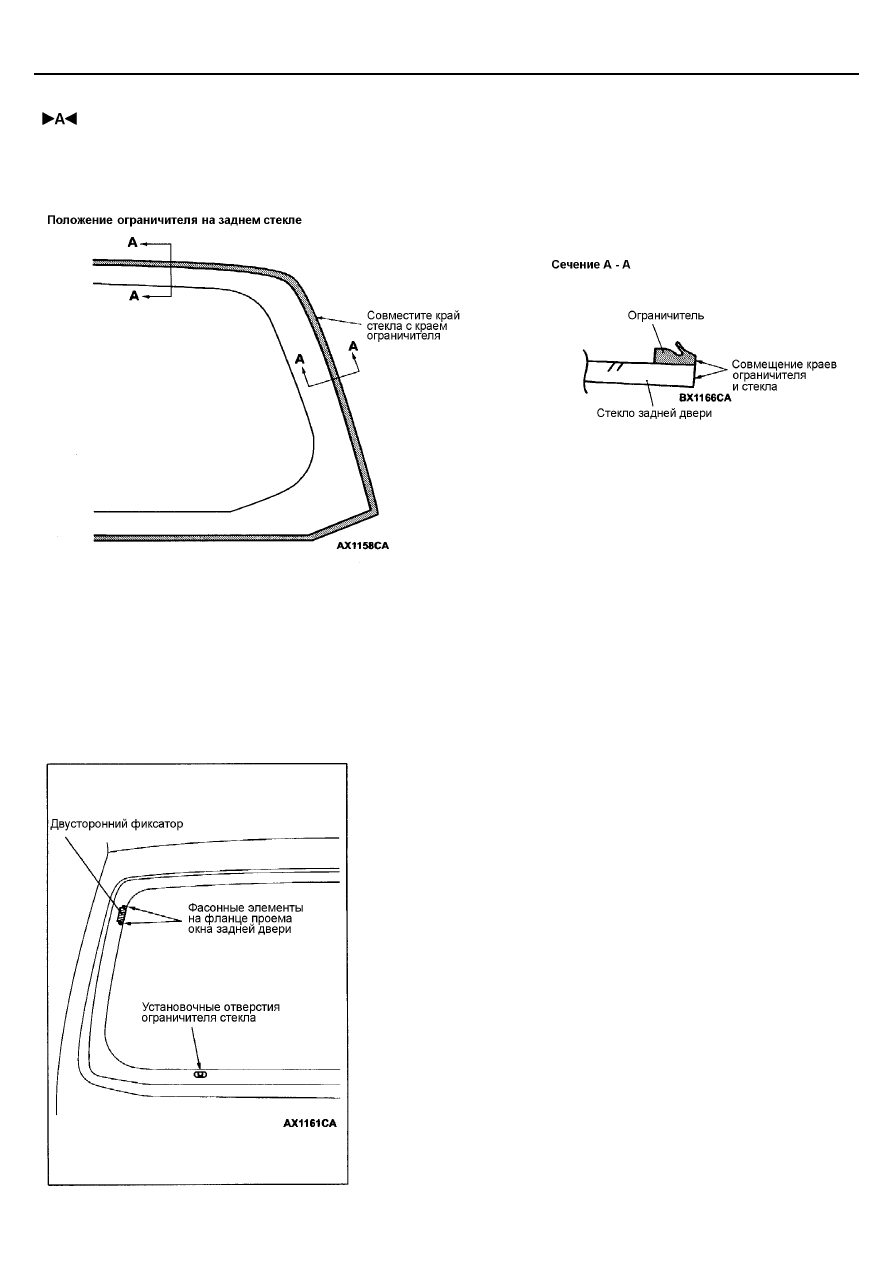

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ОГРАНИЧИТЕЛЯ/ФИКСАТОРА/ДВУСТОРОННЕГО ФИКСАТОРА/СТЕКЛА ЗАДНЕЙ

ДВЕРИ

1.

Протрите неэтилированным бензином внутреннюю и внешнюю поверхности края стекла и поверхность проема кузова, а
также поверхности ограничителя, фиксатора и двустороннего фиксатора.

2.

Установите ограничитель стекла в указанное положение без изгибов и зазоров.

3.

Установите двусторонние фиксаторы на фланце проема окна задней
двери в соответствующее положение.

4.

Установите по краям стекла задней двери двусторонние фиксаторы и
фиксаторы в положение, которое соответствует положению
двусторонних фиксаторов и фиксаторов  на фланце проема окна
задней двери.

5.

Нанесите слои грунта и клея.

6.

Установите стекло в заднюю дверь по аналогии с установкой
ветрового стекла (смотрите стр. 42-12).

КУЗОВ -

Двери

42-18

ДВЕРИ

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕМОНТА И РЕГУЛИРОВИКИ

Параметры

Номинальное значение

Ход наружной ручки двери, мм

2,0 или больше

Рабочий ток электропривода стеклоподъемников, А

5,0

±

 2,0  (При напряжении питания 14,5

±

0,3 В при 23

°

С)

Ход внутренней ручки двери, мм

5,3 или больше

ГЕРМЕТИК

Уплотнитель

Рекомендуемый герметик

Примечание

Водонепроницаемая пленка

3М ATD Part № 8625 или аналог

Клейкая лента

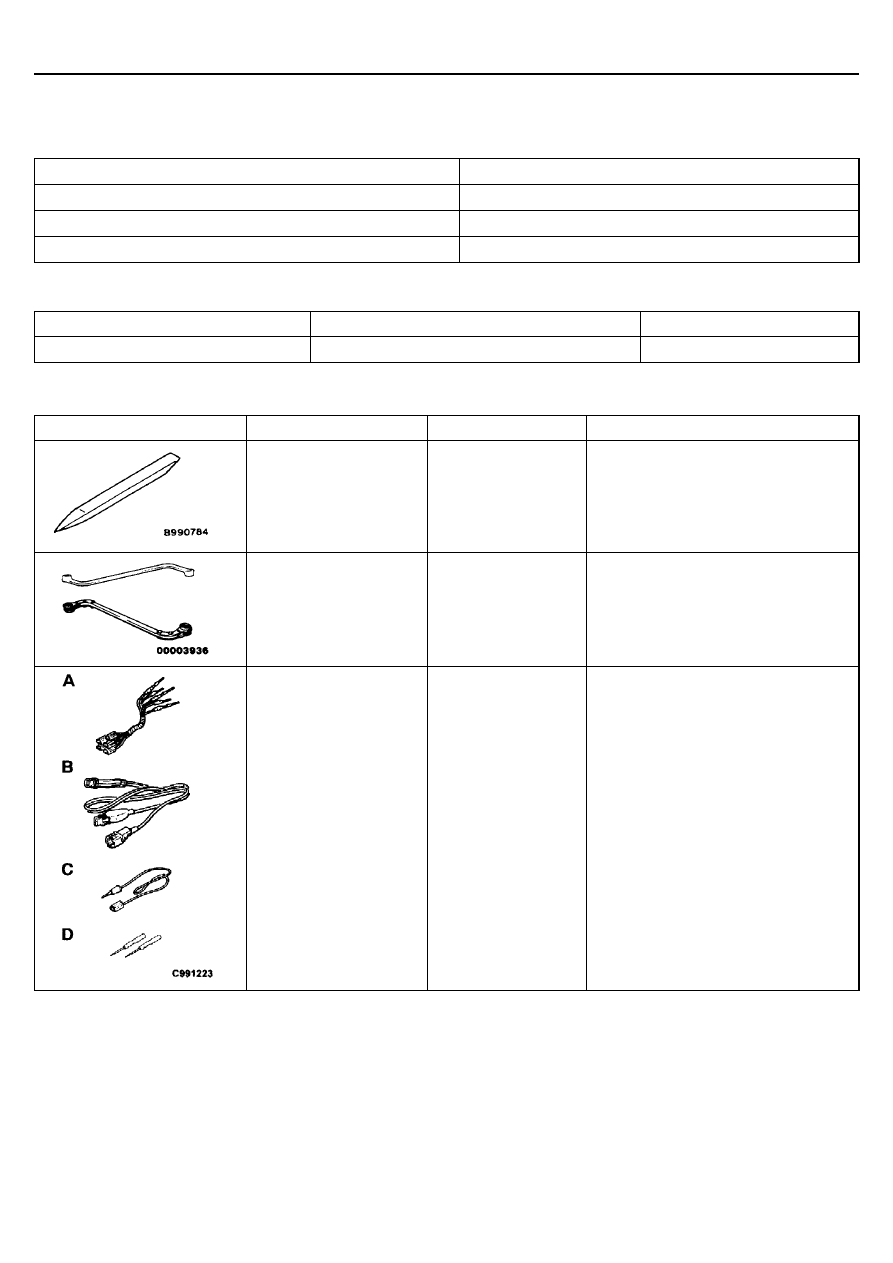

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Название

Назначение

MB 990784

Съемник деталей
отделки

Снятие облицовки двери

MB 990900 или
MB991164

Регулировочный ключ
установки двери

Регулировка установки двери в проеме
кузова

MB 991223

A: MB 991219

B: MB 991220

C: MB 991221

D: MB 991222

Жгуты проводов и
переходники

А: Жгут тестовых

проводов

В: Жгут тестовых

проводов со
светодиодом

С: Переходник жгута

тестовых проводов
со светодиодом

D: Пробник

Измерение напряжений между
выводами

А: Проверка давления контактов в

разъемах

В, С: Проверка цепи питания

D: Подсоединение тестера

;

КУЗОВ -

Двери

42-19

ПОИСК НЕИСПРАВНОСТЕЙ

ФУНКЦИЯ ДИАГНОСТИКИ

Электростеклоподъемники и центральный замок управляются системой “Smart Wiring System” (SWS). При поиске
неисправностей, используйте материалы ГЛАВЫ 54В – Поиск неисправностей.

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ

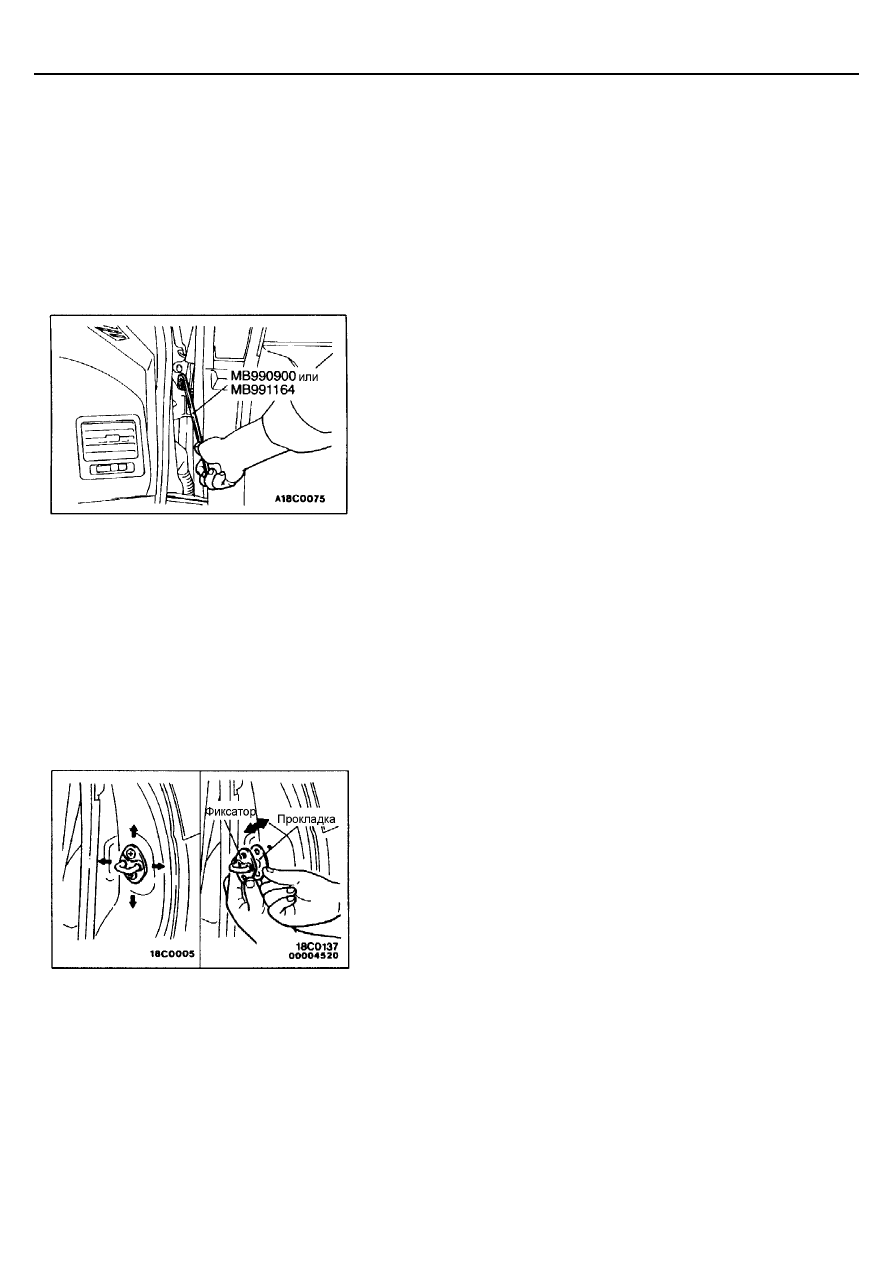

РЕГУЛИРОВКА УСТАНОВКИ ДВЕРИ

1.

Если зазор между дверью и кузовом неравномерен, то приклейте
защитную ленту на поверхность прилегания двери и поверхности
вокруг петли двери на кузове. Затем при помощи специального
инструмента ослабьте болты крепления петли двери к кузову и
отрегулируйте зазор между дверью и кузовом.

2.

Если закрытая дверь не находится на одном уровне с поверхностью
кузова, то, используя специальный инструмент, отрегулируйте ее
положение путем ослабления болтов крепления петель двери к
кузову.
Внимание:
Не прикладывайте усилия к специальному инструменту
более 98 Н

⋅⋅⋅⋅

м.

3.

Если затруднено открывание и закрывание двери, отрегулируйте
зацепление замка и фиксатора двери (в продольном направлении) -
путем установки дополнительных прокладок между фиксатором и
стойкой кузова, и перемещением фиксатора либо вверх-вниз, либо
вправо-влево.

РЕГУЛИРОВКА УСТАНОВКИ СТЕКЛА ДВЕРИ

Проверьте надежность перемещения стекла вдоль направляющего
желобка при подъеме и опускании стекла до крайних положений.
В случае возникновения нарушений произведите регулировку следующим
образом.
1.

Снимите внутреннюю облицовку (обивку) двери и водонепроницаемую
пленку (см. стр. 42-24).
