КУЗОВ -

Двери

42-32

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ЭЛЕКТРОПРИВОДА В

СБОРЕ/СТЕКЛОПОДЪЕМНИКА В СБОРЕ

Перед установкой электропривода и стеклоподъемника в сборе выполните
следующие предварительные операции:
1.

Подсоедините электропривод стеклоподъемника в сборе к разъему
жгута проводов кузова автомобиля и включите зажигание.

2.

Включите (положение “UP”) выключатель стеклоподъемника на 5 – 10
секунд, чтобы включить электропривод стеклоподъемника.
ПРИМЕЧАНИЕ:
Это действие приводит выключатель электропривода
стеклоподъемника в предельное положение, что дает возможность
всей системе стеклоподъемника само установиться в исходное
положение.
Внимание:
(1) Не допускается повторное включение электропривода

стеклоподъемника до тех пор пока в него не будет
установлено стекло.

(2) Функция предотвращения защемления стеклом не

срабатывает, при первом полном закрытии стекла.

 ОПЕРАЦИЯ ПРОВЕРКИ

1.

Установите стекло в электропривод стеклоподъемника в сборе.

2.

Включите (положение “UP”) выключатель стеклоподъемника, чтобы
полностью закрыть стекло, затем переведите в положение “DOWN”
выключатель стеклоподъемника чтобы полностью опустить (открыть)
стекло.
ПРИМЕЧАНИЕ:
Эта операция приведет в действие программу электронного блока
управления стеклоподъемниками.

 УСТАНОВКА ЦЕНТРАЛЬНОЙ НАПРАВЛЯЮЩЕЙ

ЗАДНЕЙ БОКОВОЙ ДВЕРИ

Надежно закрепите направляющую задней боковой двери.

ПРОВЕРКА

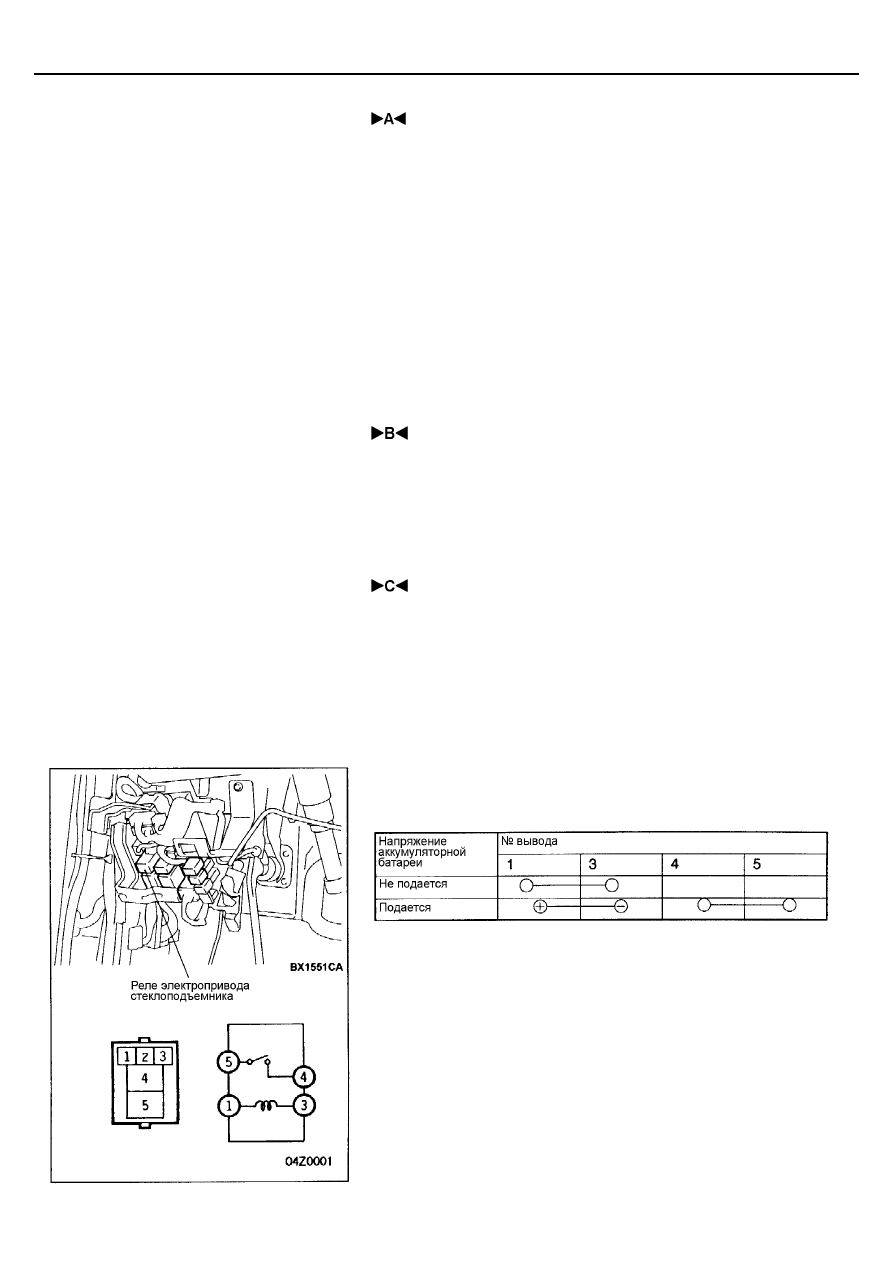

ПРОВЕРКА ЦЕПЕЙ РЕЛЕ ЭЛЕКТРОПРИВОДА
СТЕКЛОПОДЪЕМНИКА

КУЗОВ -

Двери

42-33

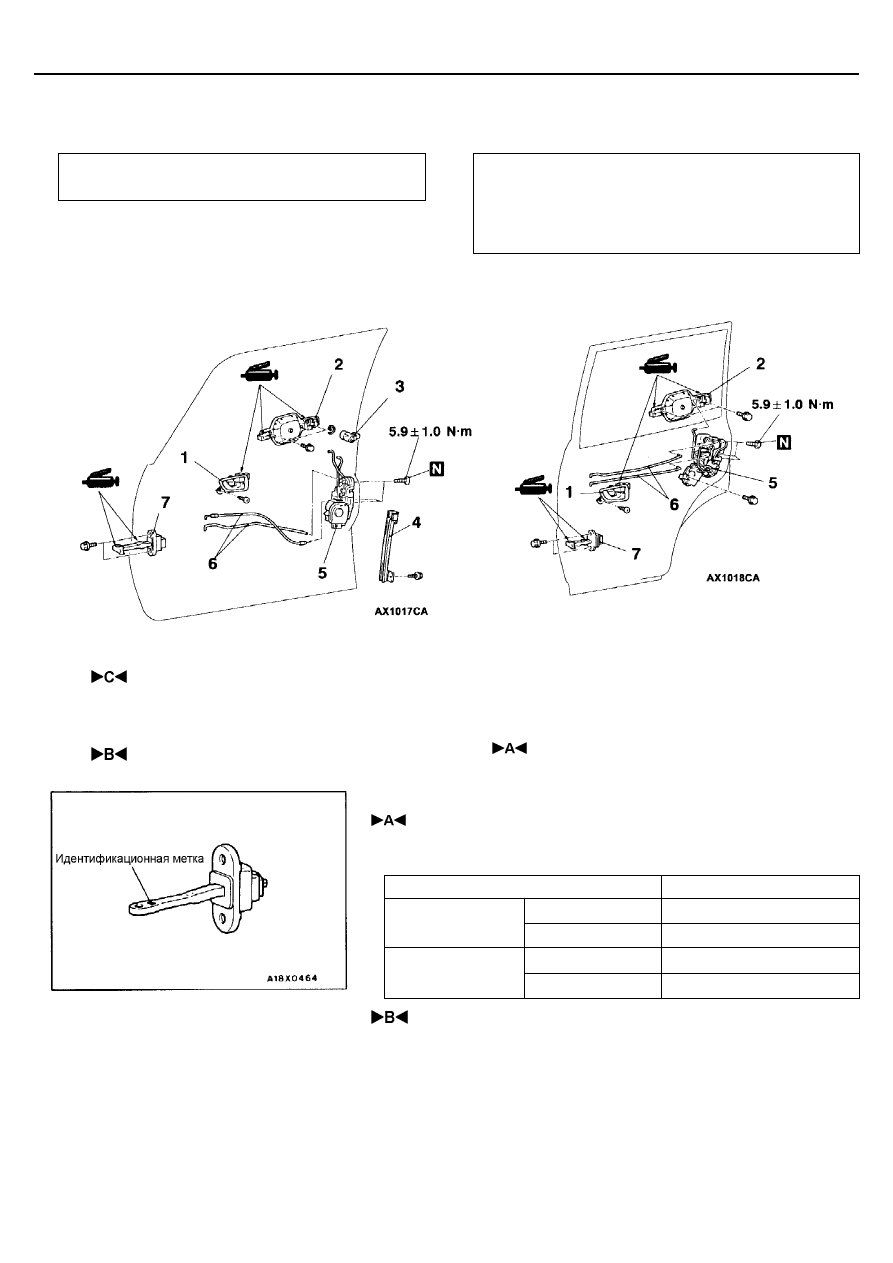

ЗАМОК И РУЧКИ ДВЕРИ

СНЯТИЕ И УСТАНОВКА

Предварительная операция:
Снятие облицовки двери (см. стр. 42-27).

Заключительные операции
(1) Проверка хода внутренней ручки двери

(см. стр. 42-21).

(2) Проверка хода наружной ручки двери

(см. стр. 42-21).

(3) Установка облицовки (обивки) двери (см. стр. 42-24).

ПЕРЕДНЯЯ ДВЕРЬ

ЗАДНЯЯ БОКОВАЯ ДВЕРЬ

Последовательность снятия ручки и
замка двери:
1. Внутренняя ручка двери

•

  Водонепроницаемая пленка (см. стр.

42-24)

2. Наружная ручка двери
3. Личинка замка двери
4. Задняя нижняя направляющая

5. Замок двери в сборе
6. Тяги привода замка в сборе

Последовательность снятия ограничителя
хода двери:

•

  Водонепроницаемая пленка (см. 42-24).

7. Ограничитель хода двери.

ОСНОВНЫЕ ОПЕРАЦИИ ПРИ УСТАНОВКЕ

 УСТАНОВКА ОГРАНИЧИТЕЛЯ ХОДА ДВЕРИ

При установке ограничителя хода двери идентификационные метки
должны быть ориентированы вверх:

Позиции

Идентификайионная метка

Леавя дверь

20L

Передняя дверь

Правая дверь

20R

Левая дверь

26L

Задняя боковая
дверь

Правая дверь

26R

 УСТАНОВКА ЗАДНЕЙ НИЖНЕЙ НАПРАВЛЯЮЩЕЙ

Надежно закрепите заднюю нижнюю направляющую в своем посадочном
месте.

КУЗОВ -

Двери

42-34

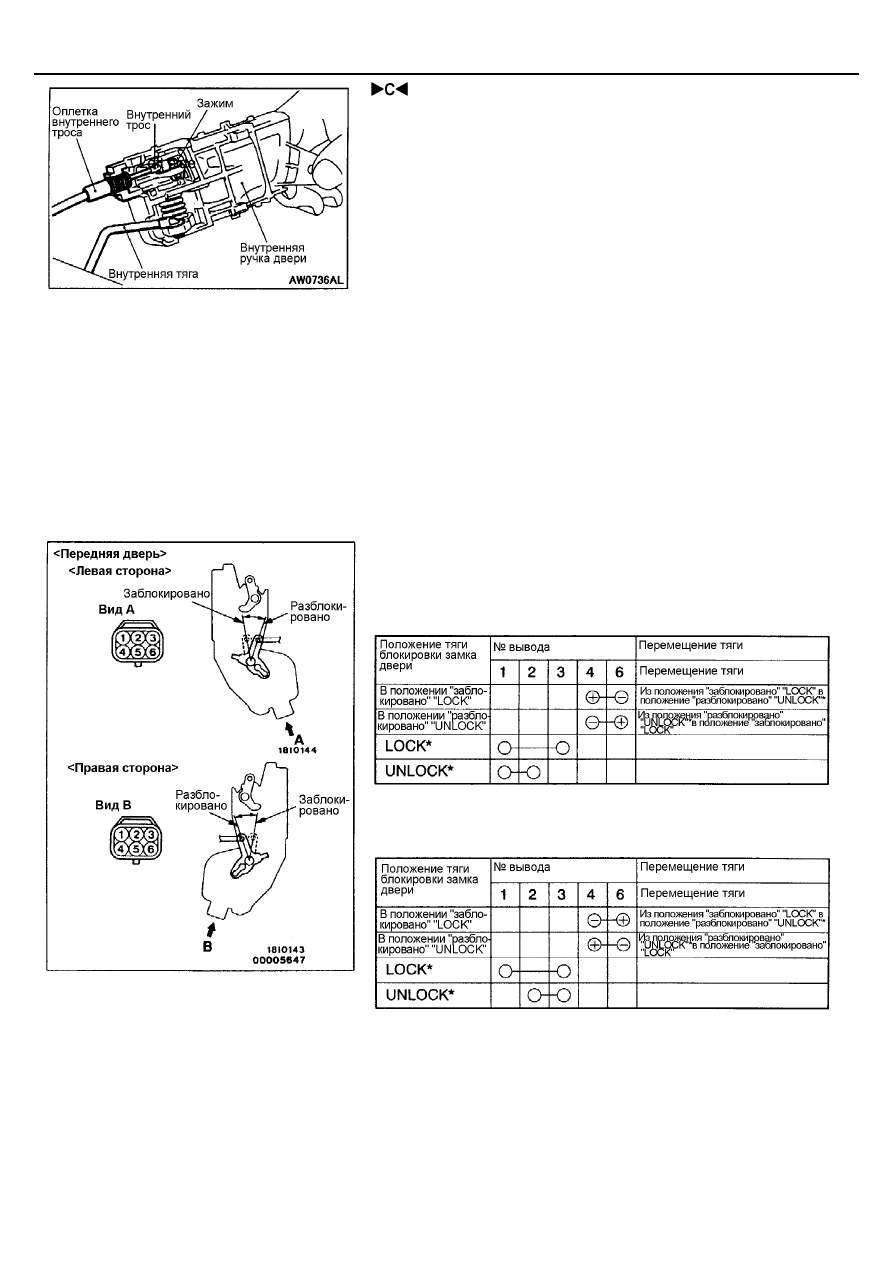

 УСТАНОВКА ВНУТРЕННЕЙ РУЧКИ ДВЕРИ

1.

Прикрепите внутренний трос к внутренней ручке двери следующим
образом:
(1) Введите конец внутреннего троса в зажим внутренней ручки

двери.

(2) Установите кнопку замка в положение «заперто».
(3) Надежно закрепите оплетку троса к внутренней ручке двери.
(4) Закрепите зажим к внутреннему тросу.

2.

Прикрепите внутреннюю тягу к внутренней ручке двери.

3.

Закрепите внутреннюю ручку к двери.

ПРОВЕРКА

ПРОВЕРКА РАБОТЫ БЛОКИРОВКИ ДВЕРЕЙ
Передняя дверь
ááááЛевая сторонаññññ

ПРИМЕЧАНИЕ:
*: только со стороны водителя

ááááПравая сторонаññññ

ПРИМЕЧАНИЕ:
*: только со стороны водителя

КУЗОВ -

Двери

42-35

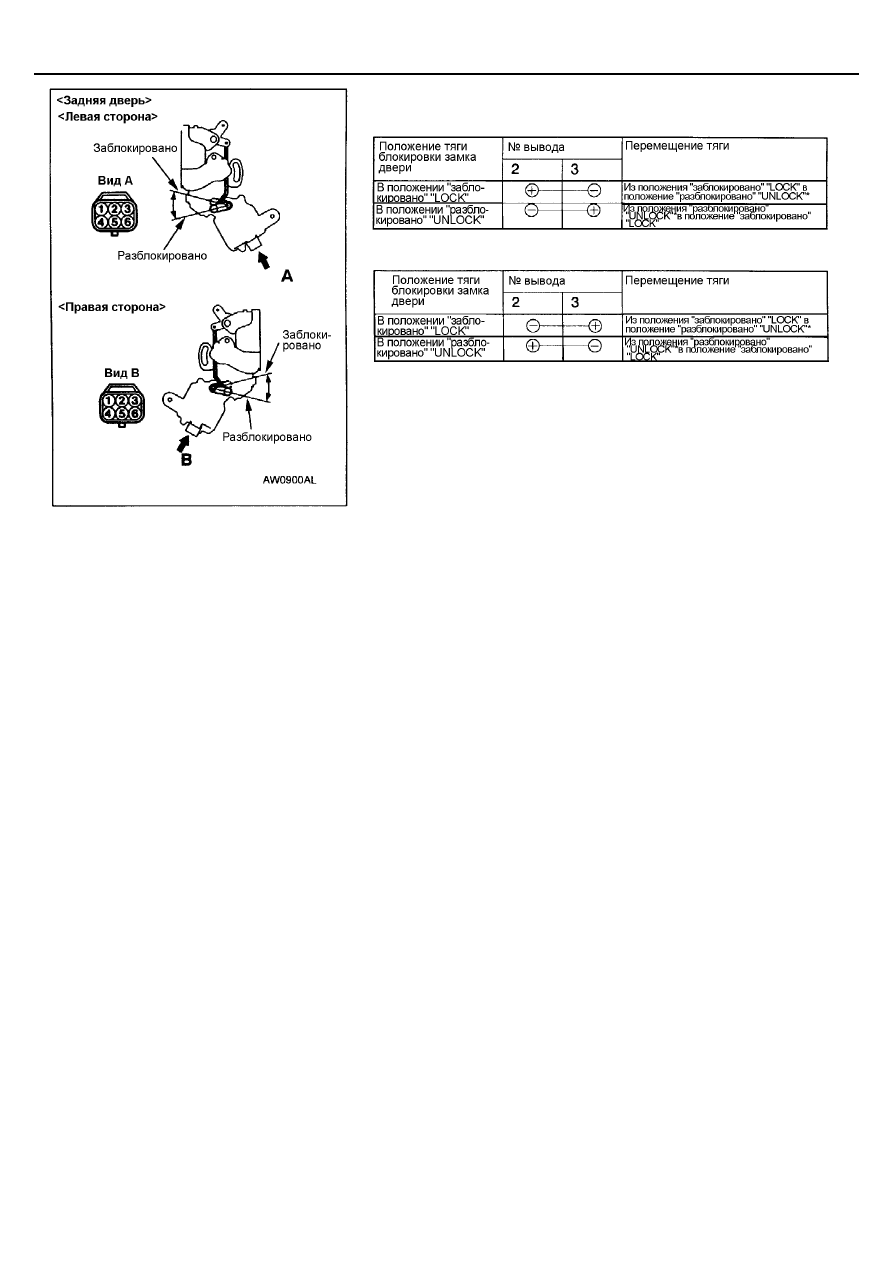

Задние боковые двери
ááááЛевая сторонаññññ

ááááПравая сторонаññññ
