ЗАДНИЙ МОСТ -

Общая информация /
Основные данные для регулировок и контроля

27-3

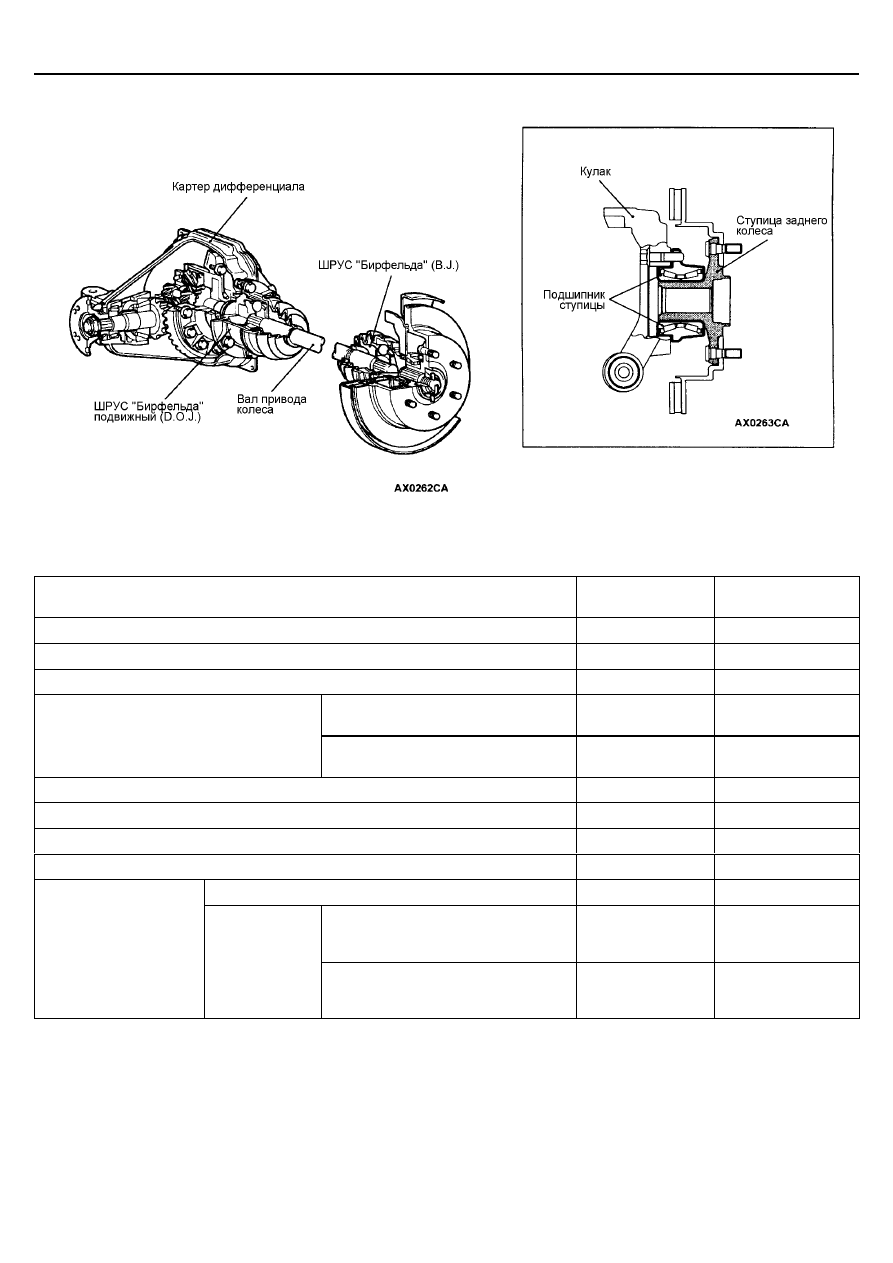

КОНСТРУКЦИЯ ЗАДНЕГО МОСТА

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

Параметры

Номинальное
значение

Предельно допусти-
мое значение

Люфт заднего моста, мм

-

5

Момент начала вращения подшипника ступицы заднего колеса, Н м

-

1,76

Осевой зазор подшипника ступицы, мм

-

0

Кроме автомобилей с двигателем
4М4 и Механической КПП

110

±

 3

-

Размер защитного чехла ШРУСа D.O.J.

Автомобили с двигателем 4М4 и
Механической КПП

115

±

 3

-

Давление насоса пневмопривода блокировки заднего дифференциала, кПа

25 - 40

-

Боковой зазор ведомой шестерни главной передачи, мм

0,13 - 0,18

-

Биение ведомой шестерни главной передачи, мм

-

0,05

Боковой зазор передачи дифференциала, мм

0 - 0,076

0,2

Без сальника

1,94 – 2,25

-

Фланец дифференциала
(поверхность контакта с сальником)
покрыт антикоррозионным составом

2,03 – 2,34

-

Момент прокрутки
ведомой шестерни
главной передачи, Н м

С сальником

Фланец дифференциала
(поверхность контакта с сальником)
покрыт трансмиссионным маслом

2,10 – 2,40

-

ЗАДНИЙ МОСТ -

Смазочные материалы / Герметики

27-4

СМАЗОЧНЫЕ МАТЕРИАЛЫ

Место применения

Рекомендуемая смазка

Количество

Масло для заднего дифференциала

Масло для гипоидных передач по классификации API GL-
5 или выше, вязкость по SAE No. 90, 80W

Примерно 1,6 л.

ШРУС В.J.

Консистентная смазка из ремонтного комплекта

245

±

 10 г.

ШРУС D.O.J.

Консистентная смазка из ремонтного комплекта

295

±

 10 г.

ГЕРМЕТИКИ

Место применения

Рекомендуемый герметик

Примечания

Крышка дифференциала

3M ATD Part No. 8661 или аналогичный ему

Semi-drying sealant
(превращающийся в
"резину" герметик)

Элементы крепления ведомой шестерни главной
передачи к коробке дифференциала

3M Stud Locking 4170 или аналог

Анаэробный герметик

ЗАДНИЙ МОСТ -

Специальные инструменты

27-5

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

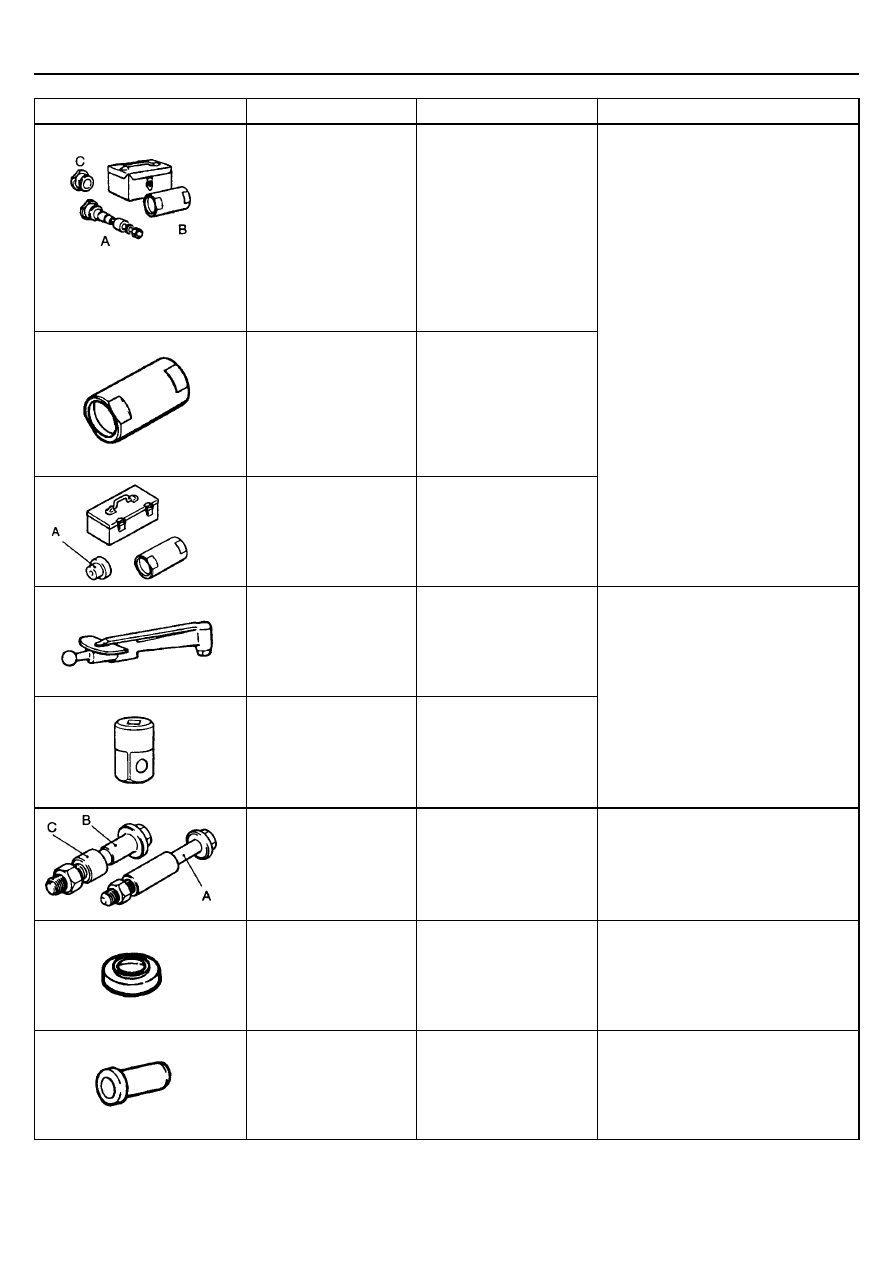

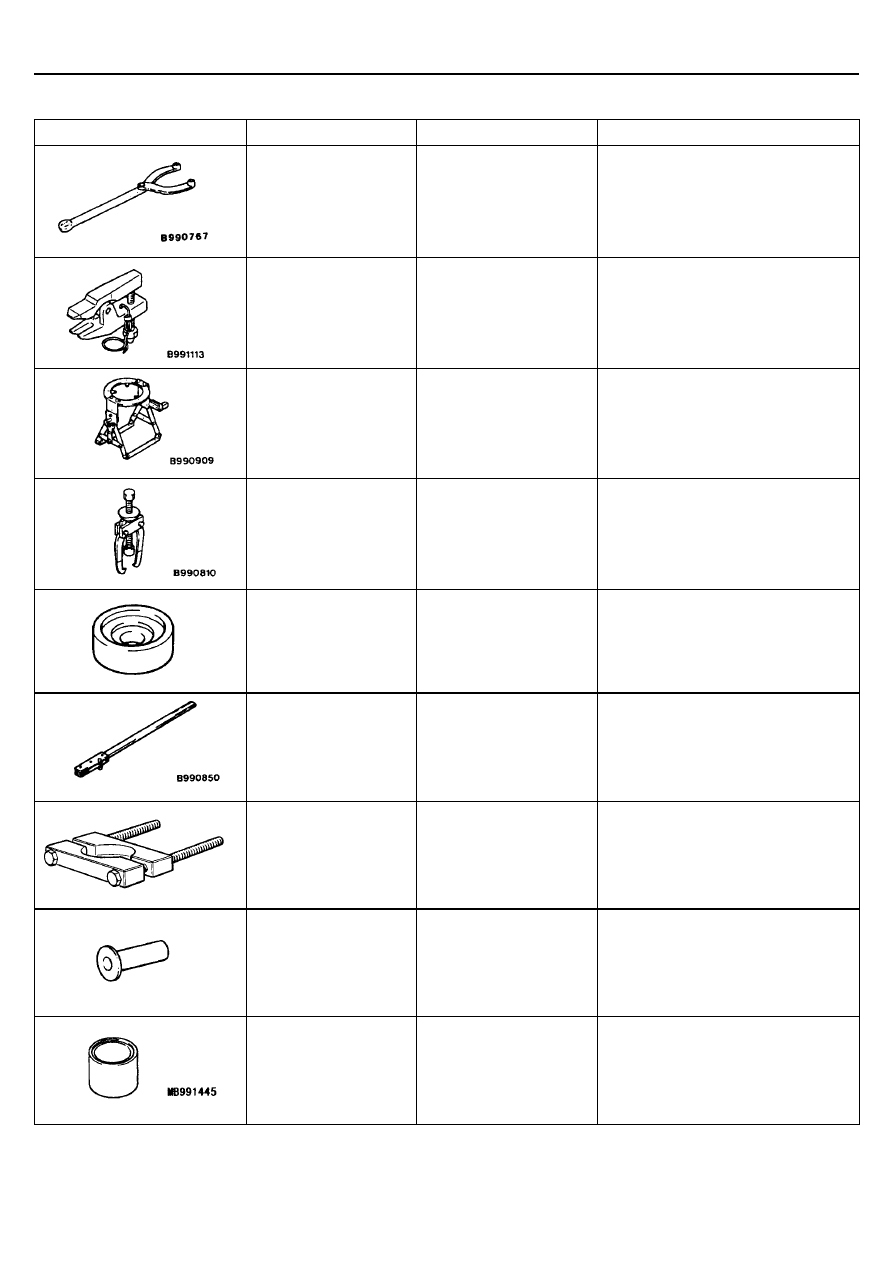

Инструмент

Номер

Название

Использование

МВ990767

Вильчатый держатель
ступицы переднего
колеса и фланца
карданного вала

Отворачивание и заворачивание
гайки вала привода колеса

МВ991113 или
МВ990635

Съемник рулевых тяг

Отсоединение пальца шарового
шарнира

МВ990909

Оснастка

Крепление картера дифференциала

МВ990810

Съемник бокового
подшипника
дифференциала



Снятие внутренней обоймы
бокового подшипника
дифференциала



Снятие фланца ведущей
шестерни

МВ991407

Оправка для подшипника

Снятие внутренней обоймы бокового
подшипника дифференциала

МВ990850

Держатель фланца



Отворачивание самоконтрящейся
гайки



Регулировка момента прокрутки
ведомой шестерни главной
передачи

MD998801

Съемник подшипника

Выпрессовка внутренней обоймы
заднего подшипника ведомой
шестерни главной передачи

МВ991168

Оправка для установки
сальника
дифференциала

Установка сальника ведомой
шестерни главной передачи

МВ991445

Оснастка для установки и
снятия втулки

Установка наружной обоймы заднего
подшипника ведомой шестерни
главной передачи

ЗАДНИЙ МОСТ -

Специальные инструменты

27-6

Инструмент

Номер

Название

Использование

МВ991171

А: МВ990819

В: МВ991170

С: МВ991169

Набор для измерения
высоты ведущей
шестерни главной
передачи
дифференциала

А: Набор для ведущей
шестерни

В: Цилиндрический
калибр

С: Переходник набора
для ведущей шестерни

МВ991534

Цилиндрический калибр

МВ991768

А: МВ991770

Набор для измерения
ведомой шестерни
главной передачи
дифференциала

А: Головка

Измерение высоты ведущей шестерни
главной передачи дифференциала

МВ990685

Динамометрический ключ

МВ990326

Торцевая головка

Измерение момента начала вращения
шарикового подшипника

А: МВ991017

В: МВ990998

С: МВ991000

А, В: спец. инструмент
для снятия и установки
ступицы переднего
колеса

С: Регулировочная
втулка



Измерение момента начала
вращения подшипника ступицы
колеса



Проверка люфта подшипника
ступицы колеса

МВ990802

Оправка для подшипника

Запрессовка внутренней обоймы
заднего подшипника ведомой
шестерни главной передачи

МВ990727

Оправка для подшипника
ведомой шестерни
главной передачи

Запрессовка сальника ведомой
шестерни главной передачи
дифференциала
