Mitsubishi Pajero (2001+). Руководство - часть 189





КАРДАННЫЙ ВАЛ -

Карданный вал

25-4

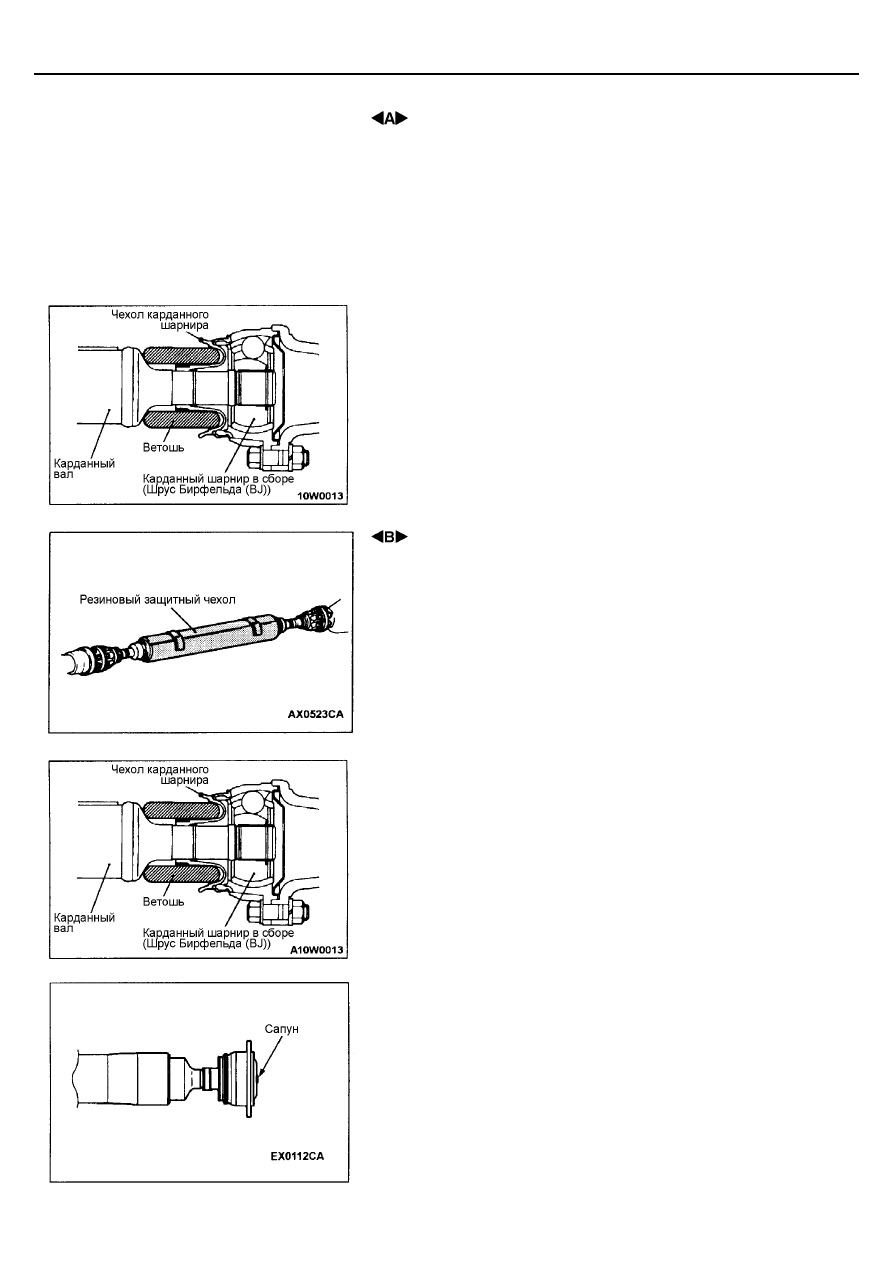

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ПЕРЕДНЕГО КАРДАННОГО ВАЛА В СБОРЕ

1.

Установите рычаг раздаточной коробки в положение «2Н».

2.

Слейте масло из раздаточной коробки.
(Механическая КПП: См. ГЛАВУ 22 – Технические операции на
автомобиле).
(АКПП: См. ГЛАВУ 23 – Технические операции на автомобиле).

3.

Нанесите сборочные метки на фланец дифференциала и фланец
карданного вала.

4.

Намотайте ветошь вокруг чехла карданного шарнира, и затем снимите
передний карданный вал в сборе.
Внимание:
При снятии карданного вала, будьте аккуратны, чтобы не
повредить чехол карданного шарнира, пережав его.

5.

Прикройте раздаточную коробку, чтобы исключить попадание
посторонних материалов внутрь.

 СНЯТИЕ ЗАДНЕГО КАРДАННОГО ВАЛА В СБОРЕ

1.

Убедитесь что, задний карданный вал обмотан резиной или на него
установлен специальный резиновый защитный чехол.
Внимание:
В целях предотвращения повреждений при проведении работ,
обмотайте трубу заднего карданного вала резиной или
установите на нее специальный резиновый защитный чехол.

2.

Нанесите установочные метки на фланец дифференциала и
наружную обойму ШРУСА Бирфельда (BJ) в сборе.

3.

Обмотайте чехол карданного шарнира ветошью и затем снимите
задний карданный вал в сборе.
Внимание:
(1) При снятии карданного вала, будьте аккуратны, чтобы не

повредить чехол карданного шарнира, пережав его.

(2) Сапун расположен на заднем торце заднего карданного вала.

Будьте аккуратны, не уроните сапун в ШРУС Бирфельда (BJ).

(3) Будьте аккуратны, не деформируйте карданный вал.
(4) Если Вы случайно уронили карданный вал, замените его.

4.

Прикройте раздаточную коробку, чтобы исключить попадание
посторонних материалов внутрь.

КАРДАННЫЙ ВАЛ -

Карданный вал

25-5

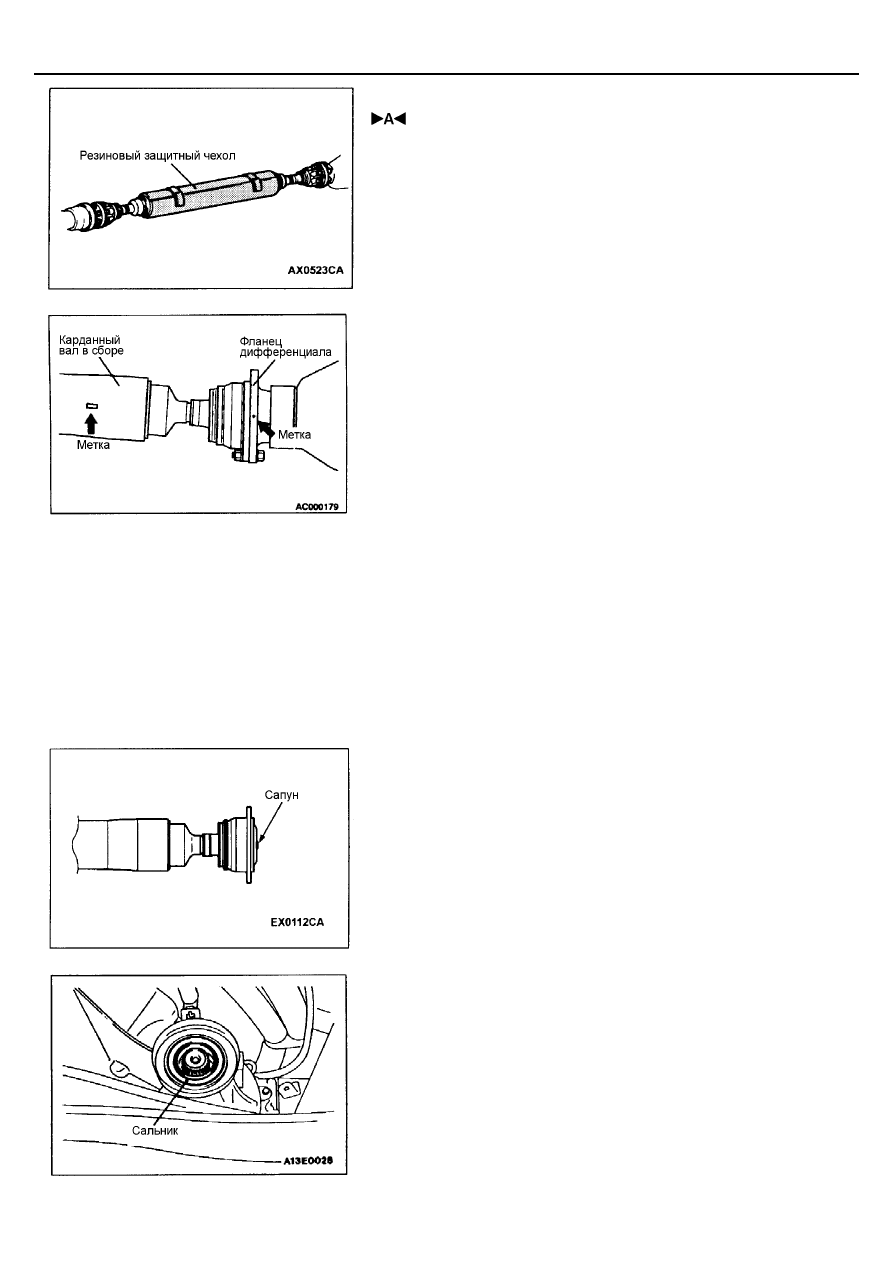

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ЗАДНЕГО КАРДАННОГО ВАЛА В СБОРЕ

Убедитесь, что задний карданный вал обмотан резиной или на него
установлен специальный резиновый защитный чехол.
Внимание:
В целях предотвращения повреждений при проведении данной
операции, обмотайте трубу заднего карданного вала резиной или
установите на нее специальный резиновый защитный чехол. Также,
будьте аккуратны, не ударьте и не повредите карданный вал.

(1) При повторном использовании карданного вала, совместите

установочные метки и установите карданный вал.

(2) При установке заднего карданного вала в сборе, располагайте его

таким образом, чтобы метка на карданном вале в сборе
располагалась как можно ближе к метке на фланце дифференциала.
(в пределах 30

°

).

Внимание:
(1) Перед затяжкой болтов и гаек, удалите масло и

консистентную смазку с резьбы, в противном случае они
могут отвернуться в процессе эксплуатации.

(2) Будьте аккуратны, не деформируйте карданный вал.
(3) Если Вы случайно уронили карданный вал, замените его.

(4) Сапун расположен на заднем торце заднего карданного вала.

Будьте аккуратны, не уроните сапун в ШРУС Бирфельда (BJ).

(5) Не повредите рабочие кромки сальников раздаточной

коробки.

КАРДАННЫЙ ВАЛ -

Карданный вал

25-6

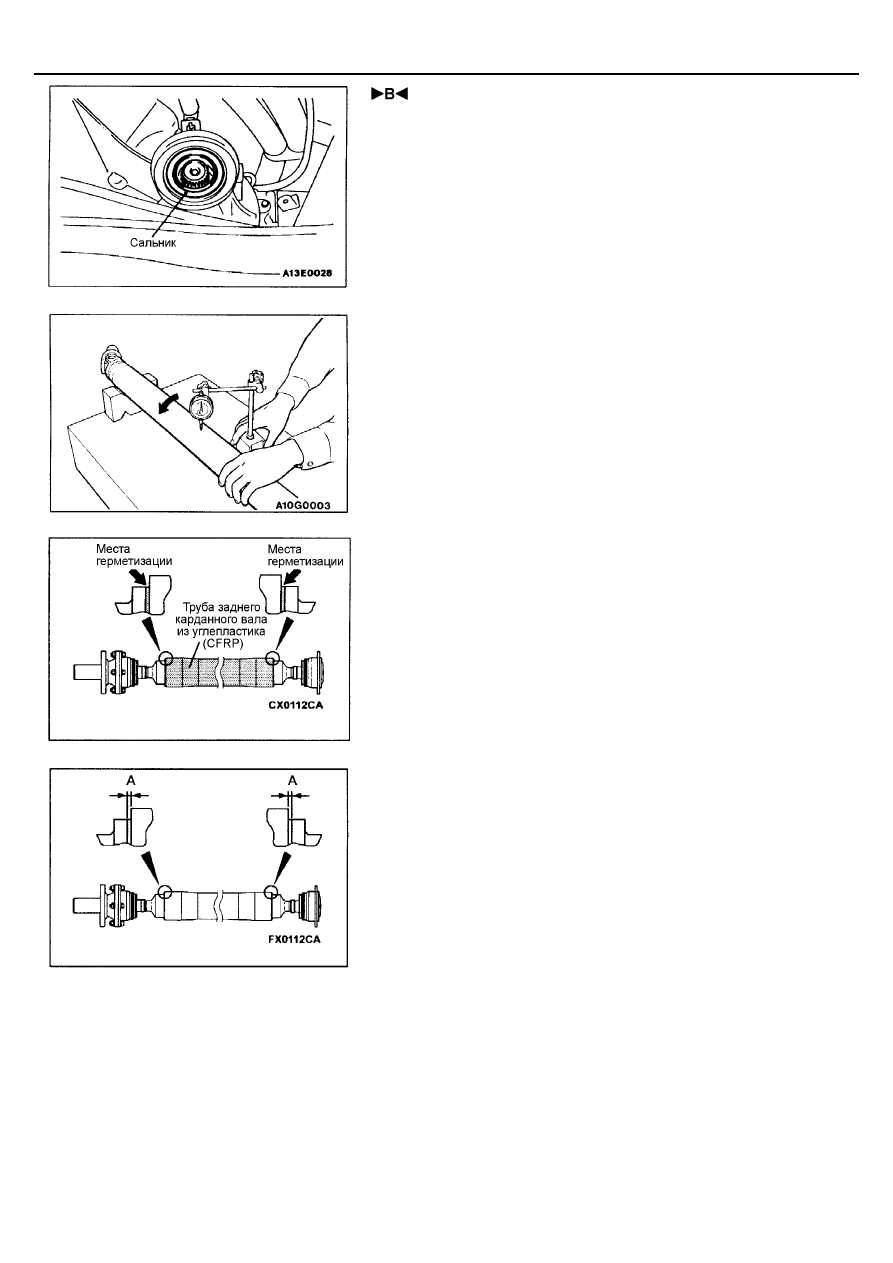

 УСТАНОВКА ПЕРЕДНЕГО КАРДАННОГО ВАЛА В

СБОРЕ

При повторном использовании карданного вала, совместите установочные
метки и установите карданный вал в сборе.
Внимание:
1.

Не повредите рабочие кромки сальников раздаточной коробки.

2.

Вытрите масло и консистентную смазку с резьбы крепежных
болтов и гаек перед затяжкой, в противном случае они могут
отвернуться в процессе эксплуатации.

ПРОВЕРКА

БИЕНИЕ ПЕРЕДНЕГО КАРДАННОГО ВАЛА

Максимально допустимое:
Передний карданный вал: 0,5 мм

ЗАДНИЙ КАРДАННЫЙ ВАЛ

1.

При обнаружении в местах герметизации трещин или отслаивания,
замените карданный вал.

2.

Проверьте трубу заднего карданного вала на предмет отсутствия
трещин, сколов или изломов и замените карданный вал при
обнаружении повреждений. При обнаружении неисправностей,
проверьте трубу, используя проникающий краситель.

3.

Измерьте зазор (А) между краем трубы и скользящей частью заднего
карданного вала.
Номинальное значение (А): 0,2 – 0,5 мм

4.

Если номинальное значение не соблюдено, замените карданный вал.

КАРДАННЫЙ ВАЛ -

Карданный вал

25-7

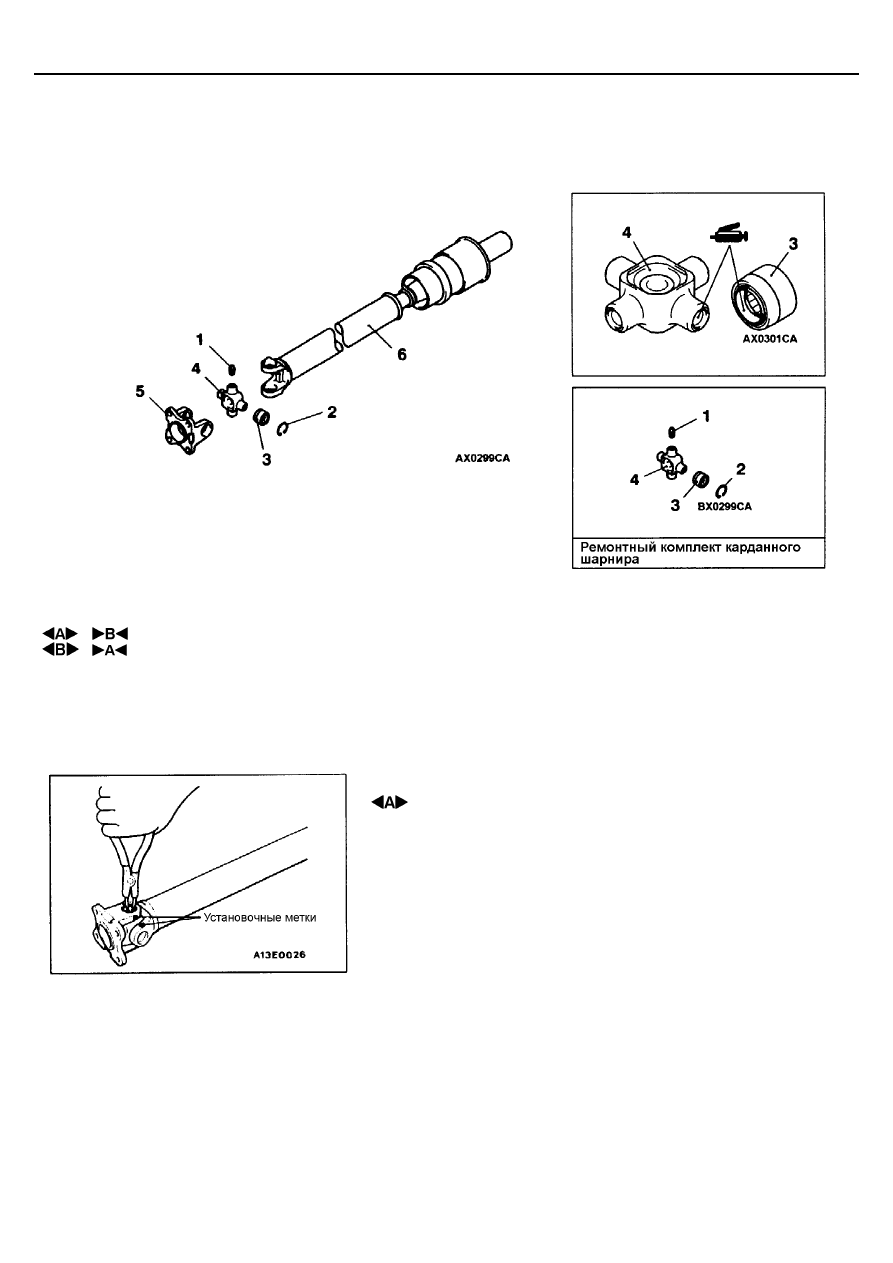

РАЗБОРКА И СБОРКА

Внимание:
Задний карданный вал необслуживаемый.

ПЕРЕДНИЙ КАРДАННЫЙ ВАЛ

Последовательность снятия деталей
1. Прессмасленка
2. Стопорное кольцо
3. Подшипник опорный

4. Крестовина
5. Фланцевая вилка
6. Карданный вал

ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

 СНЯТИЕ СТОПОРНОГО КОЛЬЦА

Нанесите установочные метки на фланцевую вилку и карданный вал.
Затем, снимите стопорные кольца.
