Mitsubishi Pajero (2001+). Руководство - часть 187





АВТОМАТИЧЕСКАЯ КПП -

КПП в сборе

23-126

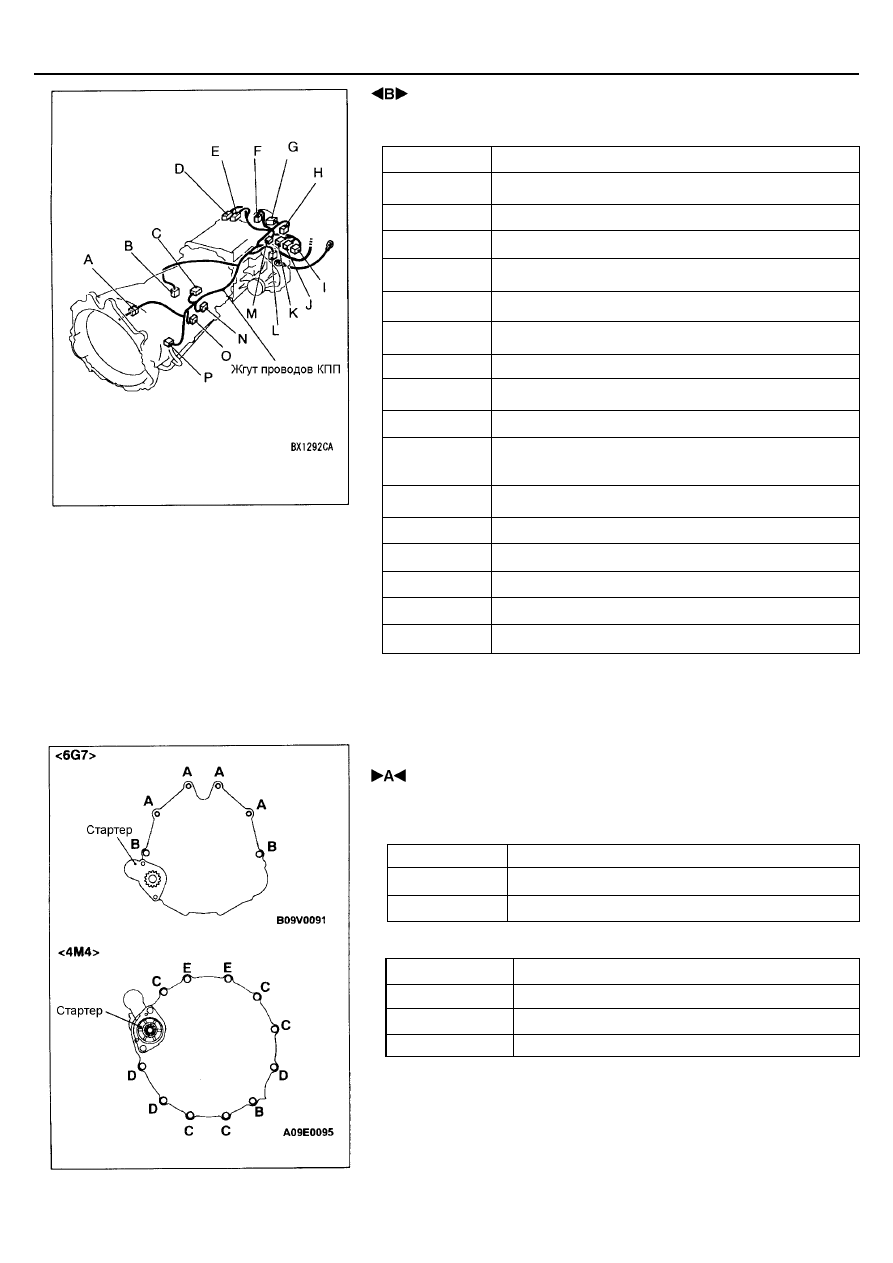

 ОТСОЕДИНЕНИЕ РАЗЪЕМА ЖГУТА ПРОВОДОВ КПП

1.

Опустите КПП до положения, при котором вы сможете отсоединить
разъем жгута проводов КПП и отсоедините его.

Обозначение

Название разъема

A

Комбинация жгутов проводов КПП и аккумуляторной
батареи

B

Датчик частоты вращения выходного вала

C

Электромагнитные клапана управления АКПП в сборе

D

Датчик 4LL

C

 (полный привод, понижающая передача,

заблокирован межосевой дифференциал)

E

Датчик включения режима 2WD

F

Датчик частоты вращения заднего карданного вала

G

Датчик скорости автомобиля

H

Привод механизма переключения режимов
трансмиссии

I

Датчик включения режимов 2WD/4WD

J

Датчик включения режима 4Н (Полный привод, прямая
передача, межосевой дифференциал не
заблокирован)

K

Датчик включения блокировки межосевого
дифференциала

L

Датчик частоты вращения переднего карданного вала

M

Кислородный датчик (задний)

N

Выключатель блокировки стартера

O

Кислородный датчик (передний)

P

Датчик частоты вращения входного вала

2.

Разместите отсоединенные жгуты проводов КПП таким образом,
чтобы они оставались на кузове автомобиля.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА КПП В СБОРЕ

Длины болтов крепления различаются согласно месту их установки, не
перепутайте их при установке.

<6G7>

Болты

Диаметр х длину, мм

A

12 х 40

B

12 х 55

<4М4>

Болты

Диаметр х длину, мм

C

10 х 25

D

10 х 45

E

10 х 50

АВТОМАТИЧЕСКАЯ КПП -

Охладитель масла КПП

23-127

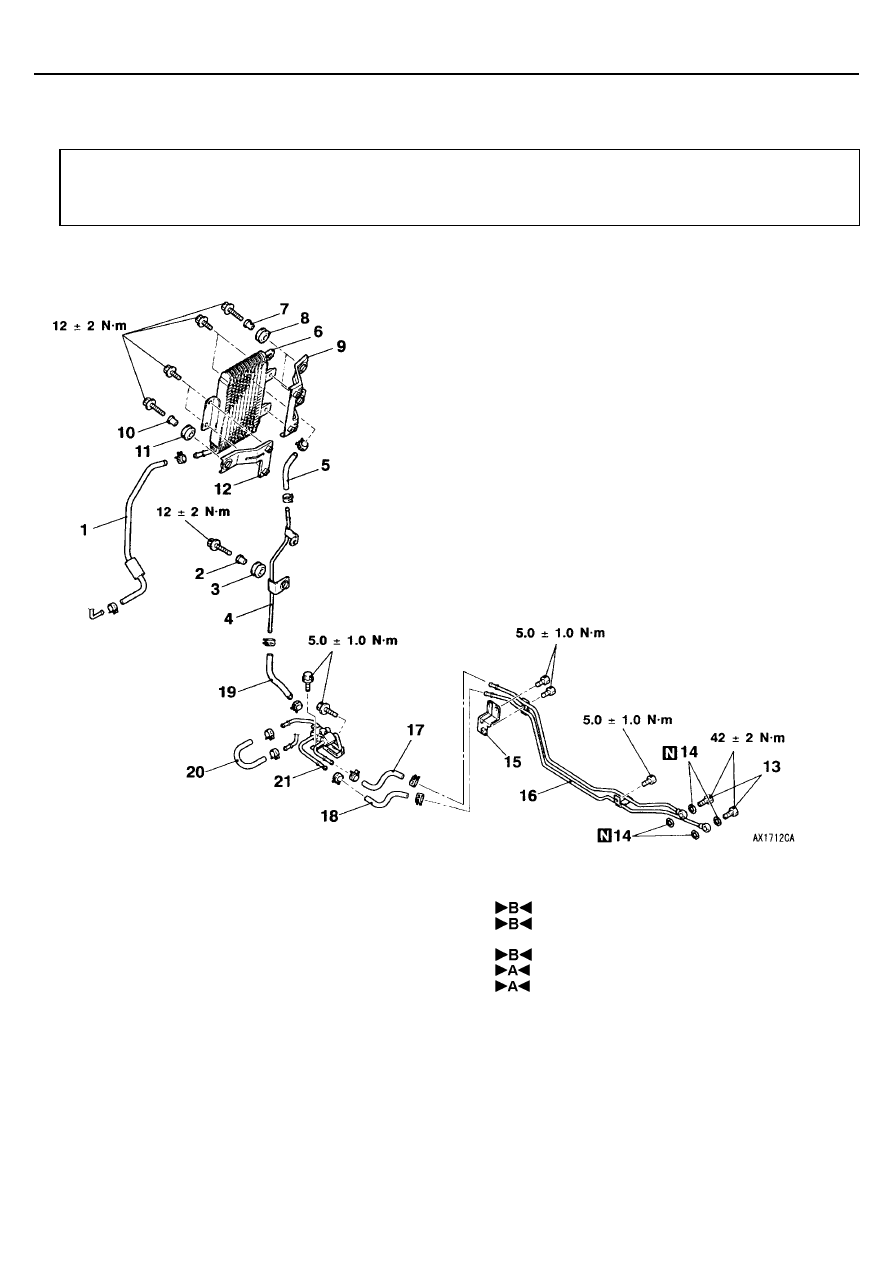

ОХЛАДИТЕЛЬ МАСЛА КПП

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции



Слив и заливка ATF (См. стр.23-95 и стр. 23-99.)



Снятие и установка защиты картера и нижнего
защитного кожуха

<6G7>

Последовательность снятия охладителя
масла КПП
1. Шланг
2. Дистанционная втулка
3. Втулка
4. Возвратная трубка ATF АКПП
5. Шланг
6. Дистанционная втулка

  Фары головного света в сборе

(см. ГЛАВУ 54А.)

7. Втулка
8. Кронштейн охладителя масла КПП
9. Дистанционная втулка
10.Втулка
11.Кронштейн охладителя масла КПП
12.Охладитель масла КПП

Последовательность снятия трубки
охладителя масла КПП в сборе
13. Перепускной болт
14. Уплотнительное кольцо
15. Кронштейн трубки охладителя масла КПП
16. Трубка охладителя масла КПП в сборе
17. Возвратный шланг
18. Подающий шланг
19. Шланг
20. Шланг
21. Трубка охладителя масла КПП в сборе

АВТОМАТИЧЕСКАЯ КПП -

Охладитель масла КПП

23-128

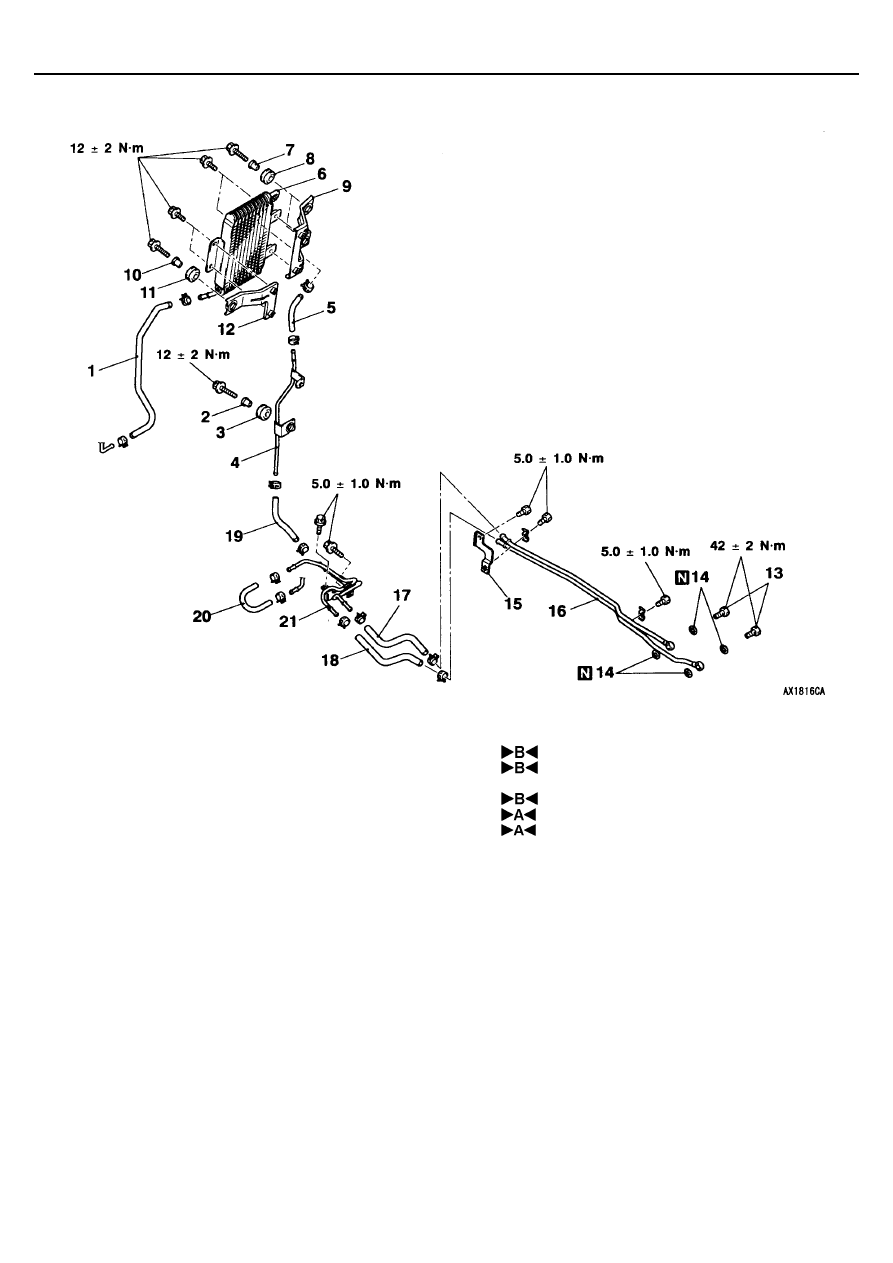

<4М4>

Последовательность снятия охладителя
масла КПП
1. Шланг
2. Дистанционная втулка
3. Втулка
4. Возвратная трубка ATF АКПП
5. Шланг
6. Дистанционная втулка

  Фары головного света в сборе

(см. ГЛАВУ 54А.)

7. Втулка
8. Кронштейн охладителя масла КПП
9. Дистанционная втулка
10.Втулка
11.Кронштейн охладителя масла КПП
12.Охладитель масла КПП

Последовательность снятия трубки
охладителя масла КПП в сборе
13. Перепускной болт
14. Уплотнительное кольцо
15. Кронштейн трубки охладителя масла КПП
16. Трубка охладителя масла КПП в сборе
17. Возвратный шланг
18. Подающий шланг
19. Шланг
20. Шланг
21. Трубка охладителя масла КПП в сборе

АВТОМАТИЧЕСКАЯ КПП -

Охладитель масла КПП

/



Электронный

блок Bправления ! КПП

23-129

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

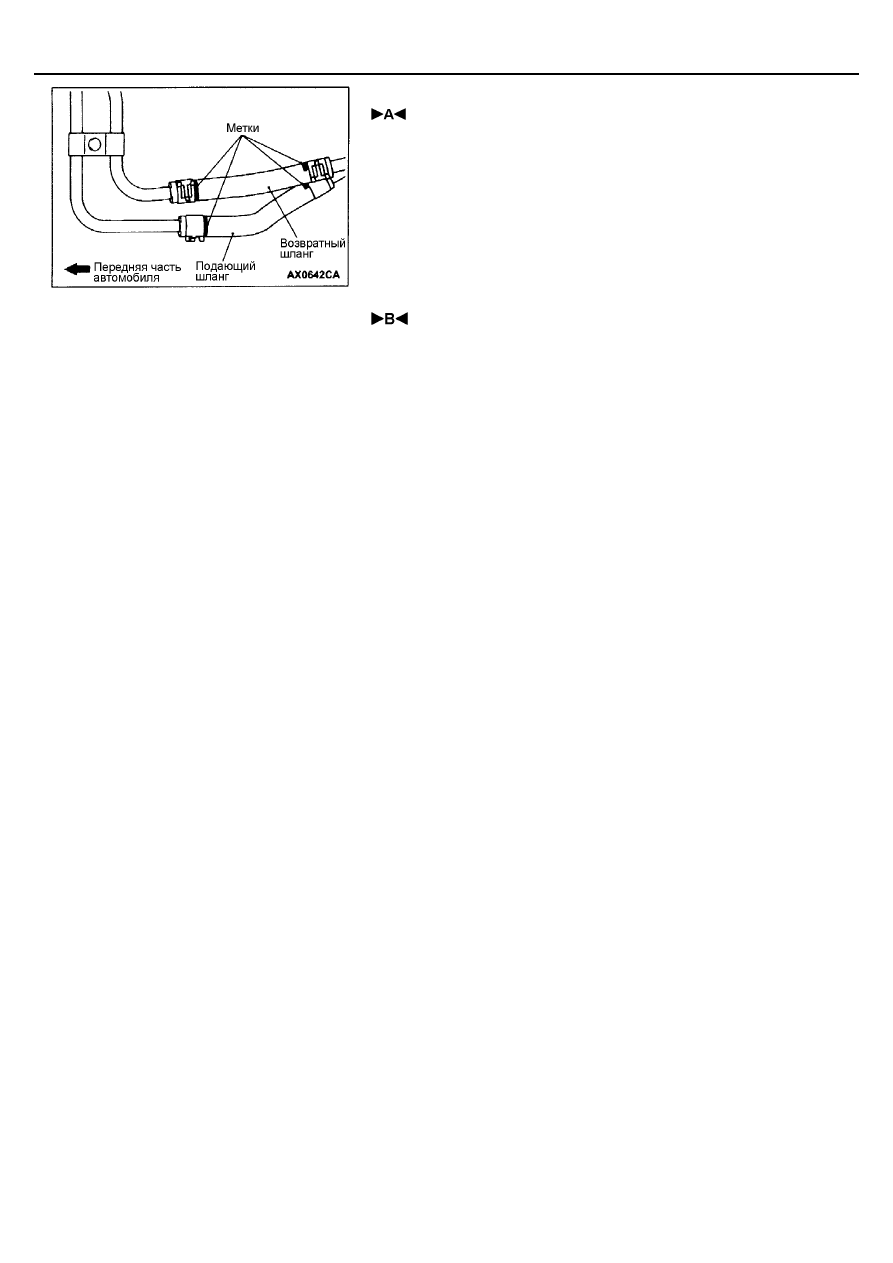

 УСТАНОВКА ПОДАЮЩЕГО ШЛАНГА И

ВОЗВРАТНОГО ШЛАНГА

Установите подающий и возвратный шланги так, чтобы метки
располагались, как показано на рисунке.

 УСТАНОВКА ТРУБКИ ОХЛАДИТЕЛЯ МАСЛА КПП В

СБОРЕ, УПЛОТНИТЕЛЬНОГО КОЛЬЦА И ПЕРЕПУСКНОГО
БОЛТА

Предварительно вверните перепускные болты в КПП и предварительно
закрепите трубки хомутами, а затем полностью затяните перепускные
болты.
Более того, затягивайте хомуты по порядку, начиная с самого ближнего к
КПП.

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ АКПП

СНЯТИЕ И УСТАНОВКА

<6G7> Смотрите ГЛАВУ 13А – Электронный блок управления двигателем и АКПП; <4M4> Смотрите ГЛАВУ 13С – Электронный
блок управления двигателем.

ПРОВЕРКА

ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ НА ВЫВОДАХ РАЗЪЕМА ЭЛЕКТРОННОГО БЛОКА УПРАВЛЕНИЯ

<6G7> Смотрите стр. 23-64; <4M4> Смотрите стр. 23-66.
