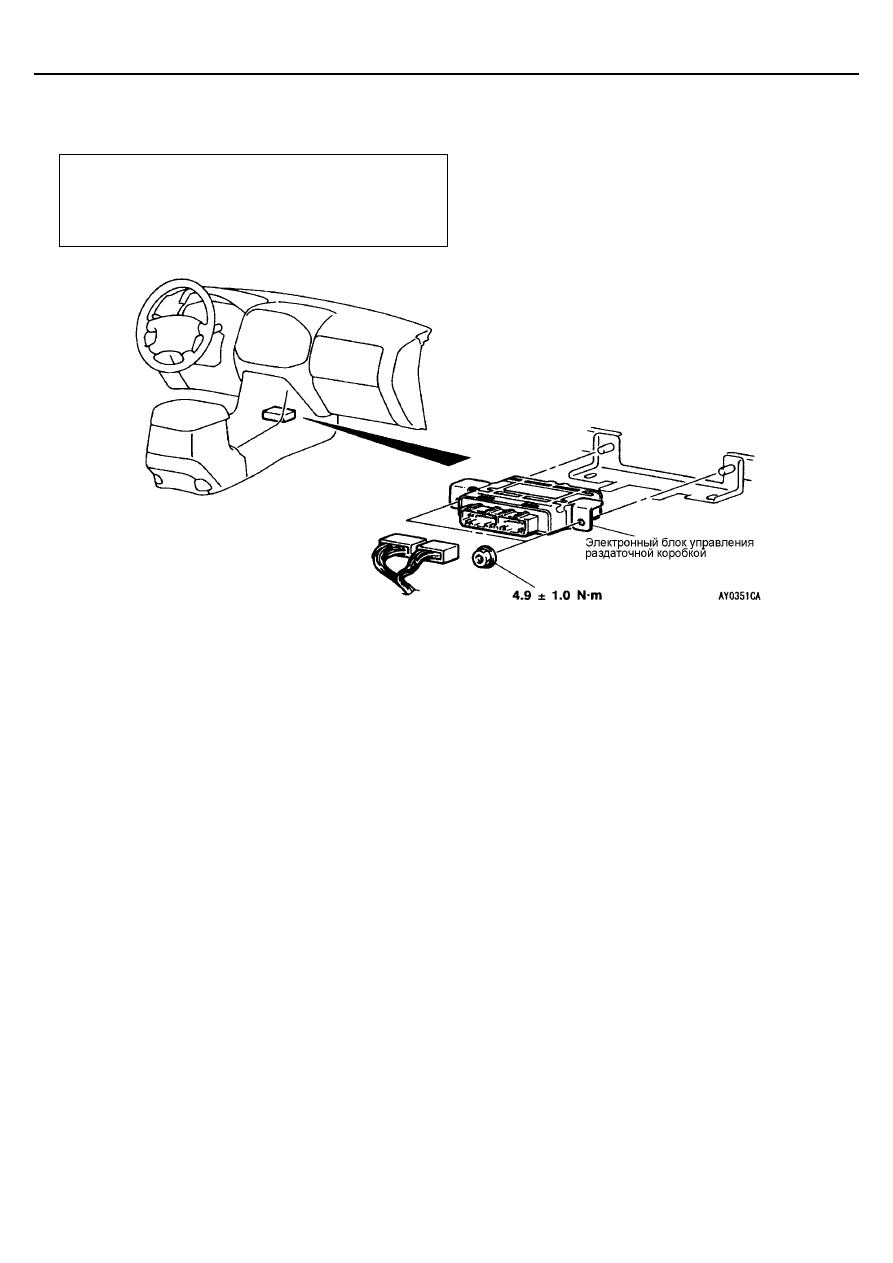

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ РАЗДАТОЧНОЙ КОРОБКОЙ

СНЯТИЕ И УСТАНОВКА

Предварительная и заключительная операция
Снятие и установка панели индикаторов и передней
панели напольной консоли (см. ГЛАВУ 52А – Напольная
консоль.)

ПРОВЕРКА

ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ НА ВЫВОДАХ РАЗЪЕМА
ЭЛЕКТРОННОГО БЛОКА УПРАВЛЕНИЯ

Смотрите стр. 23-89.

25-1

КАРДАННАЯ ПЕРЕДАЧА

СОДЕРЖАНИЕ

ОБЩАЯ ИНФОРМАЦИЯ............................... 2

ОСНОВНЫЕ ДАННЫЕ ДЛЯ
РЕГУЛИРОВОК И КОНТРОЛЯ ..................... 2

СМАЗОЧНЫЕ МАТЕРИАЛЫ........................ 2

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ .................. 2

КАРДАННЫЙ ВАЛ ........................................ 3

КАРДАННЫЙ ВАЛ -

Общая информация / Основные данные для регулировок и контроля /
Смазочные материалы / Специальный инструмент / Карданный вал

25-2

ОБЩАЯ ИНФОРМАЦИЯ

Для привода переднего и заднего моста используются карданные валы с двумя карданными шарнирами.
Труба заднего карданного вала изготовлена из углепластика (CFRP).

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

Параметры

Номинальное значение

Предельно допустимое значение

Биение карданного вала, мм

-

0,5

Зазор между краем трубы и скользящей частью заднего
карданного вала, мм

0,2 – 0,5

Зазор паза стопорного кольца, мм

0 – 0,06

СМАЗОЧНЫЕ МАТЕРИАЛЫ

Место применения

Рекомендуемая смазка

Количество

Скользящая вилка переднего
карданного вала

Масло для гипоидных передач SAE
75W-90 или 75W-85W или 80W по
классификации API GL-4

По потребности

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Название

Использование

МВ990840

Спец. инструмент для
снятия и установки
карданного шарнира

Разборка и сборка карданного шарнира

КАРДАННЫЙ ВАЛ

Внимание:
Поскольку труба заднего карданного вала изготовлена из углепластика (CFRP), примите во внимание следующее:
1.

При обнаружении царапины на трубе заднего карданного вала проверьте трубу, используя проникающий
краситель.

2.

Если труба заднего карданного вала треснула, имеет сколы или изгибы, замените карданный вал.

3.

Будьте аккуратны, не деформируйте трубу заднего карданного вала.

4.

Если Вы случайно уронили карданный вал, замените его.

5.

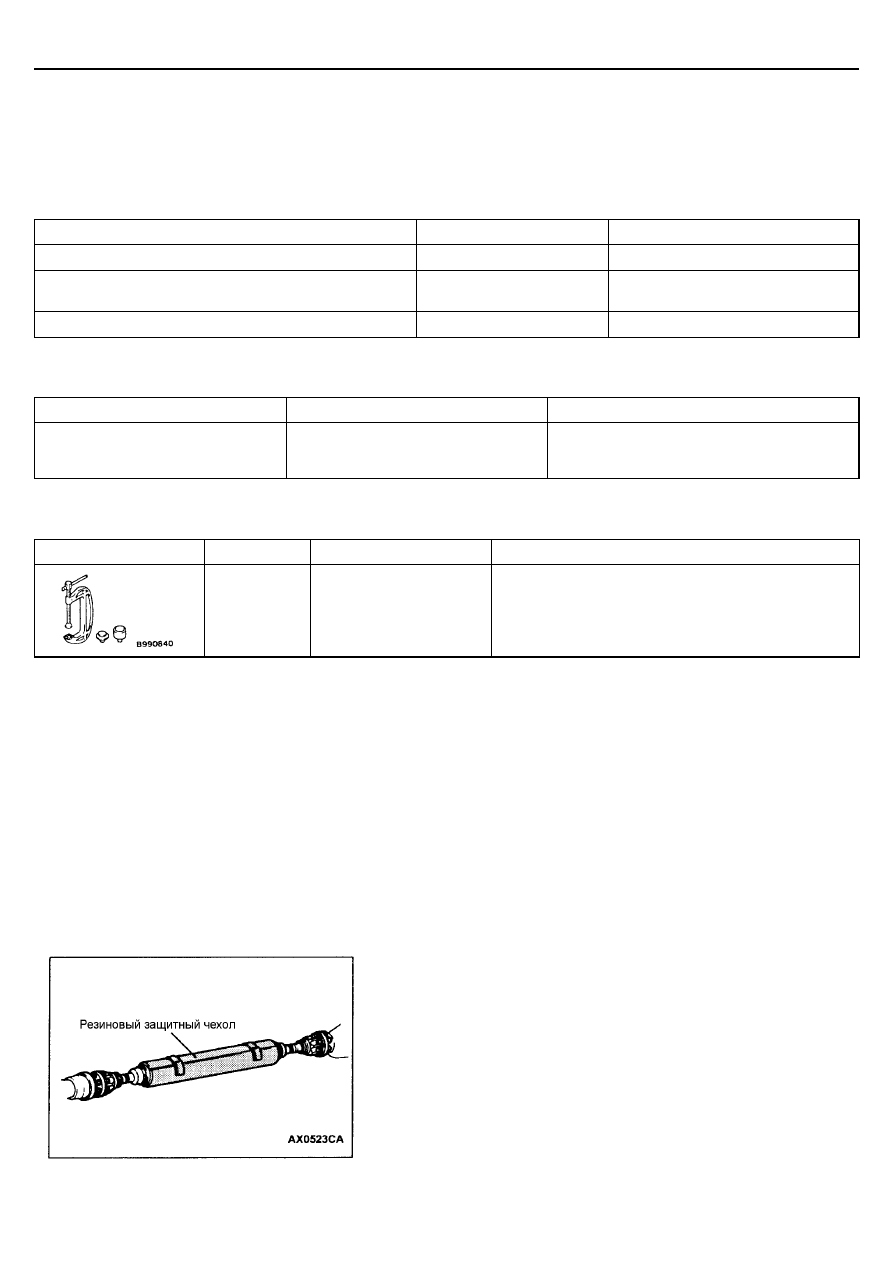

В целях предотвращения повреждений при проведении работ,
обмотайте трубу заднего карданного вала резиной толщиной
более 10 мм или установите на нее специальный резиновый
защитный чехол (Parts No.: MR534563 - для короткобазных
моделей / parts No.: MR534563 - для длиннобазных моделей).

КАРДАННЫЙ ВАЛ -

Карданный вал

25-3

6.

При обнаружении в местах герметизации трещин или
отслаивания, замените карданный вал.

7.

Неисправные карданные валы рекомендуется закапывать в
землю. Токсичные вещества никогда не вытекут из зарытого в
землю карданного вала.

СНЯТИЕ И УСТАНОВКА

Предварительные операции
Обмотайте трубу заднего карданного вала резиной или
установите на нее специальный резиновый защитный
чехол (перед снятием).

Заключительные операции

•



Снимите резину или специальный резиновый
защитный чехол, затем визуально проверьте трубу
заднего карданного вала на отсутствие трещин.
(после установки).

•



Заливка масла в раздаточную коробку
(После установки переднего карданного вала)
(Механическая КПП: См. ГЛАВУ 22 – Технические
операции на автомобиле).
(АКПП: См. ГЛАВУ 23 – Технические операции на
автомобиле).

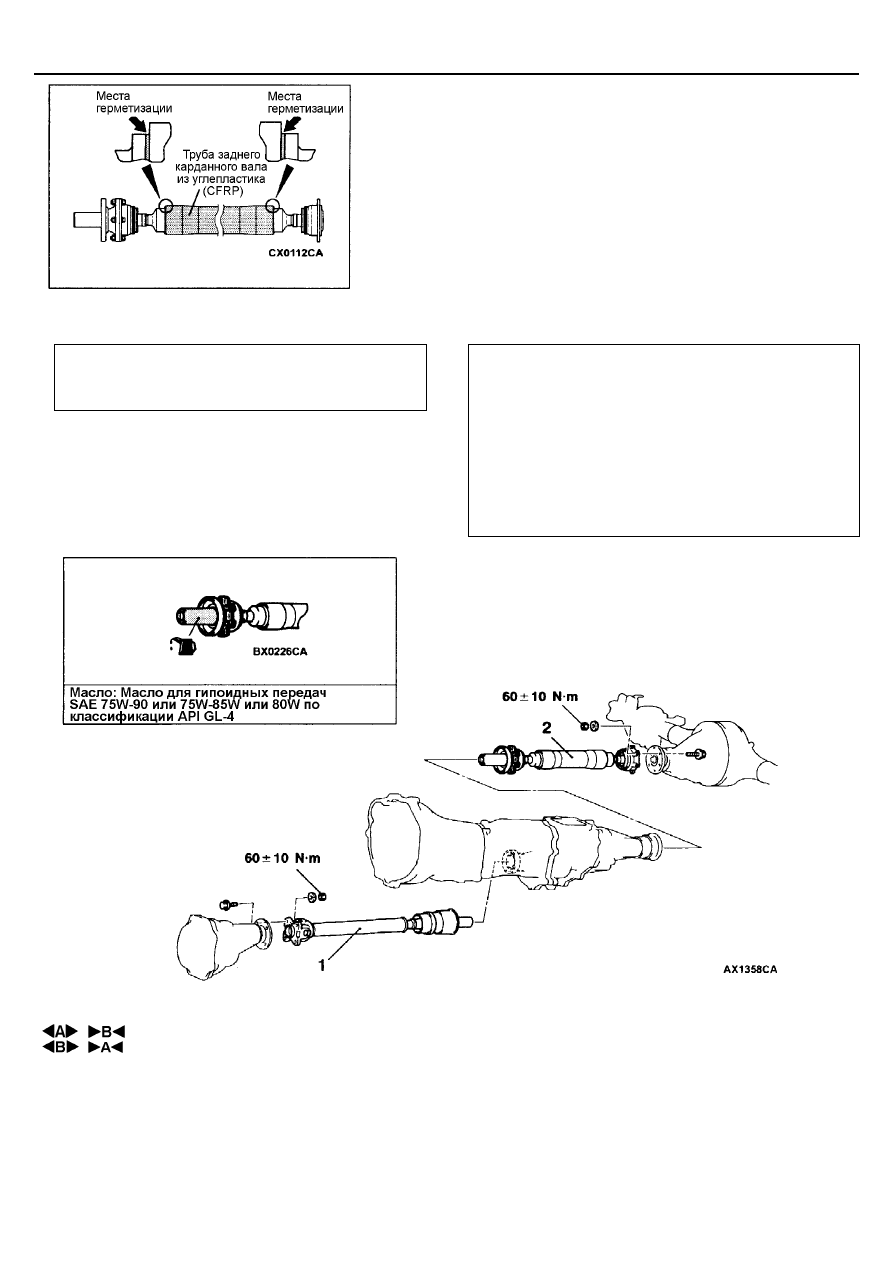

1. Передний карданный вал в сборе
2. Задний карданный вал в сборе
