КПП В СБОРЕ

СНЯТИЕ И УСТАНОВКА

ПРИМЕЧАНИЕ
В конструкцию заднего карданного вала входит хрупкая углепластиковя труба, поэтому перед его снятием ознакомьтесь с
ГЛАВОЙ 25.

<6G7>

Предварительные и заключительные  операции

•



Снятие и установка защиты картера и нижнего
защитного кожуха

•



Слив и заливка ATF и масла в раздаточной
коробке (См. стр.23-95 и стр. 23-99.)

•



Снятие и установка переднего и заднего
карданных валов (См. ГЛАВУ 25.)

•



Снятие и установка приемной трубы системы
выпуска. (См. ГЛАВУ 15.)

•



Снятие и установка нижней крышки диффузора
радиатора системы охлаждения (См. ГЛАВУ 14.)

Последовательность снятия

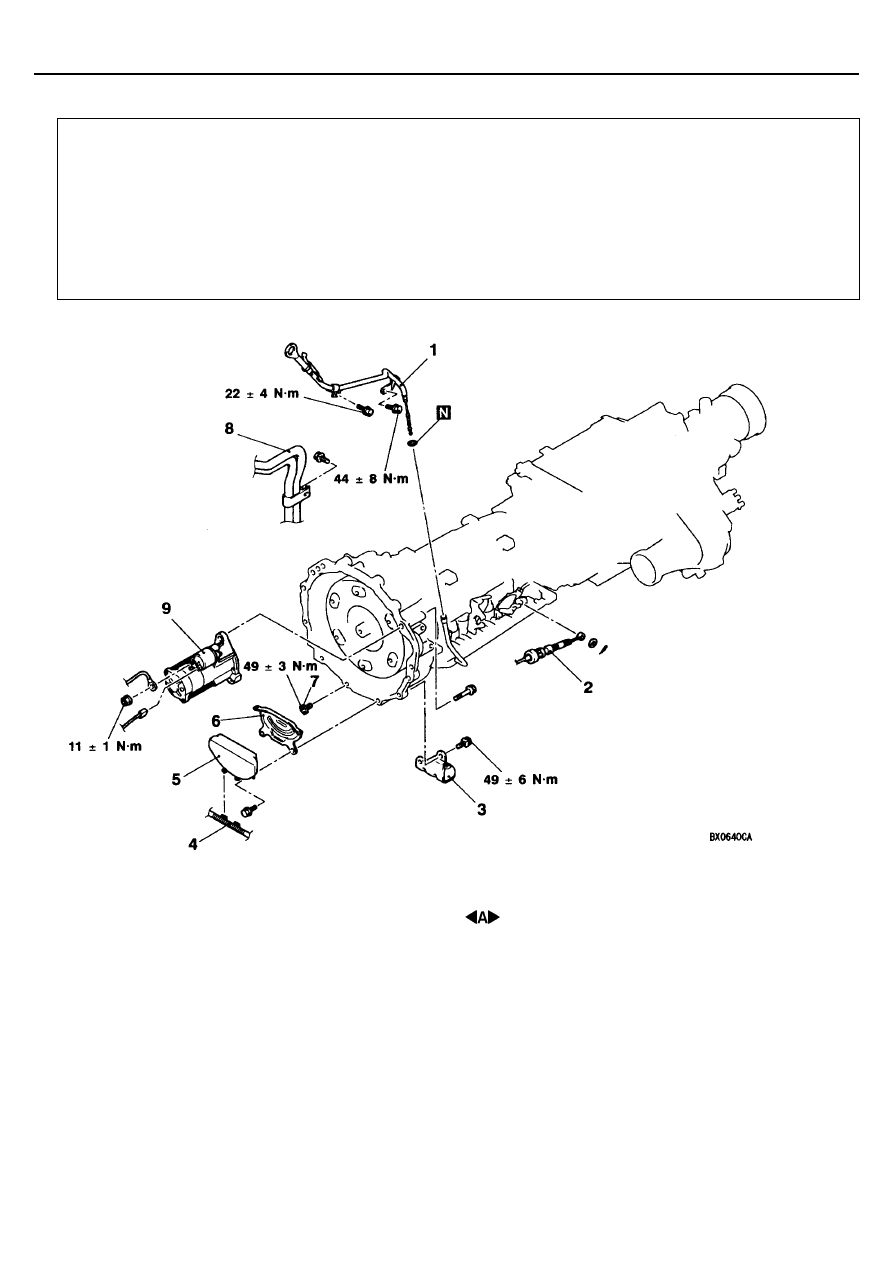

1. Масляный щуп
2. Соединение троса управления КПП
3. Соединительные болты пластины

привода гидротрансформатора

4. Соединение шланга отопителя
5. Кожух

6. Стартер
7. Кожух стартера
8. Соединительные болты масляного поддона
9. Соединение проводов аккумуляторной

батареи

АВТОМАТИЧЕСКАЯ КПП -

КПП в сборе

23-123

10. Соединение трубки маслоохладителя
11. Демпфер колебаний
12. Кронштейн крепления растяжки
14. Шланг маслоохладителя

•

    Поддомкратьте КПП трансмиссионным

домкратом

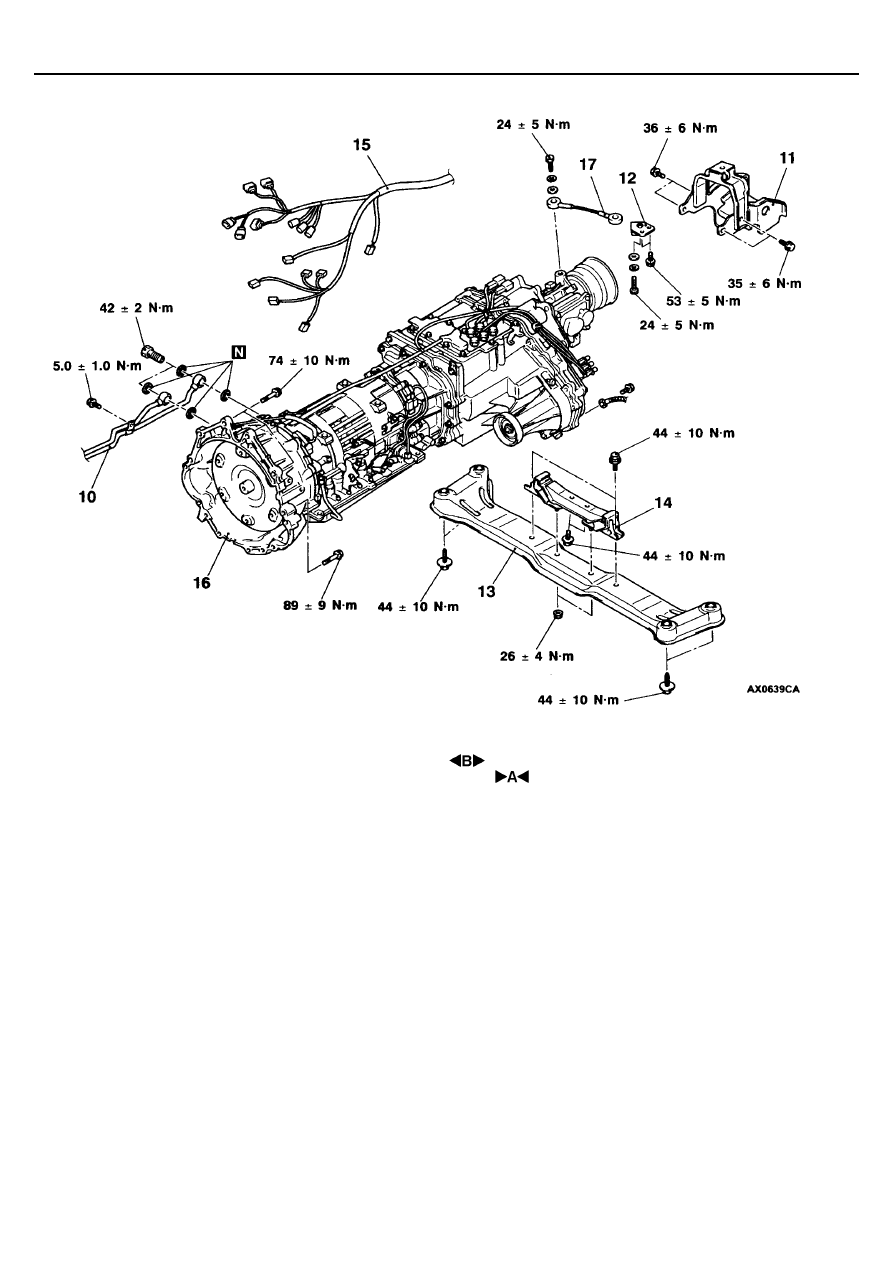

13. Центральная балка крепления АКПП в

сборе

14. Опора КПП
15. Соединение разъема жгута проводов КПП
16. КПП в сборе
17. Растяжка

АВТОМАТИЧЕСКАЯ КПП -

КПП в сборе

23-124

<4М4>

Предварительные и заключительные операции

•



Снятие и установка защиты картера и нижнего
защитного кожуха

•



Слив и заливка ATF и масла в раздаточной коробке
(См. стр.23-95 и стр. 23-99.)

•



Снятие и установка переднего и заднего карданных
валов (См. ГЛАВУ 25.)

•



Снятие и установка приемной трубы системы
выпуска и каталитического нейтрализатора ОГ.
(См. ГЛАВУ 15.)

•



Снятие и установка нижней крышки диффузора
радиатора системы охлаждения (См. ГЛАВУ 14.)

•



Снятие и установка промежуточного охладителя в
сборе (См. ГЛАВУ 15.)

Последовательность снятия
1. Масляный щуп в сборе
2. Соединение троса управления КПП
3. Кронштейн опоры трубы системы выпуска
4. Соединение проводов аккумуляторной

батареи

5. Резиновая проставка

6. Защитный кожух
7. Соединительные болты пластины

привода гидротрансформатора

8. Соединение шланга отопителя
9. Стартер

АВТОМАТИЧЕСКАЯ КПП -

КПП в сборе

23-125

10. Соединение трубки маслоохладителя
11. Демпфер колебаний
12. Кронштейн крепления растяжки

•

    Поддомкратьте КПП трансмиссионным

домкратом

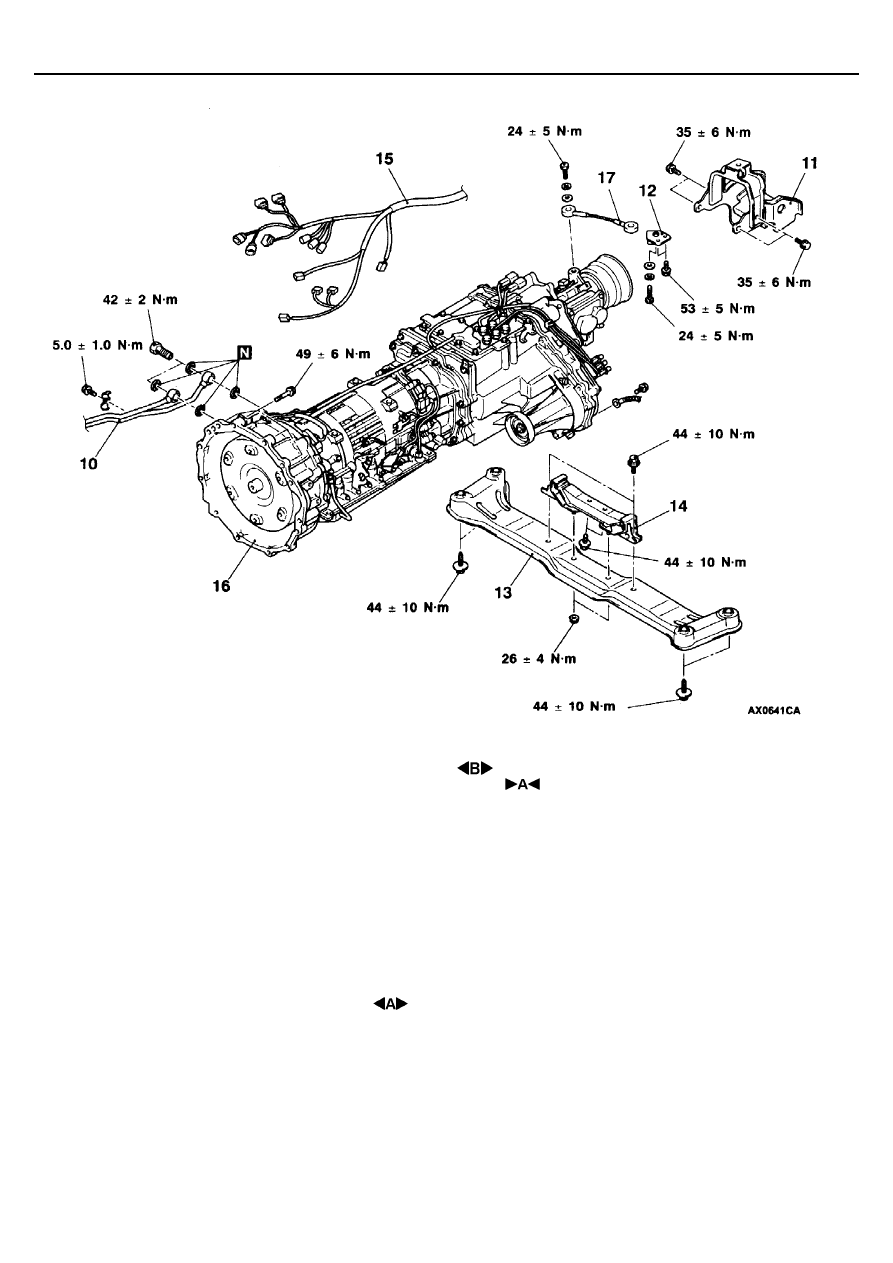

13. Центральная балка крепления АКПП в

сборе

14.Опора КПП в сборе
15.Соединение разъема жгута проводов КПП
16.КПП в сборе
17.Растяжка

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 ОТВОРАЧИВАНИЕ СОЕДИНИТЕЛЬНЫХ БОЛТОВ

ПЛАСТИНЫ ПРИВОДА ГИДРОТРАНСФОРМАТОРА

1.

Снимите соединительные болты (6 штук), поворачивая коленчатый
вал.

2.

Нажмите на гидротрансформатор в сторону КПП, чтобы отодвинуть
его от двигателя.
