МЕХАНИЧЕСКАЯ КПП -

КПП в сборе

22-16

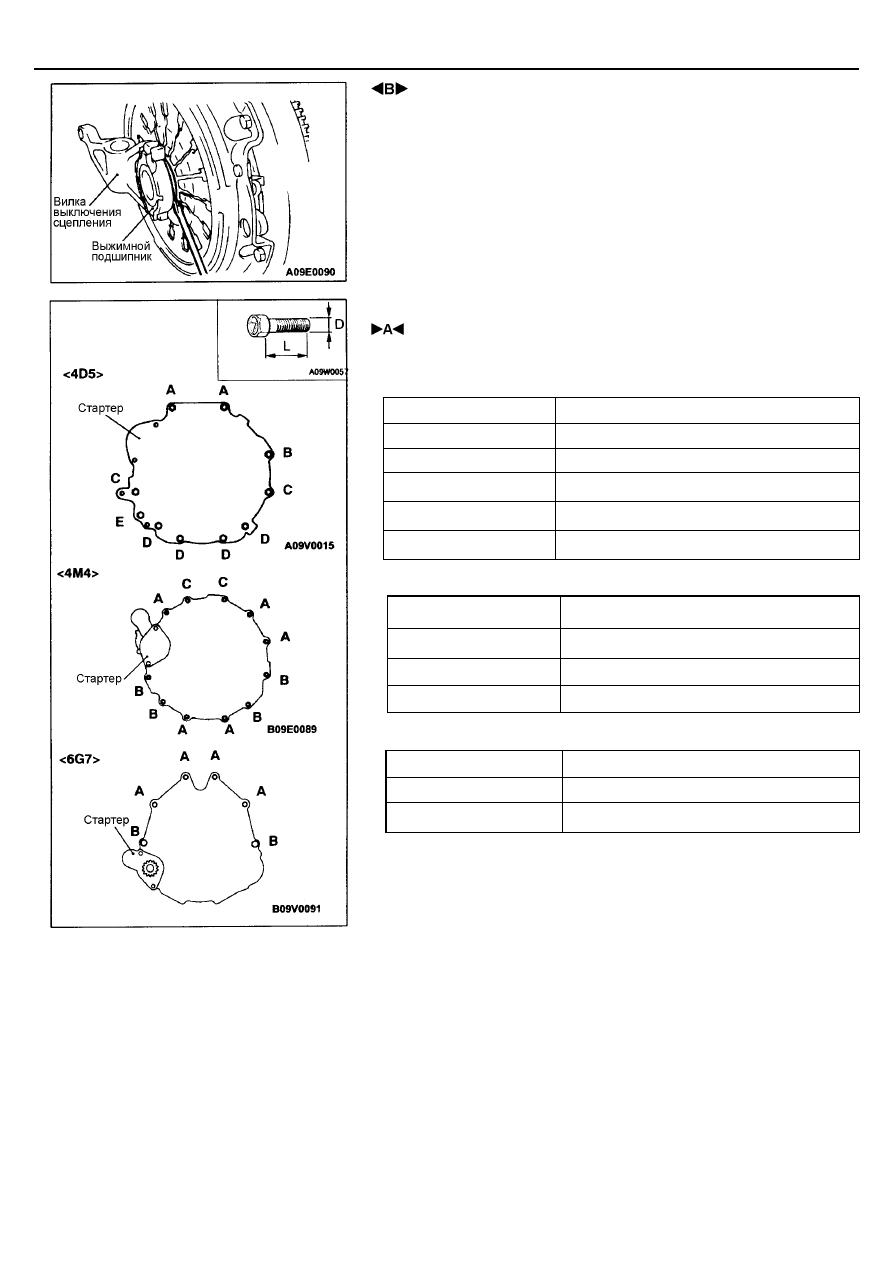

 ОТСОЕДИНЕНИЕ ВЫЖИМНОГО ПОДШИПНИКА

1.

Снимите защитный чехол сервисного отверстия в картере сцепления.

2.

Нажмите на вилку выключения сцепления и протолкните выжимной
подшипник в сторону диска сцепления.

3.

Вставьте плоскую отвертку, чтобы отделить выжимной подшипник от
корзины сцепления.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА КПП В СБОРЕ

Размеры болтов крепления КПП отличаются. Будьте внимательны, не
перепутайте места установки болтов.

<4D5>

Болт

Диаметр (D) х Длину (L), мм

A

10 х 45

B

8 х 30

C

10 х 80

D

10 х 25

E

10 х 35

<4М4>

Болт

Диаметр (D) х Длину (L), мм

A

12 х 25

B

10 х 45

C

10 х 50

<6G7>

Болт

Диаметр (D) х Длину (L), мм

A

12 х 40

B

12 х 55

МЕХАНИЧЕСКАЯ КПП

Электронный блок управления индикацией режима работы
трансмиссии и электронный блок управления раздаточной коробкой

22-17

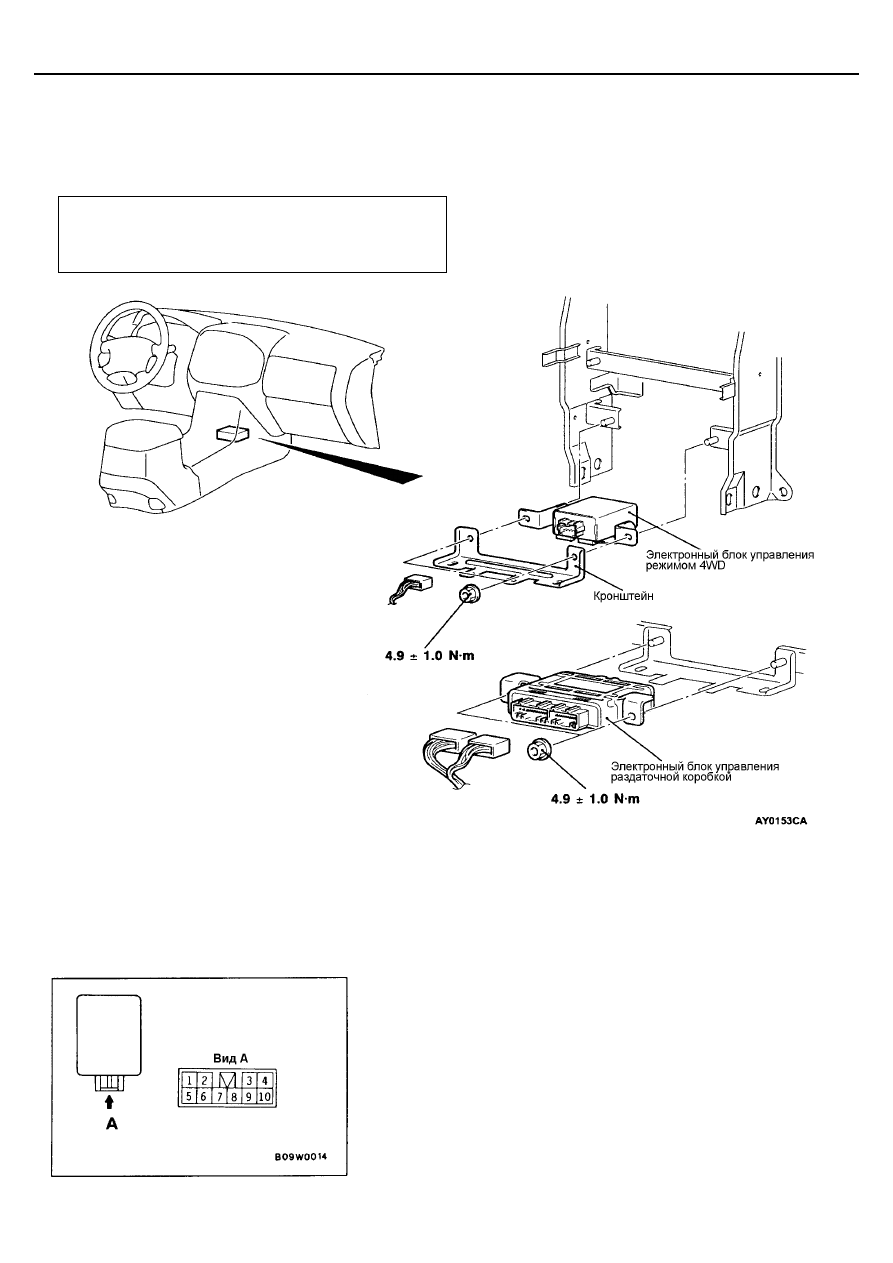

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ ИНДИКАЦИЕЙ РЕЖИМА
РАБОТЫ ТРАНСМИССИИ И ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ
РАЗДАТОЧНОЙ КОРОБКОЙ

СНЯТИЕ И УСТАНОВКА

Предварительная и заключительная операция
Снятие и установка панели индикаторов, передней
панели напольной консоли (См. ГЛАВУ 52А – Напольная
консоль).

ПРОВЕРКА

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ ИНДИКАЦИЕЙ
РЕЖИМА РАБОТЫ ТРАНСМИССИИ

1.

Измерьте напряжение, не отсоединяя жгут проводов от блока
управления.

2.

Заземлите вывод (8) и измерьте напряжение на выводах разъема
электронного блока управления.

МЕХАНИЧЕСКАЯ КПП

Электронный блок управления индикацией режима работы
трансмиссии и электронный блок управления раздаточной коробкой

22-18

№
вывода

Проверяемый элемент

Условие проверки
1: Замок зажигания

Условие проверки
2: Положение рычага
раздаточной коробки

Напряжение на выводе

2Н

Напряжение бортсети

1

Датчик подключения переднего
моста

“ON” (ВКЛ.)

4H*

1

0 В

2H

Напряжение бортсети

2

Датчик включения режима 4WD

“ON” (ВКЛ.)

4H, 4L

0 В

“OFF” (ВЫКЛ.)

-

0 В

3

Замок зажигания (IG1)

“ON” (ВКЛ.)

-

Напряжение бортсети

Переключение из
положения 4H в 4L или
наоборот

Напряжение бортсети

6

Датчик включения режима HI/LOW

“ON” (ВКЛ.)

2Н, 4H, 4L

0 В

4H, 4L

0 В

7

Электромагнитный клапан
переключения муфты подключения
переднего моста

“ON” (ВКЛ.)

2Н*

2

Напряжение бортсети

2Н

0 В

10

Контрольная лампа включения
режима 4WD

“ON” (ВКЛ.)

44H, 4L Н

Напряжение бортсети

ПРИМЕЧАНИЕ:
*

1

: При однократном передвижении автомобиля

*

2

: Переключите рычаг из положения 4Н в положение 2Н, и затем поверните ключ зажигания в положение “OFF” (ВЫКЛ.) и

потом опять в положение “ON” (ВКЛ.).

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ РАЗДАТОЧНОЙ
КОРОБКОЙ

Измерьте напряжение на выводах разъема электронного блока управления
(см. стр. 22-5).
