МЕХАНИЧЕСКАЯ КПП -

КПП в сборе

22-12

<Двигатель 4М4 с КПП V5M31>

Предварительные и заключительные операции



Снятие и установка защиты картера и защитного
кожуха



Слив и заливка масла КПП и раздаточной коробки
(См. стр. 22-6).



Снятие и установка переднего карданного вала
(см. ГЛАВУ 25).



Снятие и установка приемной трубы системы
выпуска и каталитического нейтрализатора
(см. ГЛАВУ 15).



Снятие и установка нижней крышки диффузора
радиатора системы охлаждения (см. ГЛАВУ 14).



Снятие и установка промежуточного охладителя
(см. ГЛАВУ 15).

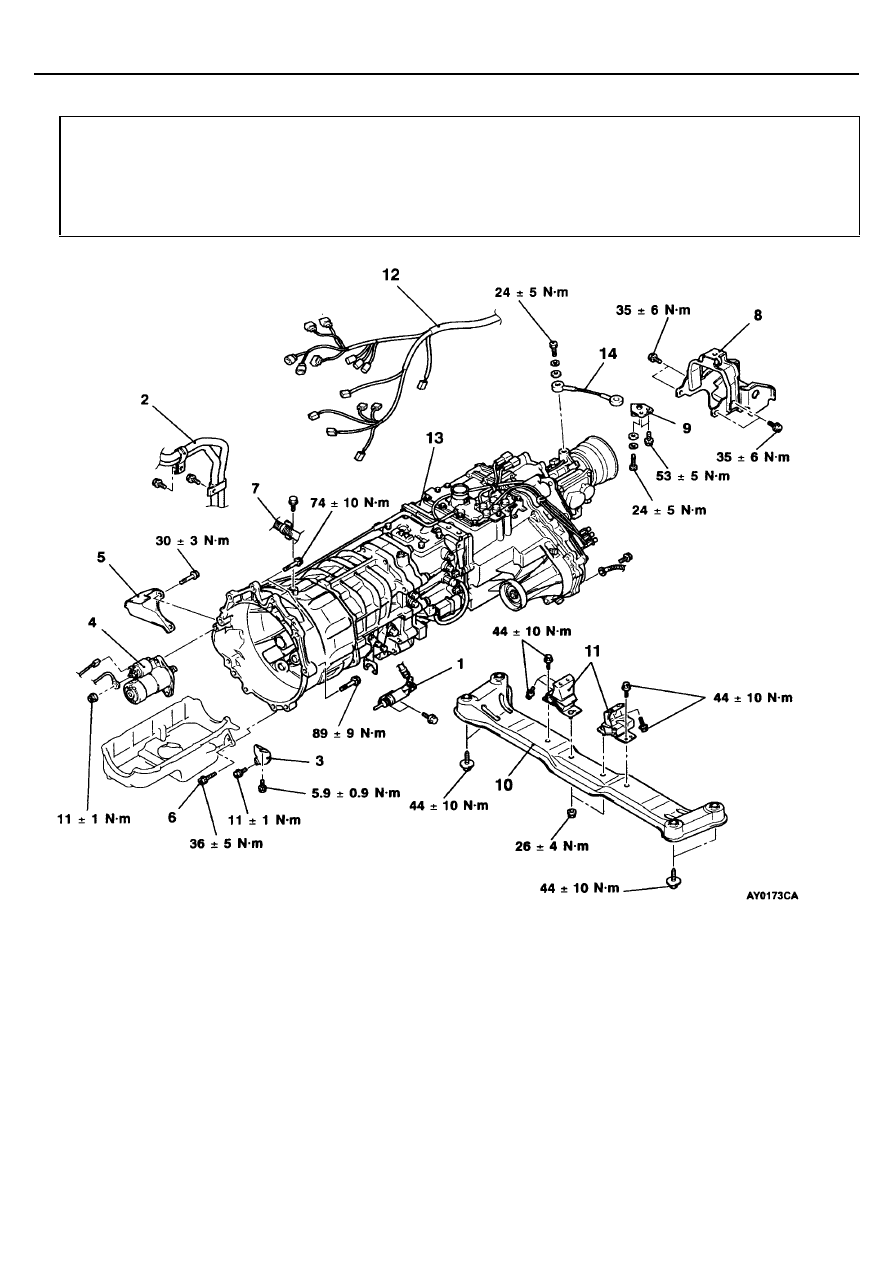

Последовательность снятия
1. Рабочий цилиндр гидропривода сцепления

(см. ГЛАВУ 15).

2. Демпфер гидропривода сцепления (см.

ГЛАВУ 15).

3. Кронштейн крепления трубы системы

выпуска

4. Соединение провода аккумуляторной батареи
5. Резиновая вставка
6. Кожух картера КПП
7. Соединение шланга отопителя
8. Стартер

МЕХАНИЧЕСКАЯ КПП -

КПП в сборе

22-13

9. Демпфер колебаний
10. Кронштейн растяжки

   Поднимите КПП при помощи

трансмиссионного домкрата

11. Центральная балка крепления КПП
12. Опора крепления КПП

13. Соединение разъема жгута проводов КПП

    Отсоединение выжимного подшипника

14. КПП в сборе
15. Растяжка

МЕХАНИЧЕСКАЯ КПП -

КПП в сборе

22-14

<Двигатель 6G7 с КПП V5M31>

Предварительные и заключительные операции



Снятие и установка защиты картера и защитного
кожуха



Слив и заливка масла КПП и раздаточной коробки
(См. стр. 22-6).



Снятие и установка переднего карданного вала
(см. ГЛАВУ 25).



Снятие и установка приемной трубы системы
выпуска (см. ГЛАВУ 15).



Снятие и установка нижней крышки диффузора
радиатора системы охлаждения (см. ГЛАВУ 14).

МЕХАНИЧЕСКАЯ КПП -

КПП в сборе

22-15

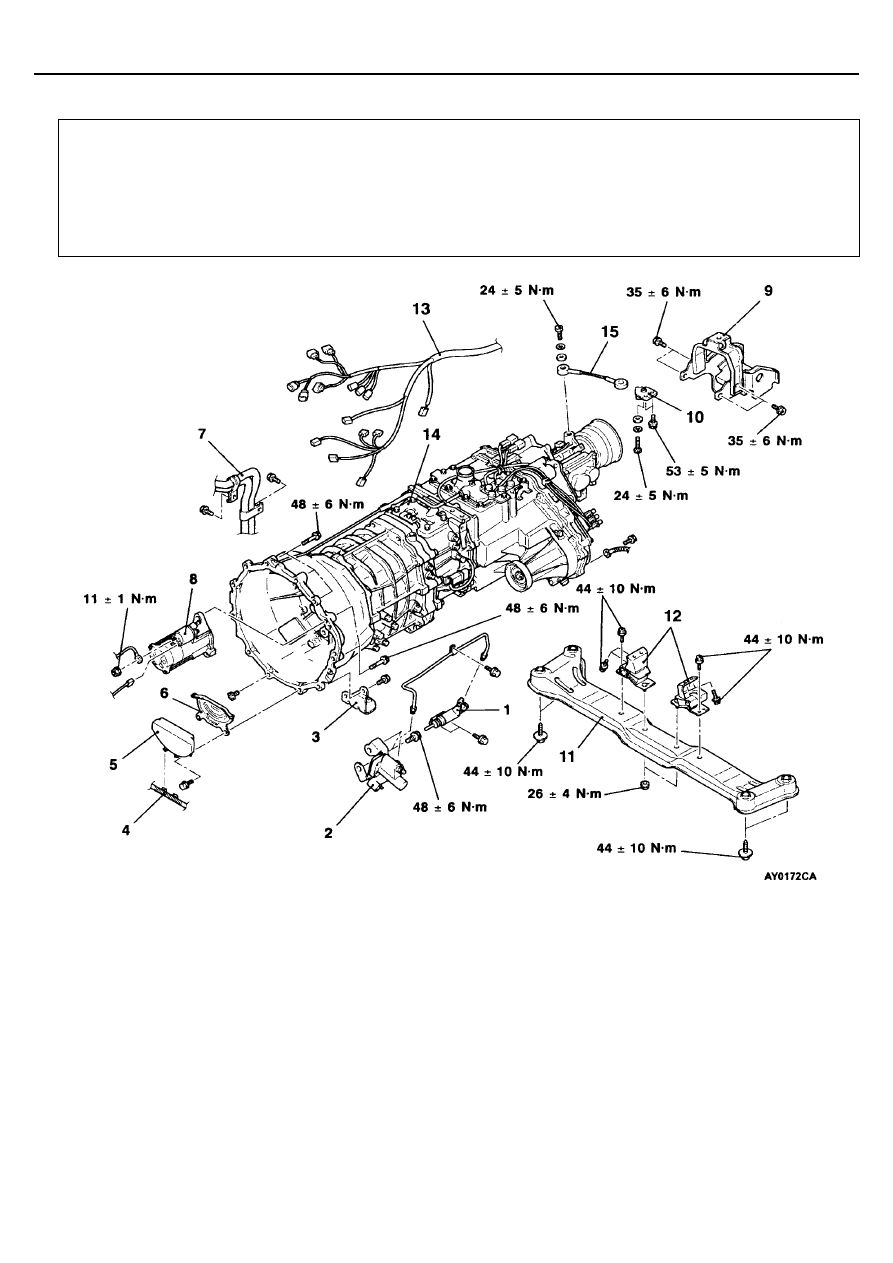

Последовательность снятия
1. Рабочий цилиндр гидропривода

сцепления (см. ГЛАВУ 15).

2. Соединение шланга отопителя
3. Крышка
4. Стартер
5. Кожух стартера
6. Соединительные болты масляного

поддона

7. Соединение провода аккумуляторной

батареи

8. Демпфер колебаний
9. Кронштейн растяжки

    Поднимите КПП при помощи

трансмиссионного домкрата

10. Центральная балка крепления КПП
11. Опора крепления КПП
12. Соединение разъема жгута проводов КПП

    Отсоединение выжимного подшипника

13. КПП в сборе
14. Растяжка

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 ОТСОЕДИНЕНИЕ РАЗЪЕМОВ ЖГУТОВ ПРОВОДОВ

КПП

1.

Опустите КПП до положения, когда будет можно отсоединить
разъемы жгута проводов КПП, и затем отсоедините разъемы.

2.

Поместите отсоединенные разъемы жгута проводов КПП таким
образом, чтобы они оставались на кузове.

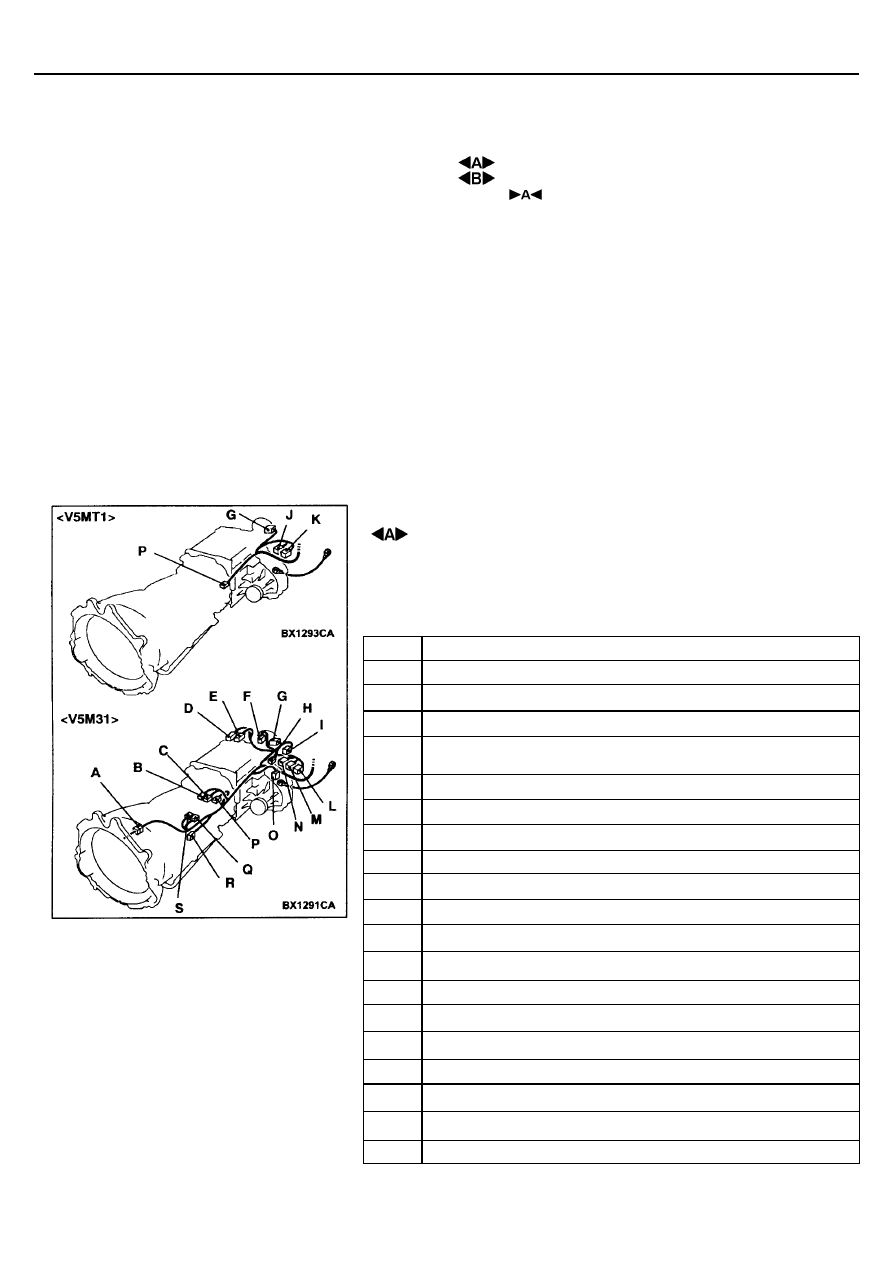

Код

Название разъема

A

Жгуты проводов КПП и аккумуляторной батареи

B

Датчик штока выбора режимов трансмиссии <4М4>

C

Датчик штока 1-2 передач <4М4>

D

Датчик режима 4llC (полный привод, понижающая передача,
заблокированный межосевой дифференциал)

E

Датчик включения заднего привода

F

Датчик частоты вращения заднего карданного вала

G

Датчик скорости автомобиля

H

Кислородный датчик (задний)

I

Привод переключения режимов раздаточной коробки

J

Датчик включения прямой/понижающей передачи

K

Датчик включения режима 4WD

L

Датчик включения режимов 2WD/4WD

M

Датчик режима 4Н (постоянный полный привод)

N

Датчик блокировки межосевого дифференциала

O

Датчик частоты вращения переднего карданного вала

P

Датчик-выключатель фонарей заднего хода

Q

Кислородный датчик (передний)

R

Датчик-выключатель фонарей заднего хода <4М4>

S

Датчик штока 3-4 передач <4М4>
