МЕХАНИЧЕСКАЯ КПП -

Механизм переключения передач <V5MT1>

22-8

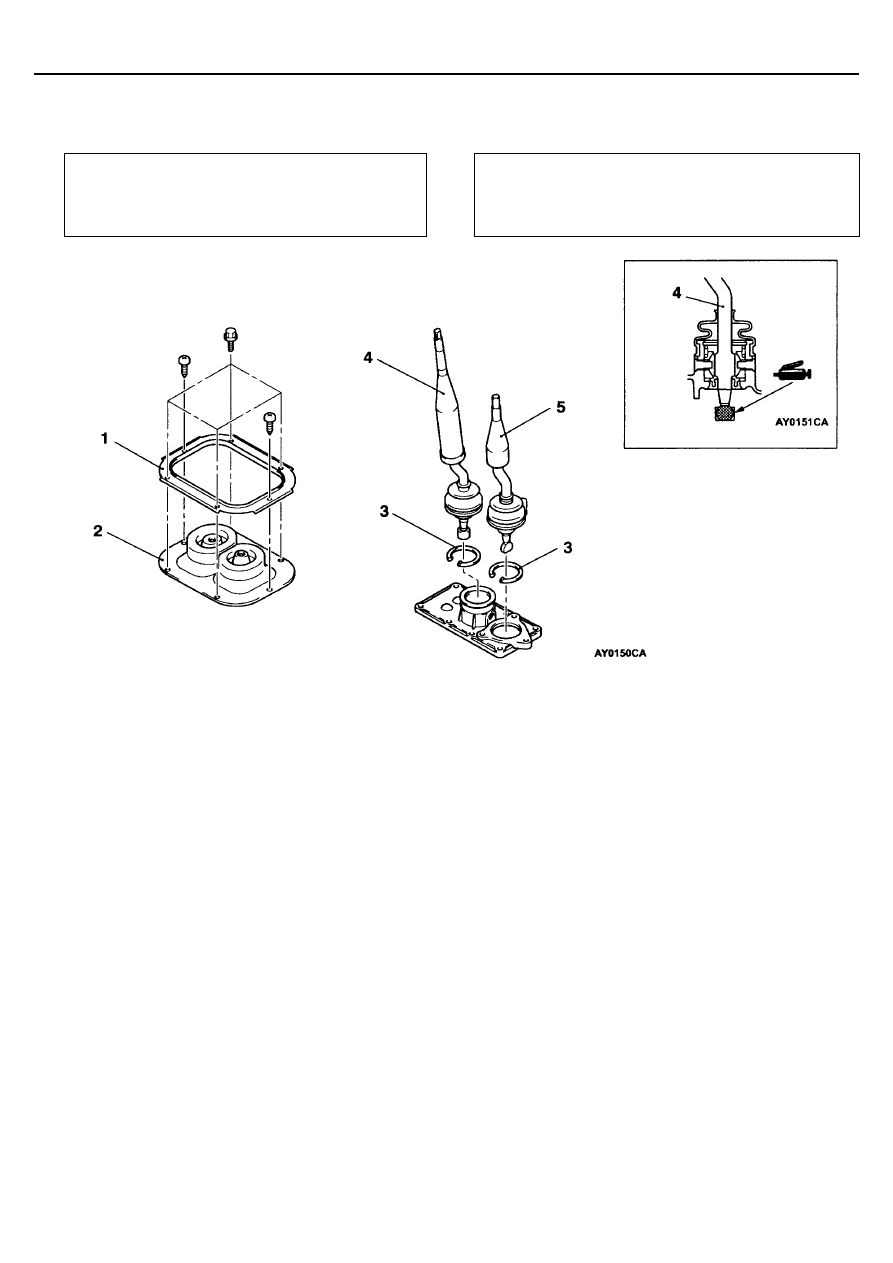

МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ <V5MT1>

СНЯТИЕ И УСТАНОВКА

Предварительные операции

•



Установите рычаг переключения передач в
нейтральное положение

•



Установите рычаг раздаточной коробки в
положение 4Н

Заключительная операция
Проверьте плавность и правильность перемещения
рычага переключения передач и рычага раздаточной
коробки во все положения.

Последовательность снятия рычага
переключения передач в сборе

•

   Панель индикаторов (См. Главу 52А,

стр. 52А-12 – Напольная консоль).
1. Держатель
2. Защитный кожух
3. Стопорное кольцо
4. Рычаг переключения передач в сборе

Последовательность снятия рычага
раздаточной коробки

•

   Панель индикаторов (См. Главу 52А,

стр. 52А-12 – Напольная консоль).
1. Держатель
2. Защитный кожух
3. Стопорное кольцо
4. Рычаг раздаточной коробки в сборе

МЕХАНИЧЕСКАЯ КПП -

Механизм переключения передач <V5MT3>

22-9

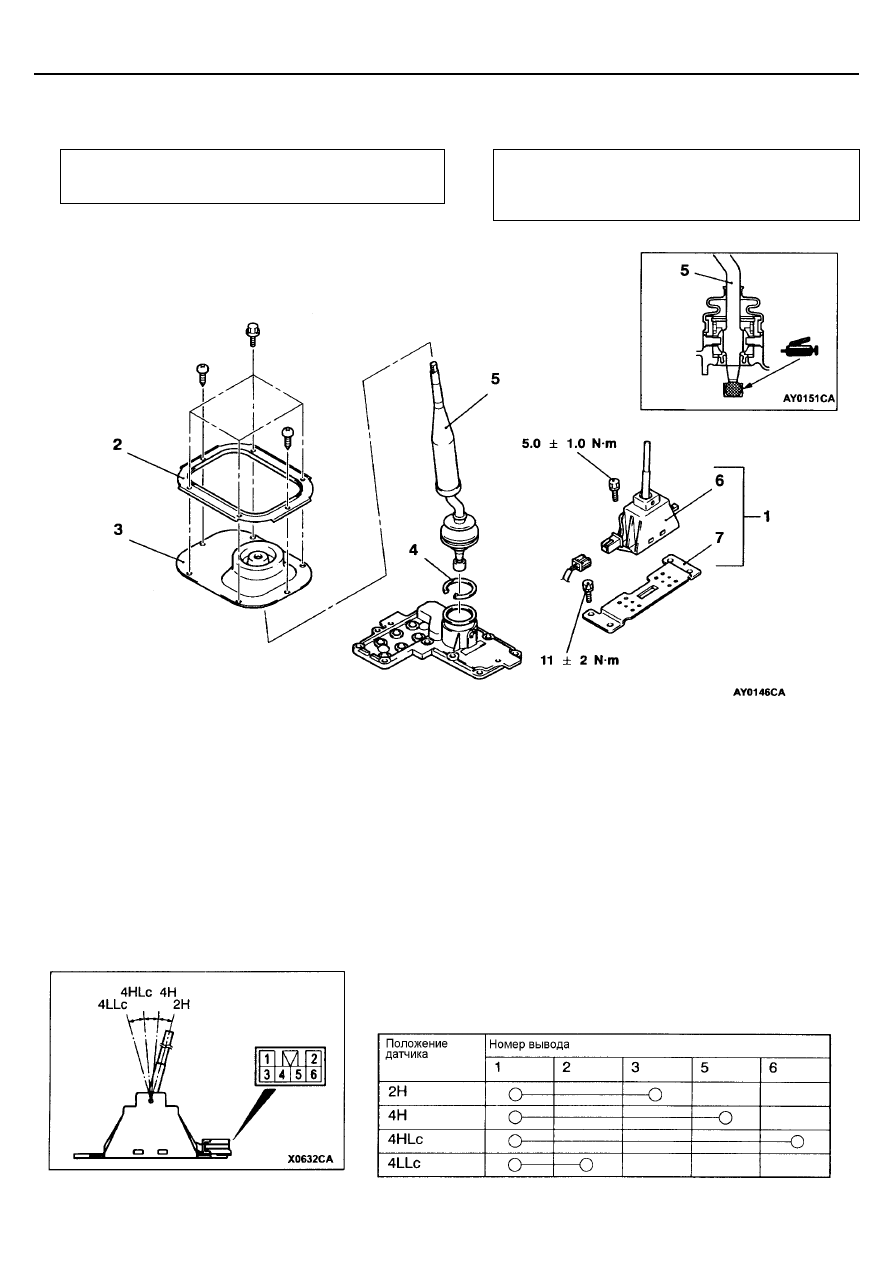

МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ <V5MT3>

СНЯТИЕ И УСТАНОВКА

Предварительная операция
Установите рычаг переключения передач в нейтральное
положение

Заключительные операции
Проверьте плавность и правильность перемещения
рычага переключения передач и рычага раздаточной
коробки во все положения.

Последовательность снятия рычага
переключения передач в сборе

•

   Панель индикаторов (См. Главу 52А,

стр. 52А-12 – Напольная консоль).
1. Переключатель выбора режима

раздаточной коробки в сборе

2. Держатель
3. Защитный кожух рычага переключения

передач

4. Стопорное кольцо
5. Рычаг переключения передач в сборе

Последовательность датчика выбора режима
раздаточной коробки в сборе

•

   Панель индикаторов (См. Главу 52А,

стр. 52А-12 – Напольная консоль).
6. Переключатель выбора режима раздаточной

коробки

7. Кронштейн переключателя выбора режима

раздаточной коробки

ПРОВЕРКА

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ВЫБОРА РЕЖИМА
РАЗДАТОЧНОЙ КОРОБКИ

МЕХАНИЧЕСКАЯ КПП -

КПП в сборе

22-10

КПП В СБОРЕ

СНЯТИЕ И УСТАНОВКА

Предварительные операции

•



Снятие рычага переключения передач в сборе и
рычага раздаточной коробки в сборе (См. стр. 22-8).

•



Слив масла из КПП и раздаточной коробки
(См. стр. 22-6).

•



Снятие переднего карданного вала
(см. ГЛАВУ 25 – Карданный вал).

•



Снятие приемной и центральной труб системы
выпуска (см. ГЛАВУ 15 – Система выпуска и главный
глушитель).

Заключительные операции

•



Установка приемной и центральной труб системы
выпуска (см. ГЛАВУ 15 – Система выпуска и
главный глушитель).

•



Установка переднего карданного вала
(см. ГЛАВУ 25 – Карданный вал).

•



Заливка масла в КПП и раздаточную коробку
(См. стр. 22-6).

•



Установка рычага переключения передач в сборе и
рычага раздаточной коробки в сборе (См. стр. 22-8).

•



Проверка работы рычага переключения передач и
рычага раздаточной коробки

МЕХАНИЧЕСКАЯ КПП -

КПП в сборе

22-11

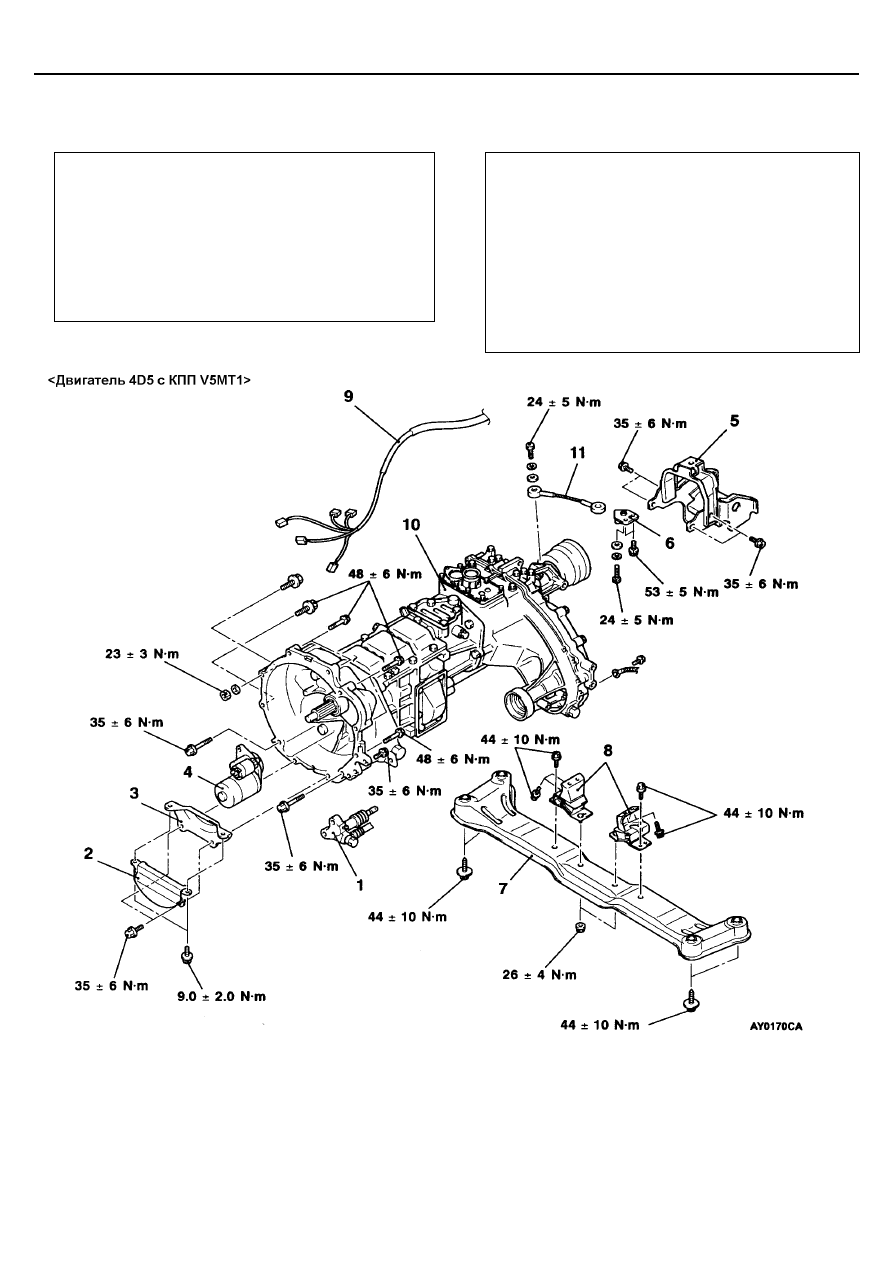

<Двигатель 4D5 с КПП V5M31>

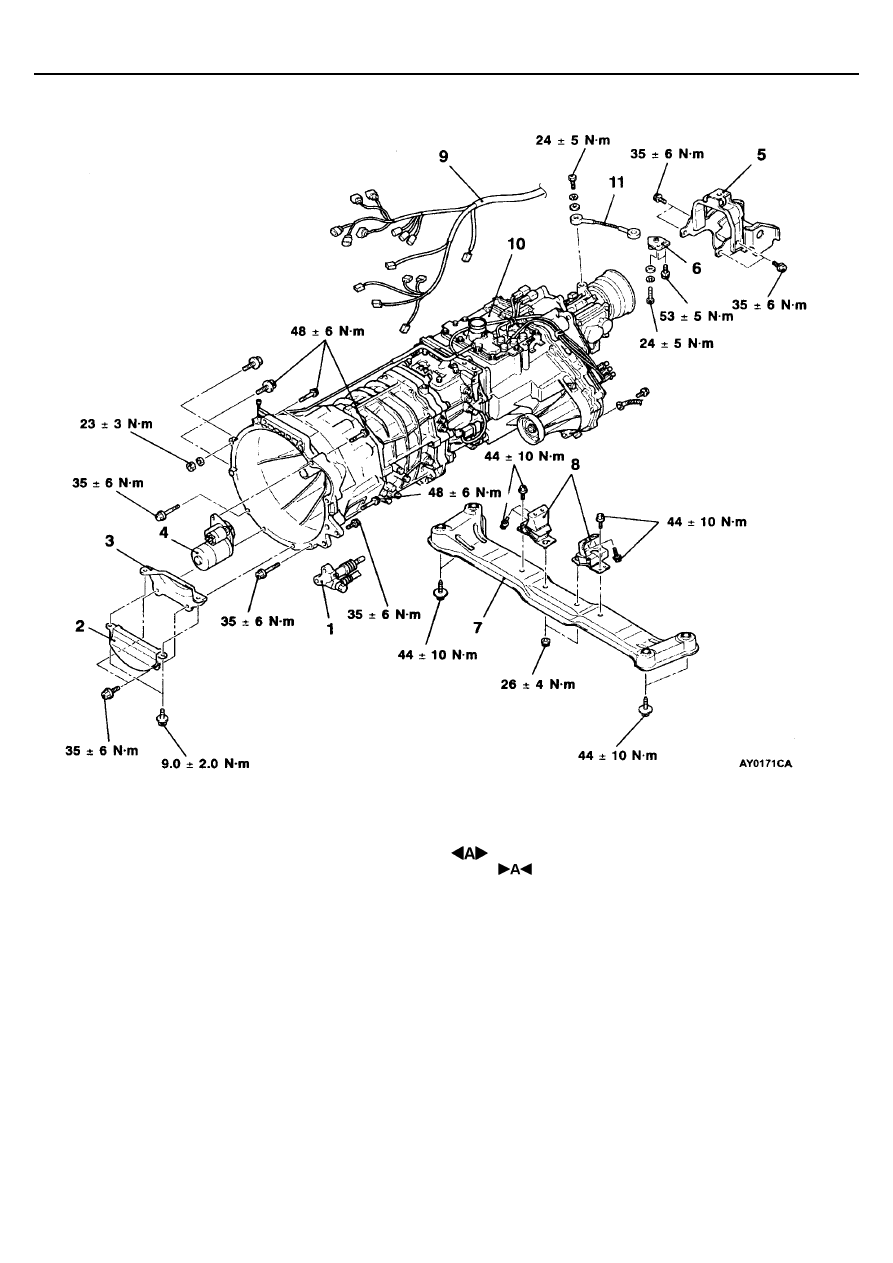

Последовательность снятия
1. Рабочий цилиндр гидропривода

сцепления

2. Резиновая вставка
3. Кожух картера КПП
4. Стартер
5. Демпфер колебаний
6. Кронштейн растяжки

•

   Поднимите КПП при помощи

трансмиссионного домкрата

7. Центральная балка крепления КПП
8. Опора крепления КПП
9. Соединение разъема жгута проводов КПП
10. КПП в сборе
11. Растяжка
