Система управления двигателем и системы снижения токсичности <6G7>

17-39

СИСТЕМА РЕЦИРКУЛЯЦИИ ОТРАБОТАВШИХ ГАЗОВ (EGR)

ОБЩАЯ ИНФОРМАЦИЯ

Система рециркуляции отработавших газов (EGR) снижает
выбросы оксидов азота (NOx). При высокой температуре
сгорающей в камере сгорания топливовоздушной смеси
образуется большое количество оксидов азота (NOх).
Система рециркуляции ОГ направляет часть отработавших

газов из выпускного канала головки блока цилиндров
через впускной коллектор обратно в камеры сгорания,
снижая тем самым температуру сгорания
топливовоздушной смеси, вследствие чего происходит
снижение концентрации оксидов азота.

ПРИНЦИП ДЕЙСТВИЯ

Клапан рециркуляции ОГ (EGR) закрыт и рециркуляции
отработавших газов не происходит при одном из
следующих условий:

•



Низкая температура охлаждающей жидкости двигателя

•



Двигатель работает на режиме холостого хода

•



Дроссельная заслонка открыта на большой угол

На всех остальных режимах клапан рециркуляции
отработавших газов (EGR) открыт, и происходит
рециркуляция отработавших газов.

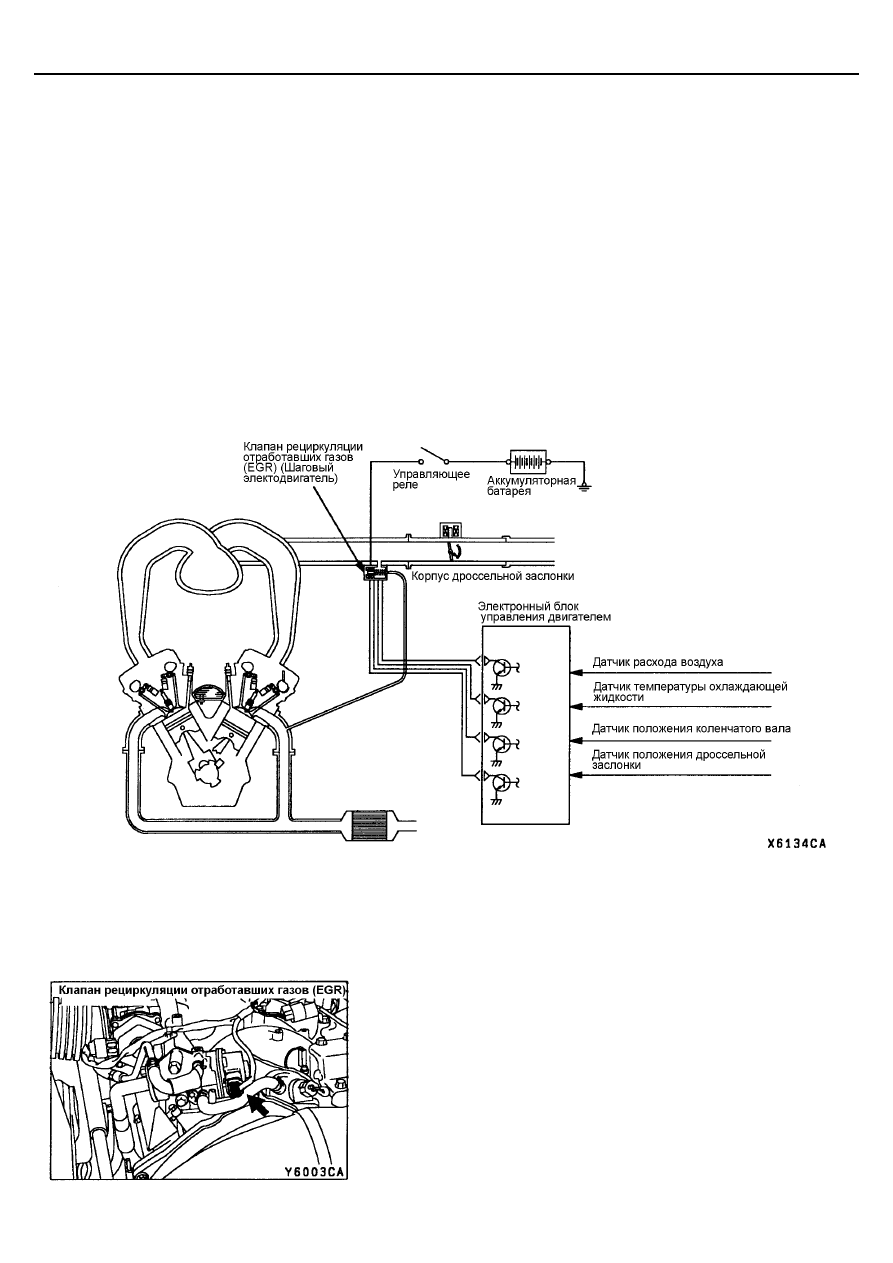

ПРИНЦИПИАЛЬНАЯ СХЕМА СИСТЕМЫ

РАСПОЛОЖЕНИЕ
ЭЛЕМЕНТОВ СИСТЕМЫ

Система управления двигателем и системы снижения токсичности <6G7>

17-40

ПРОВЕРКА СИСТЕМЫ РЕЦИРКУЛЯЦИИ
ОТРАБОТАВШИХ ГАЗОВ (EGR)

См. ГЛАВУ 13 – Поиск неисправностей.

ПРОВЕРКА КЛАПАНА РЕЦИРКУЛЯЦИИ
ОТРАБОТАВШИХ ГАЗОВ (EGR) (ШАГОВОГО
ЭЛЕКТРОДВИГАТЕЛЯ)

Проверка звука срабатывания

1.

Проверьте что при включении зажигания (не запуская двигатель)
слышен звук срабатывания шагового электродвигателя из клапана
рециркуляции отработавших газов (EGR).

2.

Если не слышен звук срабатывания шагового электродвигателя,
проверьте цепь питания шагового электродвигателя.
ПРИМЕЧАНИЕ
Если цепь в норме, возможно причиной является неисправность
шагового электродвигателя или электронного блока управления
двигателем.

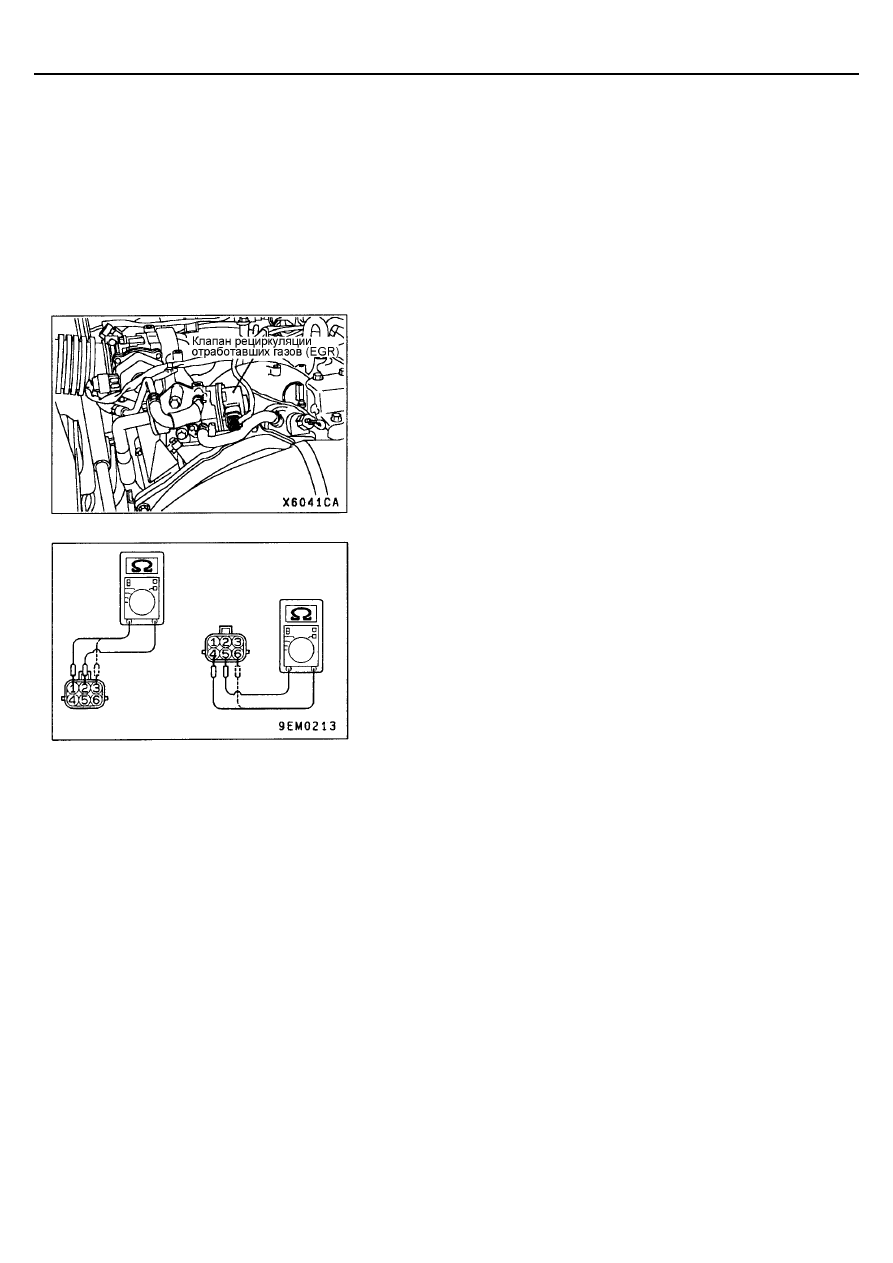

Проверка сопротивления обмотки

1.

Отсоедините разъем клапана рециркуляции отработавших газов
(EGR).

2.

Измерьте сопротивление между выводом №2 и выводом №1 или
выводом №3 разъема со стороны клапана рециркуляции
отработавших газов (EGR).
Номинальное значение: 10 – 20 Ом (при 20

°°°°

С)

3.

Измерьте сопротивление между выводом №5 и выводом №4 или
выводом №6 разъема со стороны клапана рециркуляции
отработавших газов (EGR).
Номинальное значение: 10 – 20 Ом (при 20

°°°°

С)

Система управления двигателем и системы снижения токсичности <6G7>

17-41

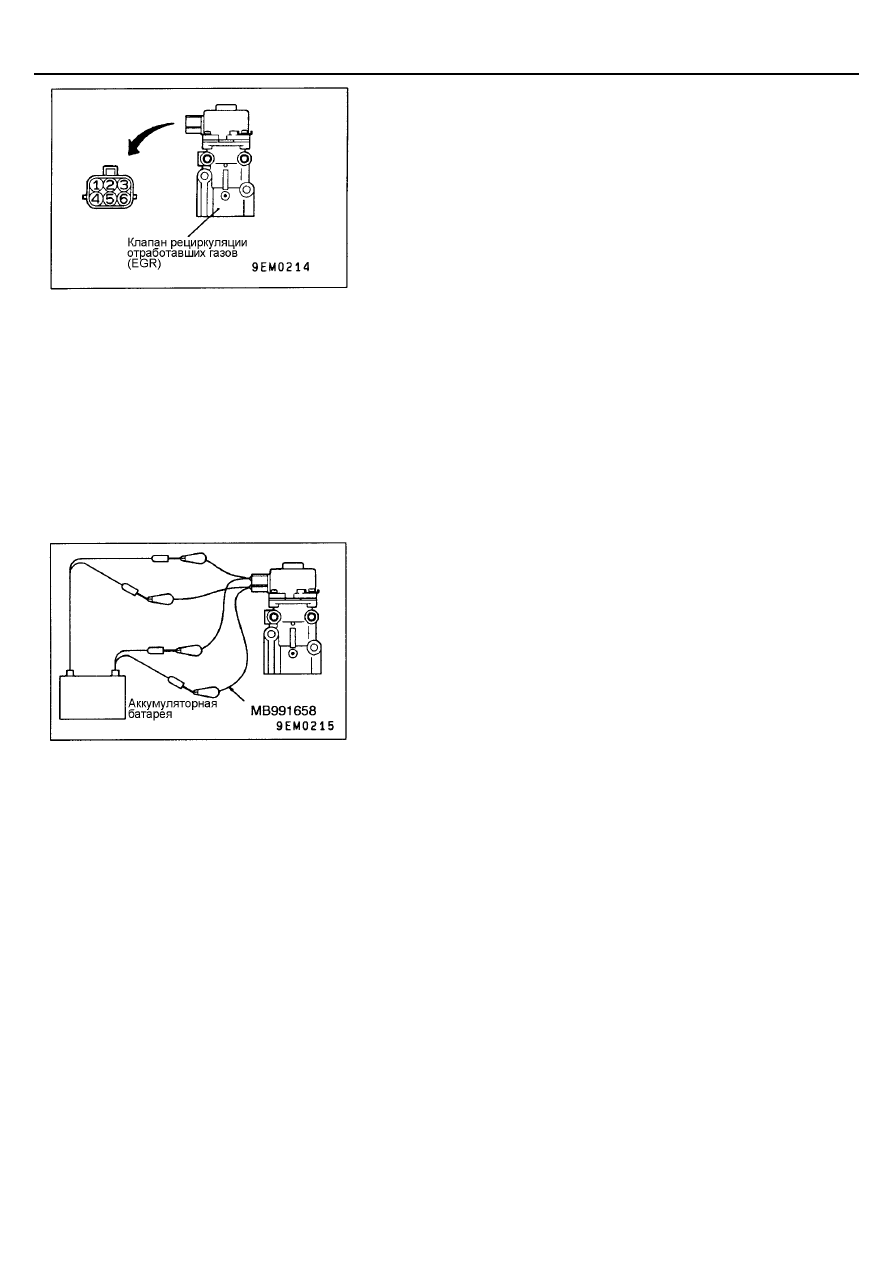

Проверка работы

1.

Снимите клапан рециркуляции отработавших газов (EGR).

2.

Подсоедините специальный инструмент (жгут тестовых проводов:
МВ991658) к разъему со стороны клапана рециркуляции
отработавших газов (EGR).

3.

Подсоедините вывод №2 к (+) клемме аккумуляторной батареи.

4.

Подсоедините выводы №1 и №3 к (-) клемме аккумуляторной батареи,
чтобы проверить появление вибрации (поскольку шаговый
электродвигатель слегка вибрирует), возникающей при работе
шагового электродвигателя.

5.

Подсоедините вывод №5 к (+) клемме аккумуляторной батареи.

6.

Подсоедините выводы №4 и №6 к (-) клемме аккумуляторной батареи,
чтобы проверить появление вибрации (поскольку шаговый
электродвигатель слегка вибрирует), возникающей при работе
шагового электродвигателя.

7.

Если по результатам проверки очевидно возникновение вибрации,
шаговый электродвигатель работает нормально.

Система управления двигателем и системы снижения токсичности <6G7>

17-42

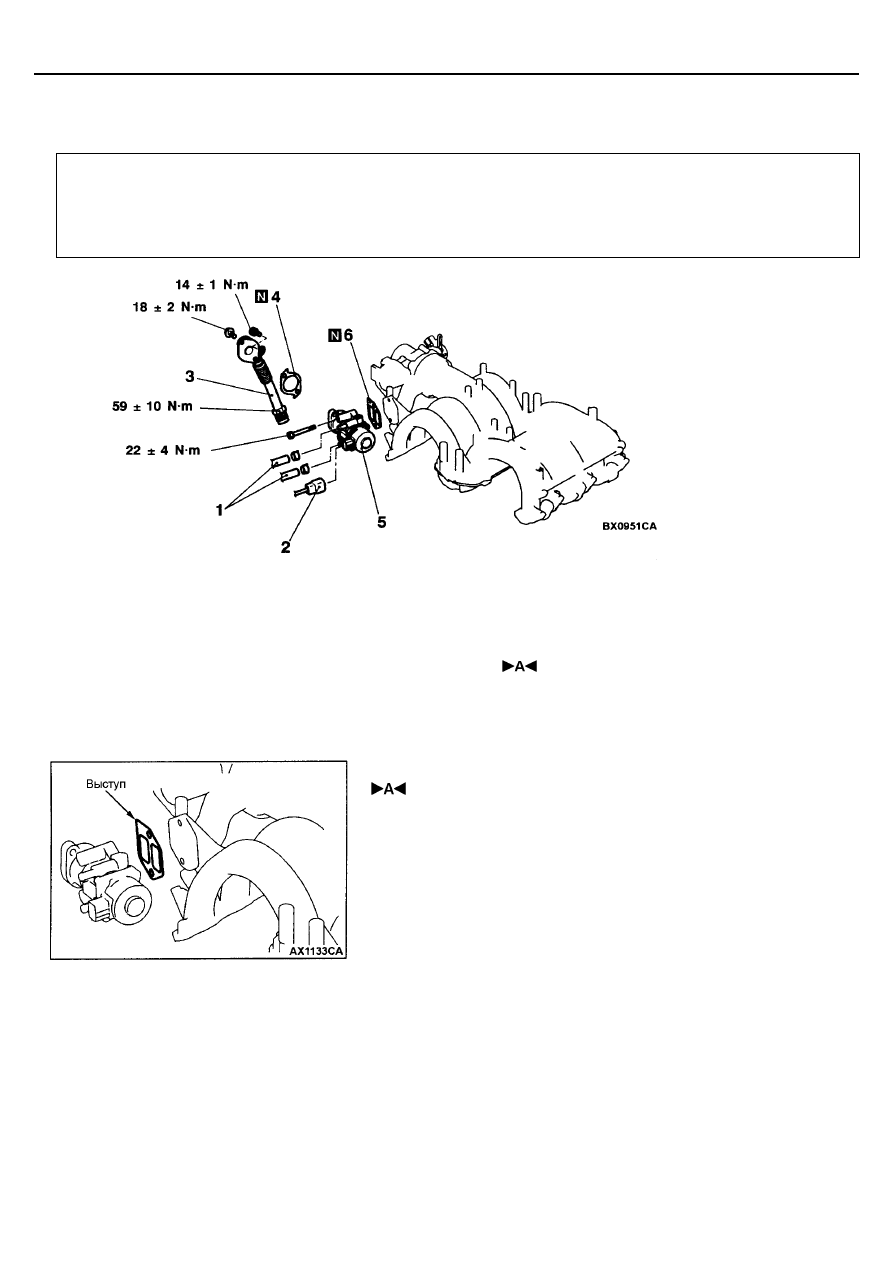

КЛАПАН РЕЦИРКУЛЯЦИИ ОТРАБОТАВШИХ ГАЗОВ (EGR)

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции

•



Слив и заливка охлаждающей жидкости (см. ГЛАВУ
14- Технические операции на автомобиле.)

•



Снятие и установка крышки двигателя
(см. ГЛАВУ 11А – Ремень привода ГРМ.)

•



Снятие и установка воздушного фильтра в сборе
(см. ГЛАВУ 15.)

Последовательность снятия
1. Соединение шланга системы

охлаждения.

2. Разъем клапана рециркуляции

отработавших газов (EGR)

3. Трубка системы рециркуляции

отработавших газов (EGR)

4. Прокладка трубки рециркуляции

отработавших газов (EGR)

5. Клапан рециркуляции отработавших газов

(EGR)

6. Прокладка клапана рециркуляции

отработавших газов (EGR)

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ПРОКЛАДКИ КЛАПАНА РЕЦИРКУЛЯЦИИ

ОТРАБОТАВШИХ ГАЗОВ (EGR)

Установите прокладку клапана таким образом, чтобы ее выступ
располагался, как показано на рисунке.
