ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система зарядки

16-15

<4М4>

Предварительные операции

•



Снятие воздушного фильтра в сборе
(см. ГЛАВУ 15.)

•



Снятие приводного ремня (см. ГЛАВУ 11С.)

Заключительные операции

•



Установка приводного ремня (см. ГЛАВУ 11С.)

•



Регулировка натяжения приводного ремня (см.
ГЛАВУ 11С – Технические операции на
автомобиле.)

•



Установка воздушного фильтра в сборе
(см. ГЛАВУ 15.)

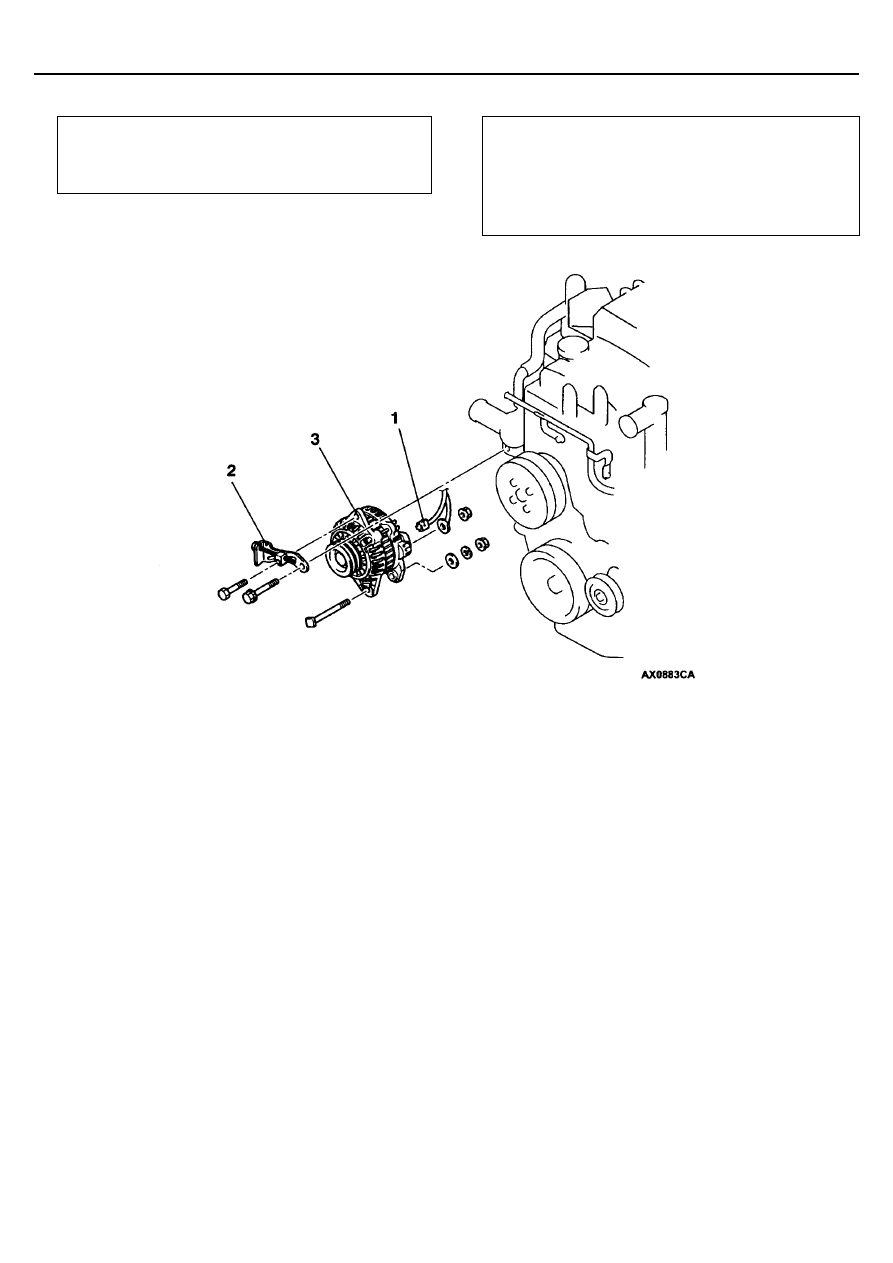

Последовательность снятия
1. Разъем генератора
2. Регулировочная планка
3. Генератор

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система зарядки

16-16

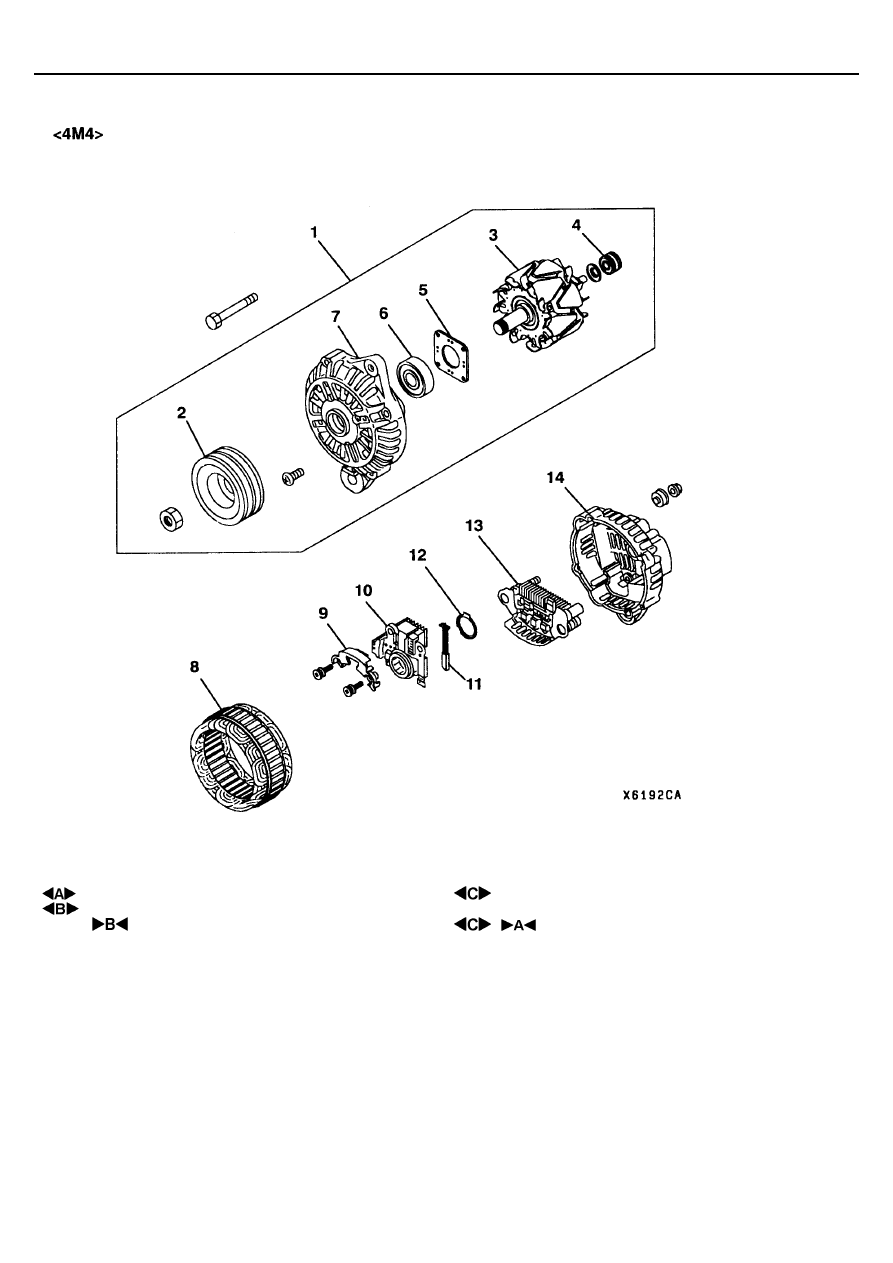

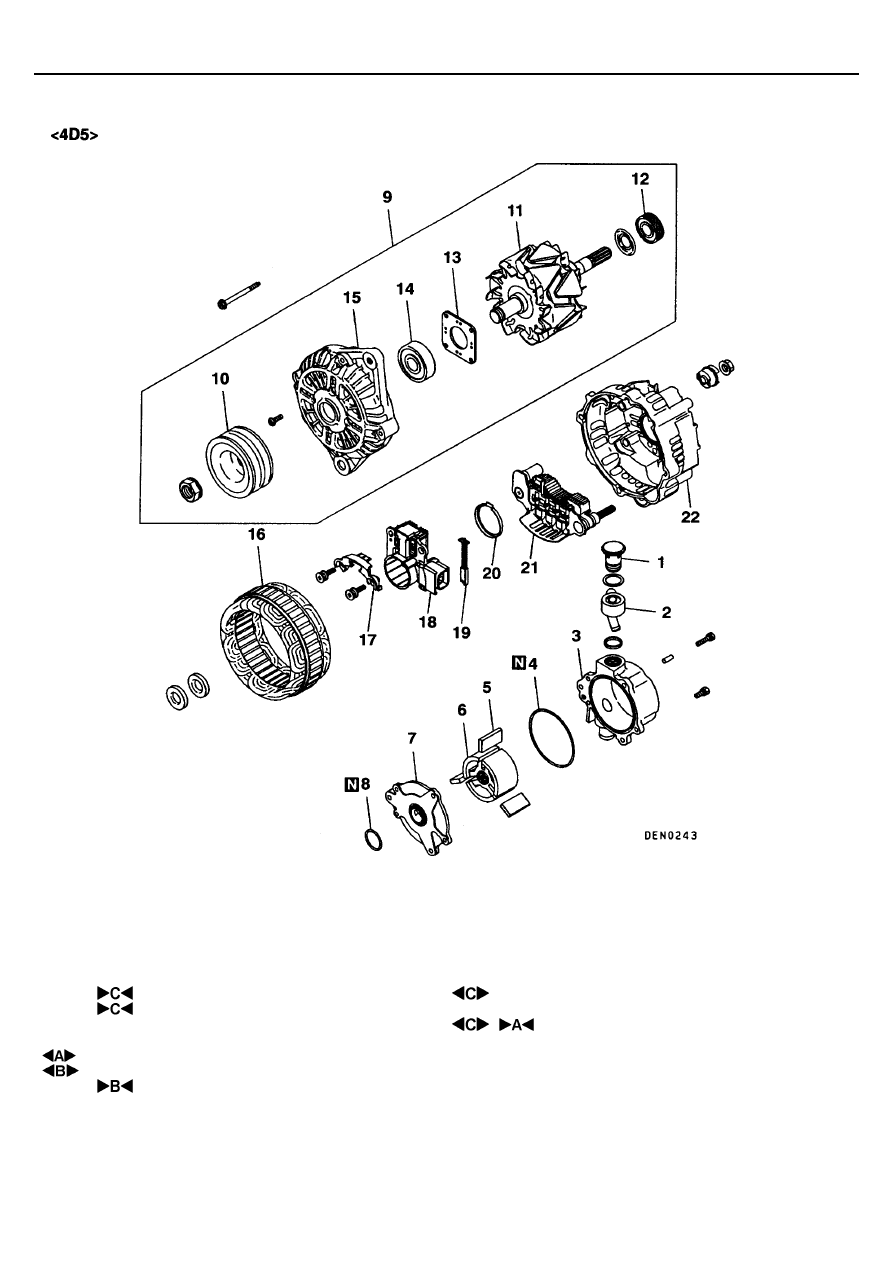

РАЗБОРКА И СБОРКА

Последовательность разборки

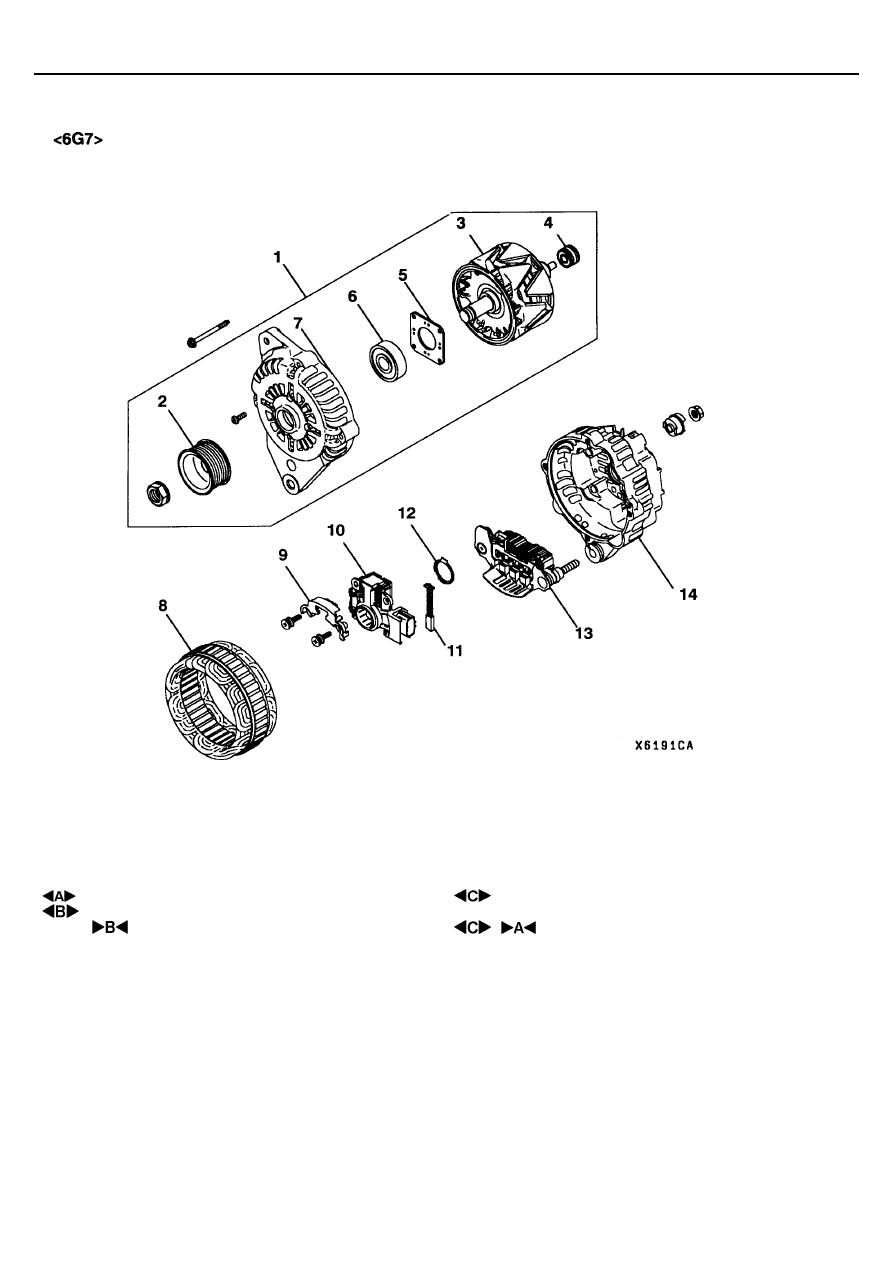

1. Передний кронштейн в сборе
2. Шкив
3. Ротор
4. Задний подшипник
5. Держатель подшипника
6. Передний подшипник
7. Передний кронштейн

8. Статор
9. Пластина
10. Регулятор напряжения в сборе
11. Щетка
12. Пылезащитное кольцо
13. Выпрямительный блок
14. Задний кронштейн

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система зарядки

16-17

РАЗБОРКА И СБОРКА

Последовательность разборки
1. Обратный клапан
2. Ниппель
3. Корпус вакуумного насоса
4. Кольцевая прокладка
5. Лопасть
6. Ротор
7. Фланец вакуумного насоса
8. Кольцевая прокладка
9. Передний кронштейн в сборе
10. Шкив
11. Ротор

12. Задний подшипник
13. Держатель подшипника
14. Передний подшипник
15. Передний кронштейн
16. Статор
17. Пластина
18. Регулятор напряжения в сборе
19. Щетка
20. Пылезащитное кольцо
21. Выпрямительный блок
22. Задний кронштейн

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система зарядки

16-18

РАЗБОРКА И СБОРКА

Последовательность разборки
1. Передний кронштейн в сборе
2. Шкив
3. Ротор
4. Задний подшипник
5. Держатель подшипника
6. Передний подшипник
7. Передний кронштейн

8. Статор
9. Пластина
10. Регулятор напряжения в сборе
11. Щетка
12. Пылезащитное кольцо
13. Выпрямительный блок
14. Задний кронштейн
