ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –
Система зарядки
16-12

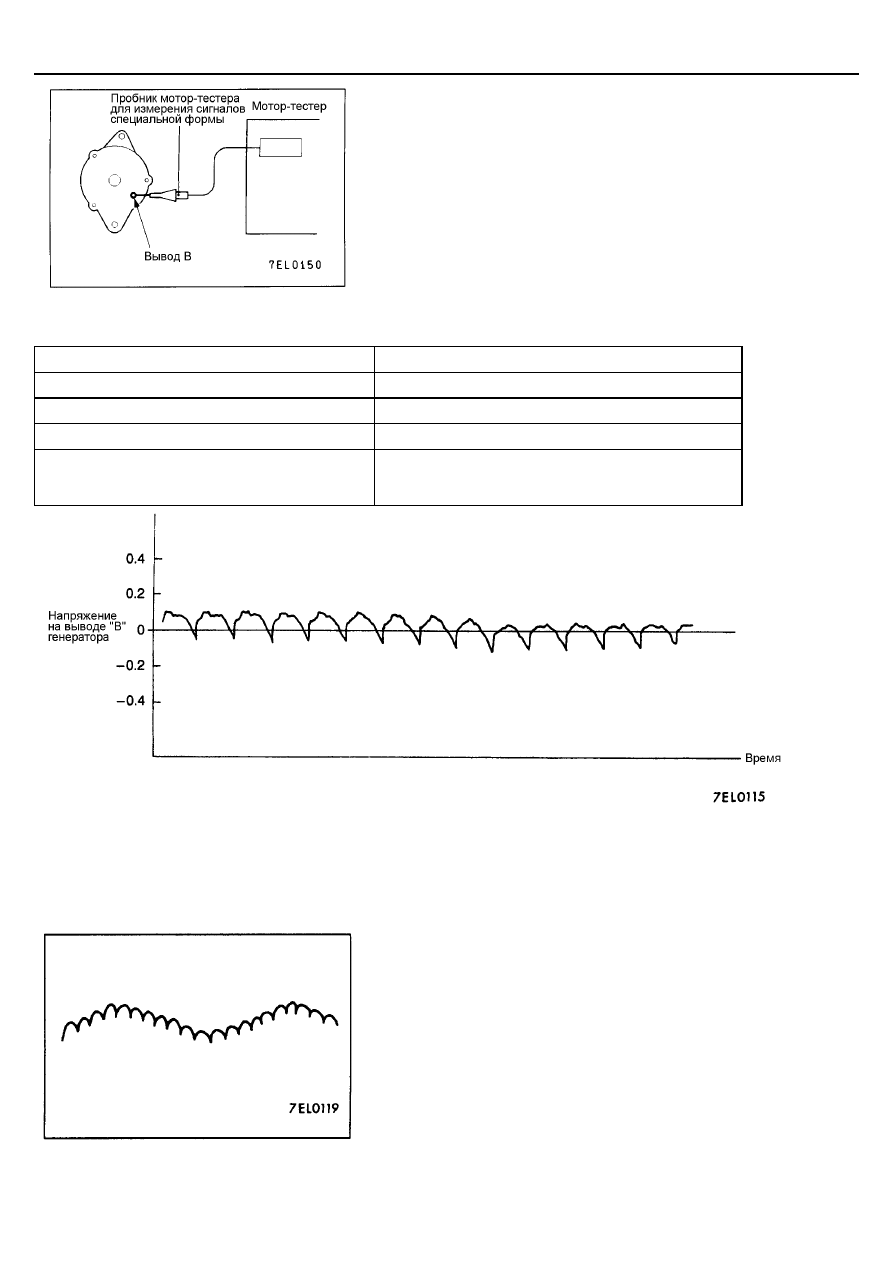

ПРОВЕРКА ФОРМЫ СИГНАЛА ВЫХОДНОГО
(ВЫПРЯМЛЕННОГО) НАПРЯЖЕНИЯ
ГЕНЕРАТОРА НА МОТОР-ТЕСТЕРЕ
(ОСЦИЛЛОГРАФЕ)
МЕТОД ИЗМЕРЕНИЯ
Подсоедините пробник осциллографа к выводу "В" генератора.

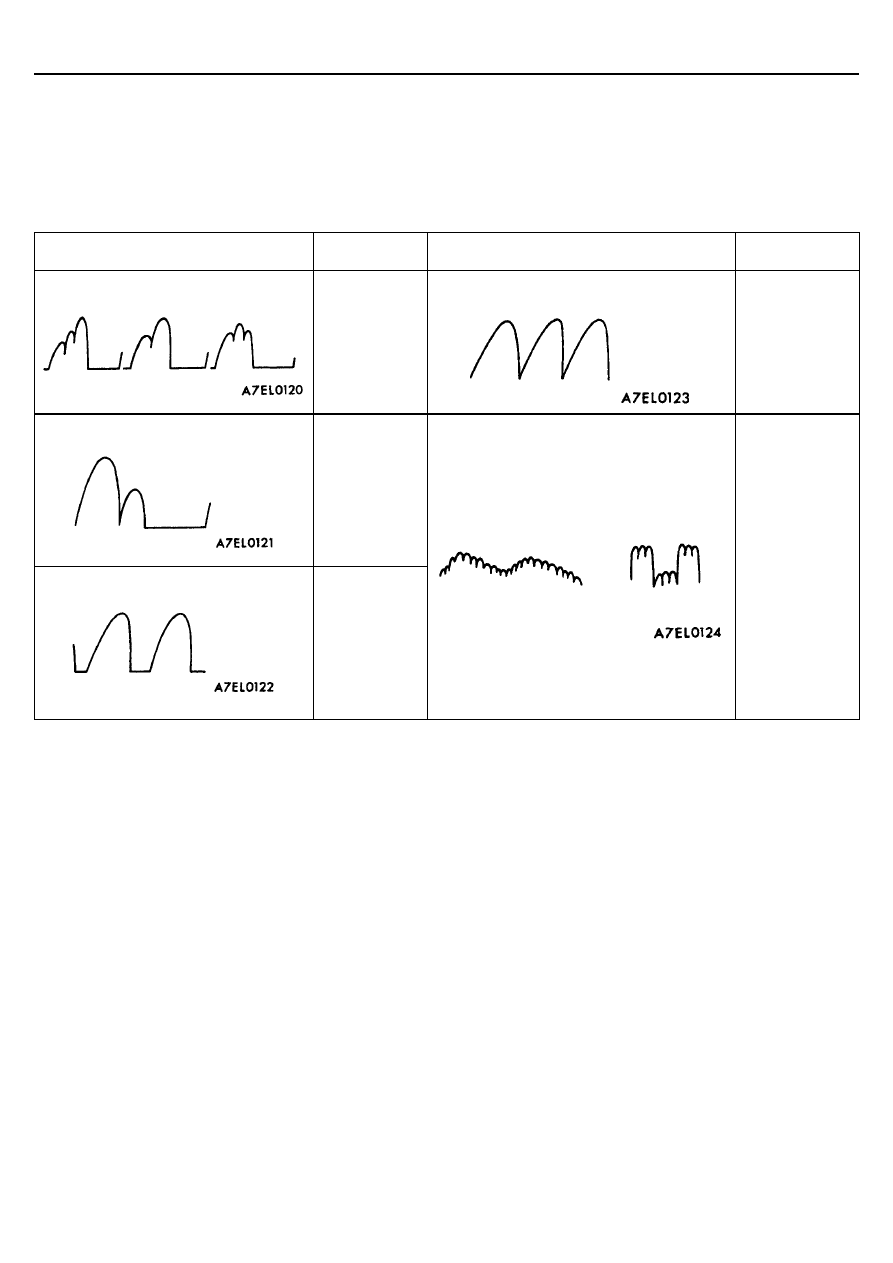

НОРМАЛЬНАЯ ФОРМА СИГНАЛА
Условия наблюдения
Функция (FUNCTION)
Сигналы специальной формы (Special patterns)
Высота (амплитуда) сигнала (Pattern height)
Изменяется (VARIABLE)
Рукоятка регулировки (VARIABLE knob)
Настраивайтe, одновременно наблюдая за сигналом
Режим работы (PATTERN SELECTOR)
Дисплей (RASTER)
Частота вращения коленчатого вала двигателя
(ENGINE SPEED)
Базовая частота вращения холостого хода
ПРИМЕЧАНИЕ
Кривая напряжения на выводе "В" генератора может изменяться
волнообразно, как показано на рисунке. Данная форма сигнала
напряжения возникает, когда регулятор напряжения регулирует выходное
напряжение генератора при изменении (тока) нагрузки генератора, это
является нормальным явлением при работе генератора.
Также, когда кривая напряжения достигает пика (приблизительно 2 В или
больше на оборотах холостого хода), это зачастую указывает на обрыв
цепи из-за перегоревшего предохранителя между выводом «В» генератора
и аккумуляторной батареей, а не на неисправность самого генератора.
