СИСТЕМА ВПУСКА И ВЫПУСКА -

Трубы системы выпуска и главный
глушитель <6G7>

15-21

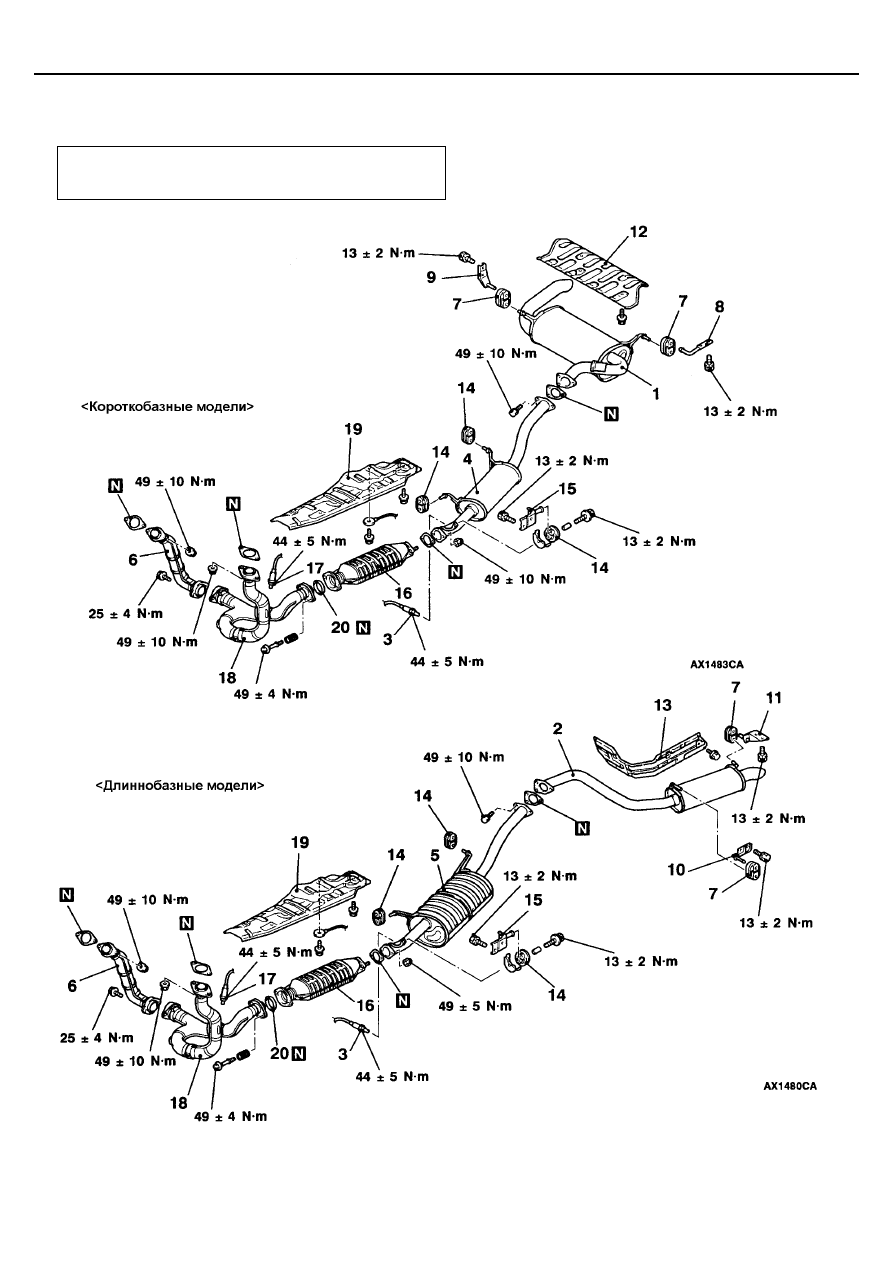

ТРУБЫ СИСТЕМЫ ВЫПУСКА И ГЛАВНЫЙ ГЛУШИТЕЛЬ <6G7>

СНЯТИЕ И УСТАНОВКА

Предварительная и заключительная операция
Снятие и установка передней части нижнего защитного
кожуха.

СИСТЕМА ВПУСКА И ВЫПУСКА -

Трубы системы выпуска и главный
глушитель <6G7>

15-22

Последовательность снятия главного
глушителя и теплозащиты пола
багажника <Короткобазные модели>
1. Главный глушитель
7. Подвесная подушка
8. Кронштейн подвесной подушки
9. Кронштейн подвесной подушки
12. Теплозащита пола багажника

Последовательность снятия задней
трубы системы выпуска и
теплозащиты пола багажника
<Длиннобазные модели>
2. Задняя труба системы выпуска
7. Подвесная подушка
10. Кронштейн подвесной подушки
11. Кронштейн подвесной подушки
13. Теплозащита пола багажника

Последовательность снятия
центральной трубы системы выпуска
<Короткобазные модели>
3. Кислородный датчик (задний)

<Механическая КПП>

4. Центральная труба системы выпуска
14. Подвесная подушка
15. Кронштейн подвесной подушки

Последовательность снятия главного
глушителя <Длиннобазные модели>
3. Кислородный датчик (задний)

<Механическая КПП>

5. Центральная труба системы выпуска
14. Подвесная подушка
15. Кронштейн подвесной подушки

Последовательность снятия приемной
трубы

•

  Нижний защитный кожух

6. Приемная труба (правая)
17. Кислородный датчик (передний)
18. Приемная труба (левая)
20. Уплотнительное кольцо

Последовательность снятия
теплозащиты передней части пола
16. Каталитический нейтрализатор
17. Кислородный датчик (передний)
18. Приемная труба (левая)
19. Теплозащита передней части пола
20. Уплотнительное кольцо

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

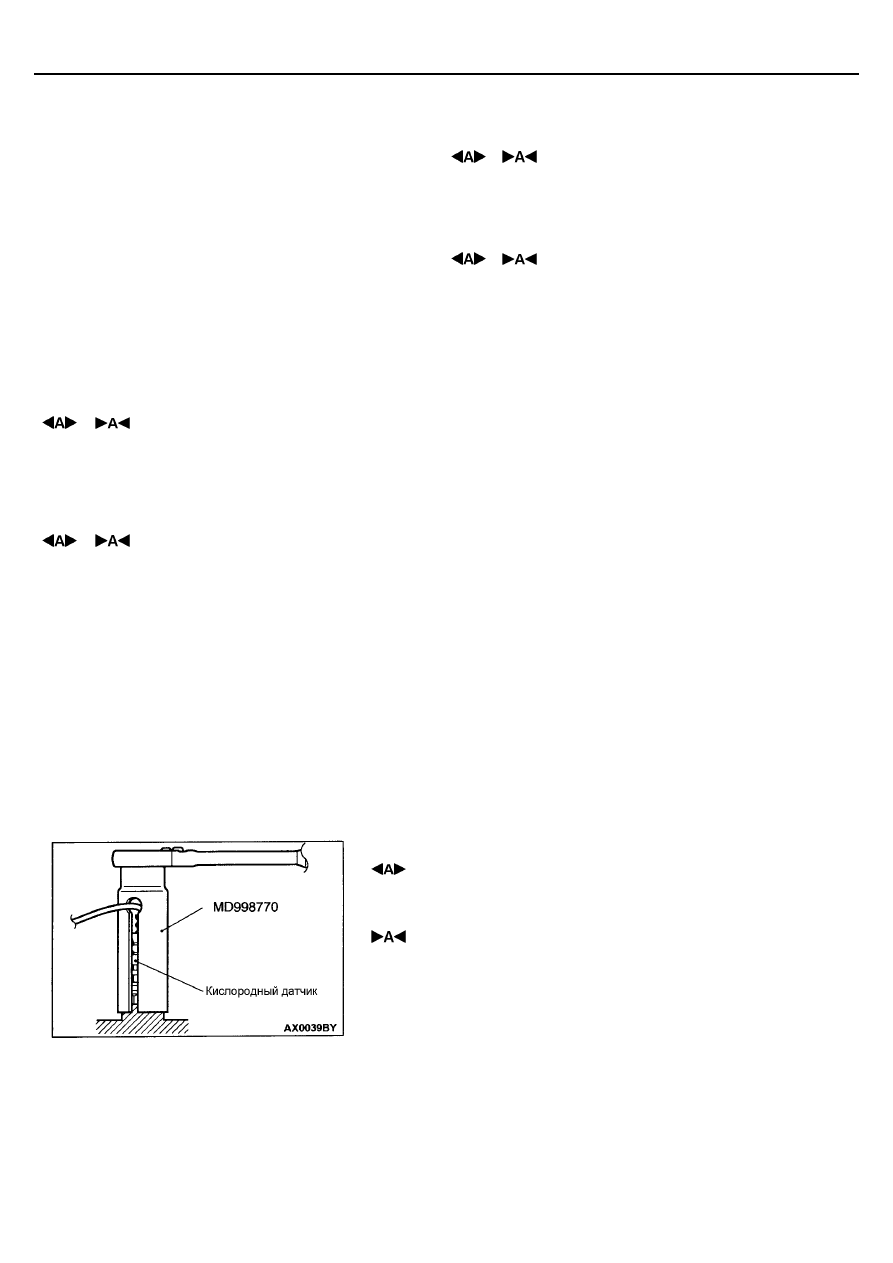

 СНЯТИЕ КИСЛОРОДНОГО ДАТЧИКА

Снимите кислородный датчик при помощи специального инструмента.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА КИСЛОРОДНОГО ДАТЧИКА

Установите кислородный датчик при помощи специального инструмента.

СИСТЕМА ВПУСКА И ВЫПУСКА -

Трубы системы выпуска и главный
глушитель <4D5>

15-23

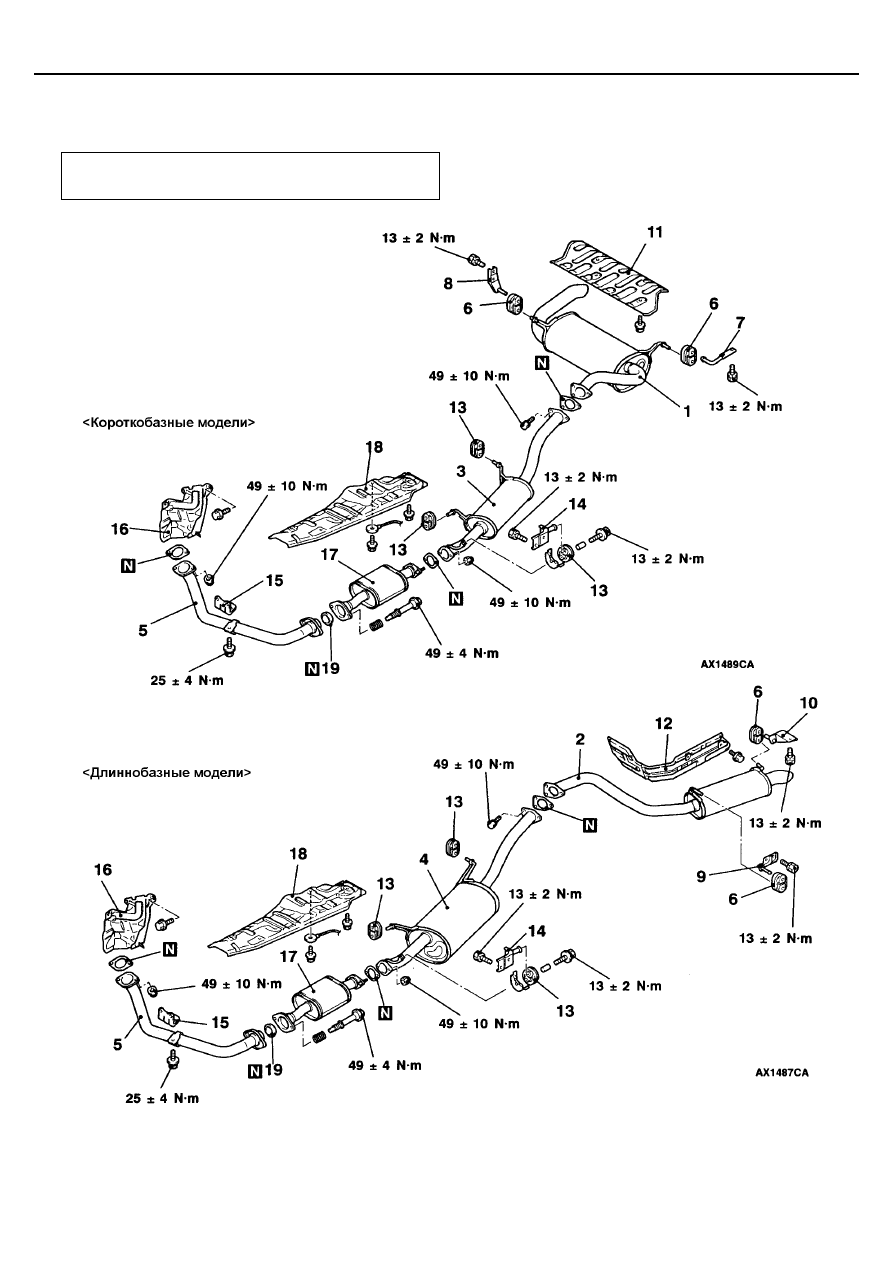

ТРУБЫ СИСТЕМЫ ВЫПУСКА И ГЛАВНЫЙ ГЛУШИТЕЛЬ <4D5>

СНЯТИЕ И УСТАНОВКА

Предварительная и заключительная операция
Снятие и установка передней части нижнего защитного
кожуха.

СИСТЕМА ВПУСКА И ВЫПУСКА -

Трубы системы выпуска и главный
глушитель <4D5>

15-24

Последовательность снятия главного
глушителя и теплозащиты пола
багажника <Короткобазные модели>
1. Главный глушитель
6. Подвесная подушка
7. Кронштейн подвесной подушки
8. Кронштейн подвесной подушки
11. Теплозащита пола багажника

Последовательность снятия задней
трубы системы выпуска и теплозащиты
пола багажника <Длиннобазные модели>
2. Задняя труба системы выпуска
7. Подвесная подушка
9. Кронштейн подвесной подушки
10. Кронштейн подвесной подушки
12. Теплозащита пола багажника

Последовательность снятия
центральной трубы системы выпуска
<Короткобазные модели>
3. Центральная труба системы выпуска
13. Подвесная подушка
14. Кронштейн подвесной подушки

Последовательность снятия главного
глушителя <Длиннобазные модели>
4. Главный глушитель
13. Подвесная подушка
14. Кронштейн подвесной подушки

Последовательность снятия приемной трубы
и теплозащиты передней панели

•

  Нижний защитный кожух

5. Приемная труба системы выпуска
15. Кронштейн опоры трубы системы выпуска
16. Теплозащита передней панели

Последовательность снятия резонатора и
теплозащиты передней части пола
17. Резонатор
18. Теплозащита передней части пола
19. Уплотнительное кольцо
