СИСТЕМА ВПУСКА И ВЫПУСКА -

Впускной и выпускной коллектор,
турбокомпрессор <4D5>

15-13

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ТУРБОКОМПРЕССОРА В СБОРЕ

1.

Проверьте отсутствие засорения внутренней поверхности,
перепускного болта и привалочной поверхности масляной трубки и
трубки системы охлаждения, очистите, если это необходимо.

2.

Если в масляном канале турбокомпрессора скопились отложения
нагара, счистите их и продуйте канал сжатым воздухом.
Внимание
Не допускайте попадания посторонних частиц в
турбокомпрессор.

3.

Добавьте свежее моторное масло через отверстие для подачи масла
в турбокомпрессоре.

ПРОВЕРКА

ПРОВЕРКА ТУРБОКОМПРЕССОРА В СБОРЕ

•



Визуально проверьте турбинное колесо и насосное колесо на предмет
отсутствия трещин или повреждений другого рода.

•



Проверьте легкость вращения (от руки) турбинного и насосного колес.

•



Проверьте турбокомпрессор на предмет отсутствия утечки масла.

•



Проверьте, остается или нет открытым клапан перепуска ОГ. В случае
обнаружения неисправности, замените соответствующую деталь
после разборки.

ПРОВЕРКА МАСЛЯНОЙ ТРУБКИ И МАСЛООТВОДЯЩЕЙ
ТРУБКИ

Проверьте отсутствие засорения, изгиба или повреждений другого рода на
масляной трубке и маслоотводящей трубке. В случае обнаружения
засорения, прочистите трубки.

ПРОВЕРКА ВЫПУСКНОГО КОЛЛЕКТОРА

Проверьте каждую деталь на предмет отсутствия повреждений или
трещин.

СИСТЕМА ВПУСКА И ВЫПУСКА -

Турбокомпрессор и выпускной
коллектор <4M4>

15-14

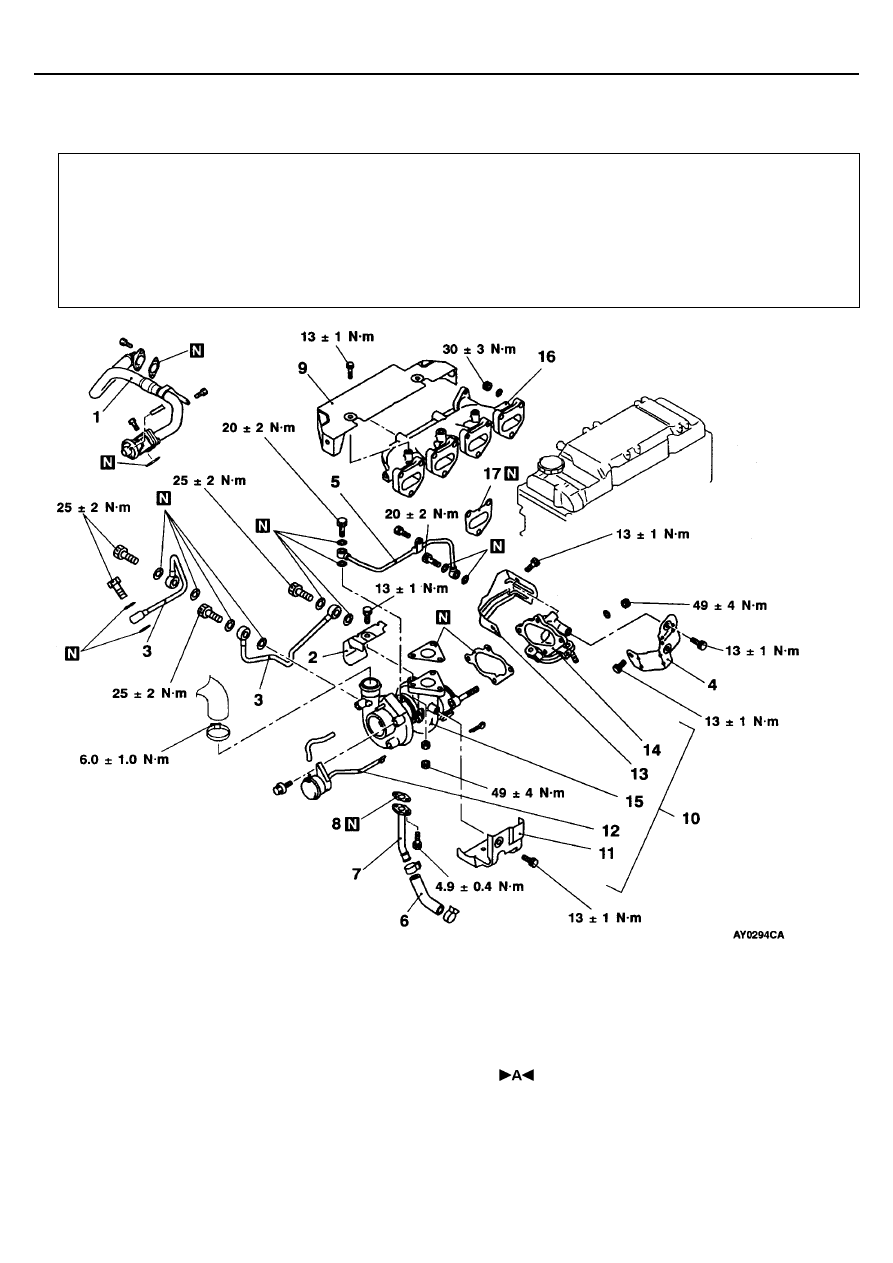

ТУРБОКОМПРЕССОР И ВЫПУСКНОЙ КОЛЛЕКТОР <4M4>

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции

•



Слив и заливка охлаждающей жидкости двигателя
(см. ГЛАВУ 14 – Технические операции на
автомобиле.)

•



Снятие и установка крышки двигателя
(см. ГЛАВУ 11С – Распределительный вал.)

•



Снятие и установка воздушного фильтра
(см. стр. 15-4.)

•



Снятие и установка защиты картера и нижнего
защитного кожуха

•



Снятие и установка приемной трубы системы выпуска
ОГ (см. стр. 15-25.)

Последовательность снятия
1. Клапан и трубка системы рециркуляции

отработавших газов (ERG)

2. Крышка турбокомпрессора
3. Трубка системы охлаждения
4. Крышка турбокомпрессора
5. Масляная трубка
6. Маслоотводящий шланг
7. Маслоотводящая трубка
8. Прокладка маслоотводящей трубки
9. Теплозащита

10. Турбокомпрессор и выпускной патрубок в

сборе

11. Крышка турбокомпрессора
12. Привод клапана перепуска ОГ
13. Крышка турбокомпрессора
14. Выпускной патрубок
15. Турбокомпрессор в сборе
16. Выпускной коллектор
17. Прокладка впускного и выпускного

коллектора

СИСТЕМА ВПУСКА И ВЫПУСКА -

Турбокомпрессор и выпускной
коллектор <4M4>

15-15

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ТУРБОКОМПРЕССОРА В СБОРЕ

1.

Проверьте отсутствие засорения внутренней поверхности,
перепускного болта и привалочной поверхности масляной трубки и
трубки системы охлаждения, очистите, если это необходимо.

2.

Если в масляном канале турбокомпрессора скопились отложения
нагара, счистите их и продуйте канал сжатым воздухом.
Внимание
Не допускайте попадания посторонних частиц в
турбокомпрессор.

3.

Добавьте свежее моторное масло через отверстие для подачи масла
в турбокомпрессоре.

ПРОВЕРКА

Необходимо произвести нижеприведенные проверки; в случае
обнаружения неисправности деталь подлежит замене.

ПРОВЕРКА ВЫПУСКНОГО КОЛЛЕКТОРА

1.

Проверьте отсутствие повреждений и трещин на всех деталях.

2.

При помощи поверочной линейки и набора щупов измерьте
неплоскостность привалочной плоскости головки цилиндров.
Номинальное значение: 0,15 мм или менее
Предельно допустимое значение: 0,20 мм

ПРОВЕРКА ТУРБОКОМПРЕССОРА В СБОРЕ

•



Визуально проверьте турбинное колесо и насосное колесо на предмет
отсутствия трещин или повреждений другого рода.

•



Проверьте легкость вращения (от руки) турбинного и насосного колес.

•



Проверьте турбокомпрессор на предмет отсутствия утечки масла.

•



Проверьте, остается или нет открытым клапан перепуска ОГ. В случае
обнаружения неисправности, замените соответствующую деталь
после разборки.

ПРОВЕРКА МАСЛЯНОЙ ТРУБКИ И МАСЛООТВОДЯЩЕЙ
ТРУБКИ

Проверьте отсутствие засорения, изгиба или повреждений другого рода на
масляной трубке и маслоотводящей трубке. В случае обнаружения
засорения, прочистите трубки.

ПРОВЕРКА ВЫПУСКНОГО КОЛЛЕКТОРА

Проверьте каждую деталь на предмет отсутствия повреждений или
трещин.

СИСТЕМА ВПУСКА И ВЫПУСКА -

Турбокомпрессор <4D5>

15-16

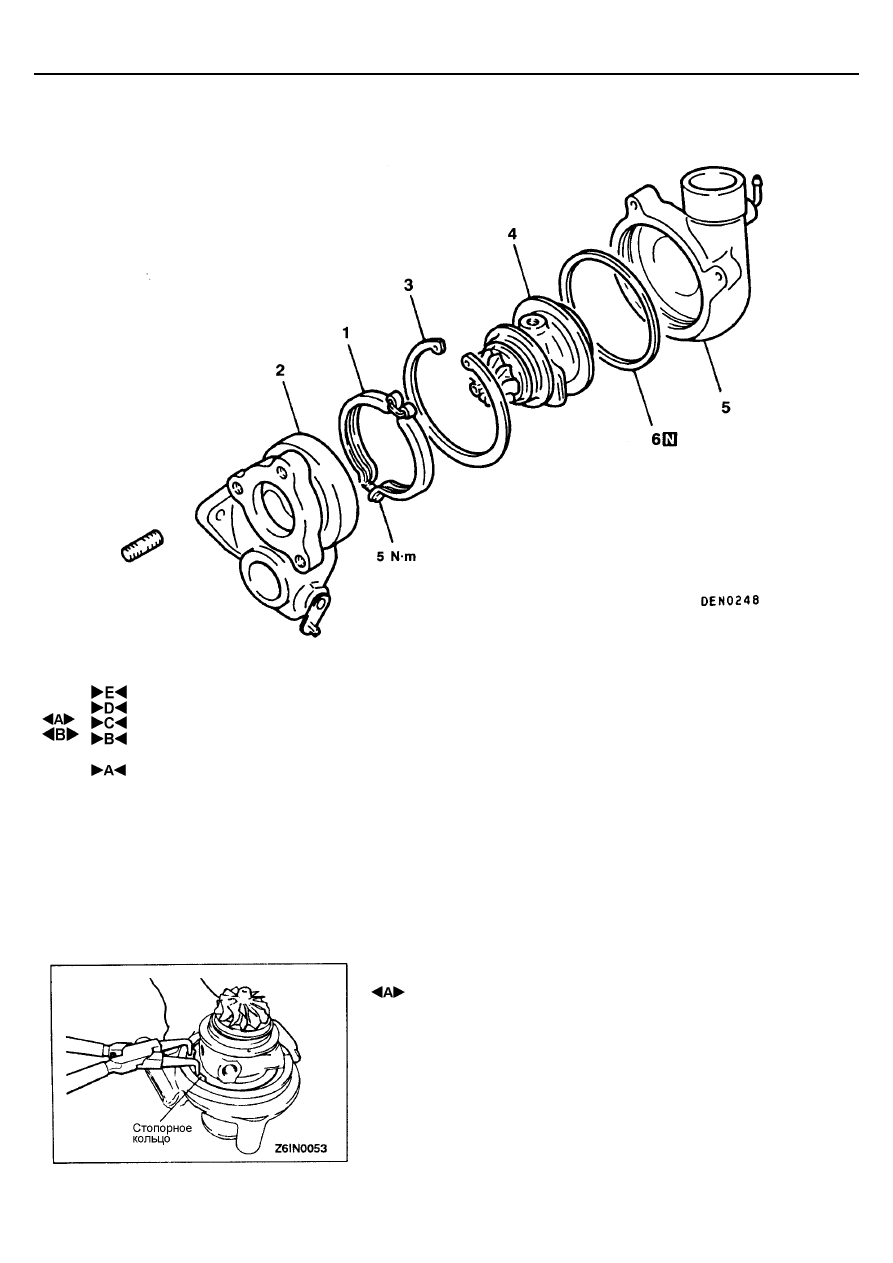

ТУРБОКОМПРЕССОР <4D5>

РАЗБОРКА И СБОРКА

Последовательность разборки
1. Муфта
2. Корпус турбинного колеса
3. Стопорное кольцо
4. Турбинное колесо в сборе
5. Крышка компрессора
6. Кольцевая прокладка

ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

 СНЯТИЕ СТОПОРНОГО КОЛЬЦА

Расположите турбокомпрессор крышкой турбокомпрессора вниз и,
используя щипцы для стопорных колец, снимите стопорное кольцо
крепления крышки турбокомпрессора.
Внимание
При снятии стопорного кольца придерживайте его пальцами, чтобы
оно не вылетело.
