СИСТЕМА ВПУСКА И ВЫПУСКА -

Турбокомпрессор <4D5>

15-17

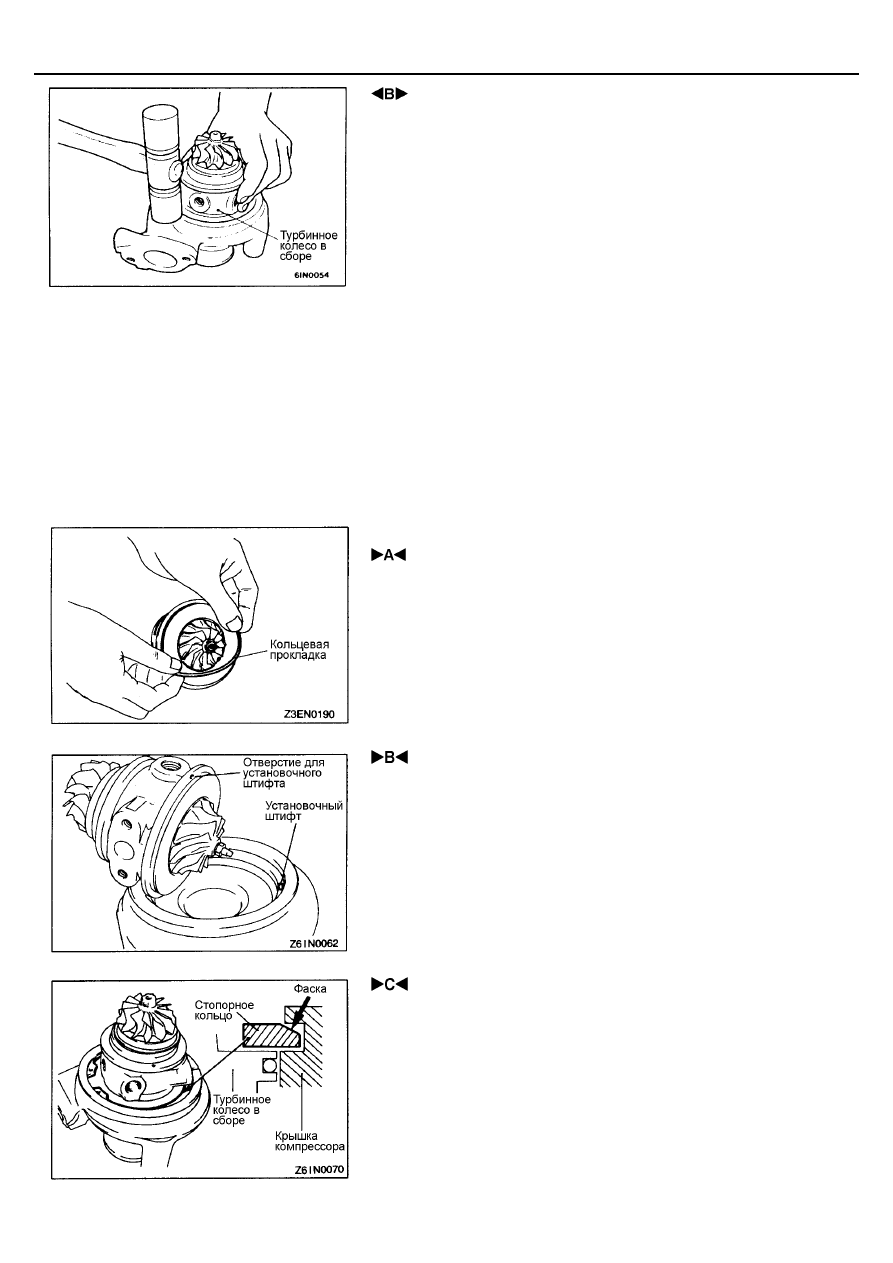

 СНЯТИЕ ТУРБИННОГО КОЛЕСА В СБОРЕ

Снимите турбинное колесо в сборе, слегка постукивая по периметру
крышки компрессора при помощи пластикового молотка. Поскольку на
наружной окружности турбинного колеса установлена кольцевая
прокладка, снятие турбинного колеса может вызвать небольшие
затруднения.

ОЧИСТКА

1.

Используйте свежее промывочное масло. Не используйте
промывочные масла, содержащие присадки против ржавчины,
поскольку они могут повредить некоторые детали турбокомпрессора.

2.

Используйте пластиковый скребок или грубую щетку для очистки
алюминиевых деталей.

ОСНОВНЫЕ ОПЕРАЦИИ ПО СБОРКЕ

 УСТАНОВКА КОЛЬЦЕВОЙ ПРОКЛАДКИ

Нанесите тонкий слой моторного масла на новую кольцевую прокладку и
установите ее в паз на турбинном колесе.
Внимание
Не повредите кольцевую прокладку во время установки,
поврежденная кольцевая прокладка вызовет утечку масла.

 УСТАНОВКА ТУРБИННОГО КОЛЕСА В СБОРЕ

1.

Смажьте небольшим количеством моторного масла окружность
кольцевой прокладки.

2.

Установите турбинное колесо в сборе в крышку компрессора,
учитывая расположение установочного штифта.
Внимание
Будьте аккуратны, не повредите лопасти турбинного и насосного
колес.

 УСТАНОВКА СТОПОРНОГО КОЛЬЦА

Расположите турбокомпрессор крышкой турбокомпрессора вниз и вставьте
стопорное кольцо.
Внимание
Устанавливайте стопорное кольцо стороной с фаской вверх.

СИСТЕМА ВПУСКА И ВЫПУСКА -

Турбокомпрессор <4D5>

15-18

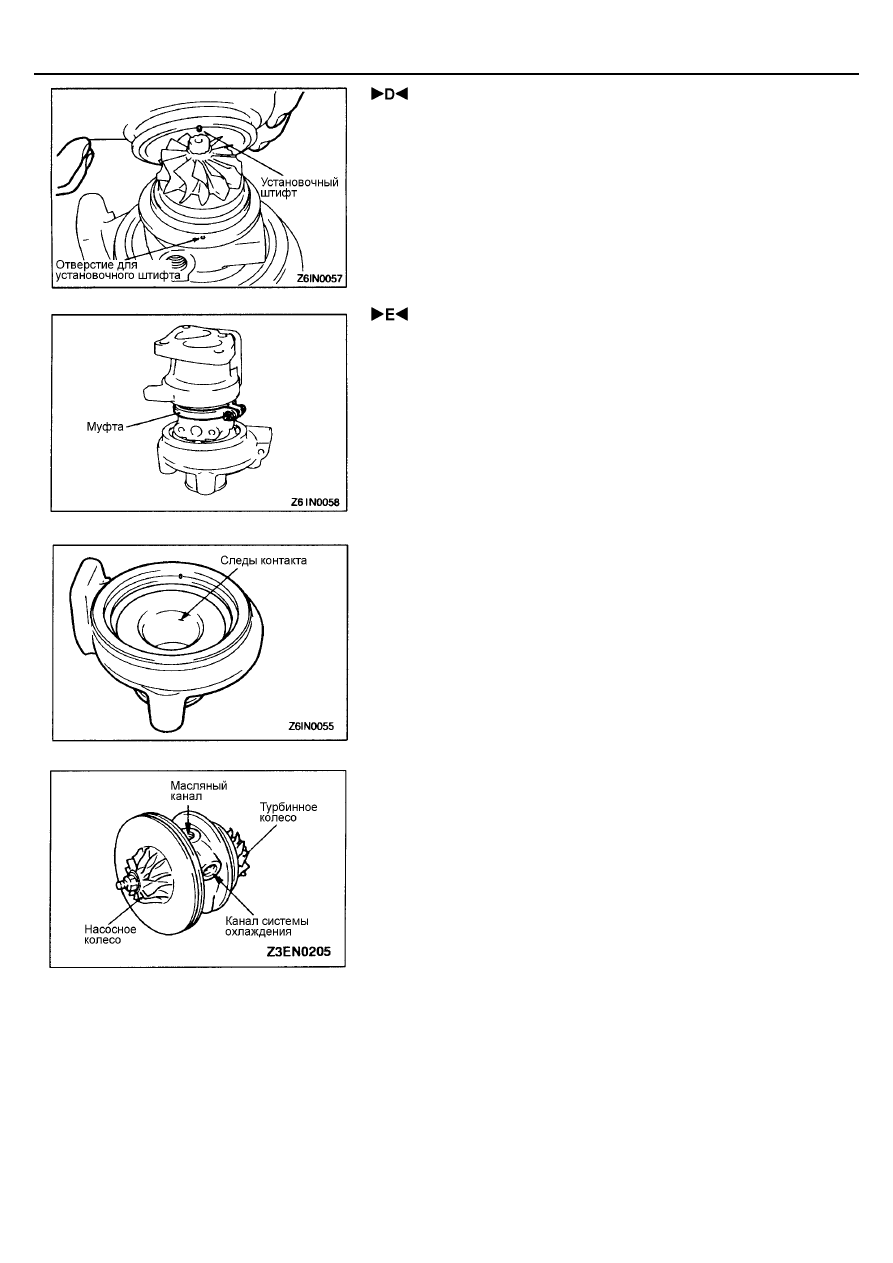

 УСТАНОВКА КОРПУСА ТУРБИННОГО КОЛЕСА

Установите корпус турбинного колеса, принимая во внимание
расположение установочного штифта.
Внимание
Будьте аккуратны, не повредите лопасти турбинного колеса.

 УСТАНОВКА МУФТЫ

Установите муфту и затяните ее заданным моментом затяжки.

ПРОВЕРКА

КОРПУС ТУРБИННОГО КОЛЕСА

1.

Проверьте отсутствие следов контакта с турбинным колесом, трещин
вследствие перегрева, деформаций и повреждений другого рода. При
обнаружении трещин, замените корпус турбинного колеса на новый.

2.

Проверьте клапан перепуска ОГ вручную, чтобы убедиться, что
клапан плавно открывается и закрывается.

КРЫШКА КОМПРЕССОРА

Проверьте отсутствие следов контакта с насосным колесом и повреждений
другого рода на крышке компрессора.

ТУРБИННОЕ КОЛЕСО В СБОРЕ

1.

Проверьте лопасти турбинного и насосного колес на отсутствие
вмятин, заусенцев, коррозии и следов контакта с обратной стороны,
замените в случае обнаружения.

2.

Проверьте отсутствие засорения и нагара в масляном канале
турбинного колеса в сборе.

3.

В случае турбинного колеса с водяным охлаждением, также
проверьте отсутствие засорения и нагара в канале системы
охлаждения.

4.

Проверьте легкость и плавность вращения турбинного и насосного
колес

МАСЛЯНАЯ ТРУБКА И МАСЛООТВОДЯЩАЯ ТРУБКА

Отремонтируйте или замените масляную трубку и маслоотводящую трубку
при обнаружении засорения, закупорки, деформации или повреждений
другого рода.

СИСТЕМА ВПУСКА И ВЫПУСКА -

Турбокомпрессор <4M4>

15-19

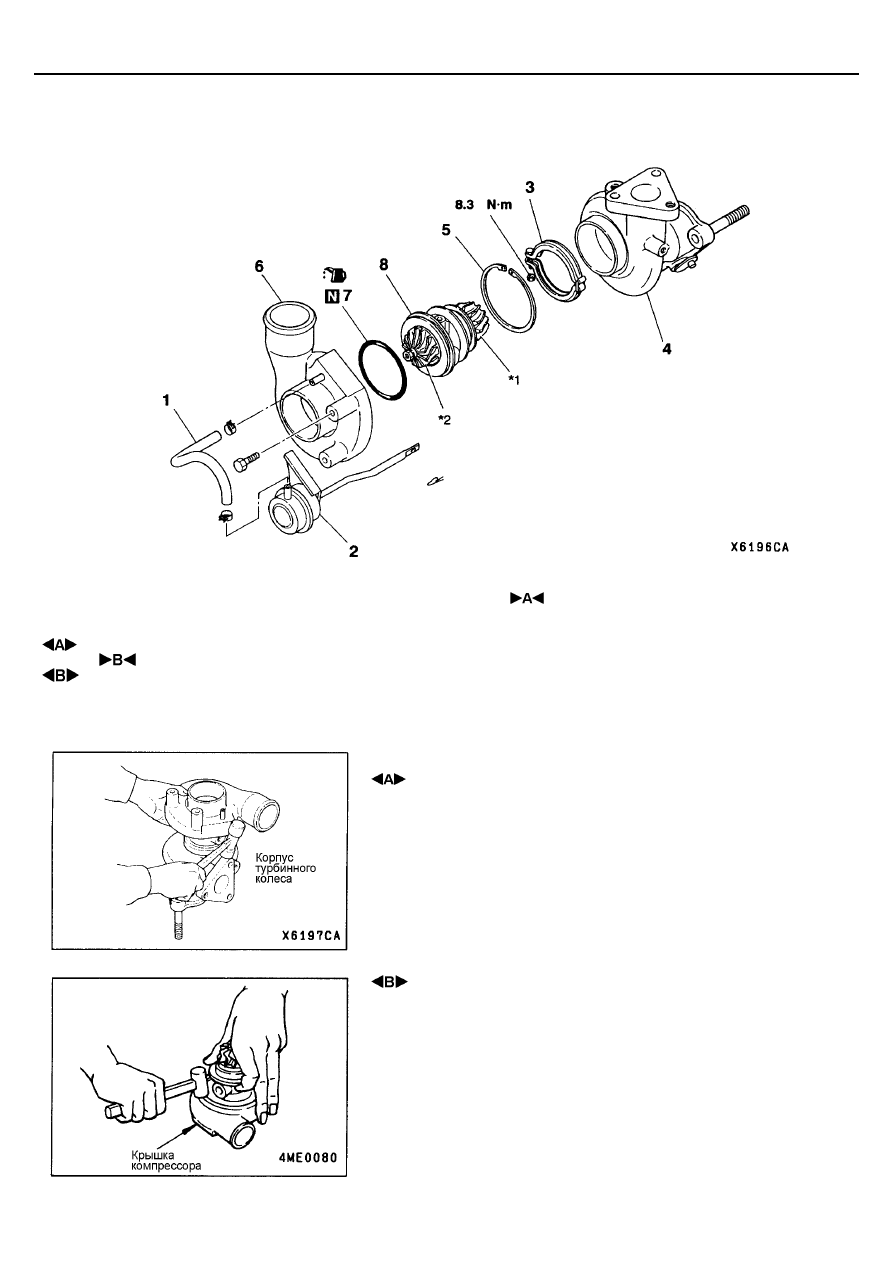

ТУРБОКОМПРЕССОР <4M4>

РАЗБОРКА И СБОРКА

7. Кольцевая прокладка
8. Картридж в сборе

Последовательность снятия
1. Шланг
2. Привод
3. Муфта
4. Корпус турбинного колеса
5. Стопорное кольцо
6. Крышка компрессора

*1: Турбинное колесо
*2: Насосное колесо

ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

 СНЯТИЕ КОРПУСА ТУРБИННОГО КОЛЕСА

Внимание
1.

Аккуратно, чтобы не повредить, снимите турбинное колесо,
слегка равномерно постукивая по всему периметру корпуса
турбинного колеса при помощи пластикового молотка или
аналогичного инструмента.

2.

Лопасти турбинного колеса легко погнуть. Не допускайте их
контакта с корпусом турбинного колеса.

 КРЫШКА КОМПРЕССОРА

Внимание
1.

Аккуратно, чтобы не повредить, снимите крышку компрессора,
слегка равномерно постукивая по всему периметру крышки
компрессора при помощи пластикового молотка или
аналогичного инструмента.

2.

Лопасти насосного колеса легко погнуть. Не допускайте их
контакта с корпусом крышки компрессора.

СИСТЕМА ВПУСКА И ВЫПУСКА -

Турбокомпрессор <4M4>

15-20

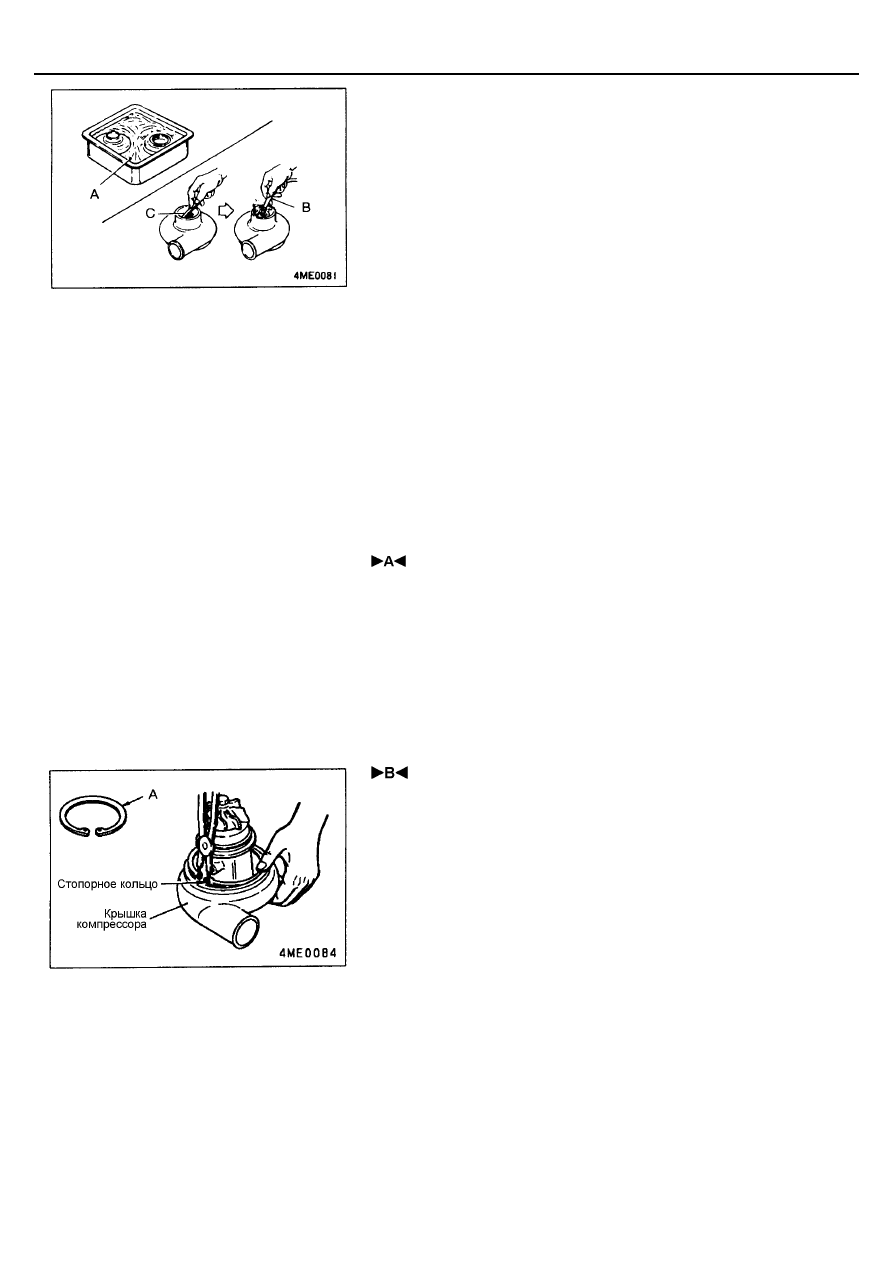

ОЧИСТКА

КОРПУС ТУРБИННОГО КОЛЕСА И КРЫШКА
КОМПРЕССОРА

1.

Перед очисткой, визуально проверьте разобранные детали на
отсутствие заусенцев, абразива или других дефектов, поскольку
промывка может скрыть эти дефекты. Замените детали если это
необходимо.

2.

Погрузите разобранные детали в негорючий раствор А (DАI-CLEANER
Т-30 производства Daido Chemical Co., Ltd.). Выньте детали из
раствора и продуйте сжатым воздухом В.
При наличии посторонних частиц, соскоблите посторонние материалы
при помощи пластикового шпателя С, перед погружением деталей в
моющий раствор.

ОСНОВНЫЕ ОПЕРАЦИИ ПО СБОРКЕ

 УСТАНОВКА КОЛЬЦЕВОЙ ПРОКЛАДКИ

Перед установкой кольцевой прокладки нанесите равномерный тонкий
слой моторного масла по ее наружной окружности.

 УСТАНОВКА СТОПОРНОГО КОЛЬЦА

Установите стопорное кольцо стороной А с фаской вверх.
Внимание
Придерживайте стопорное кольцо одной рукой, чтобы оно не
выскочило.
