СИСТЕМА ВПУСКА И ВЫПУСКА -

Промежуточный охладитель
наддувочного воздуха <4D5, 4M4>

15-5

ПРОМЕЖУТОЧНЫЙ ОХЛАДИТЕЛЬ НАДДУВОЧНОГО ВОЗДУХА
<4D5, 4M4>

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции

•



Снятие и установка воздушного фильтра
(см. стр. 15-4.)

•



Снятие и установка защиты картера и нижнего
защитного кожуха

•



Снятие и установка крышки диффузора радиатора
(см. ГЛАВУ 14.)

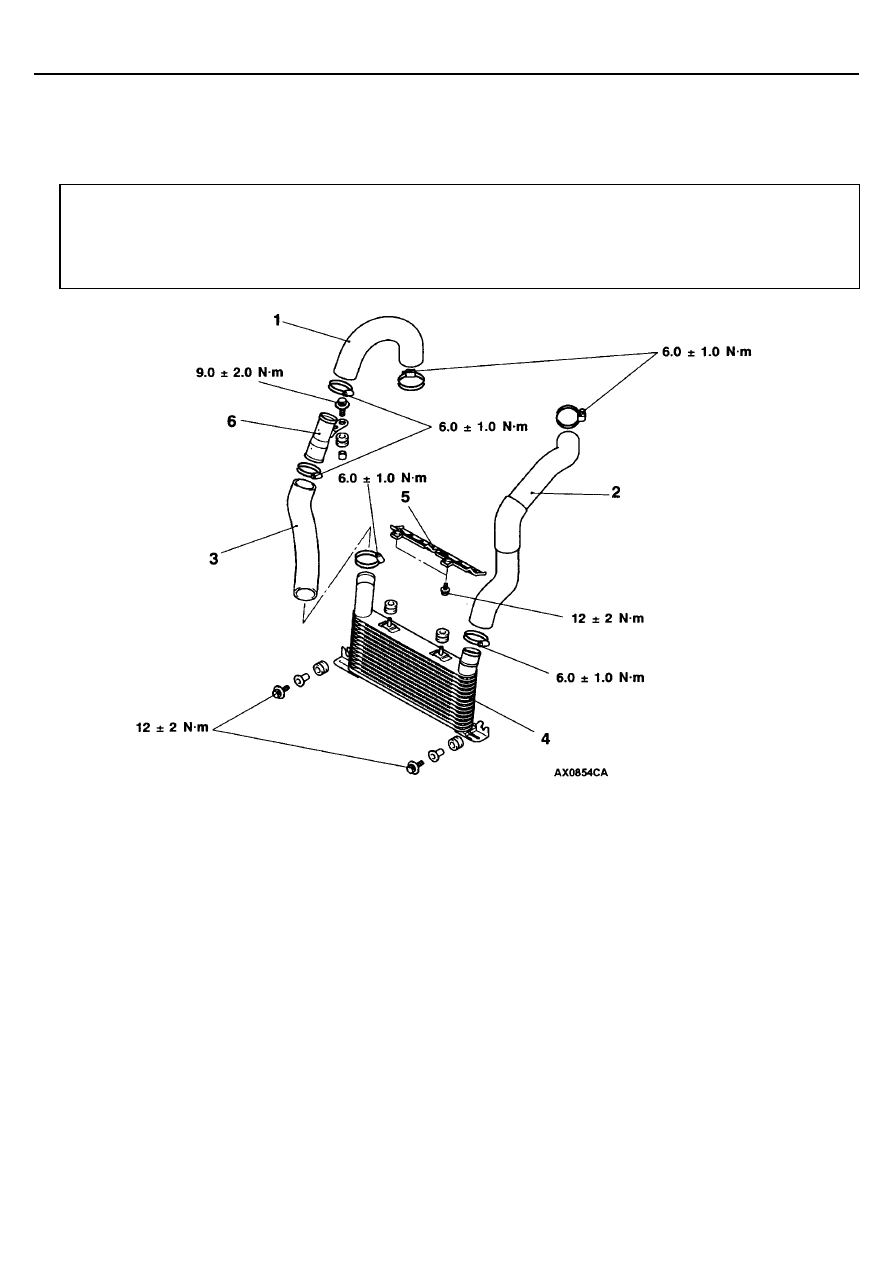

Последовательность снятия
1. Воздушный шланг промежуточного

охладителя наддувочного воздуха

2. Воздушный шланг промежуточного

охладителя наддувочного воздуха

3. Воздушный шланг промежуточного

охладителя наддувочного воздуха

4. Промежуточный охладитель наддувочного

воздуха в сборе

5. Пластина дефлектора
6. Воздушная трубка промежуточного

охладителя наддувочного воздуха

ПРОВЕРКА

•



Проверьте пластины промежуточного охладителя на предмет
отсутствия повреждения или застревания посторонних частиц.

•



Проверьте шланги промежуточного охладителя на предмет отсутствия
трещин, повреждений или износа.

СИСТЕМА ВПУСКА И ВЫПУСКА -

Впускной коллектор <6G7>

15-6

ВПУСКНОЙ КОЛЛЕКТОР <6G7>

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции

•



Слив и заливка охлаждающей жидкости двигателя
(см. ГЛАВУ 14 – Технические операции на
автомобиле.)

•



Снятие и установка крышки двигателя
(см. ГЛАВУ 11А – Ремень привода ГРМ.)

•



Снятие и установка воздушного фильтра
(см. стр. 15-4.)

•



Снятие и установка клапана системы
рециркуляции отработавших газов EGR
(см. ГЛАВУ 17.)

•



Снятие и установка катушки зажигания
(см. ГЛАВУ 16.)

•



Снятие и установка корпуса дроссельной заслонки
(см. ГЛАВУ 13А.)

СИСТЕМА ВПУСКА И ВЫПУСКА -

Впускной коллектор <6G7>

15-7

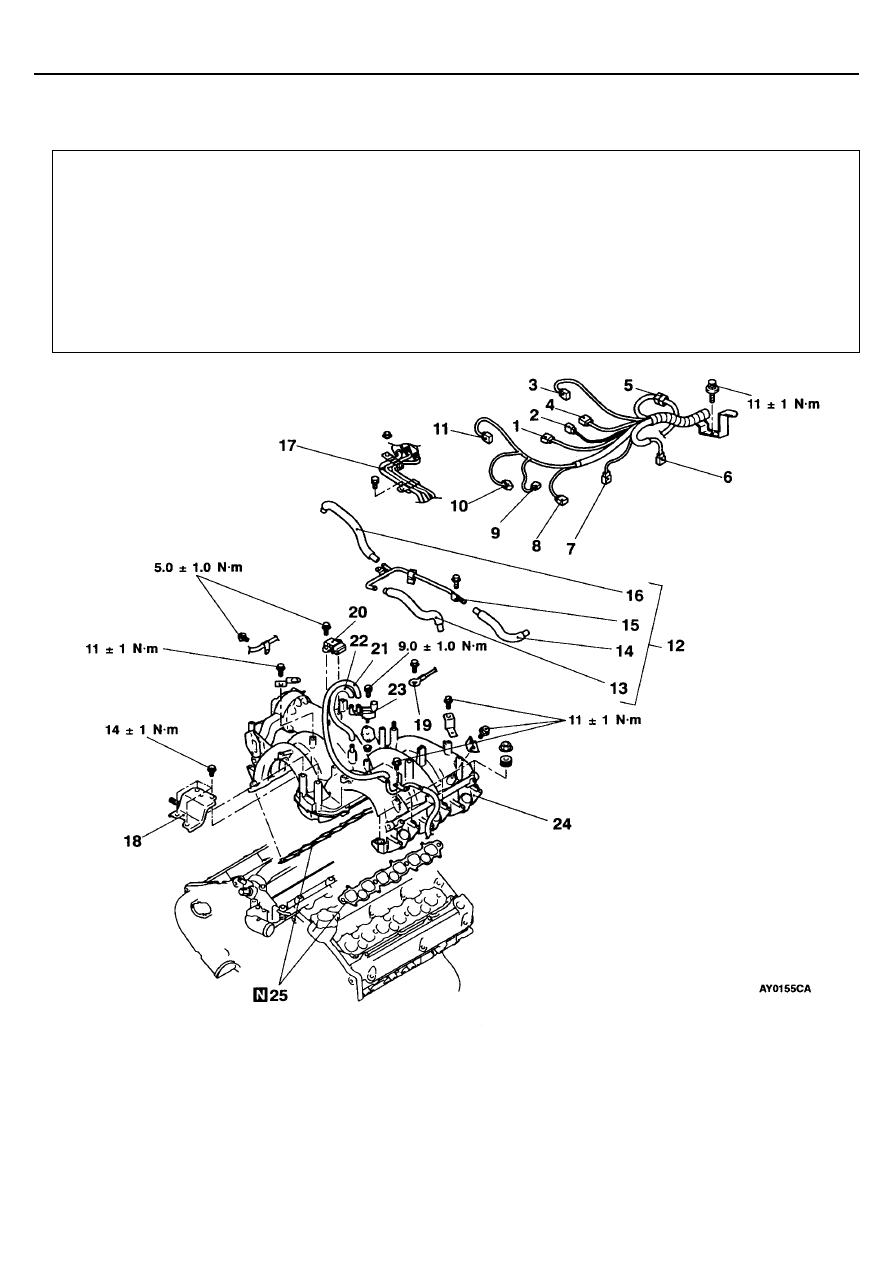

Последовательность снятия
1. Разъем датчика неисправности системы

зажигания

2. Разъем датчика детонации
3. Разъем датчика положения дроссельной

заслонки

4. Соединение жгута проводов

электрооборудования двигателя и жгута
проводов форсунок

5. Соединение жгута проводов

электрооборудования двигателя и жгута
проводов катушки зажигания

6. Соединение жгутов проводов

электрооборудования двигателя,
датчика давления топлива и датчика
положения распределительного вала

7. Разъем электромагнитного клапана

продувки адсорбера

8. Разъем датчика положения коленчатого

вала

9. Указатель температуры охлаждающей

жидкости двигателя

10.Разъем датчика температуры

охлаждающей жидкости двигателя

11. Разъем сервопривода управления

дроссельной заслонкой

12. Шланг и трубка системы принудительной

вентиляции картера (PCV) в сборе

13. Шланг (А) системы принудительной

вентиляции картера (PCV)

14. Шланг С системы принудительной

вентиляции картера (PCV)

15. Шланг В системы принудительной

вентиляции картера (PCV)

16. Трубка системы принудительной

вентиляции картера (PCV)

17. Хомут топливопровода
18. Кронштейн водоотводящего патрубка
19. Соединение провода “массы”
20. Датчик неисправности системы зажигания
21. Вакуумный шланг
22. Шланг системы улавливания паров

топлива

23. Электромагнитный клапан продувки

адсорбера

24. Впускной коллектор
25. Прокладка впускного коллектора

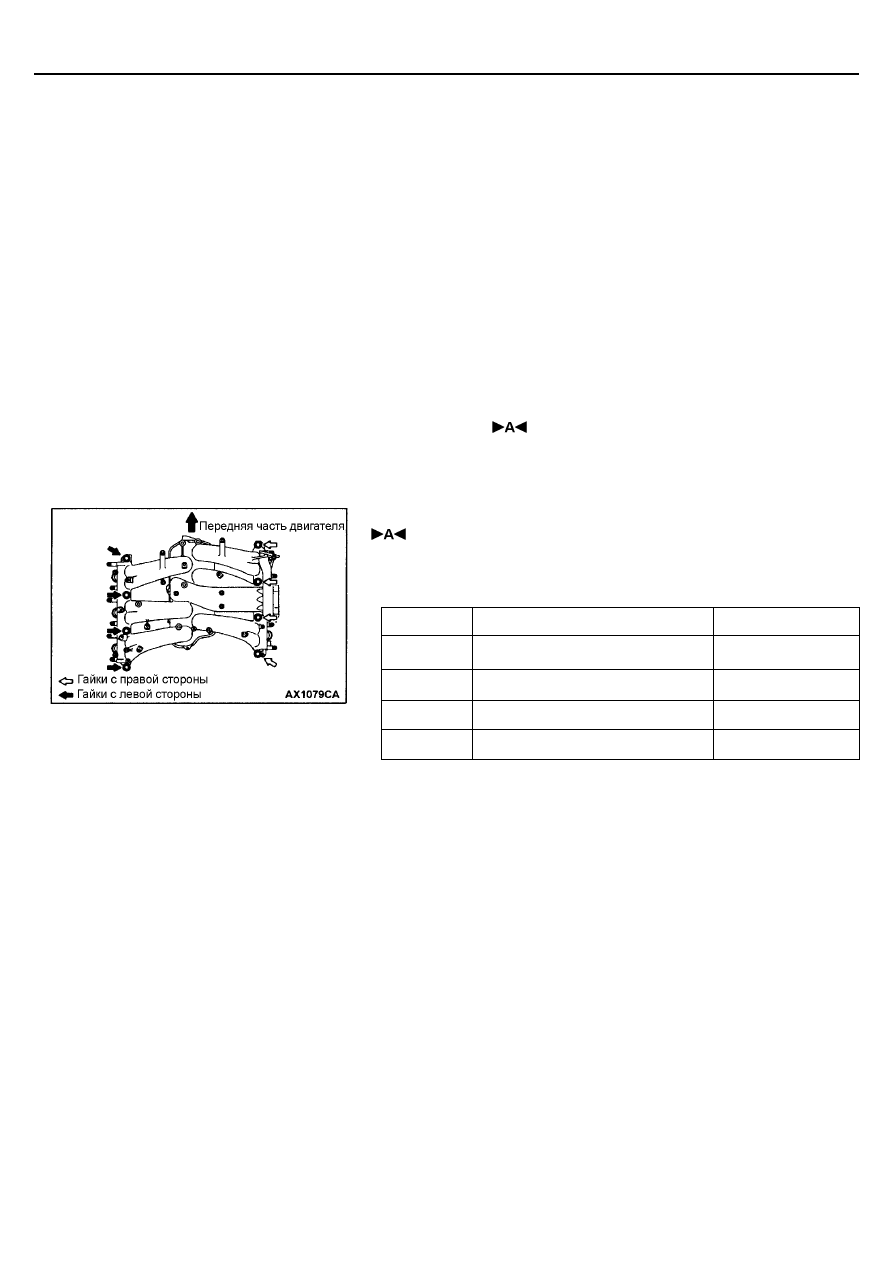

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ВПУСКНОГО КОЛЛЕТОРА

Затяните гайки крепления впускного коллектора в указанном порядке.
ПРИМЕЧАНИЕ
Сначала затягивайте внутренние гайки, а затем наружные.

Порядок

Затягиваемые гайки

Момент затяжки, Нм

1

Гайки с правой стороны

6,5

±

 1,5

2

Гайки с левой стороны

22

±

 1

3

Гайки с правой стороны

22

±

 1

4

Гайки с левой стороны

22

±

 1

ПРОВЕРКА

Необходимо произвести нижеприведенные проверки; в случае
обнаружения неисправности деталь подлежит замене.

ПРОВЕРКА ВПУСКНОГО КОЛЛЕКТОРА

1.

Проверьте отсутствие повреждений и трещин на всех деталях.

2.

Проверьте отсутствие засорения отверстий штуцеров отвода
разрежения, а также системы рециркуляции отработавших газов
(EGR).

3.

При помощи поверочной линейки и набора щупов измерьте
неплоскостность привалочной плоскости головки цилиндров.
Номинальное значение: 0,15 мм или менее
Предельно допустимое значение: 0,20 мм

СИСТЕМА ВПУСКА И ВЫПУСКА -

Впускной коллектор и корпус
дроссельной заслонки <4M4>

15-8

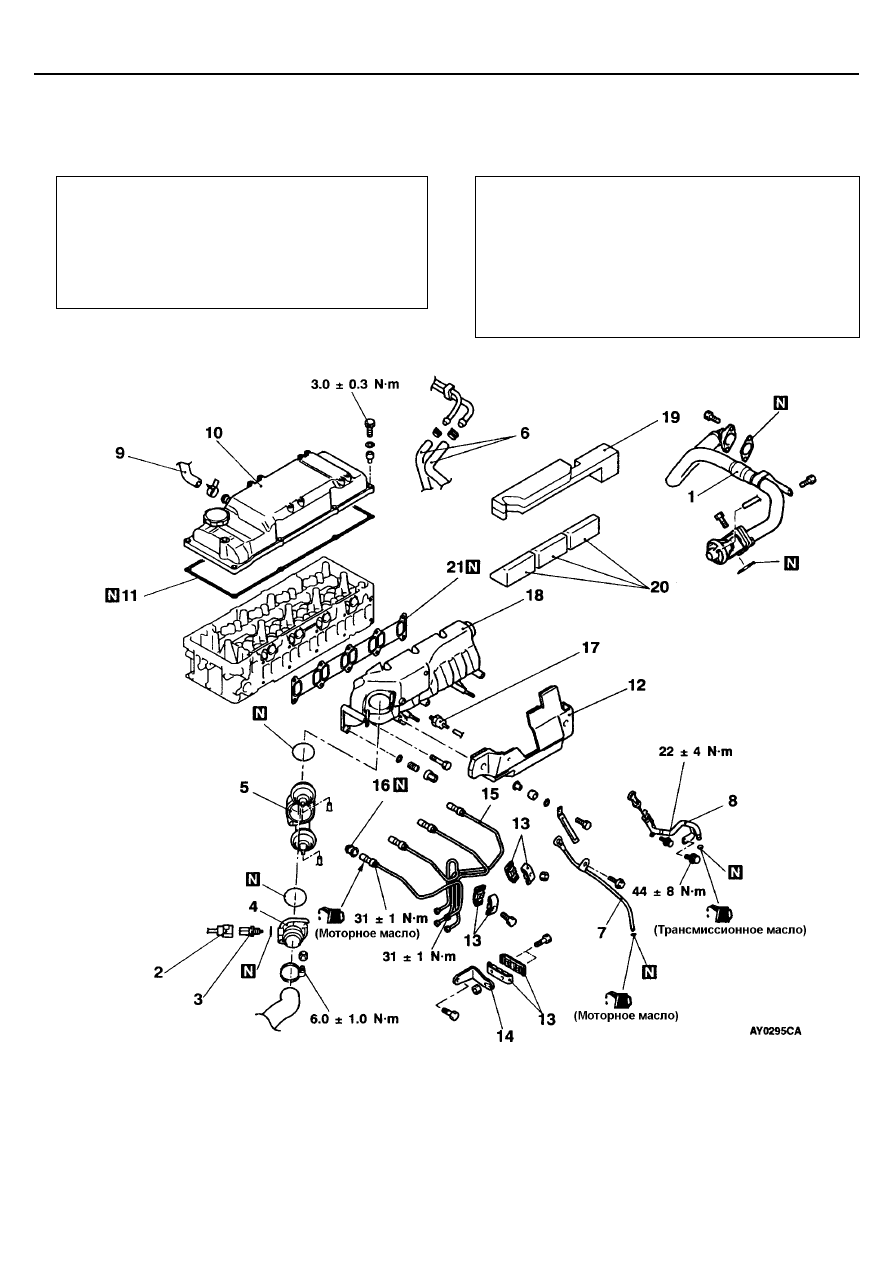

ВПУСКНОЙ КОЛЛЕКТОР И КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ
<4M4>

СНЯТИЕ И УСТАНОВКА

Предварительные операции

•



Снятие крышки двигателя (см. ГЛАВУ 11В –
Распределительный вал).

•



Снятие аккумуляторной батареи и поддона
аккумуляторной батареи

•



Снятие топливного фильтра (см. ГЛАВУ 13С).

•



Снятие защиты картера и нижнего защитного
кожуха

Заключительные операции

•



Установка защиты картера и нижнего защитного
кожуха

•



Установка топливного фильтра (см. ГЛАВУ 13С).

•



Установка аккумуляторной батареи и поддона
аккумуляторной батареи

•



Удаление воздуха из топливопровода (см. ГЛАВУ
13В – Технические операции на автомобиле).

•



Установка крышки двигателя (см. ГЛАВУ 11В –
Распределительный вал).
