СИСТЕМА ОХЛАЖДЕНИЯ -

Шланги и патрубок системы охлаждения

14-19

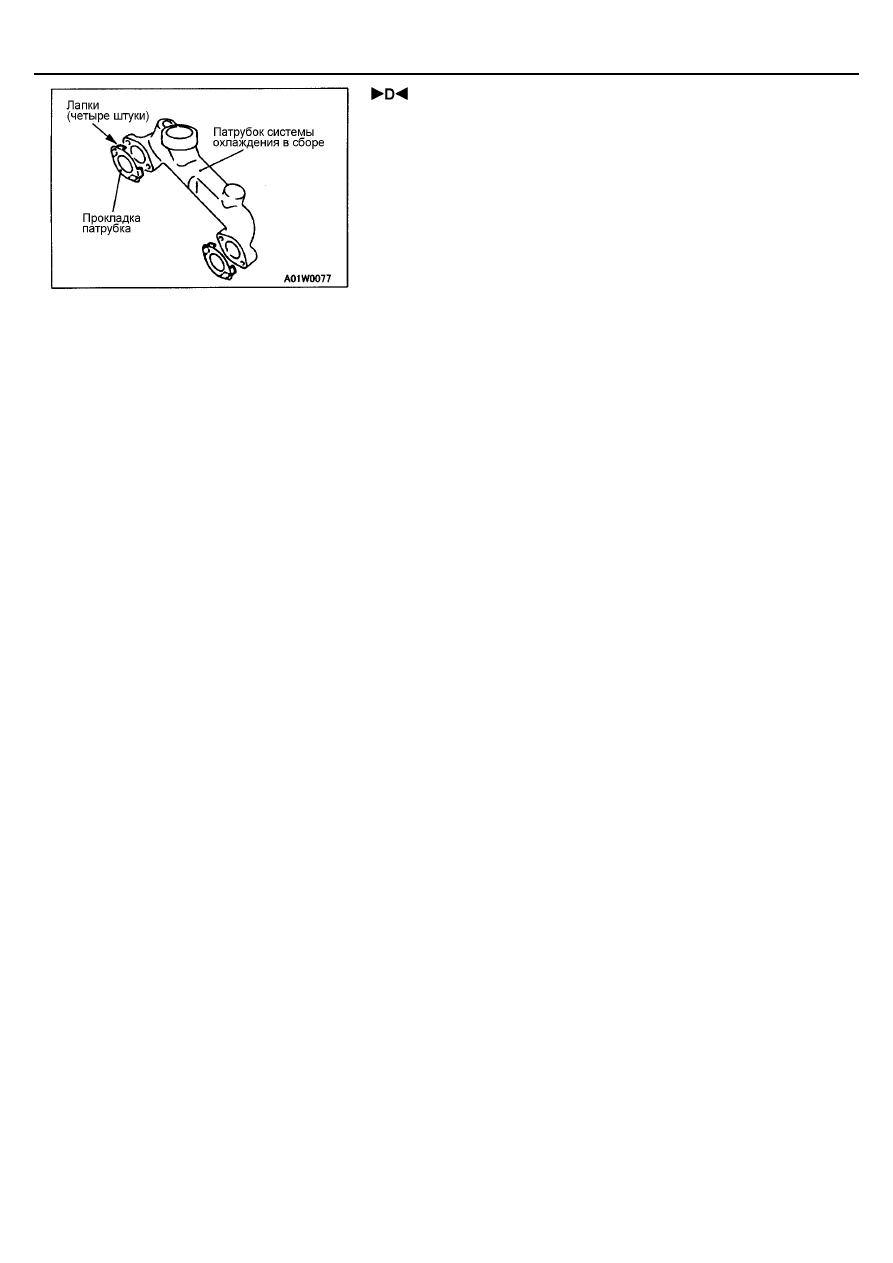

 УСТАНОВКА ПРОКЛАДКИ ПАТРУБКА <6G7>

Вставьте лапки на прокладке патрубка в пазы на патрубке системы
охлаждения.

ПРОВЕРКА

ПРОВЕРКА ШЛАНГОВ И ПАТРУБКА СИСТЕМЫ
ОХЛАЖДЕНИЯ

Проверьте шланги и патрубок системы охлаждения на предмет отсутствия
трещин, повреждений или засорения. В случае обнаружения
неисправностей замените соответствующие детали.

СИСТЕМА ОХЛАЖДЕНИЯ -

Радиатор

14-20

РАДИАТОР

СНЯТИЕ И УСТАНОВКА

Предварительная операция
Слив охлаждающей жидкости (см. стр. 14-3.)

Заключительные операции

•



Заливка охлаждающей жидкости (см. стр. 14-3.)

•



Заливка и проверка ATF в АКПП (см. ГЛАВУ 23 –
Технические операции на автомобиле.)

СИСТЕМА ОХЛАЖДЕНИЯ -

Радиатор

14-21

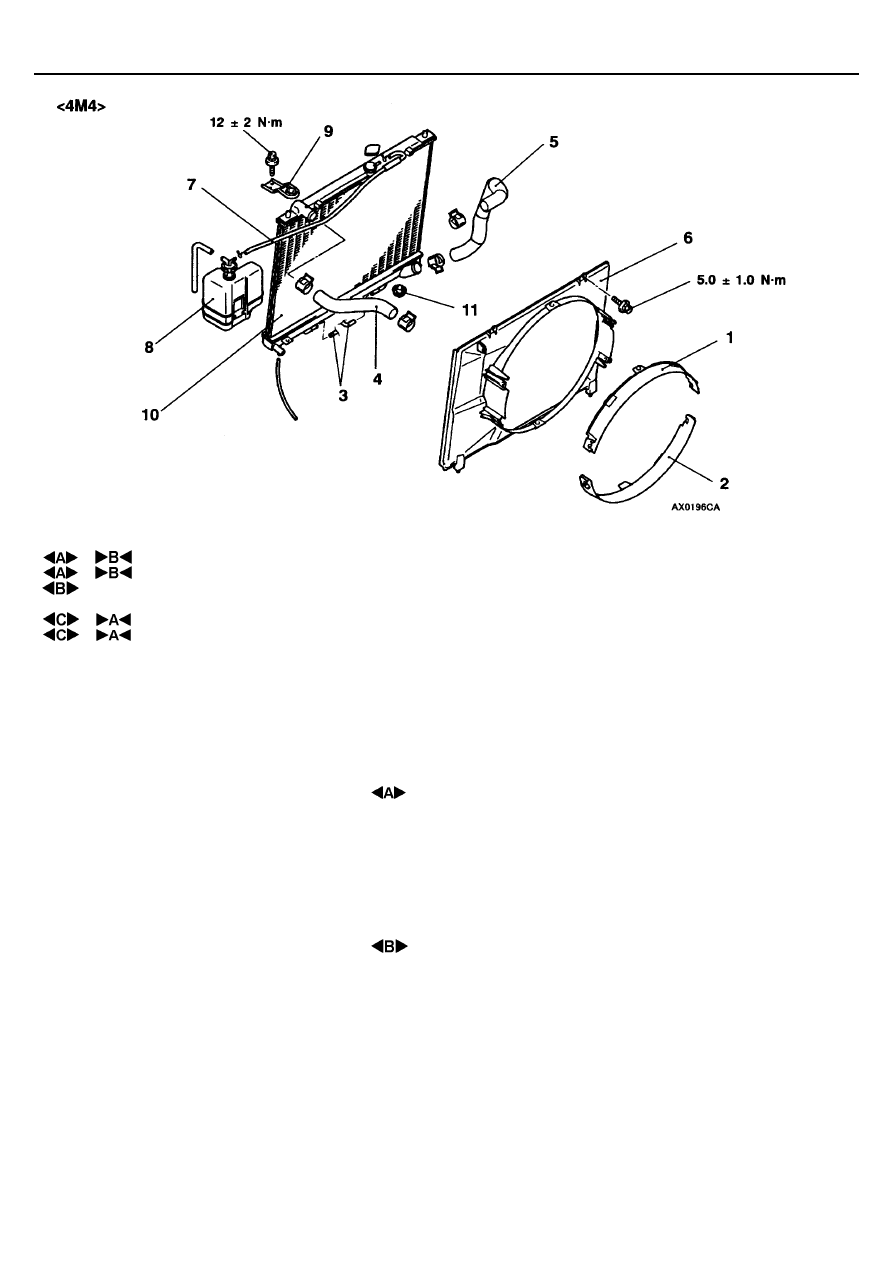

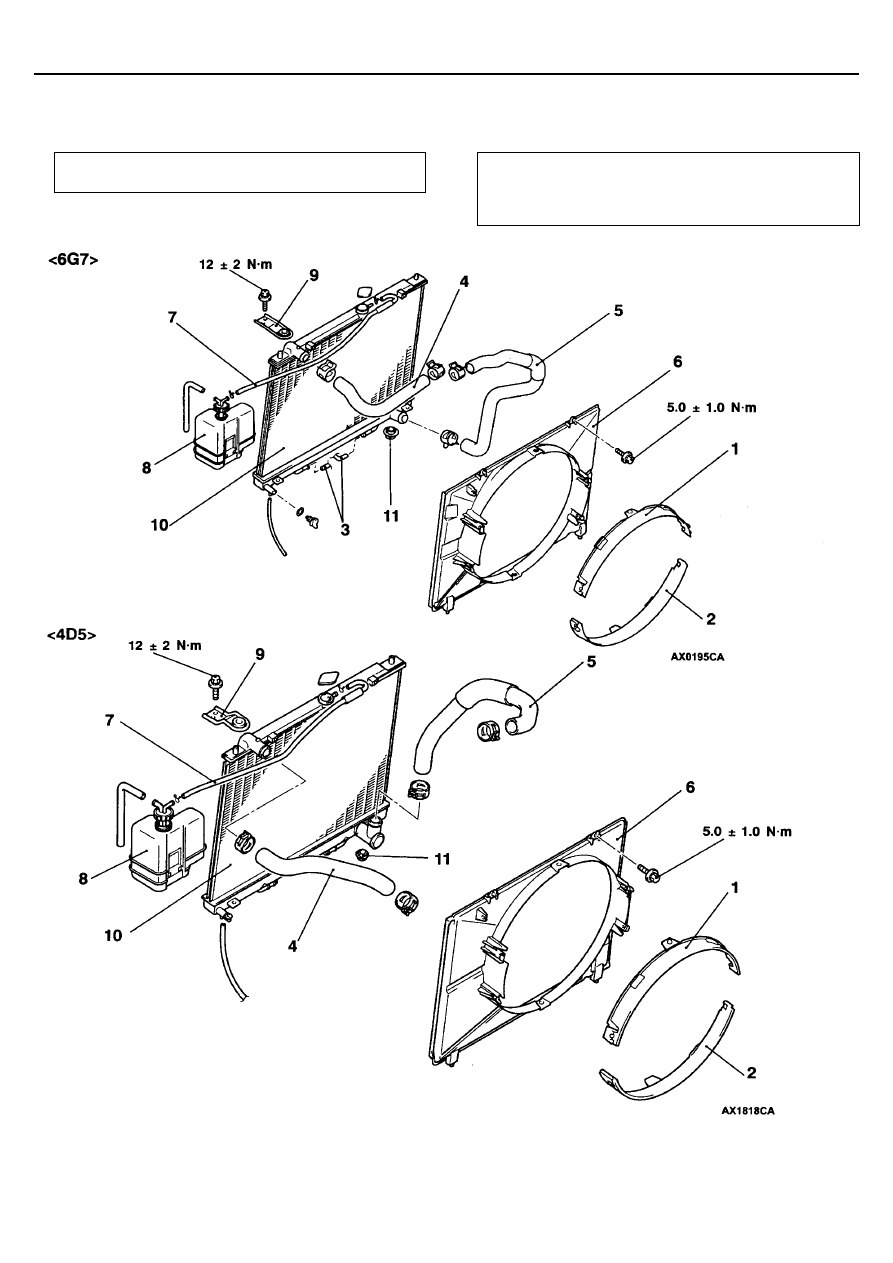

Последовательность снятия
1. Верхняя крышка диффузора радиатора
2. Нижняя крышка диффузора радиатора
3. Соединение шланга охладителя ATF

<АКПП>

4. Верхний шланг радиатора
5. Нижний шланг радиатора

6. Диффузор радиатора
7. Резиновая трубка
8. Расширительный бачок системы охлаждения
9. Верхний кронштейн радиатора
10. Радиатор
11. Нижний кронштейн радиатора

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

СНЯТИЕ ВЕРХНЕЙ И НИЖНЕЙ КРЫШЕК ДИФФУЗОРА

РАДИАТОРА

Слегка потяните стопорный рычажок крышки диффузора, и снимите
крышку в направлении оси вентилятора. (Крышка диффузора крепится в
четырех местах).
Внимание
Если слишком сильно потянуть за стопорный рычаг, рычаг может
быть деформирован или поврежден.

 СОЕДИНЕНИЕ ШЛАНГА ОХЛАДИТЕЛЯ ATF

После отсоединения шланга от радиатора необходимо закрыть пробками
отверстия в шланге и радиаторе, чтобы не допустить попадания в них
пыли или посторонних частиц.

СИСТЕМА ОХЛАЖДЕНИЯ -

Радиатор

14-22

 ОТСОЕДИНЕНИЕ ВЕРХНЕГО И НИЖНЕГО ШЛАНГОВ

РАДИАТОРА

Перед отсоединением шлангов радиатора нанесите установочные метки
на шланги и хомуты, после чего отсоедините шланги.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 СОЕДИНЕНИЕ ВЕРХНЕГО И НИЖНЕГО ШЛАНГОВ

РАДИАТОРА

1.

Одевайте каждый шланг на штуцер трубки системы охлаждения до
упора.

2.

Перед подсоединением верхнего шланга радиатора необходимо
совместить нанесенные при разборке метки на шланге и хомуте.

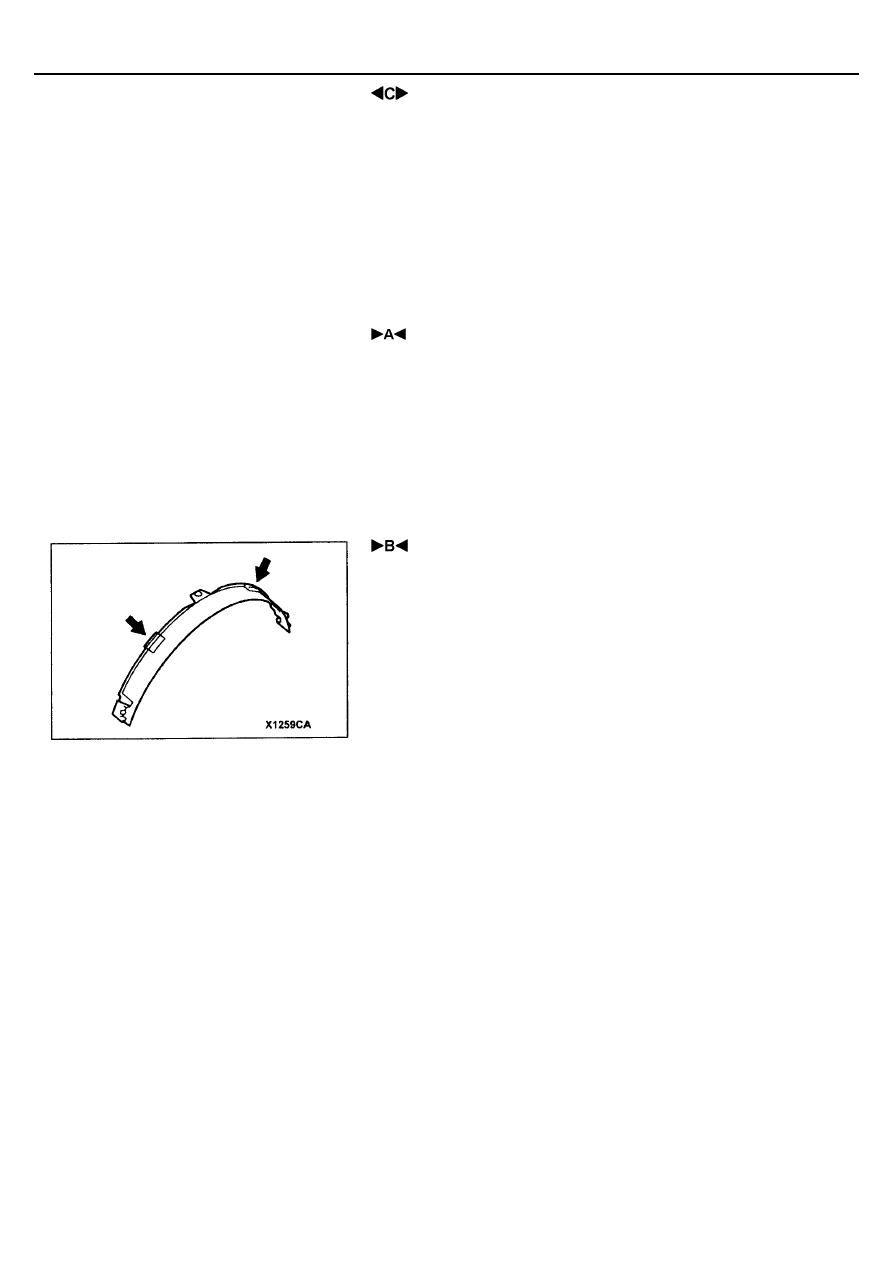

 УСТАНОВКА ВЕРХНЕЙ И НИЖНЕЙ КРЫШЕК

ДИФФУЗОРА РАДИАТОРА

1.

Надежно установите диффузор, до появления щелчков во всех
четырех местах крепления.

2.

На каждой крышке диффузора имеются две выступающие лапки.

3.

По окончании, убедитесь, что крышки диффузора радиатора надежно
закреплены.
