Mitsubishi Pajero (2001+). Руководство - часть 26





ДВИГАТЕЛЬ <4M4> -

Прокладка головки цилиндров

11C-30

 УСТАНОВКА ГОЛОВКИ БЛОКА В СБОРЕ

1.

Выберите прокладку головки блока с соответствующей
характеристикой.

2.

Очистите привалочные поверхности головки цилиндров в сборе,
картера цепной передачи и картера двигателя в сборе при помощи
скребка или щетки.
Внимание
Не допускается попадание посторонних частичек в каналы
системы охлаждения и системы смазки двигателя, а также
внутрь цилиндров.

3.

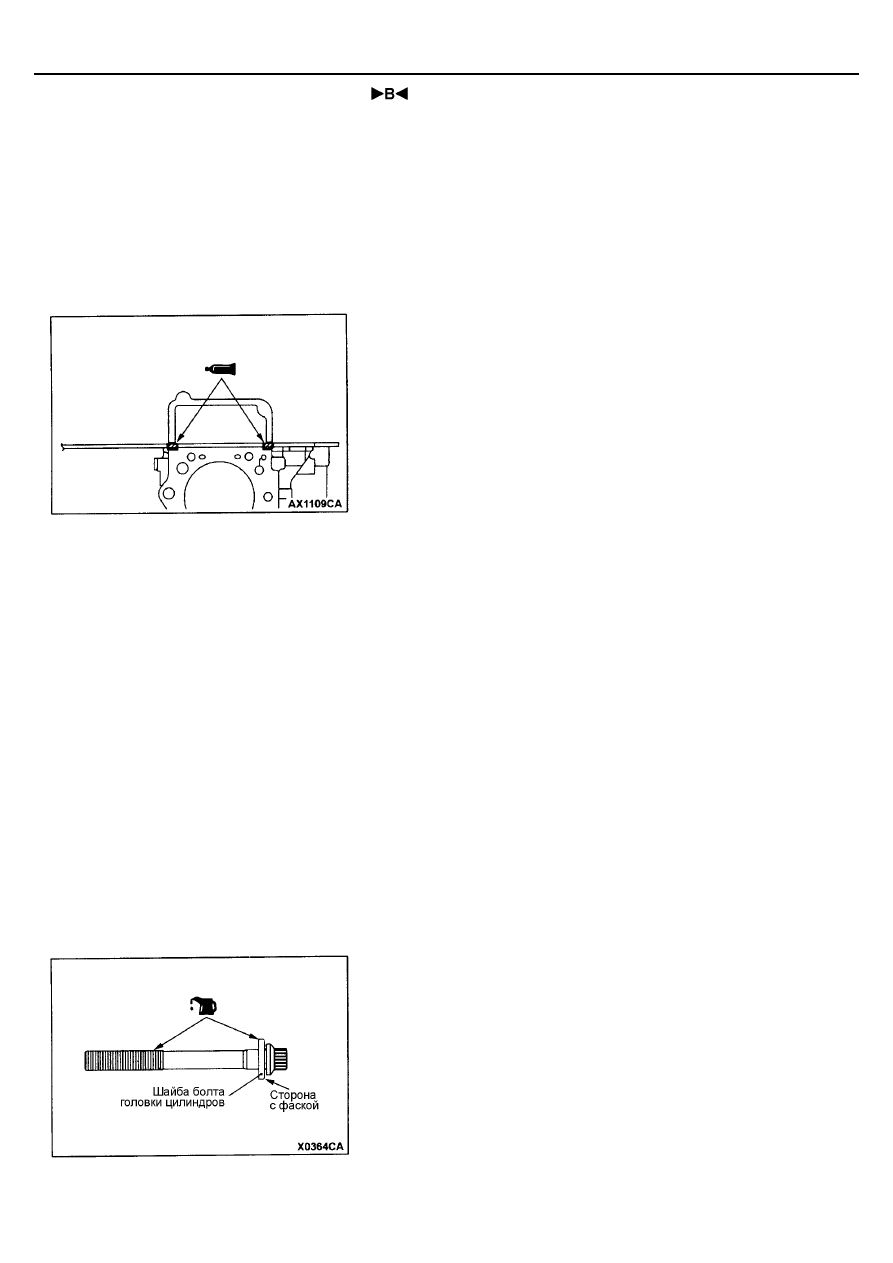

Нанесите непрерывный слой указанного герметика с верхней стороны
привалочной поверхности между картером цепной передачи и
картером двигателя в сборе.
Рекомендуемый герметик: 3M ATD Part No. 8660 или аналогичный

ему

4.

Немедленно после нанесения герметика установите прокладку
головки цилиндров и головку цилиндров в сборе на картер двигателя.
Внимание
(1) При установке головки цилиндров следите за целостностью

слоя герметика.

(2) При каждом ослаблении или затяжке болтов крепления

головки цилиндров после ее установки, всегда наносите
слой герметика заново.

(3) После установки головки цилиндров подождите как минимум

1 час перед запуском двигателя.

5.

Болты головки цилиндров можно использовать три раза. Перед
установкой болта, сделайте метку на головке болта, указывающую
сколько раз использовался данный болт.
Внимание
При наличии трех меток на головке болта, болт необходимо
заменить на новый, поскольку он непригоден для эксплуатации.

6.

Шайбу болта следует устанавливать таким образом, чтобы
поверхность шайбы с фаской находилась сверху, как показано на
рисунке.

7.

Смажьте небольшим количеством моторного масла резьбовую часть
болтов головки цилиндров и шайбы.

ДВИГАТЕЛЬ <4M4> -

Прокладка головки цилиндров

11C-31

8.

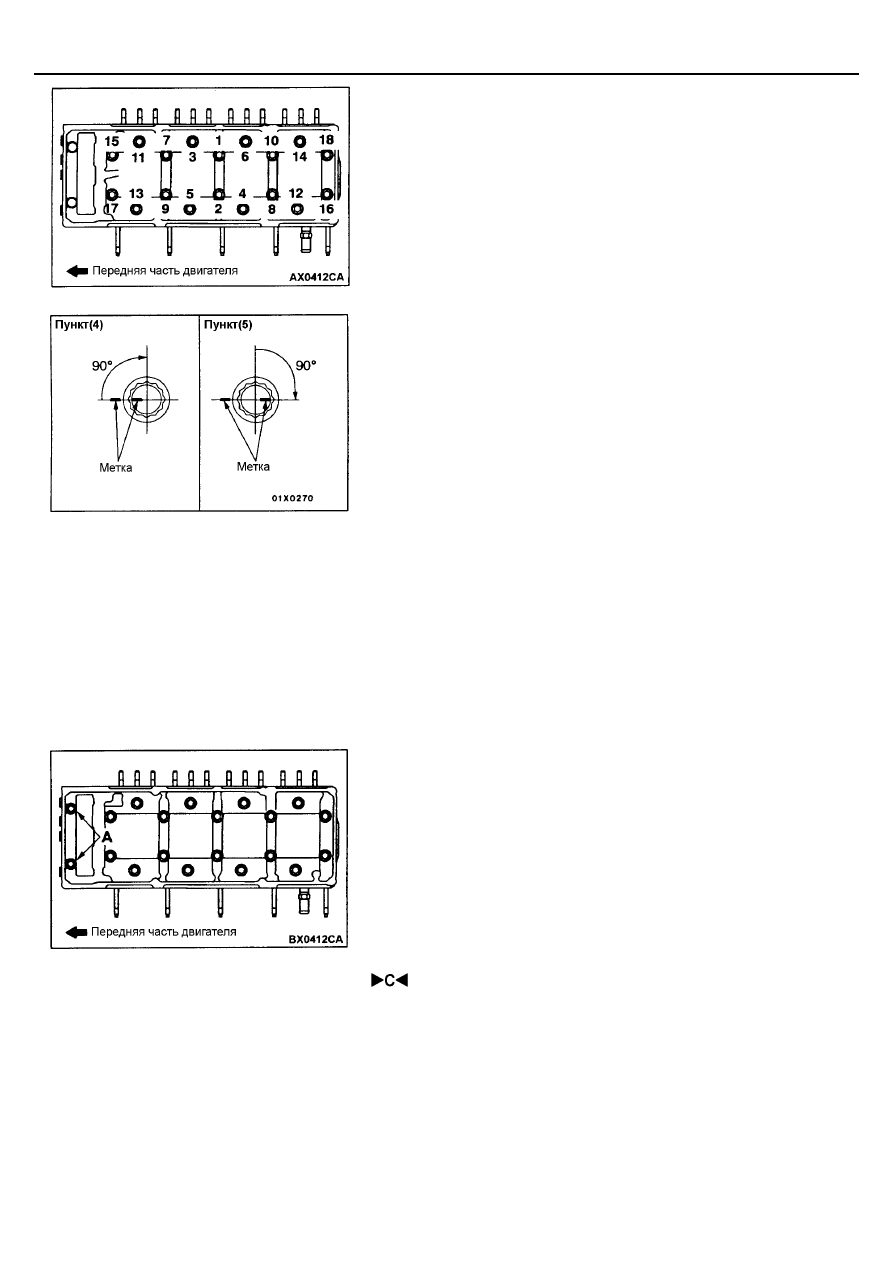

Проделайте следующие операции для затяжки болтов головки
цилиндров (операции по затяжке на заданный угол).
(1) Соблюдайте последовательность затяжки болтов, показанную на

рисунке. Момент затяжки 98

±

10 Нм

Размер болта: Номинальный диаметр х длина, мм
Кроме 3, 6, 11, 14: 12 х 118
3, 6, 11, 14: 12 х 133

(2) Полностью ослабьте затяжку болтов в последовательности

обратной показанной на рисунке.

(3) Соблюдайте последовательность затяжки болтов, показанную на

рисунке. Момент затяжки 49

±

 5 Нм

(4) Нанесите краской метки на головках болтов и головке цилиндров,

и затем доверните болты на угол 90

°

⇔в последовательности,

показанной на рисунке.

(5) Доверните болты в указанной последовательности еще на 90

°

, и

убедитесь, что метки, сделанные краской на головках болтов
головки цилиндров, и метки на головке цилиндров находятся на
одном уровне (см.рис.).
Внимание
1)

Всегда доворачивайте болт на угол строго равный 90

°°°°

. В

противном случае болт крепления головки цилиндров
может быть ослаблен (не будет обеспечена надежность
газового стыка).

2)

Если болт довернут на угол больший 90

°°°°

, необходимо

полностью его ослабить и повторить все операции,
начиная с пункта 2.

6.

Смажьте небольшим количеством моторного масла резьбовую
часть и фланец болтов А, и затяните их моментом затяжки 57 +/-
5 Нм.

 УСТАНОВКА БАЙПАСНОЙ ТРУБКИ, КОРПУСА

ТЕРМОСТАТА И КРЫШКИ В СБОРЕ

Установите кольцевые прокладки на трубки и в пазы корпуса термостата,
смажьте рабочие кромки кольцевых прокладок и внутренние поверхности
трубок водой, и затем запрессуйте кольцевые прокладки.
Внимание
Попадание моторного масла или смазки на кольцевые прокладки
недопустимо.

ДВИГАТЕЛЬ <4M4> -

Прокладка головки цилиндров

11C-32

 ПОДСОЕДИНЕНИЕ ВЕРХНЕГО И НИЖНЕГО

ШЛАНГОВ РАДИАТОРА

1.

Вставьте шланг до выпуклой части крышки термостата и отводящей
трубки охлаждающей жидкости.

2.

Совместите сборочные метки на шланге радиатора и хомуте шланга,
и затем установите шланг.

ДВИГАТЕЛЬ <4M4> -

Двигатель в сборе

11C-33

ДВИГАТЕЛЬ В СБОРЕ

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции



Слив и заливка охлаждающей жидкости двигателя
(см. ГЛАВУ 14- Технические операции на
автомобиле.)



Снятие и установка защиты двигателя и нижнего
защитного кожуха



Слив и заливка моторного масла (см. ГЛАВУ 12 –
Технические операции на автомобиле).



Удаление воздуха из топливопровода (см. ГЛАВУ
13В – Технические операции на автомобиле.)
<Операция выполняется после установки>



Проверка и регулировка ремня привода
компрессора кондиционера <Автомобили с
кондиционером> (см. стр. 11С-7). <Операция
выполняется после установки>



Снятие и установка капота (см. ГЛАВУ 42).



Снятие и установка крышки двигателя
(см. стр. 11С-23).



Снятие и установка топливного фильтра
(см. ГЛАВУ 13D).



Снятие и установка воздушного фильтра

(см. ГЛАВУ 15).



Снятие и установка вентилятора радиатора
системы охлаждения и муфты вентилятора в сборе
(см. ГЛАВУ 14).



Снятие и установка радиатора (см. ГЛАВУ 14).

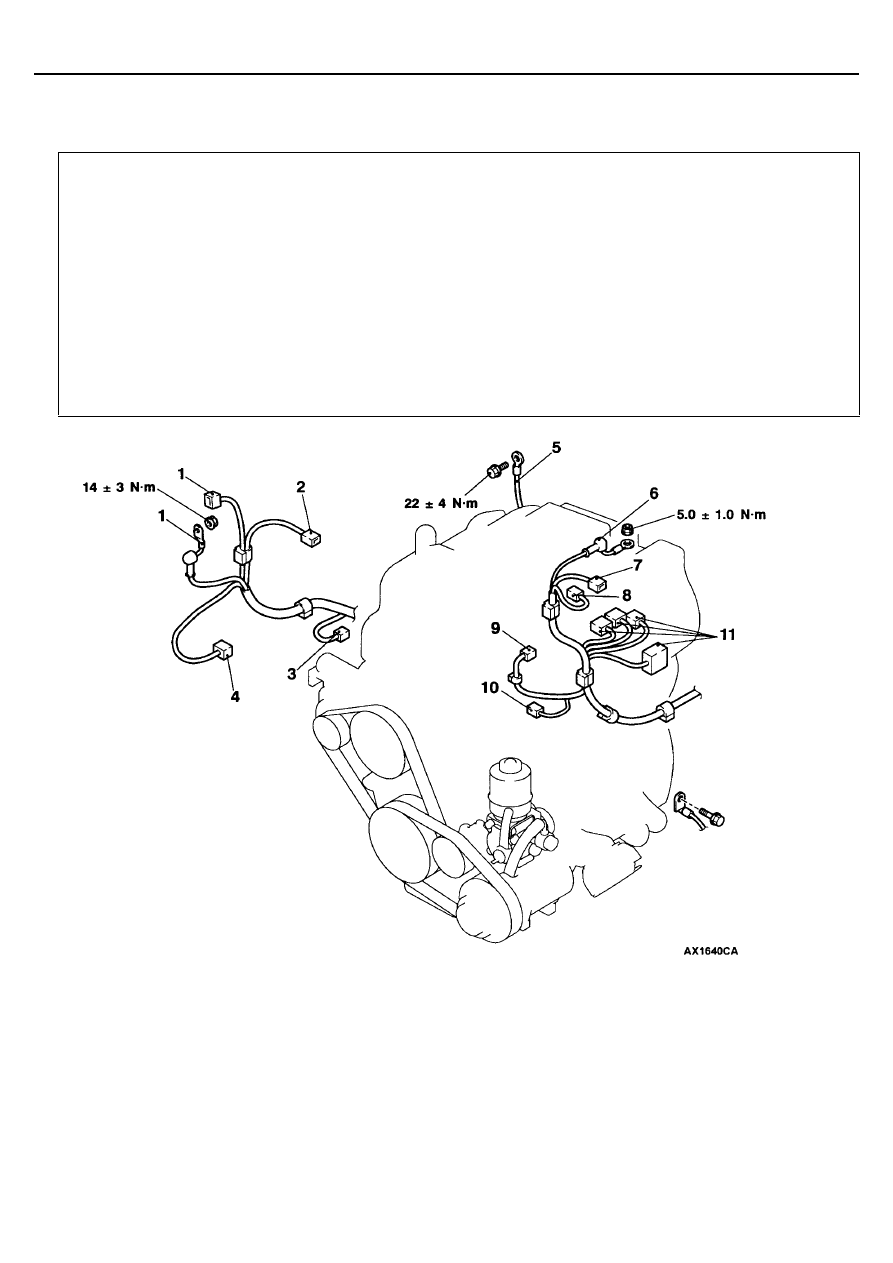

Последовательность снятия

  Воздушная трубка промежуточного

охладителя (см. ГЛАВУ 15 –
Промежуточный охладитель.)

1. Разъем генератора
2. Разъем датчика давления масла
3. Разъем датчика уровня масла
4. Разъем выключателя подключения привода

колеса

5. Соединение провода «массы»

  Клапан рециркуляции отработавших газов

(EGR) и трубка клапана EGR в сборе (см.
ГЛАВУ 17 – клапан рециркуляции
отработавших газов (EGR).)

6. Разъем свечи накаливания
7. Разъем датчика температуры наддувочного

воздуха

8. Разъем указателя температуры

охлаждающей жидкости двигателя

9. Разъем датчика давления гидроусилителя

рулевого управления

10. Разъем компрессора кондиционера

<Автомобили с кондиционером>

11. Разъем ТНВД
