Mitsubishi Pajero (2001+). Руководство - часть 24





ДВИГАТЕЛЬ <4M4> -

Сальники коленчатого вала

11C-22

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

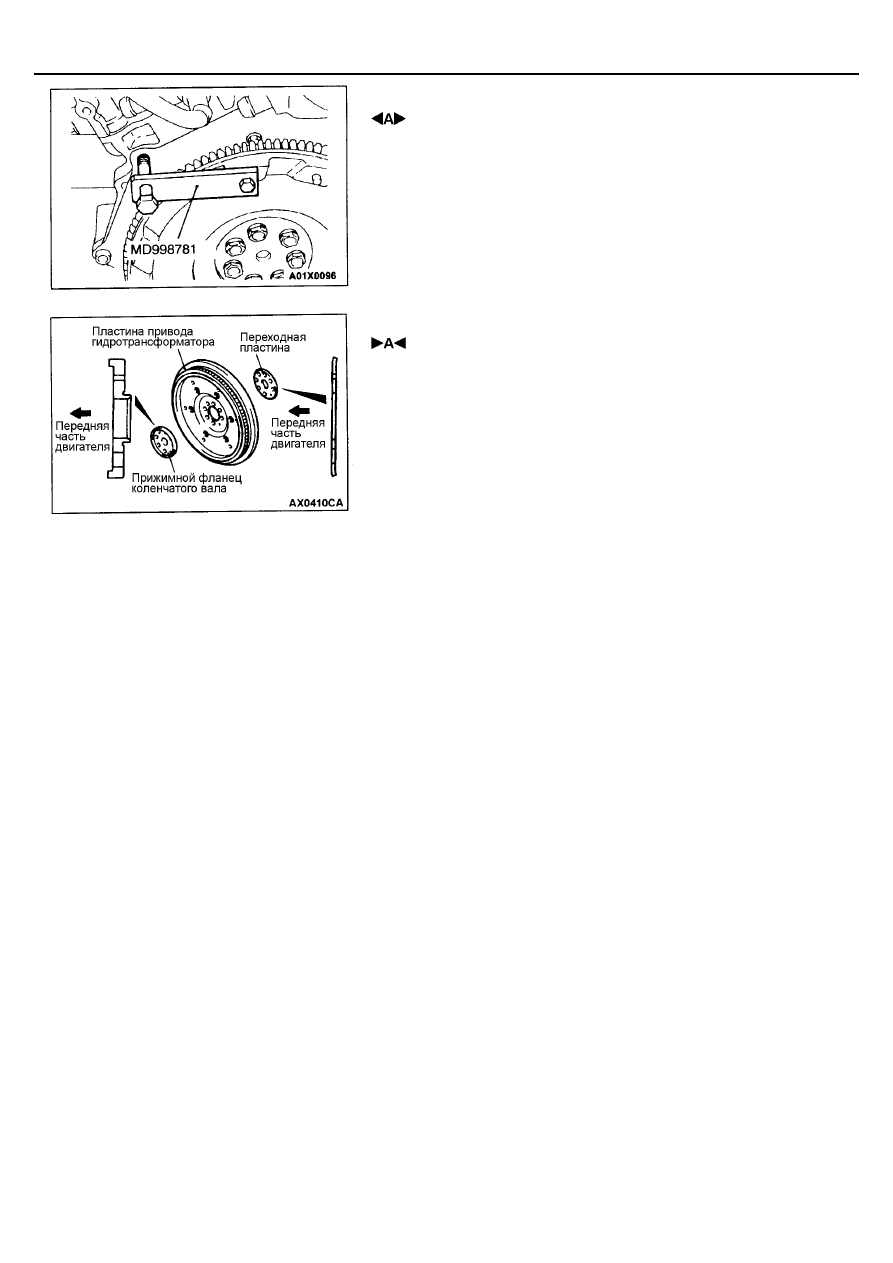

ОТВОРАЧИВАНИЕ БОЛТОВ КРЕПЛЕНИЯ МАХОВИКА /

БОЛТОВ КРЕПЛЕНИЯ ПЛАСТИНЫ ПРИВОДА
ГИДРОТРАНСФОРМАТОРА

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ПРИЖИМНОГО ФЛАНЦА КОЛЕНЧАТОГО

ВАЛА/ ПЛАСТИНЫ ПРИВОДА ГИДРОТРАНСФОРМАТОРА /
ПЕРЕХОДНОЙ ПЛАСТИНЫ

Соберите прижимной фланец коленчатого вала и переходную пластину на
пластине привода гидротрансформатора, как показано на рисунке, и затем
установите пластину привода гидротрансформатора в сборе на
коленчатый вал.

ДВИГАТЕЛЬ <4M4> -

Распределительный вал

11C-23

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

СНЯТИЕ И УСТАНОВКА

Предварительная и заключительная операция
Удаление воздуха из топливопровода (см. ГЛАВУ 13С –
Технические операции на автомобиле).

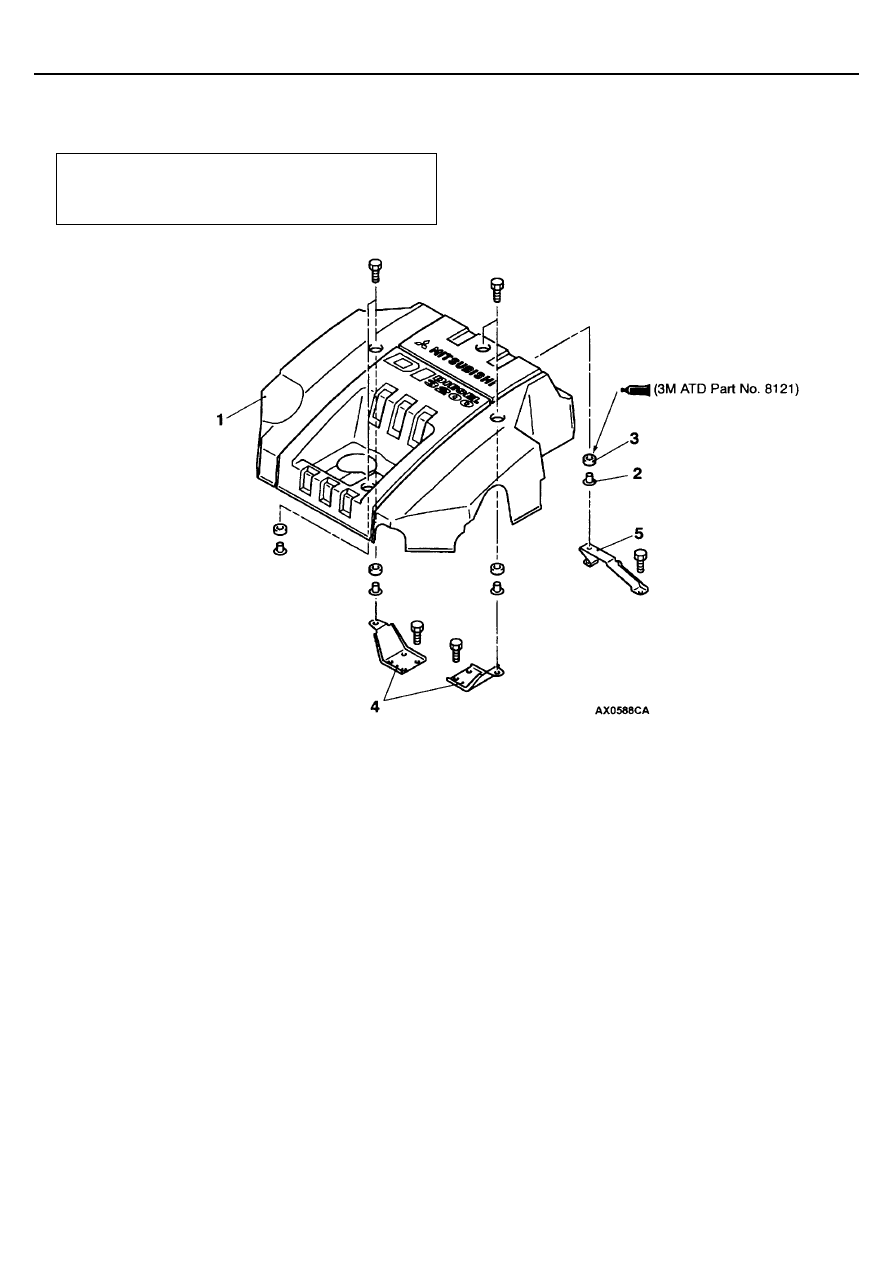

Последовательность снятия
1. Крышка двигателя в сборе
2. Втулка уплотнительной проставки
3. Уплотнительная проставка
4. Кронштейн крышки двигателя
5. Кронштейн крышки двигателя

  Воздушный фильтр (см. ГЛАВУ 15.)

  Клапан рециркуляции отработавших газов

(EGR) и трубка клапана EGR в сборе
(см. ГЛАВУ 17 – клапан рециркуляции
отработавших газов (EGR).)

ДВИГАТЕЛЬ <4M4> -

Распределительный вал

11C-24

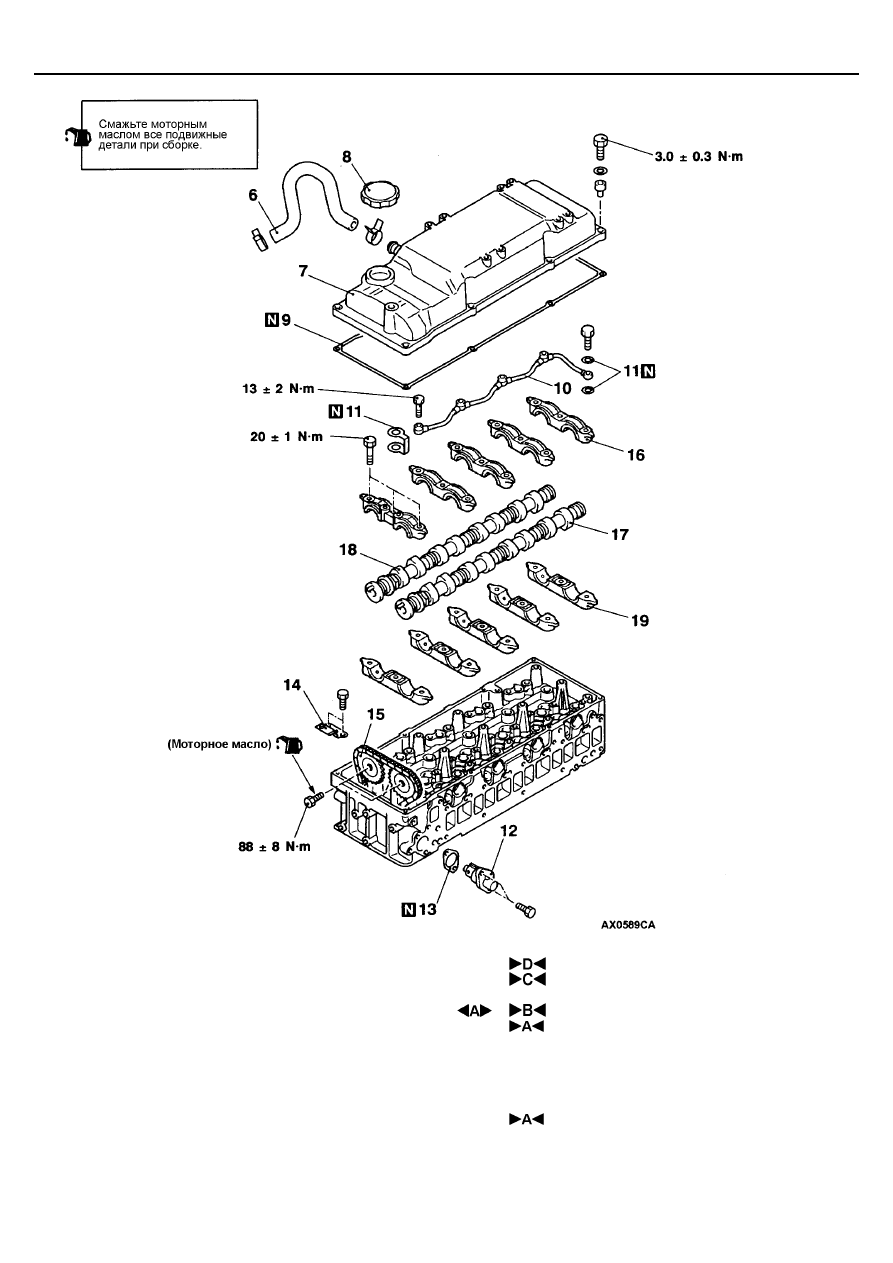

6. Шланг вентиляции картера
7. Крышка головки цилиндров
8. Крышка маслозаливной горловины
9. Прокладка крышки головки цилиндров
10. Трубка топливная отводящая
11. Уплотнительное кольцо трубки

топливной отводящей

    Регулировка зазоров в приводе клапанов

(см. стр.11С-8.)

12. Натяжитель цепи
13. Прокладка натяжителя цепи
14. Верхняя направляющая цепи
15. Звездочка распределительного вала
16. Верхняя крышка подшипников

распределительного вала

17. Распределительный вал впускных

клапанов

18. Распределительный вал выпускных

клапанов

19. Нижняя крышка подшипников

распределительного вала

ДВИГАТЕЛЬ <4M4> -

Распределительный вал

11C-25

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

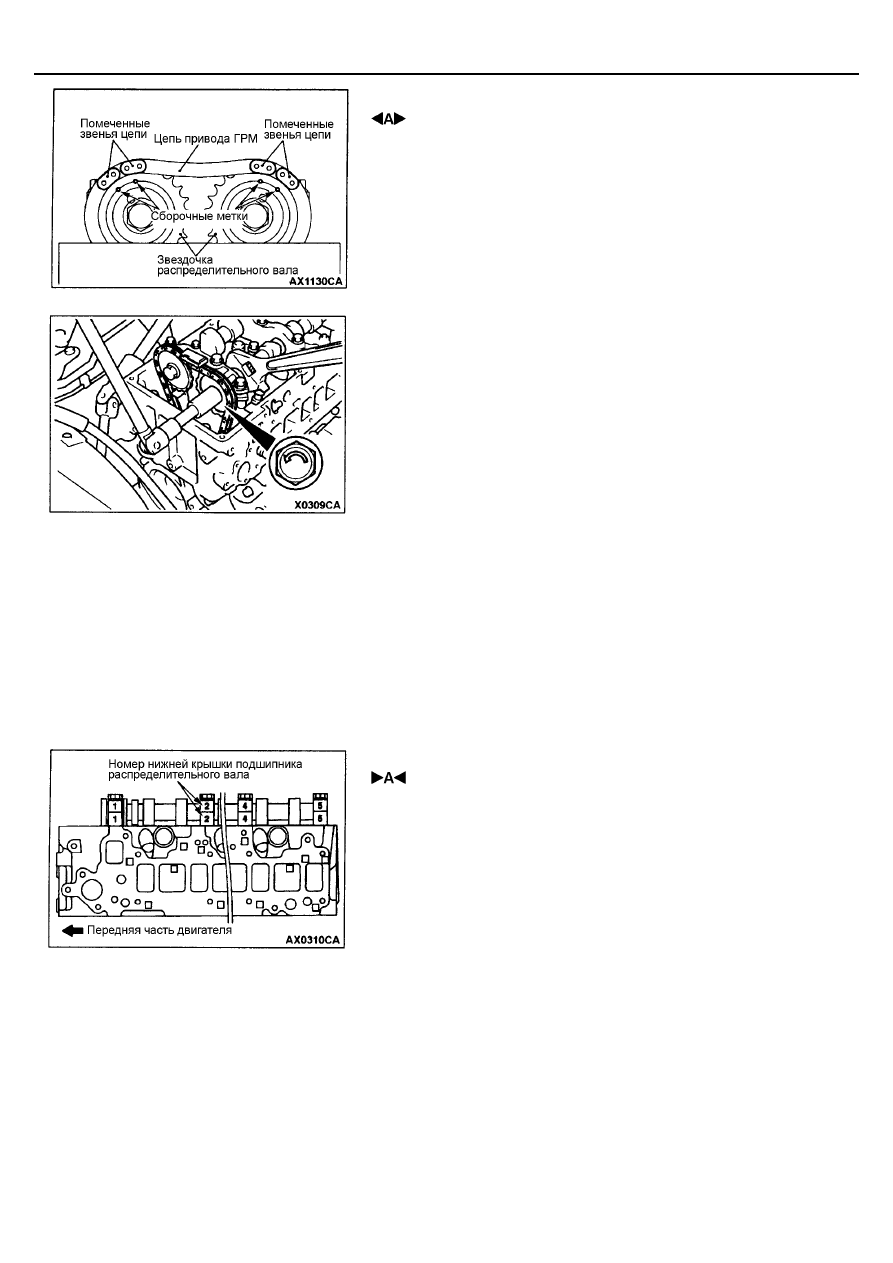

 СНЯТИЕ ЗВЕЗДОЧКИ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

1.

Поверните коленчатый вал по часовой стрелке, совместите
установочные метки на звездочке распределительного вала с темно
синими помеченными звеньями цепи привода ГРМ, чтобы поместить
поршень цилиндра №1 в ВМТ такта сжатия.
Внимание
Никогда не проворачивайте коленчатый вал против часовой
стрелки.

2.

Зафиксируйте распределительный вал при помощи рожкового ключа
в указанном месте, ослабьте затяжку болтов крепления звездочки
распределительного вала, и затем снимите звездочки
распределительных валов вместе с цепью привода ГРМ, чтобы не
нарушить регулировку сборочных меток.
Внимание
(1) Используйте цепь привода ГРМ для предотвращения

проворота коленчатого вала.

(2) Болты крепления звездочек распределительных валов

имеют левую резьбу, поэтому на головке болтов выбита
стрелка, указывающая направление затяжки. Для
отворачивания болта вращайте его в противоположном
указанному стрелкой направлении.

(3) Запрещается снимать цепь привода ГРМ со звездочек

распределительных валов.

3.

Зафиксируйте цепь привода ГРМ на звездочках распределительных
валов при помощи проволоки, чтобы не нарушить совмещение
установочных меток.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА НИЖНИХ / ВЕРХНИХ КРЫШЕК

ПОДШИПНИКОВ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

Номера выбиты на нижних крышках подшипников и на верхних крышках
подшипников распределительных валов, установите их согласно выбитым
номерам и затяните заданным моментом затяжки.
Момент затяжки: 20

±±±±

1 Нм
