ДВИГАТЕЛЬ <4M4> -

Двигатель в сборе

11C-34

Внимание
*: Указывает детали, которые должны быть предварительно затянуты, а окончательная затяжка должна
производиться после полного опускания двигателя на опоры.

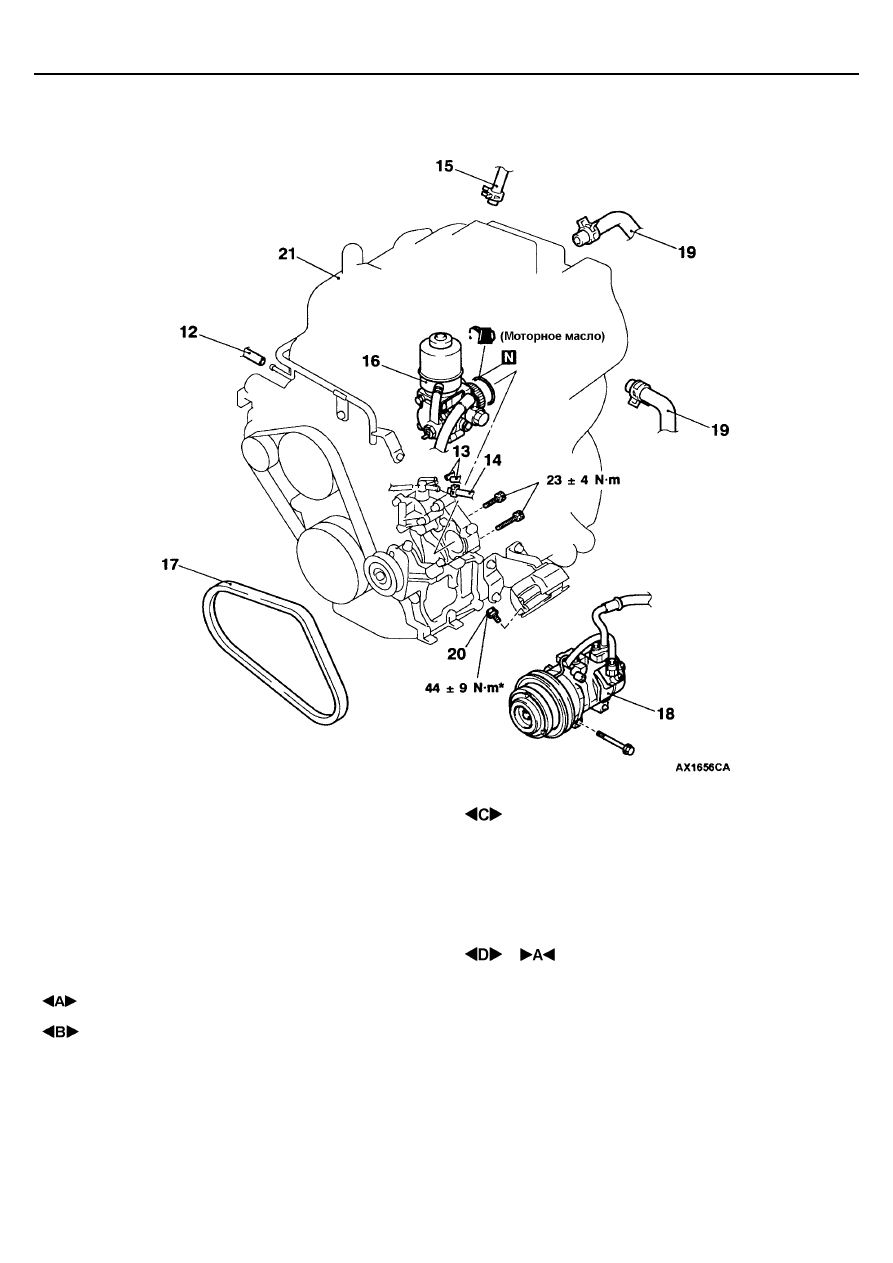

12. Соединение вакуумного шланга

электромагнитного клапана ступицы
(муфты) привода колеса

13. Соединение вакуумного шланга
14. Соединение вакуумного шланга

усилителя тормозов <Автомобили с
левым рулем без антиблокировочной
системы тормозов АВS>

15. Соединение вакуумного шланга

усилителя тормозов <Автомобили с
правым рулем без антиблокировочной
системы тормозов АВS>

16. Насос гидроусилителя рулевого

управления в сборе

17. Ремень привода компрессора

кондиционера <Автомобили с
кондиционером>

18. Компрессор кондиционера

<Автомобили с кондиционером>

19. Соединение шланга отопителя

•

     Реле свечей накаливания и

электромагнитного клапана в сборе

•

    КПП в сборе

(Механическая КПП: см. ГЛАВУ 22.)
(АКПП: см. ГЛАВУ 23.)

20. Болт крепления опоры двигателя
21. Двигатель в сборе

ДВИГАТЕЛЬ <4M4> -

Двигатель в сборе

11C-35

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ НАСОСА ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО

УПРАВЛЕНИЯ В СБОРЕ

1.

При снятии насоса гидроусилителя рулевого управления не
отсоединяйте от него шланги.

2.

Снятый насос гидроусилителя разместите в таком месте, где он не
будет помехой снятию двигателя.

 СНЯТИЕ РЕМНЯ ПРИВОДА КОМПРЕССОРА

КОНДИЦИОНЕРА

1.

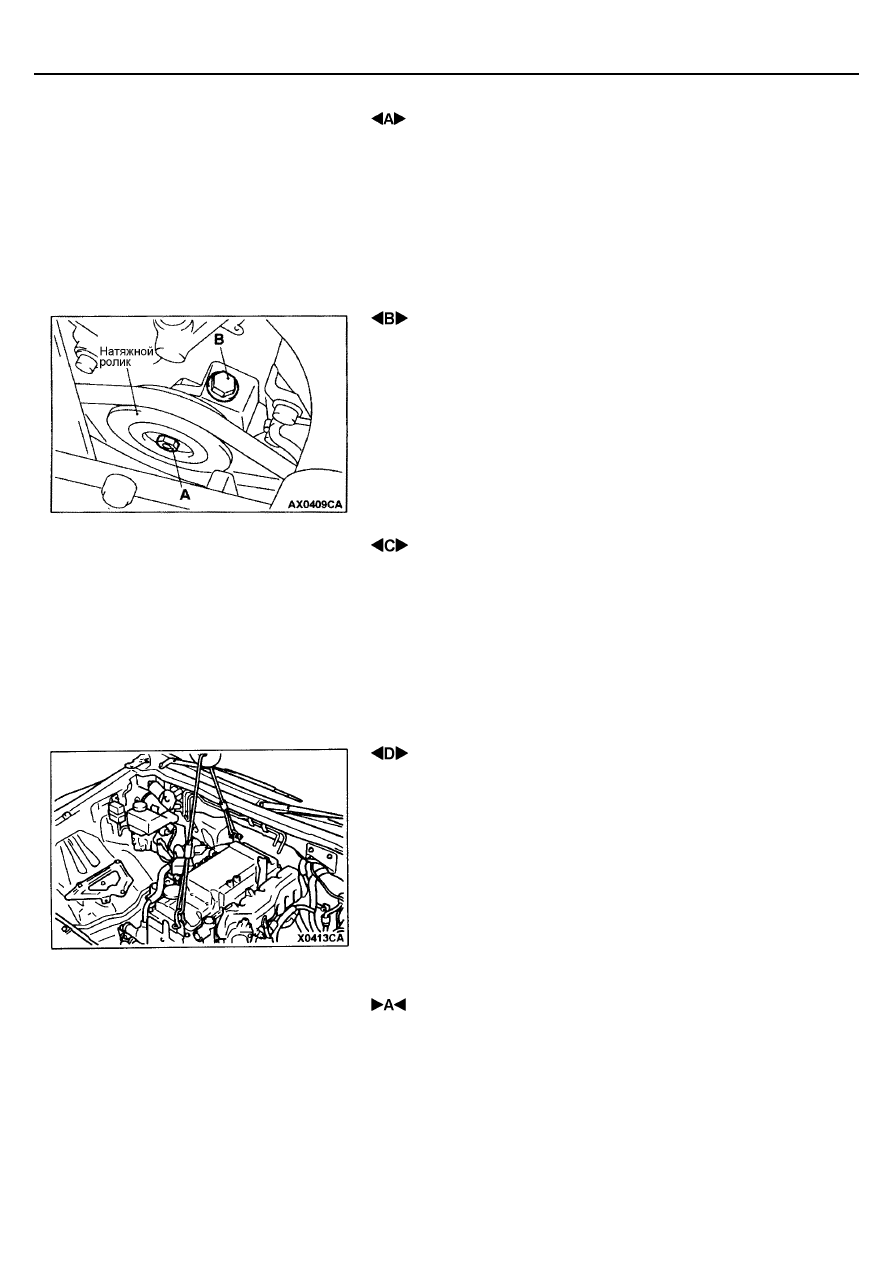

Ослабьте затяжку болта А крепления шкива натяжителя.

2.

Ослабьте затяжку регулировочного болта В, чтобы снять ремень.
Внимание
В случае повторного использования ремня привода компрессора
кондиционера, необходимо нанести мелом на обратной (не
рабочей) поверхности ремня стрелку, указывающую
направление вращения (правое).

 СНЯТИЕ КОМПРЕССОРА КОНДИЦИОНЕРА

1.

Снимите компрессор кондиционера с кронштейна его крепления, не
отсоединяя от него шланги.

2.

Снятый компрессор кондиционера разместите в таком месте, где он
не будет помехой снятию двигателя.

 СНЯТИЕ ДВИГАТЕЛЯ В СБОРЕ

1.

Проверьте, чтобы от двигателя были отсоединены все провода
(электрические разъемы), шланги, и т. п.

2.

Медленно поднимите двигатель вверх из моторного отсека, используя
цепь.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ДВИГАТЕЛЯ В СБОРЕ

При установке двигателя тщательно проверяйте подсоединение и
отсутствие пережатия проводов, шлангов и разъемов проводов.
