ДВИГАТЕЛЬ <6G7> -

Сальники распределительных валов

11A-26

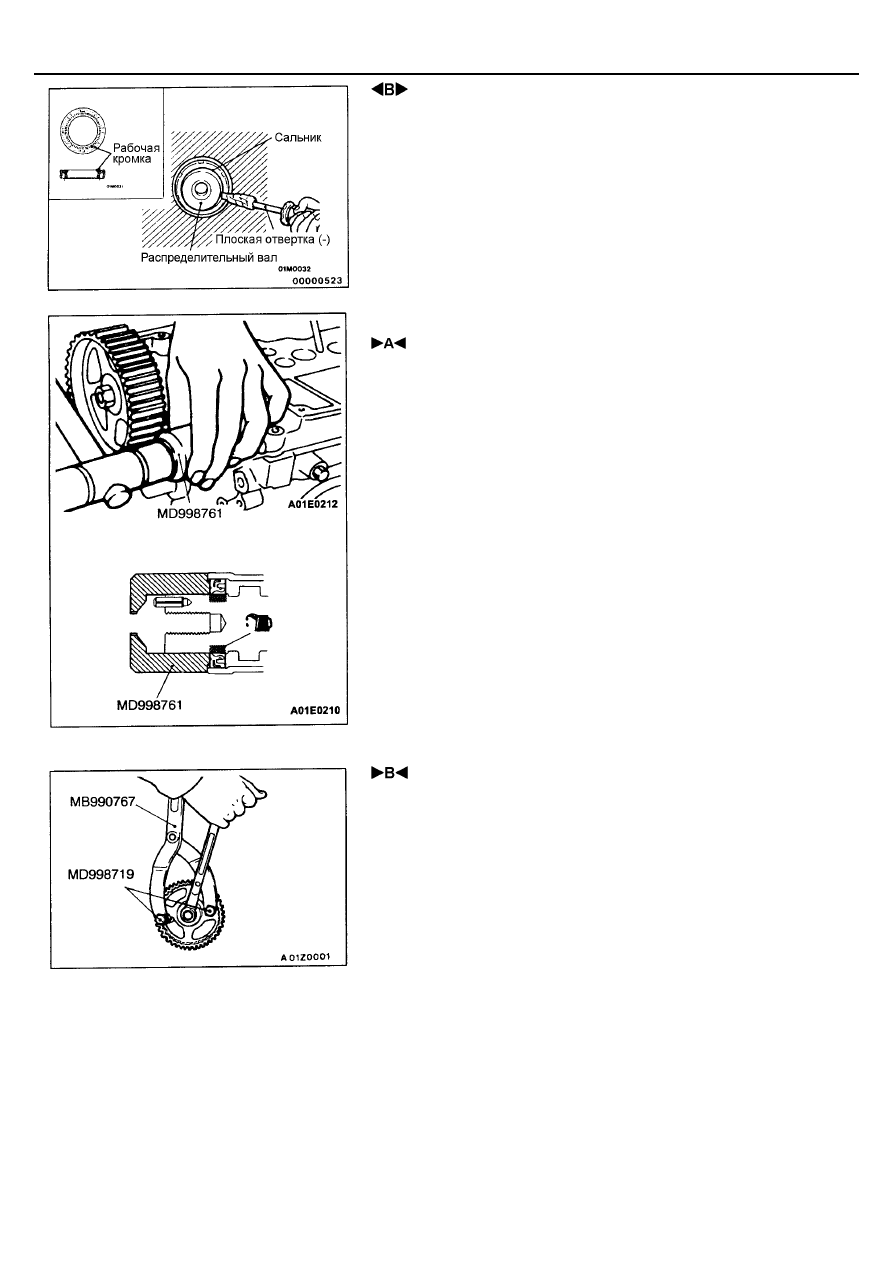

 СНЯТИЕ САЛЬНИКА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

1. Сделайте надрез на рабочей кромке сальника при помощи ножа и т. п.
2. Обмотайте конец плоской отвертки ветошью и вставьте ее в разрез

сальника, подденьте и снимите сальник.
Внимание
Будьте осторожны, не повредите распределительный вал и
головку цилиндров.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА САЛЬНИКА РАСПРЕДЕЛИТЕЛЬНОГО

ВАЛА

1.

Смажьте моторным маслом рабочую кромку сальника.

2.

При запрессовке сальника используйте специальный инструмент.

 УСТАНОВКА ЗВЕЗДОЧЕК РАСПРЕДЕЛИТЕЛЬНОГО

ВАЛА

Для фиксирования звездочек от поворота применяйте специальный
инструмент (также как и при снятии), а затем затяните болты указанными
моментами затяжки.

ДВИГАТЕЛЬ <6G7> -

Прокладки головок цилиндров

11A-27

ПРОКЛАДКИ ГОЛОВОК ЦИЛИНДРОВ

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции

•



Стравливание давления топлива (перед снятием).

•



Слив и заливка моторного масла (см. ГЛАВУ 12 –
Технические операции на автомобиле).

•



Снятие и установка приемной трубы системы
выпуска (см. ГЛАВУ 15 – Система выпуска и
главный глушитель).

•



Снятие и установка ремня привода ГРМ
(См. стр.11А-15.)

•



Снятие и установка корпуса термостата и впускного
патрубка системы охлаждения
(см. ГЛАВУ 14 – Насос охлаждающей жидкости).

•



Снятие и установка впускного коллектора
(см. ГЛАВУ 15 – Впускной коллектор).

•



Снятие и установка топливного насоса (высокого
давления) (см. ГЛАВУ 13.)

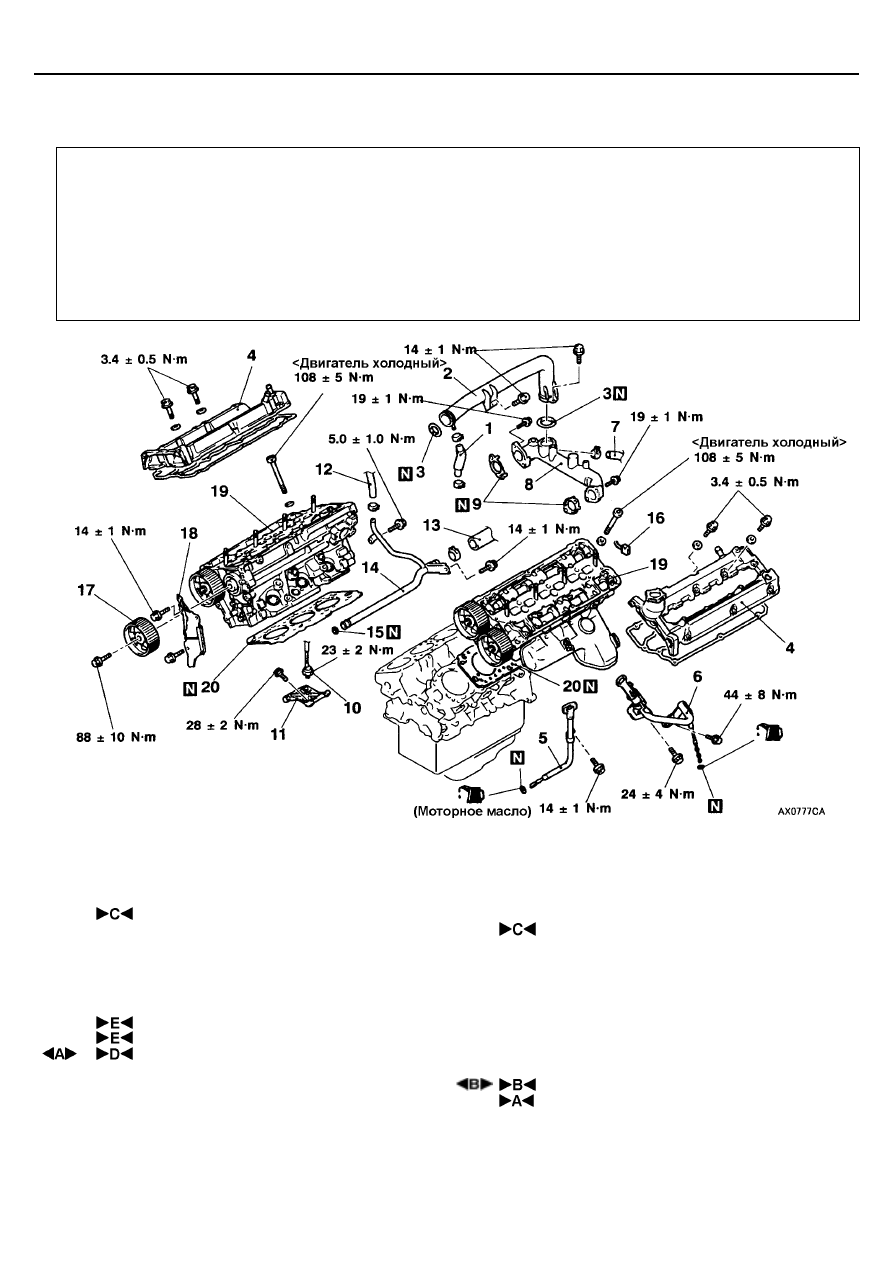

Последовательность снятия
1. Шланг системы охлаждения
2. Выпускной патрубок в сборе
3. Кольцевая прокладка
4. Крышка головки цилиндров
5. Масляный щуп в сборе <только при

снятии левой головки цилиндров>

6. Щуп ATF в сборе <только при снятии

левой головки цилиндров>

7. Соединение шланга отопителя
8. Патрубок системы охлаждения
9. Прокладка
10. Датчик детонации
11. Кронштейн датчика детонации

12. Соединение шланга системы охлаждения
13. Соединение шланга отопителя
14. Трубка системы охлаждения в сборе
15. Кольцевая прокладка
16. Разъем датчика положения

распределительного вала < только при
снятии левой головки цилиндров>

17. Звездочка распределительного вала

(впускных клапанов) <только при снятии
правой головки цилиндров>

18. Задняя крышка ремня привода ГРМ

<только при снятии правой головки
цилиндров>

19. Головка цилиндров в сборе
20. Прокладка головки цилиндров

ATF (Масло для
автоматической
коробки передач)

ДВИГАТЕЛЬ <6G7> -

Прокладки головок цилиндров

11A-28

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ДАТЧИКА ДЕТОНАЦИИ

 СНЯТИЕ ГОЛОВКИ ЦИЛИНДРОВ В СБОРЕ

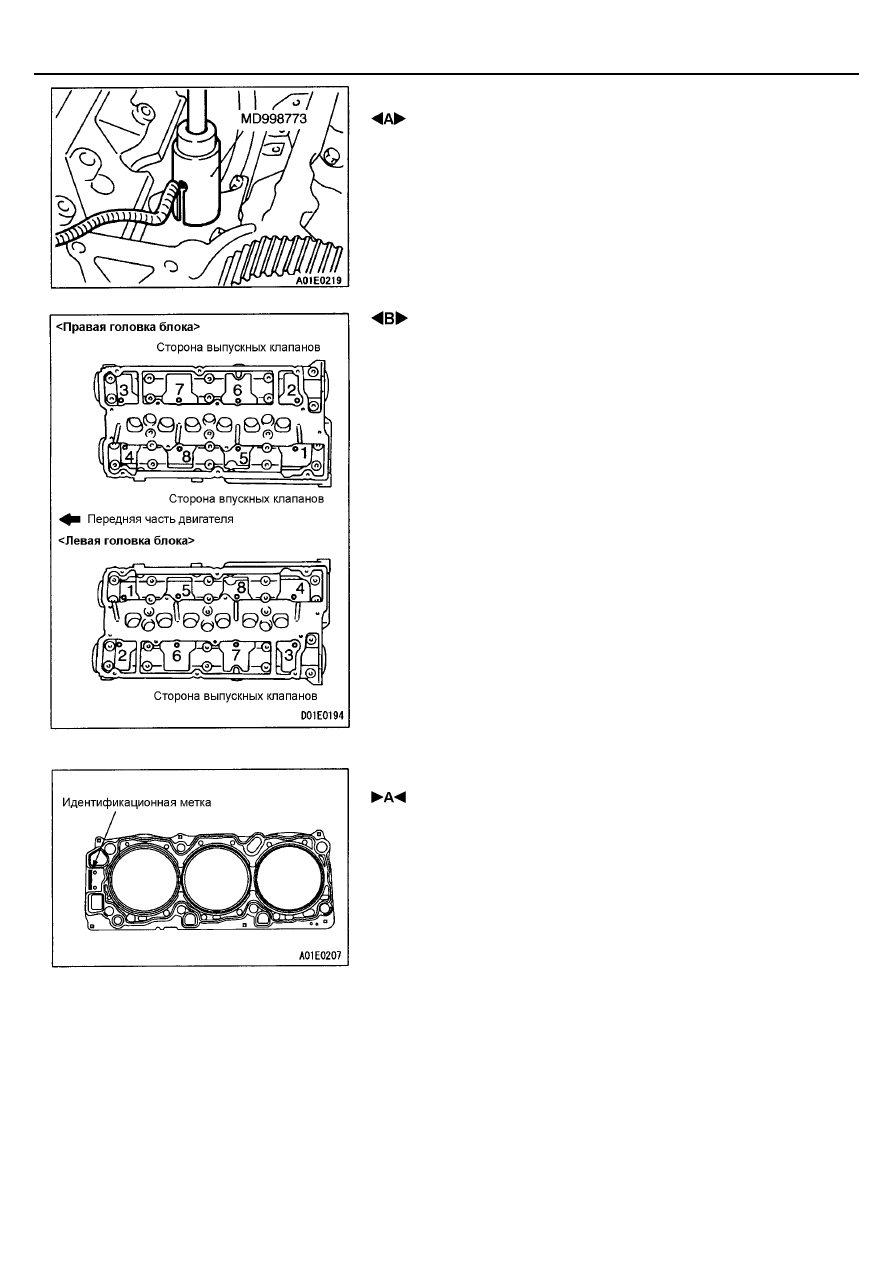

Отворерните болты в 2 или 3 этапа в последовательности, указанной на
рисунке, а затем снимите головку цилиндров в сборе.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ПРОКЛАДКИ ГОЛОВКИ ЦИЛИНДРОВ

1.

Удалите масло и смазку с рабочих поверхностей прокладки на головке
цилиндров и блоке цилиндров.

2.

При установке проверьте соответствие идентификационной метки на
прокладке для данного двигателя и совмещение всех отверстий в
прокладке и головке цилиндров.

3.

Поместите прокладку головки цилиндров на блок цилиндров,
расположив ее так, чтобы идентификационная метка смотрела вверх
и была расположена в передней части двигателя.

ДВИГАТЕЛЬ <6G7> -

Прокладки головок цилиндров

11A-29

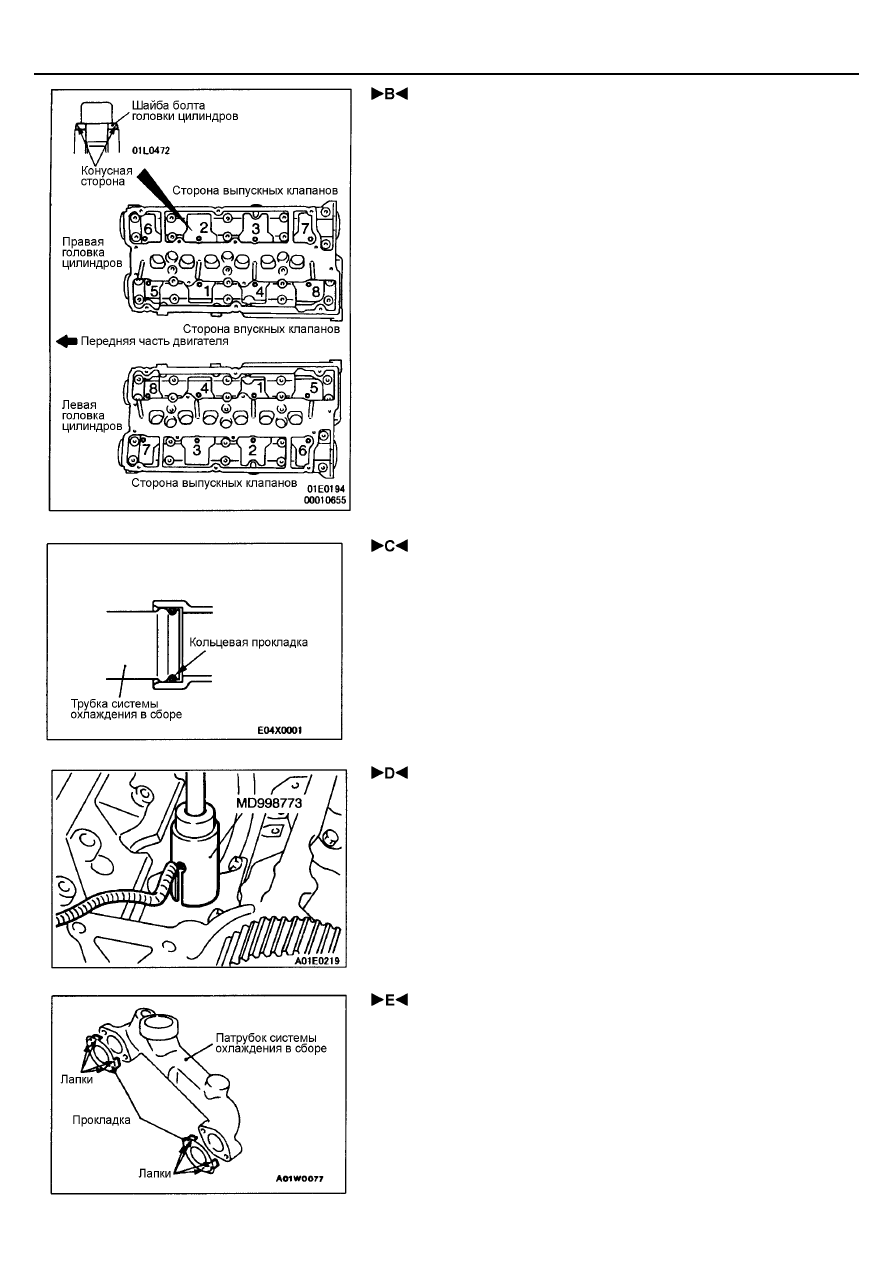

 УСТАНОВКА ГОЛОВКИ ЦИЛИНДРОВ В СБОРЕ

Заворачивайте болты в 2 или 3 этапа в последовательности, указанной на
рисунке, а затем затяните болты головки цилиндров.
Внимание
Устанавливайте шайбы болтов головки цилиндров конусной
стороной вверх, как показано на рисунке.

 УСТАНОВКАКОЛЬЦЕВОЙ ПРОКЛАДКИ

Вставьте кольцевую прокладку во впускную трубку системы охлаждения и
смажьте наружную окружность кольцевой прокладки водой.

 УСТАНОВКА ДАТЧИКА ДЕТОНАЦИИ

 УСТАНОВКА ПРОКЛАДКИ И ПАТРУБКА СИСТЕМЫ

ОХЛАЖДЕНИЯ

Загните лапки за патрубок системы охлаждения в сборе. Затем установите
патрубок в сборе на головку цилиндров, чтобы прокладка не сдвинулась.
