Mitsubishi Pajero (2001+). Руководство - часть 18

ДВИГАТЕЛЬ <6G7> -

Двигатель в сборе

11A-30

ДВИГАТЕЛЬ В СБОРЕ

СНЯТИЕ И УСТАНОВКА

Внимание:
*: Указывает детали, которые должны быть предварительно затянуты, а окончательная затяжка должна
производиться после помещения двигателя на опоры в горизонтальном положении.

Предварительные и заключительные операции

•



Снятие и установка капота (см. ГЛАВУ 42 – Капот.)

•



Снятие и установка защиты двигателя и нижнего
защитного кожуха

•



Стравливание давления топлива (перед снятием)

•



Слив и заливка охлаждающей жидкости двигателя
(см. ГЛАВУ 14 – Технические операции на
автомобиле.)

•



Снятие и установка воздушного фильтра и шланга
системы впуска воздуха (см. ГЛАВУ 15 –
Воздушный фильтр.)

•



Снятие аккумуляторной батареи, поддона
аккумуляторной батареи и кронштейна

•



Снятие и установка радиатора (см. ГЛАВУ 14 –
Радиатор.)

•



Слив и заливка моторного масла (см. ГЛАВУ 12 –
Технические операции на автомобиле.)

•



Снятие и установка приемной трубы системы выпуска
(см. ГЛАВУ 15 – Система выпуска и главный
глушитель.)

•



Снятие и установка КПП в сборе (см. ГЛАВУ 22, 23 –
КПП в сборе.)

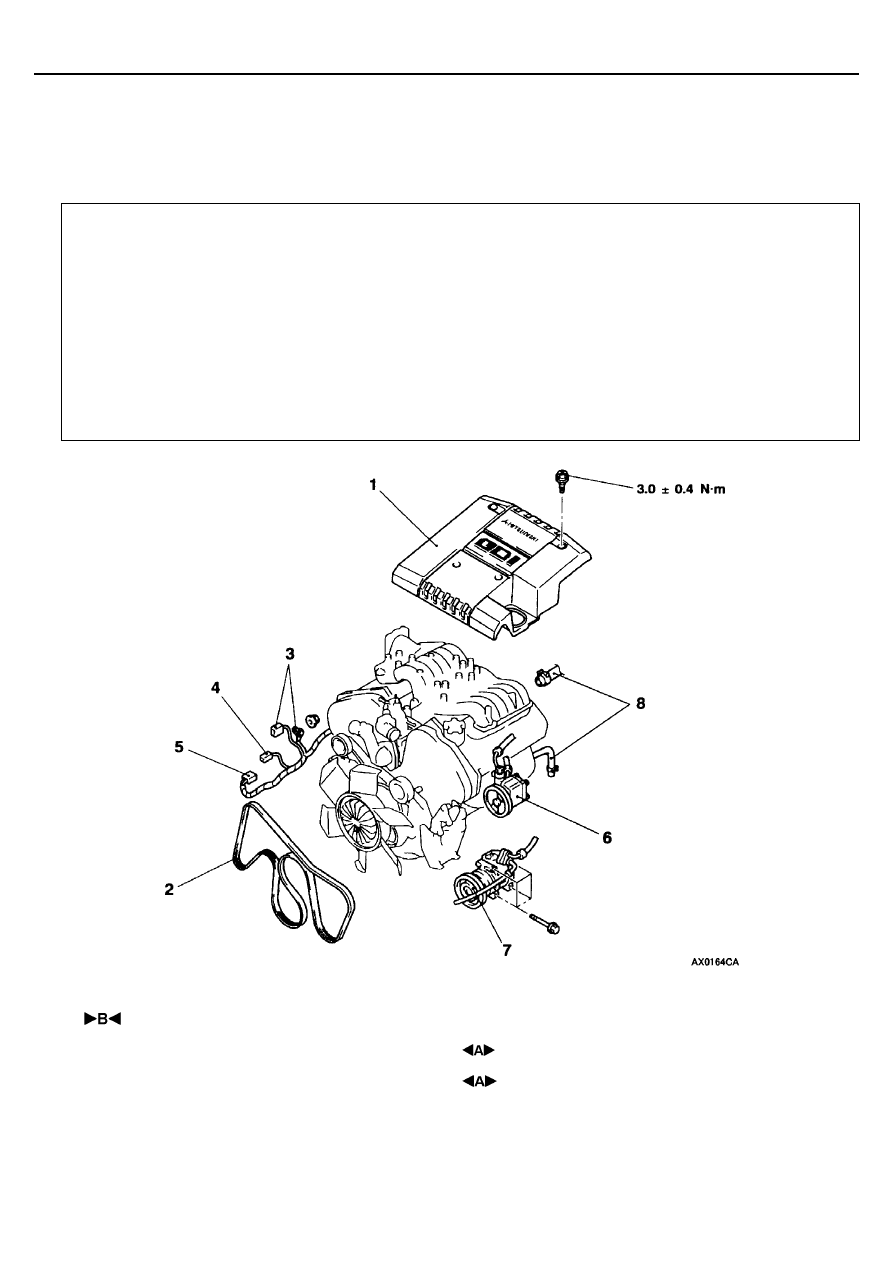

Последовательность снятия
1. Крышка двигателя
2. Приводной ремень
3. Разъем генератора
4. Разъем стартера

5. Разъем выключателя подключения привода

колеса

6. Насос гидроусилителя рулевого управления

в сборе

7. Компрессор кондиционера в сборе
8. Соединение шланга отопителя

ДВИГАТЕЛЬ <6G7> -

Двигатель в сборе

11A-31

9. Разъем датчика неисправности системы

зажигания

10. Разъем датчика детонации
11. Разъем датчика положения дроссельной

заслонки (TPS)

12. Соединение жгута проводов системы

управления двигателем и системы впрыска
двигателя

13. Соединение жгута проводов системы

управления двигателем и системы впрыска
двигателя

14. Соединение жгута проводов системы

управления двигателем, системы впрыска
двигателя, проводки датчика давления
топлива и датчика положения
распределительного вала

15. Разъем электромагнитного клапана

продувки адсорбера

16. Соединение проводов аккумуляторной

батареи и жгута проводов системы
управления двигателем

17. Разъем кислородного датчика
18. Разъем датчика положения коленчатого

вала

19. Разъем указателя температуры

охлаждающей жидкости двигателя

20. Разъем датчика температуры

охлаждающей жидкости двигателя

21. Разъем сервопривода дроссельной

заслонки

22. Соединение проводов аккумуляторной

батареи

23. Соединение топливной трубки и

топливного шланга

24. Теплозащита
25. Передняя опора двигателя
26. Двигатель в сборе

ДВИГАТЕЛЬ <6G7> -

Двигатель в сборе

11A-32

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ НАСОСА ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО

УПРАВЛЕНИЯ В СБОРЕ И КОМПРЕССОРА
КОНДИЦИОНЕРА В СБОРЕ

1.

Снимите насос гидроусилителя рулевого управления и компрессор
кондиционера (вместе с подсоединенными к ним шлангами).

2.

Снятый насос гидроусилителя рулевого управления привяжите
проволокой и разместите в таком месте, где он не будет помехой при
снятии и установке двигателя в сборе.

 СНЯТИЕ ДВИГАТЕЛЯ В СБОРЕ

1.

Проверьте, чтобы от двигателя были отсоединены все провода
(электрические разъемы), шланги, и т. п.

2.

Медленно поднимите двигатель вверх из моторного отсека при
помощи специального инструмента (МВ991683).

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ДВИГАТЕЛЯ В СБОРЕ

При установке двигателя тщательно проверяйте подсоединение и
отсутствие пережатия проводов, шлангов и разъемов проводов.

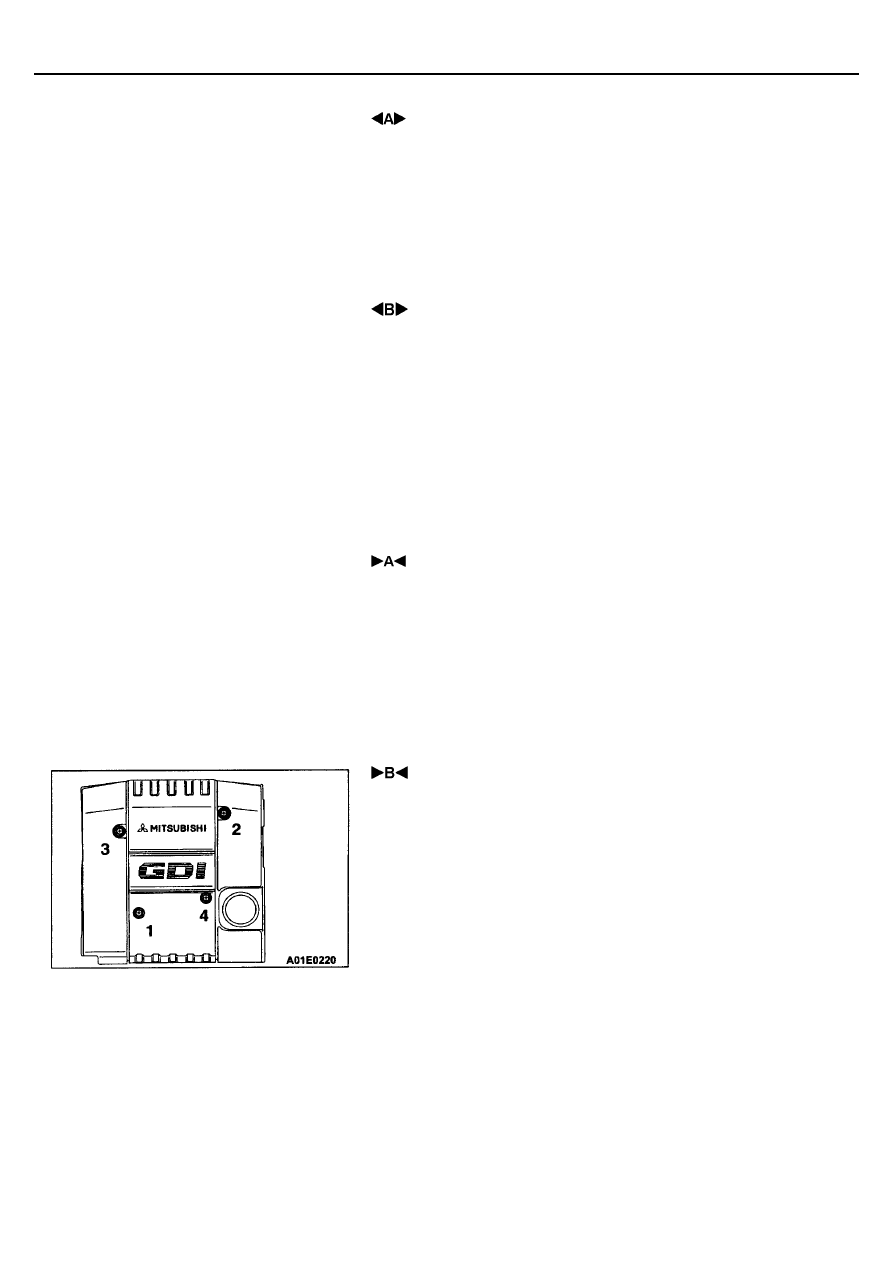

 УСТАНОВКА КРЫШКИ ДВИГАТЕЛЯ

Заверните болты крепления крышки двигателя от руки, и затем затяните
их заданным моментом затяжки в порядке, указанном на рисунке.
Момент затяжки: 3,0

±±±±

 0,4 Нм

11C-1

ДВИГАТЕЛЬ <4M4>

СОДЕРЖАНИЕ

ОБЩАЯ ИНФОРМАЦИЯ............................... 2

ОСНОВНЫЕ ДАННЫЕ ДЛЯ
РЕГУЛИРОВОК И КОНТРОЛЯ ..................... 2

КЛЕИ И ГЕРМЕТИКИ .................................... 3

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ.................. 3

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ .............................................. 5

Проверка и регулировка натяжения
приводного ремня................................... 5

Проверка и регулировка зазоров в
приводе клапанов ................................... 8

Проверка и регулировка угла
опережения впрыска .............................. 9

Проверка частоты вращения холостого
хода ....................................................... 12

Проверка компрессии ........................... 12

МАСЛЯНЫЙ ПОДДОН................................ 14

ВАКУУМНЫЙ НАСОС................................. 16

ЦЕПЬ ПИРВОДА ГРМ ................................. 17

САЛЬНИКИ КОЛЕНЧАТОГО ВАЛА ........... 21

РАСПРЕДЕЛИТЕЛЬНЫЕ ВАЛЫ ............... 23

ПРОКЛАДКА ГОЛОВКИ ЦИЛИНДРОВ...... 27

ДВИГАТЕЛЬ В СБОРЕ ............................... 33
