Mitsubishi Pajero (2001+). Руководство - часть 16

ДВИГАТЕЛЬ <6G7> -

Ремень привода ГРМ

11A-22

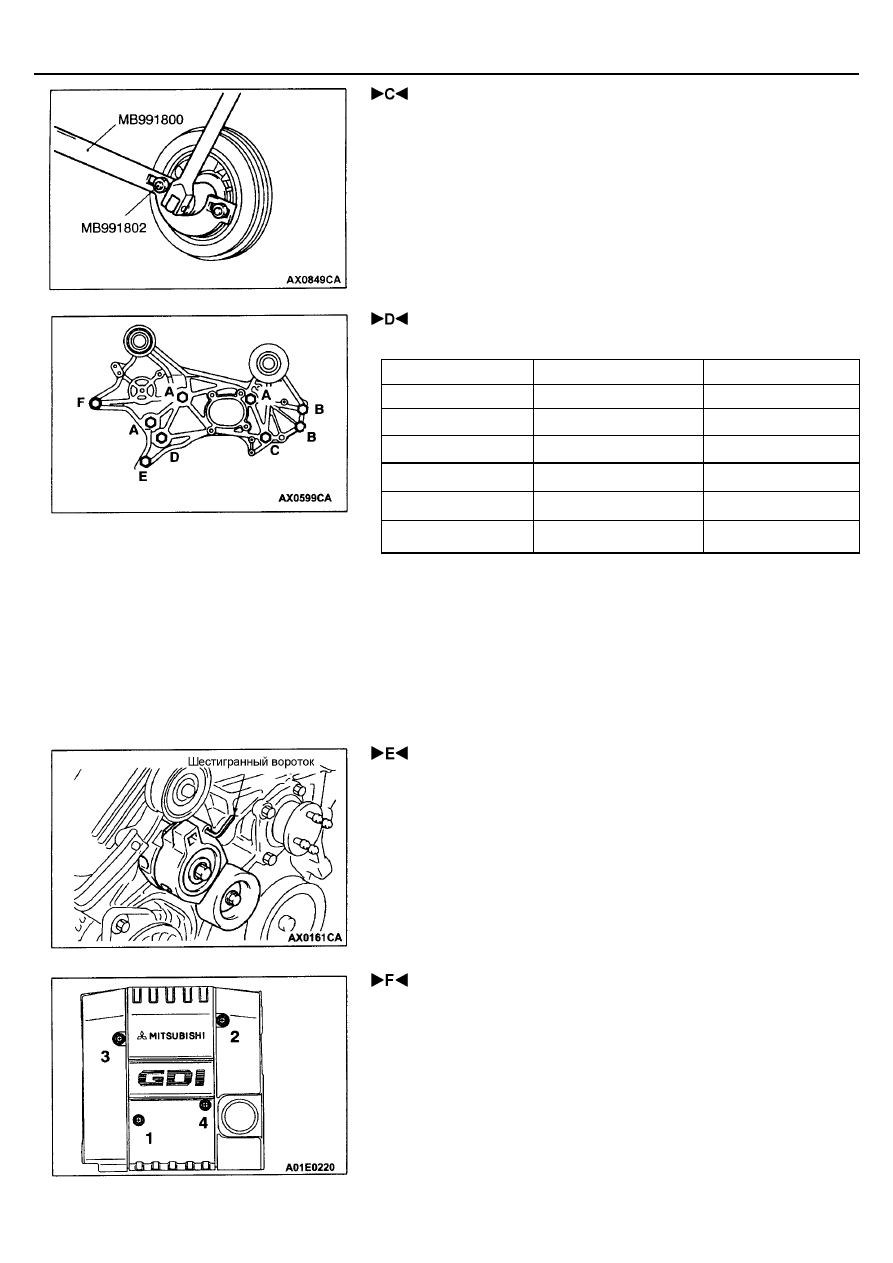

 УСТАНОВКА ШКИВА КОЛЕНЧАТОГО ВАЛА

Используйте специальные инструменты MD991800 и МВ991802 для
установки шкива коленчатого вала.

 УСТАНОВКА ДОПОЛНИТЕЛЬНОЙ ОПОРЫ В СБОРЕ

Установите болты в указанные места, и затяните их заданным моментом
затяжки.

Болт (маркировка)

Диаметр х длина, мм

Момент затяжки, Нм

A

10 Х 100

41

±

⇔8

B

10 Х 30

41

±

⇔8

C

10 Х 100

44

±

⇔10

D

12 Х 100

74

±

⇔9

E

8 Х 30

22

±

⇔4

F

10 Х 106

44

±

⇔

10

 УСТАНОВКА АВТОМАТИЧЕСОГО НАТЯЖИТЕЛЯ

ПРИВОДНОГО РЕМНЯ

1.

Установите автоматический натяжитель вместе со вставленным
шестигранный воротком.

2.

После установки приводного ремня, снимите шестигранный вороток,
удерживая автоматический натяжитель при помощи торцевой головки.
Затем, медленно отпустите автоматический натяжитель приводного
ремня.

 УСТАНОВКА КРЫШКИ ДВИГАТЕЛЯ

Заверните болты крепления крышки двигателя от руки, и затем затяните
их заданным моментом затяжки в указанном на рисунке порядке.
Момент затяжки: 3,0

±±±±

0,4 Нм

ДВИГАТЕЛЬ <6G7> -

Ремень привода ГРМ/



Сальники коленчатого вала

11A-23

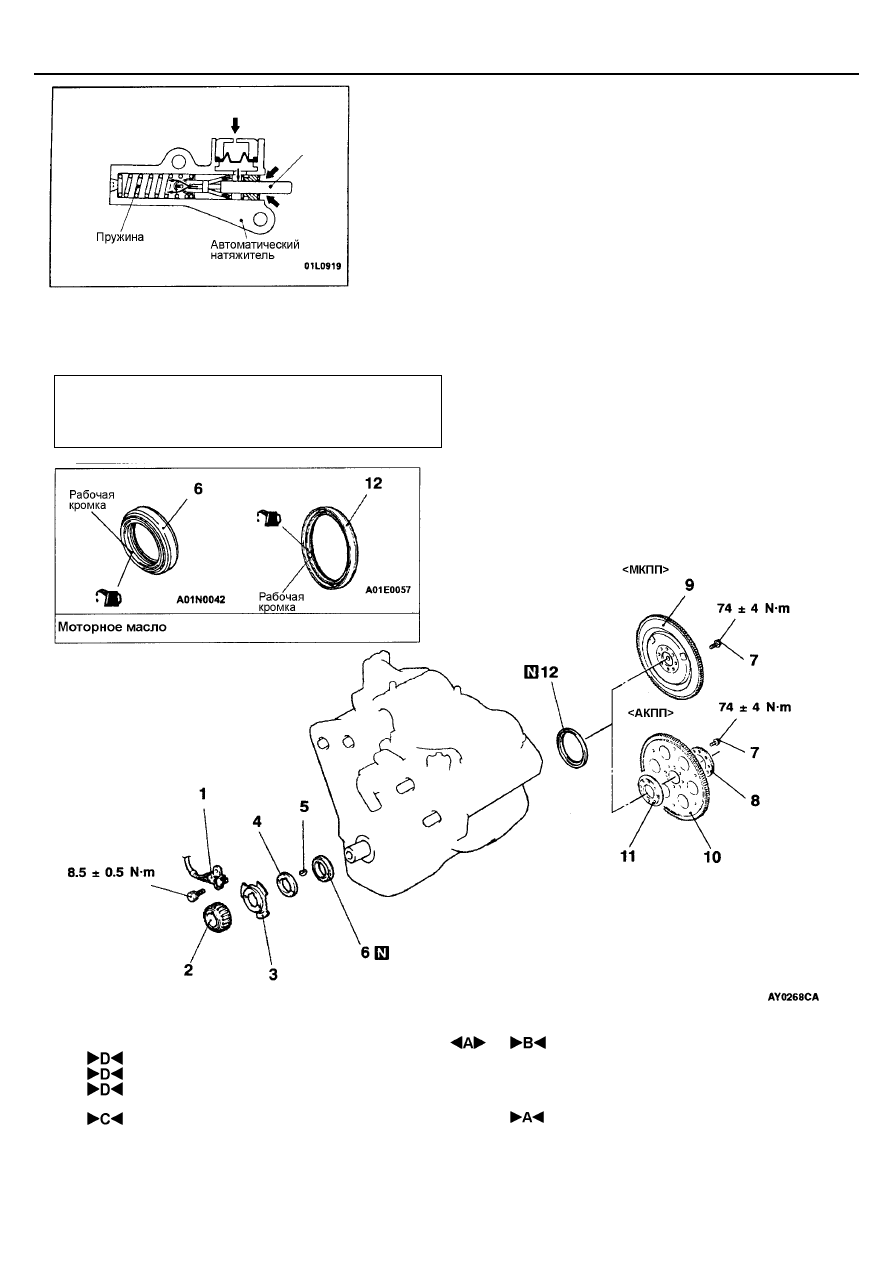

ПРОВЕРКА

АВТОМАТИЧЕСКИЙ НАТЯЖИТЕЛЬ

•



Проверьте герметичность автоматического натяжителя.

•



Проверьте шток натяжителя на предмет отсутствия трещин.

САЛЬНИКИ КОЛЕНЧАТОГО ВАЛА

СНЯТИЕ И УСТАНОВКА

Предварительная и заключительная операция

•



Снятие и установка ремня привода ГРМ
(См. стр.11А-15.)

Последовательность снятия
1. Датчик положения коленчатого вала
2. Звездочка коленчатого вала
3. Ротор датчика
4. Дистанционное кольцо коленчатого вала
5. Шпонка
6. Передний сальник коленчатого вала

7. Болт
8. Прижимной фланец
9. Маховик
10. Пластина привода гидротрансформатора
11. Переходная пластина
12. Задний сальник коленчатого вала

Шток
натяжителя

ДВИГАТЕЛЬ <6G7> -

Сальники коленчатого вала

11A-24

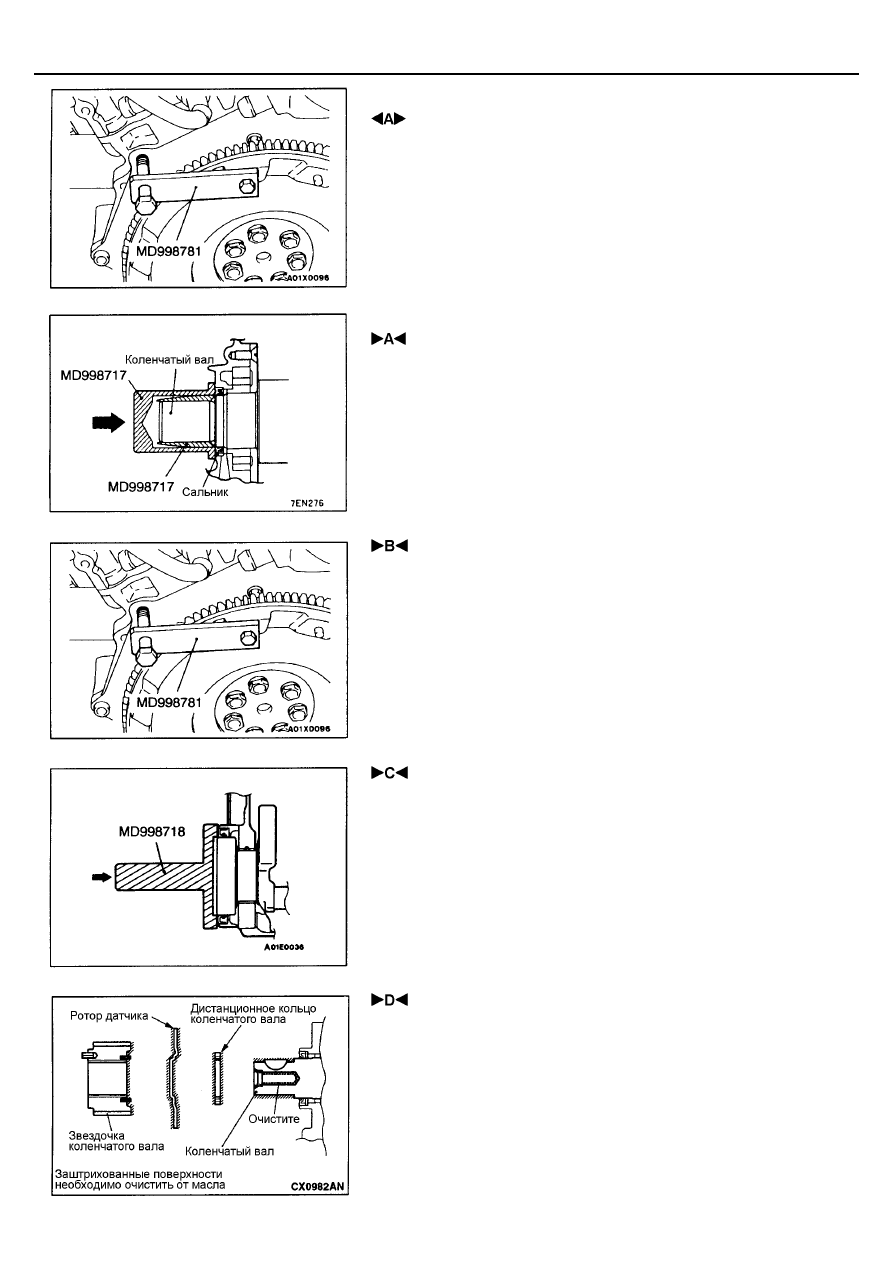

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ БОЛТА

Используя специальный инструмент, зафиксируйте маховик или пластину
привода гидротрансформатора и отверните болты.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ЗАДНЕГО САЛЬНИКА КОЛЕНЧАТОГО

ВАЛА

1.

Смажьте всю рабочую кромку сальника небольшим количеством
моторного масла.

2.

При помощи специального инструмента, установите сальник, слегка
постукивая по оправке, как показано на рисунке.

 УСТАНОВКА БОЛТОВ

Используя специальный инструмент, зафиксируйте маховик или пластину
привода гидротрансформатора (как при снятии), установите и закрутите
болты.

 УСТАНОВКА ПЕРЕДНЕГО САЛЬНИКА КОЛЕНЧАТОГО

ВАЛА

1.

Смажьте всю рабочую кромку сальника небольшим количеством
моторного масла.

2.

Используя специальный инструмент, вставляйте сальник в переднюю
крышку при помощи легкого постукивания.

 УСТАНОВКА ДИСТАНЦИОННОГО КОЛЬЦА

КОЛЕНЧАТОГО ВАЛА / РОТОРА ДАТЧИКА / ЗВЕЗДОЧКИ
КОЛЕНЧАТОГО ВАЛА

Для предотвращения ослабления затяжки болта крепления шкива
коленчатого вала, очистите от масла коленчатый вал, дистанционное
кольцо коленчатого вала, ротор датчика частоты вращения коленчатого
вала в показанных на рисунке местах.

ДВИГАТЕЛЬ <6G7> -

Сальники распределительных валов

11A-25

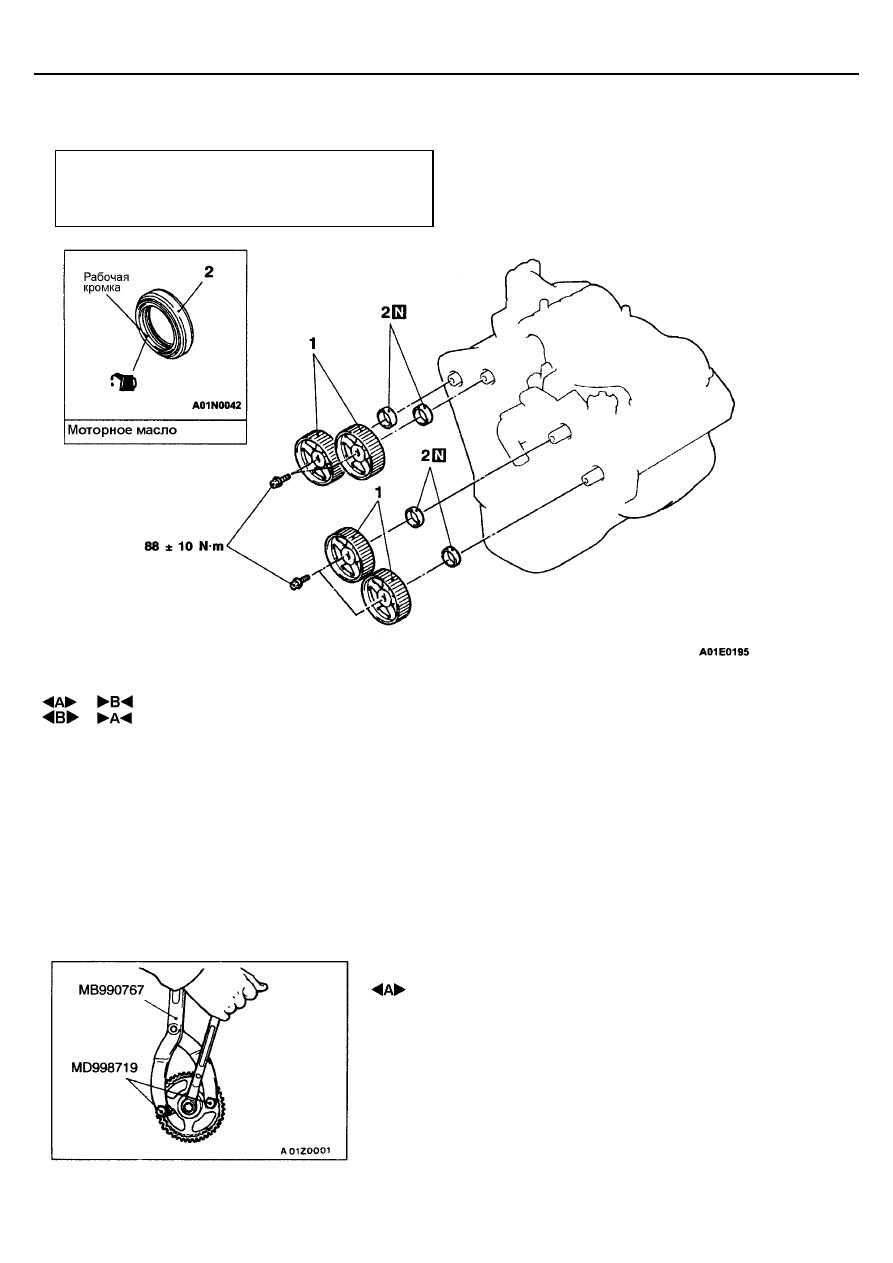

САЛЬНИКИ РАСПРЕДЕЛИТЕЛЬНЫХ ВАЛОВ

СНЯТИЕ И УСТАНОВКА

Предварительная и заключительная операция

•



Снятие и установка ремня привода ГРМ
(См. стр.11А-15.)

Последовательность снятия
1. Звездочка распределительного вала
2. Сальник распределительного вала

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ЗВЕЗДОЧКИ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

Снимите звездочки распределительных валов, используя специальный
инструмент.
