11A-2

ДВИГАТЕЛЬ <6G7>

СОДЕРЖАНИЕ

ОБЩАЯ ИНФОРМАЦИЯ............................... 3

ОСНОВНЫЕ ДАННЫЕ ДЛЯ
РЕГУЛИРОВОК И КОНТРОЛЯ ..................... 3

ГЕРМЕТИКИ .................................................. 4

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ.................. 4

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ .............................................. 6

Проверка и регулировка натяжения
приводного ремня................................... 6

Проверка автоматического натяжителя 6

Проверка и регулировка угла
опережения зажигания ........................... 6

Проверка частоты вращения холостого
хода ......................................................... 7

Проверка состава топливовоздушной
смеси на режиме холостого хода........... 8

Проверка компрессии ............................. 9

Проверка разрежения во впускном
коллекторе ............................................ 10

Проверка гидрокомпенсаторов ............ 10

МАСЛЯНЫЙ ПОДДОН И
МАСЛОЗАБОРНИК С СЕТКОЙ .................. 13

РЕМЕНЬ ПРИВОДА ГРМ............................ 15

САЛЬНИКИ КОЛЕНЧАТОГО ВАЛА ........... 23

САЛЬНИКИ РАСПРЕДЕЛИТЕЛЬНЫХ
ВАЛОВ ......................................................... 25

ПРОКЛАДКИ ГОЛОВОК ЦИЛИНДРОВ...... 27

ДВИГАТЕЛЬ В СБОРЕ ............................... 30

ДВИГАТЕЛЬ <6G7> -

Общая информация/ Основные данные по
ремонту и регулировке

11A-3

ОБЩАЯ ИНФОРМАЦИЯ

Показатели

6G74 - GDI

Рабочий объем, см

3

3497

Диаметр цилиндра и ход поршня, мм

93 х 85,8

Степень сжатия

10.4

Тип камеры сгорания

Шатрового типа с полусферическим углублением в
днище поршня

Расположение распределительного вала

Два верхних распределительных вала (DOHC)

Впускных

12

Количество клапанов

Выпускных

12

Открытие

8

0

 до ВМТ

Впускные клапана

Закрытие

56

°

 после НМТ

Открытие

48

°

 до НМТ

Фазы газораспределения

Выпускные клапана

Закрытие

16

°

 после ВМТ

Топливная система

Распределенный впрыск с электронным управлением

Коромысло клапана

Роликового типа

Гидрокомпенсаторы

Установлены

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

Показатели

Номинальное значение

Предельно допустимое
значение

Базовый угол опережения зажигания

5

°

 до ВМТ

±

3

°

-

Угол опережения зажигания

Приблизительно 20

°

 до

ВМТ*

1

-

Частота вращения холостого хода, об/мин

600

±

 100*1

-

Концентрация СО, %

0,5 или менее

-

Концентрация СН, (ч. н. м.)

100 или менее

-

Компрессия (при 280 об/мин), кПа

1275

Минимум 980

Разница компрессии между цилиндрами, кПа

-

Не более 98

Разряжение на впускном коллекторе, кПа

-

Минимум 56*

2

Перемещение штока автоматического натяжителя, мм

около 1,0

-

Прикладываемый момент при натяжении ремня привода ГРМ, Нм
(справочная величина)

4,4

-

Выступание штока автоматического натяжителя, мм

3,8 – 5,0

-

ПРИМЕЧАНИЕ
*

1

: Указывает величины, измеренные до истечения 4 минут с момента запуска двигателя.

*

2

: Указывает величины, измеренные по истечении 4 минут с момента запуска двигателя.

ДВИГАТЕЛЬ <6G7> -

Герметик / Специальный инструмент

11A-4

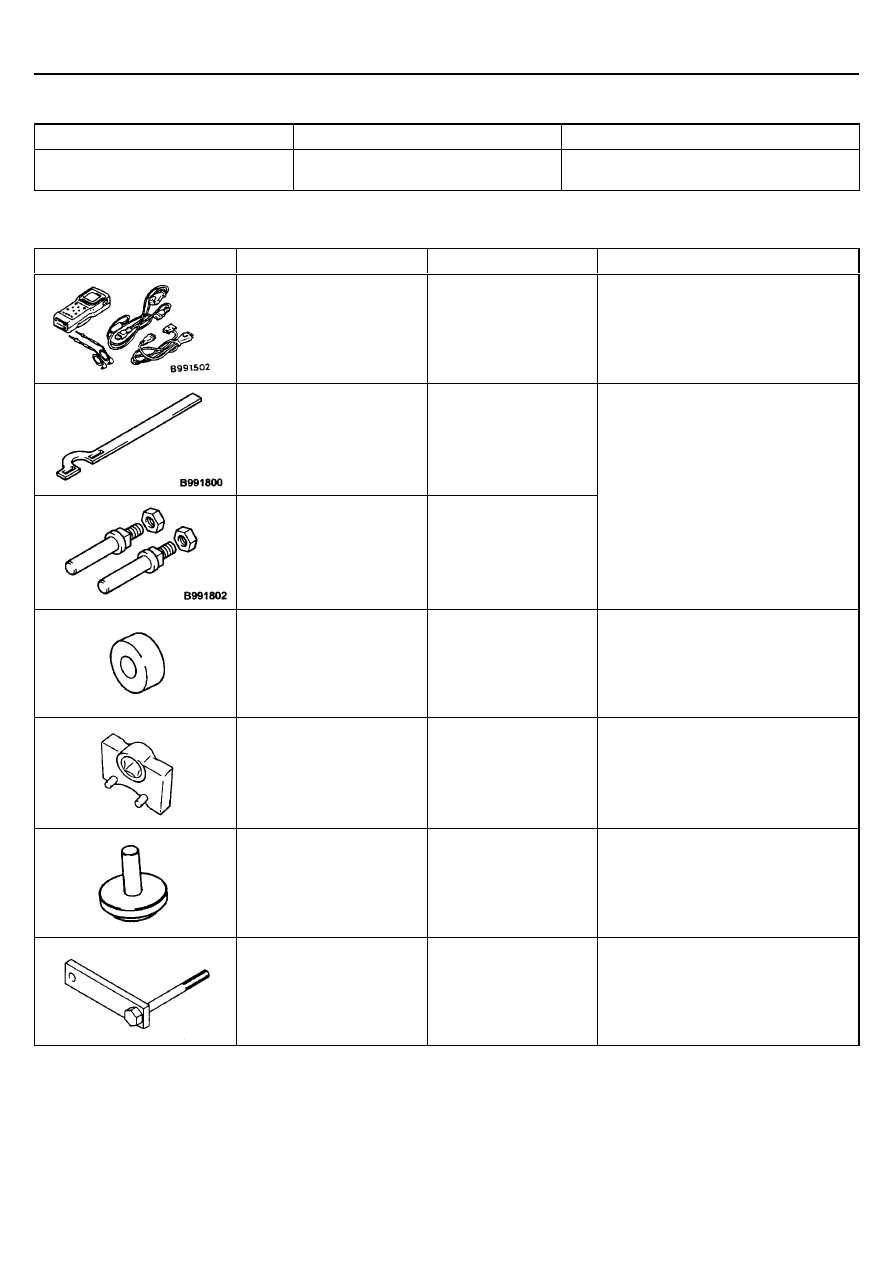

ГЕРМЕТИК

Позиция

Рекомендуемый герметик

Примечание

Масляный поддон

MITSUBISHI GENUINE PART MD
970389 или аналогичный ему

Полусухой герметик

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

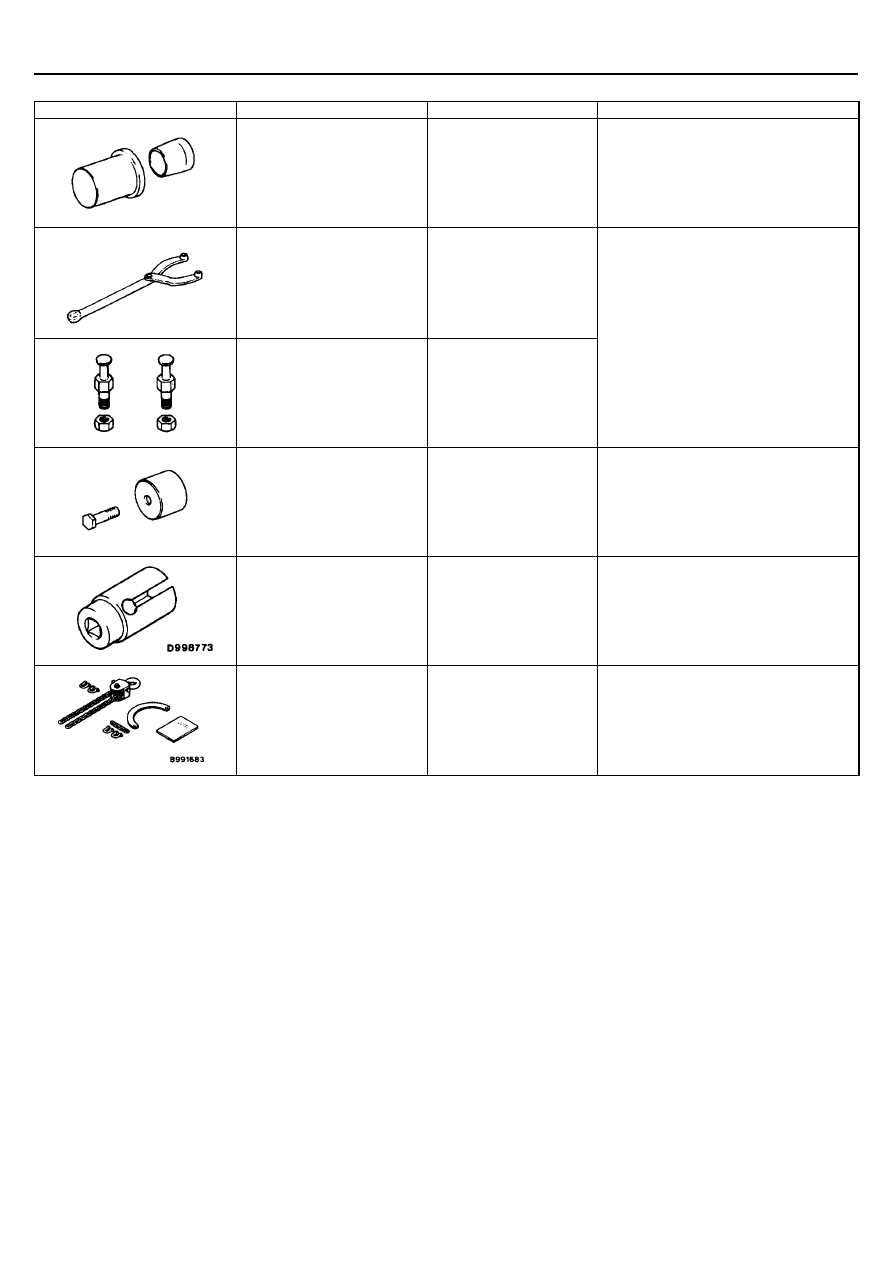

Инструмент

Номер

Название

Использование

MB991502

Комплект MUT - II

•



Проверка угла опережения
зажигания

•



Проверка частоты вращения
холостого хода

•



Стирание кодов неисправности

МВ991800

Держатель шкива

МВ991802

Штифт В

Фиксирование шкива коленчатого
вала

MD998769

Дистанционная шайба
держателя шкива

Для поворота коленчатого вала при
установке ремня привода ГРМ

MD998767

Торцевая головка
шкива натяжителя

Регулировка натяжения ремня
привода ГРМ

MD998718

Оправка для установки
заднего сальника
коленчатого вала

Запрессовка заднего сальника
коленчатого вала

MD998781

Фиксатор маховика

Фиксация маховика

ДВИГАТЕЛЬ <6G7> -

Специальный инструмент

11A-5

Инструмент

Номер

Название

Использование

MD998717

Оправка для установки
переднего сальника
коленчатого вала

Запрессовка переднего сальника
коленчатого вала

MD998719

Вильчатый держатель

MD998719

Специальный болт
держателя шкива
коленчатого вала

Фиксирование звездочки
распределительного вала

MD998761

Оправка для установки
сальника
распределительного
вала

Установка сальника
распределительного вала

MD998773

Ключ для снятия
датчика детонации

Снятие и установка датчика
детонации

МВ991683

Комплект цепных строп

Снятие и установка двигателя в сборе
