ОБЩИЕ СВЕДЕНИЯ

 -

Расположение упоров для подъёма
автомобиля домкратом и на подъемнике

00-37

РАСПОЛОЖЕНИЕ УПОРОВ ДЛЯ ПОДЪЁМА АВТОМОБИЛЯ
ДОМКРАТОМ И НА ПОДЪЕМНИКЕ

Внимание
Не допускается устанавливать автомобиль на опоры в местах, отличающихся от точек опоры по техническим
требованиям. Невыполнение этого требования приведёт к поломке и т.д.

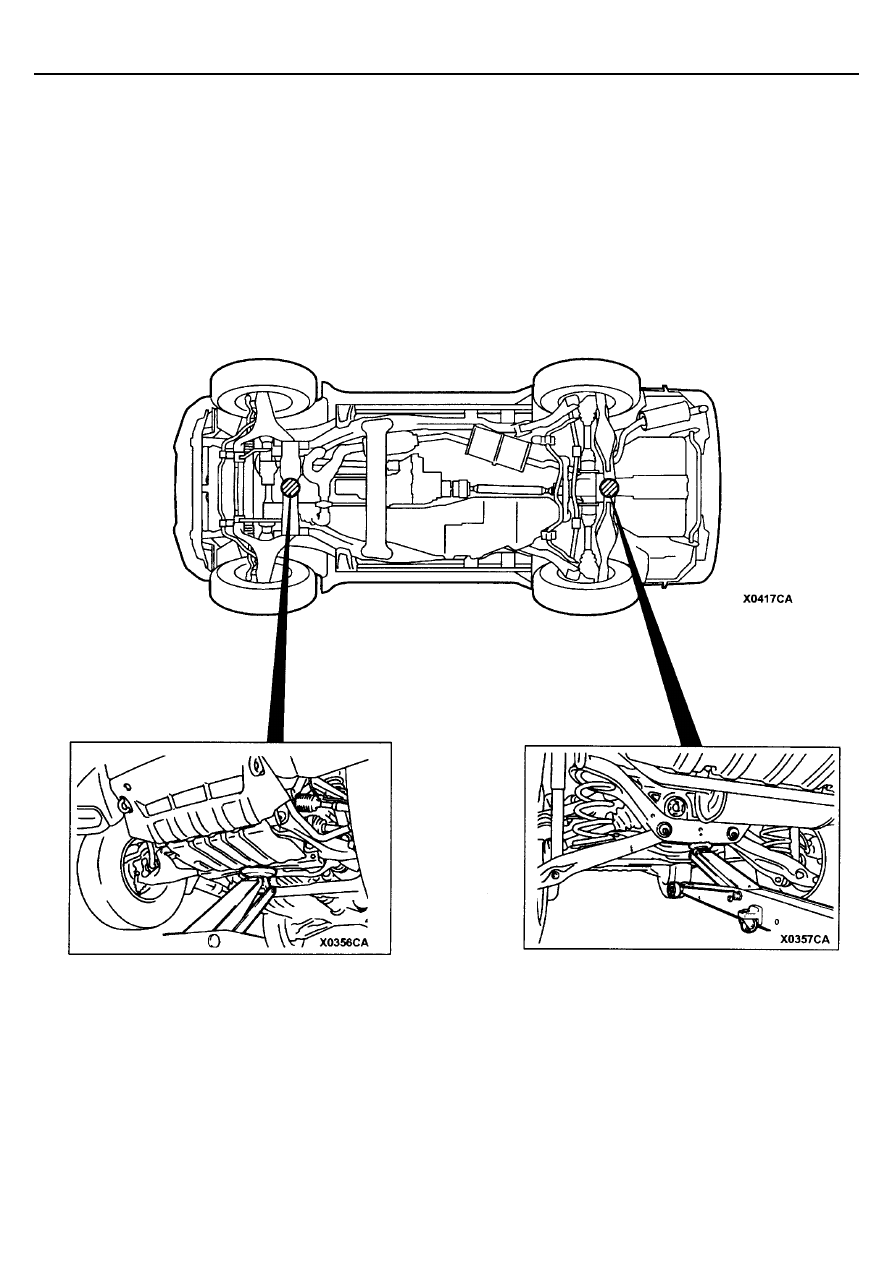

РАСПОЛОЖЕНИЕ УПОРОВ ДЛЯ ПОДКАТНОГО ГИДРАВЛИЧЕСКОГО
ДОМКРАТА

Внимание
Ни в коем случае не используйте как точки опоры места, отличающиеся от установленных техническими
требованиями, или они будут деформированы.

ОБЩИЕ СВЕДЕНИЯ

 -

Расположение упоров для подъёма
автомобиля домкратом и на подъемнике

00-38

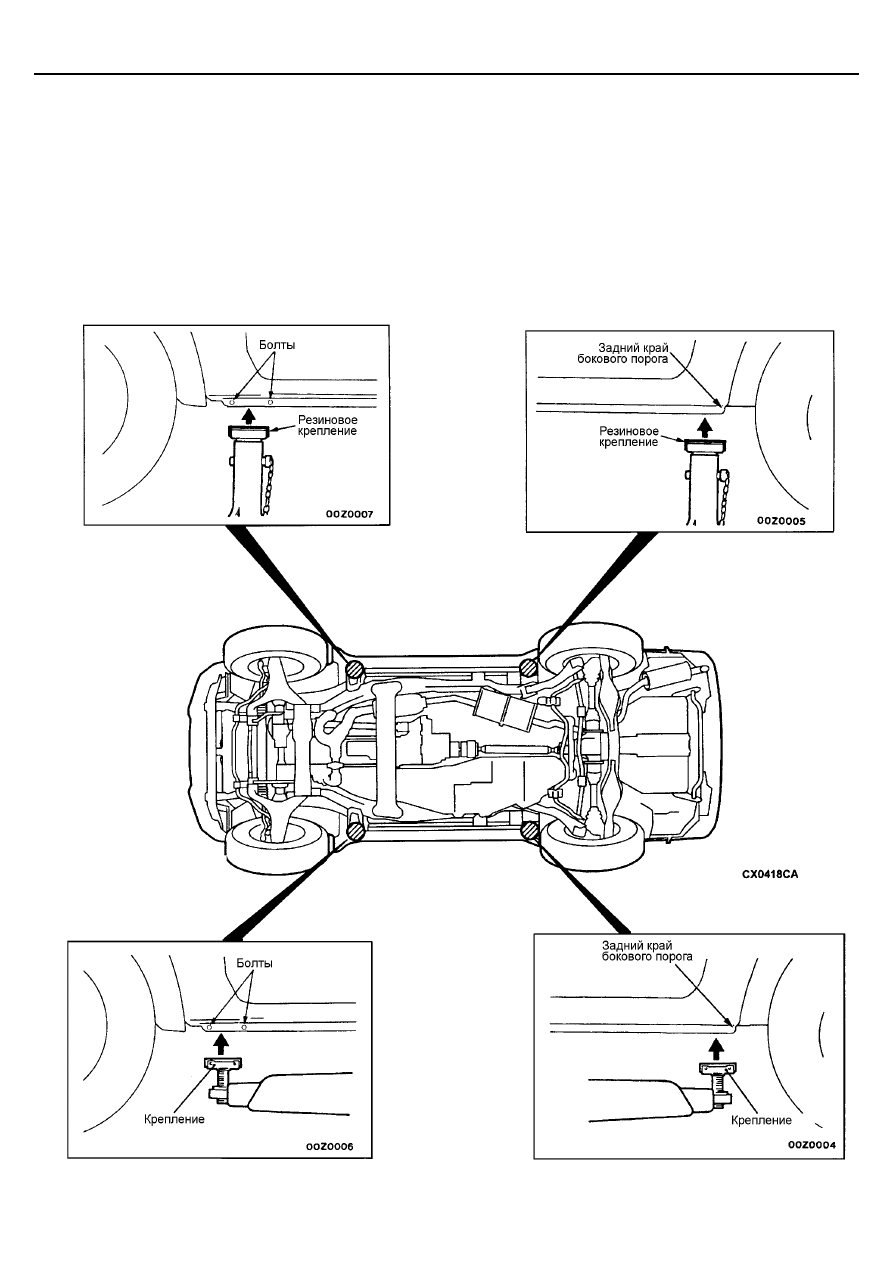

РАСПОЛОЖЕНИЕ УПОРОВ ПРИ ИСПОЛЬЗОВАНИИ ОДНОСТОЕЧНОГО И
ДВУСТОЕЧНОГО ПОДЪЕМНИКОВ

Внимание

1. При использовании резиновых креплений со слишком толстыми пазами при использовании передних упоров

можно погнуть переднее крыло, поэтому всегда используйте резиновые крепления с пазами толщиной не более
18 мм.

2. При использовании не слишком высоких резиновых креплений они могут повредить такие места как боковые

подножки. Всегда используйте резиновые крепления достаточной высоты или снимайте боковые подножки, если
Вы не используете крепления.

ДЛЯ РАЗДВИЖНЫХ СТОЕК

ДЛЯ
ОДНОСТОЕЧНОГО
ИЛИ
ДВУХСТОЕЧНОГО
ПОДЪЕМНИКА

ОБЩИЕ СВЕДЕНИЯ

 -

Таблица стандартных моментов затяжки
резьбовых соединений

00-39

ТАБЛИЦА СТАНДАРНЫХ МОМЕНТОВ ЗАТЯЖКИ РЕЗЬБОВЫХ
СОЕДИНЕНИЙ

Каждая величина момента затяжки в таблице является
номинальной при соблюдении следующих условий:
(1) Болты, гайки и шайбы сделаны из стали с цинковым

покрытием.

(2) Резьбы и опорные поверхности болтов и гаек

находятся в сухом состоянии.

Величины моментов затяжки неприменимы:
(1) Если вставлены рифленые шайбы.
(2) Если закрепляются пластмассовые детали.
(3) Если болты заворачиваются в пластмассу или в

отлитые гайки.

(4) Если используются болты-саморезы или

самоконтрящиеся гайки.

Моменты затяжки стандартных болтов и гаек

Размер резьбы

Момент затяжки, Н.м

Номинальный диаметр
болта (мм)

Шаг (мм)

Цифровая метка на
головке болта «4»

Цифровая метка на
головке болта «7»

Цифровая метка на
головке болта «8»

M5

0,8

2,5 ± 0,5

5,0 ± 1,0

6,0 ± 1,0

M6

1,0

5,0 ± 1,0

9,0 ± 2,0

10 ± 2

M8

1,25

12 ± 2

22 ± 4

25 ± 4

M10

1,25

24 ± 4

44 ± 10

53 ± 7

M12

1,25

41 ± 8

83 ± 12

98 ± 12

M14

1,5

73 ± 12

140 ± 20

155 ± 25

M16

1,5

110 ± 20

210 ± 30

235 ± 35

M18

1,5

165 ± 25

300 ± 40

340 ± 50

M20

1,5

225 ± 35

410 ± 60

480 ± 70

M22

1,5

300 ± 40

555 ± 85

645 ± 95

M24

1,5

395 ± 55

735 ± 105

855 ± 125

Моменты затяжки фланцевых болтов и гаек

Размер резьбы

Момент затяжки, Н.м

Номинальный диаметр
болта (мм)

Шаг (мм)

Цифровая метка на
головке болта «4»

Цифровая метка на
головке болта «7»

Цифровая метка на
головке болта «8»

M6

1,0

5,0 ± 1,0

10 ± 2

12 ± 2

M8

1,25

13 ± 2

24 ± 4

27 ± 5

M10

1,25

26 ± 4

49 ± 9

58 ± 7

M10

1,5

24 ± 4

45 ± 8

55 ± 10

M12

1,25

46 ± 8

95 ± 15

105 ± 15

M12

1,75

43 ± 8

83 ± 12

98 ± 12

ПРИМЕЧАНИЕ:
1. Используйте только указанные болты и гайки и всегда затягивайте их заданным моментом затяжки.
2. Болты, имеющие метки 4Т и 7Т, - усиленные. Чем выше номер, тем выше прочность болта.
