ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-133

Код № C1608 Недостоверные диагностические данные

!

ОСТОРОЖНО

• Если в шине CAN есть какая-либо

неисправность, может быть выдан
неверный код диагностики. Прежде чем
выполнять эту диагностику, следует
продиагностировать шину CAN
(см. ГРУППА 54С, Анализ кодов
диагностики неисправностей

Стр.54C-18

).

• Перед заменой ECU убедиться в том, что

линии шины CAN в норме.

• При замене узла гидросистемы

(объединенного с ASC-ECU) всегда следует
выполнять калибровку датчика рулевого
колеса, датчика ускорения и угловой
скорости и датчика давления тормозной
жидкости (см.

Стр.35C-173

,

Стр.35C-173



и

Стр.35C-174

).

РАБОТА

ASC-ECU хранит коды диагностики и данные о
неисправностях в EEPROM

*

.

ПРИМЕЧАНИЕ: .

*

:EEPROM (Электрическое ПЗУ

с возможностью стирания информации
и программирования)

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

 PU: Пурпурный     SI: Серебристый

ПИТАНИЕ

ЭЛЕКТРО-

ДВИГАТЕЛЯ

ПИТАНИЕ

ЭЛЕКТРОМАГ-

НИТНОГО

КЛАПАНА

26

ПЛАВКАЯ

ПЕРЕ-

МЫЧКА

27

ПЛАВКАЯ

ПЕРЕ-

МЫЧКА

ЭЛЕКТРОДВИГАТЕЛЬ

ASC-ECU

УЗЕЛ ГИДРОСИСТЕМЫ

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН

ПИТАНИЕ

ЭЛЕКТРОМАГ-

НИТНОГО

КЛАПАНА

ПИТАНИЕ

ЭЛЕКТРО-

ДВИГАТЕЛЯ

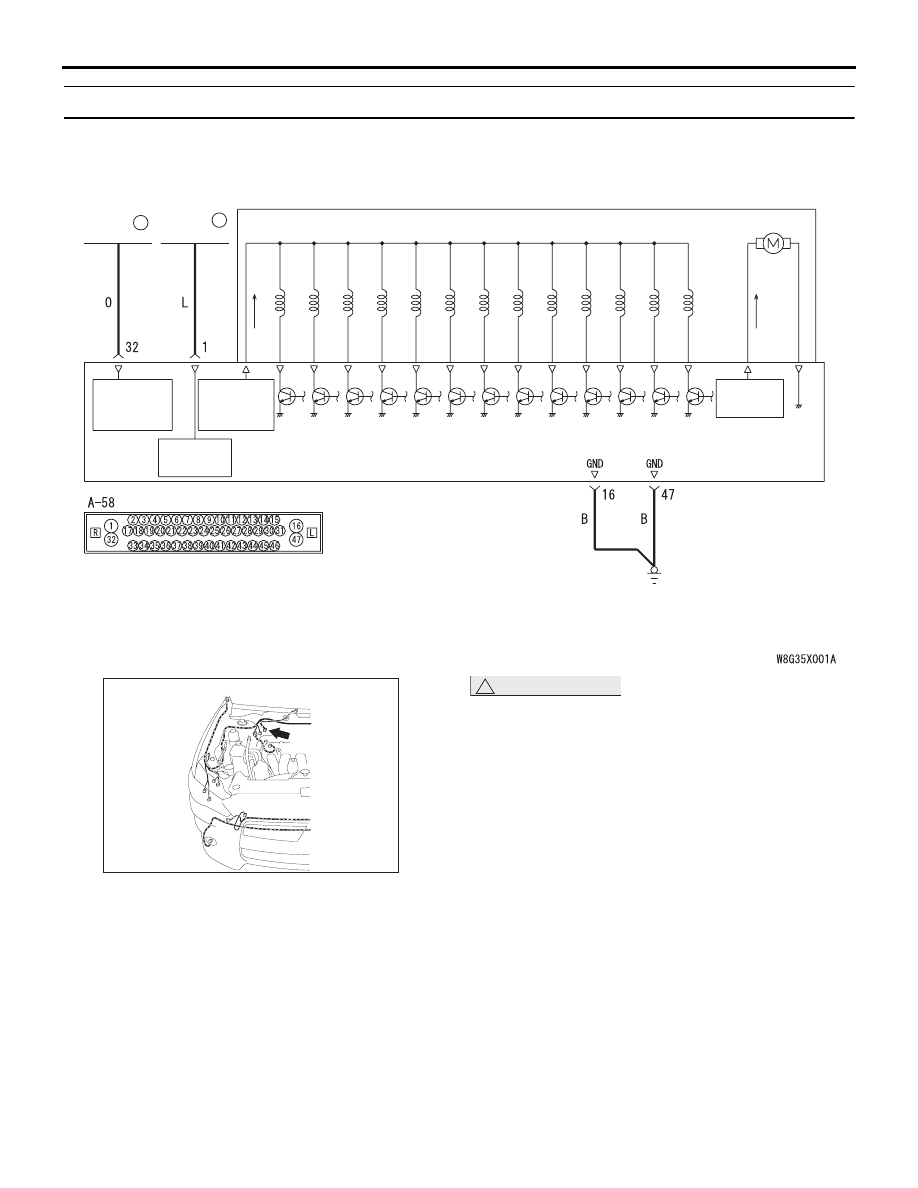

Цепь питания электромагнитного клапана и электродвигателя

A-58 (B)

Разъем: A-58

AW

AC612691

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-134

УСЛОВИЯ ПОЯВЛЕНИЯ КОДОВ
ДИАГНОСТИКИ

• Этот код диагностики выдается в случае

ненадежности информации, хранящейся
в EEPROM. Данные о неисправностях,
хранившиеся в прошлом, никуда не
выводятся, и выдается лишь этот код
диагностики.

• Данный код диагностики может возникнуть,

когда отключилось питание ASC-ECU или
упало напряжение в момент записи данных
в EEPROM.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Когда переключатель зажигания находится

в положении ON, разъем ASC-ECU или
клемма аккумуляторной батареи отключены.

• Плохо закрепленная клемма аккумуляторной

батареи

• Ненормальная работа аккумуляторной

батареи

• Поврежден жгут электропроводки или

разъемы

• Неисправность ECU ASC

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Отремонтировать шину CAN
(см. ГРУППА 54С

− Таблица диагностики

шины CAN

Стр.54C-18

). После

выполнения перейдите к шагу 2.

ШАГ 2. Повторная проверка кода диагностики
после переустановки шины CAN

Q: Выдается ли код диагностики № C1608?

ДА :

Переход к Шагу 3.

НЕТ :

Процедура завершена.

ШАГ 3. Проверка аккумуляторной батареи
(См. ГРУППА 54А

− Проверка аккумуляторной

батареи

Стр.54A-11

.)

Q: Находится ли аккумуляторная батарея

в хорошем состоянии?
ДА :

Переход к Шагу 5.

НЕТ :

Переход к Шагу 4.

ШАГ 4. Проверка системы зарядки
(См. ГРУППА 16

− Система зарядки

Стр.16-12

.)

Q: Находится ли система зарядки в хорошем

состоянии?
ДА :

Заменить аккумуляторную батарею.
Переход к Шагу 9.

НЕТ :

Отремонтировать или заменить
соответствующий компонент(ы) системы
зарядки.

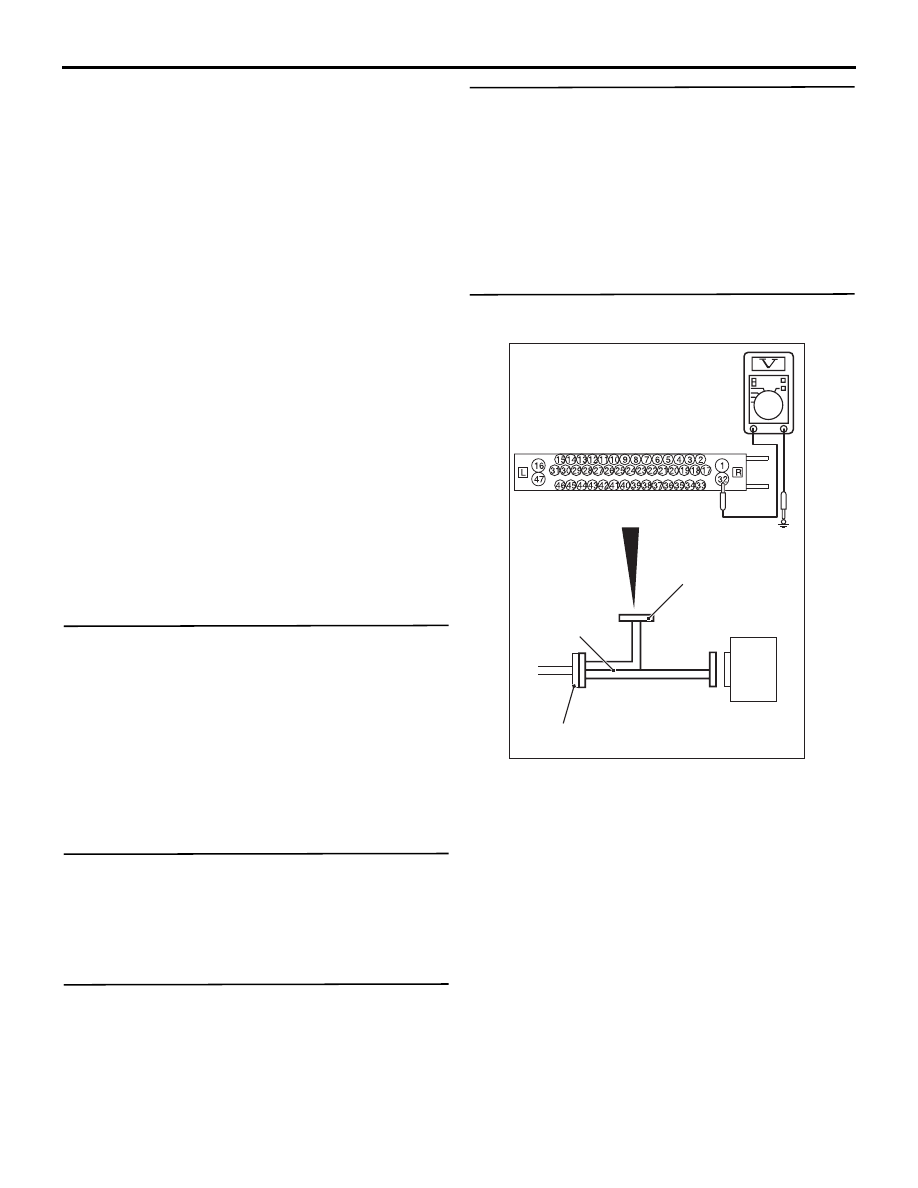

ШАГ 5. Измерение напряжения на разъеме
ASC-ECU A-58

(1) Отсоединить разъем ASC-ECU

и подсоединить специальный инструмент -
жгут проводов для проверки ASC (MB991997)
к разъему со стороны жгута, после чего
измерить напряжение со стороны разъема
специального инструмента.
ПРИМЕЧАНИЕ: Подсоединять специальный
инструмент - жгут проводов для проверки
ASC (MB991997), к ASC-ECU запрещается.

(2) Поверните ключ зажигания в положение «ON»

(ВКЛ.).

(3) Измерить напряжение на участке между

клеммой № 32 и «массой».

НОРМА: Приблизительное напряжение
аккумуляторной батареи

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 7.

НЕТ :

Переход к Шагу 6.

A-58 Разъем жгута ASC-ECU

Проверьте жгут

MB991997

ASC-ECU

DG

AC606869

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-135

ШАГ 6. Проверка разъема: разъем A-58
ASC-ECU

Q: Результаты проверки в норме?

ДА :

В цепи питания может присутствовать
обрыв или короткое замыкание.
Заменить жгут электропроводки на
участке между клеммой № 32 разъема
ASC-ECU A-58 и плавкой перемычкой №
27.

НЕТ  :

Отремонтировать неисправный разъем.

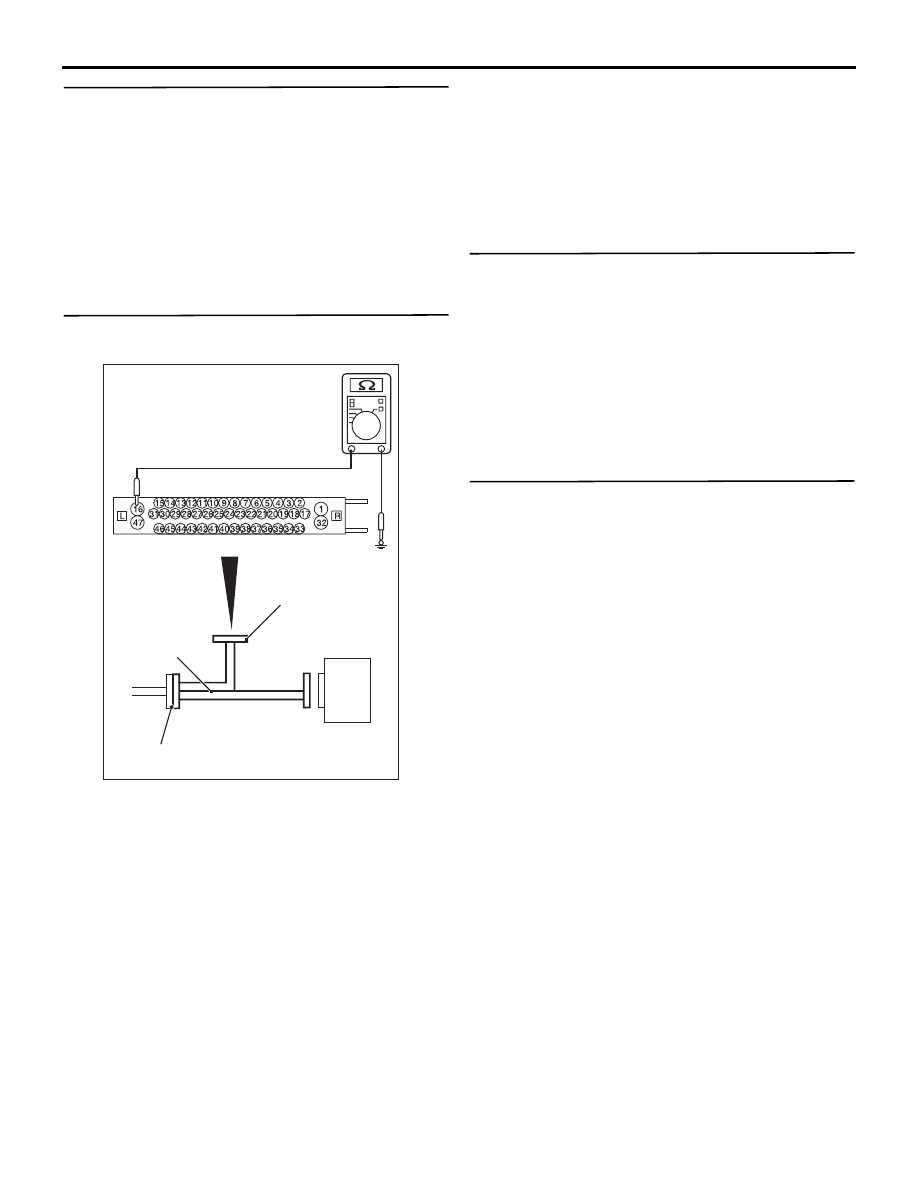

ШАГ 7. Измерение сопротивления на разъеме
ASC-ECU A-58

(1) Отсоединить разъем ASC-ECU

и подсоединить специальный инструмент -
жгут проводов для проверки ASC (MB991997),
к разъему со стороны жгута, после чего
измерить сопротивление со стороны разъема
специального инструмента.
ПРИМЕЧАНИЕ: Подсоединять специальный
инструмент - жгут проводов для проверки
ASC (MB991997), к ASC-ECU запрещается.

(2) Сопротивление на участке между клеммой

№ 16 и «массой»

НОРМА: Цепь в порядке (2

Ω или

меньше)

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 9.

НЕТ :

Переход к Шагу 8.

ШАГ 8. Проверка разъема: разъем A-58
ASC-ECU

Q: Результаты проверки в норме?

ДА :

В цепи заземления может
присутствовать обрыв. Исправить жгут
электропроводки на участке между
клеммой № 16 разъема ASC-ECU A-58
и «массой», а также между клеммой №
47 разъема ASC-ECU A-58 и «массой».

НЕТ  :

Отремонтировать неисправный разъем.

ШАГ 9. Проверьте факт сброса кода
неисправности.
(1) Сбросить диагностический код.
(2) Перевести переключатель зажигания

в положение «LOCK» (ВЫКЛ).

(3) Поверните ключ зажигания в положение «ON»

(ВКЛ.).

Q: Присутствует ли код диагностики?

ДА (Выдается код диагностики C1608) :

После

замены узла гидросистемы
(объединенного с ASC-ECU) выполните
калибровку датчика поворота рулевого
колеса, датчика ускорения и угловой
скорости и датчика давления тормозной
жидкости, чтобы повторно установить
нулевую точку для ASC-ECU
(см.

Стр.35C-173

,

Стр.35C-173



и

Стр.35C-174

).

ДА (Выдается код диагностики, отличный от
C1608) :

Проверить наличие неисправностей по

полученному коду диагностики.

НЕТ :

Диагностика завершена.

A-58 Разъем жгута ASC-ECU

Проверьте жгут

MB991997

ASC-ECU

DH

AC606869

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-136

Код № U0001 Шина отключена

!

ОСТОРОЖНО

• Если в шине CAN есть какая-либо

неисправность, может быть выдан
неверный код диагностики. Прежде чем
выполнять эту диагностику, следует
продиагностировать шину CAN
(см. ГРУППА 54С, Анализ кодов
диагностики неисправностей

Стр.54C-18

).

• Если ASC-ECU выдает код диагностики

U0001, необходимо обязательно проверить
линию шины CAN. Если в шине CAN есть
какая-либо неисправность, может быть
зарегистрирован неверный
диагностический код. В таком случае
полученный диагностический код
ненадежен.

• Прежде, чем заменять ЭБУ, убедитесь

в исправности цепей связи.

• При замене узла гидросистемы

(объединенного с ASC-ECU) всегда следует
выполнять калибровку датчика рулевого
колеса, датчика ускорения и угловой
скорости и датчика давления тормозной
жидкости (см.

Стр.35C-173

,

Стр.35C-173



и

Стр.35C-174

).

УСЛОВИЯ ПОЯВЛЕНИЯ КОДОВ
ДИАГНОСТИКИ

Этот код диагностики выдается, если прервалась
связь с ASC-ECU шины CAN (отключение от
шины).

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Возможно повреждение жгута электропроводки,
разъема(ов) или ASC-ECU.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность жгута электропроводки или

разъема линии шины CAN

• Неисправность ECU ASC

• Неисправность ECU другой системы

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Отремонтируйте линии шины CAN
(см. ГРУППА 54C

− Устранение

неисправностей

Стр.54C-18

). После

выполнения перейдите к шагу 4.

ШАГ 2. Проверьте данные кодировки ECU
двигателя.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Замените ECU двигателя.

ШАГ 3. Проверьте факт сброса кода
неисправности.

Q: Установлен ли код диагностики № U0001?

ДА :

После замены узла гидросистемы
(объединенного с ASC-ECU) выполните
калибровку датчика поворота рулевого
колеса, датчика ускорения и угловой
скорости и датчика давления тормозной
жидкости, чтобы повторно установить
нулевую точку для ASC-ECU
(см.

Стр.35C-173

,

Стр.35C-173



и

Стр.35C-174

). Переход к Шагу 4.

НЕТ :

Если симптом неисправности устранен,
возможно наличие перемежающейся
неисправности, например ненадежного
крепления разъема(ов) или жгута
электропроводки (см. ГРУППА 00

− Как

устранять перемежающиеся
неисправности

Стр.00-15

).

ШАГ 4. Проверьте факт сброса кода
неисправности.

Q: Установлен ли код диагностики № U0001?

ДА :

Вернитесь к шагу 1.

НЕТ :

Диагностика завершена.
