ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-137

Код № U0100 Не отвечает ECU двигателя



Код № U0101 Не отвечает вариатор



Код № U0126 Не отвечает датчик поворота рулевого колеса



Код № U0141 Не отвечает ETACS

!

ОСТОРОЖНО

• Если в шине CAN есть какая-либо

неисправность, может быть выдан
неверный код диагностики. Прежде чем
выполнять эту диагностику, следует
продиагностировать шину CAN
(см. ГРУППА 54С, Анализ кодов
диагностики неисправностей

Стр.54C-18

).

• Если в ASC-ECU установлен код

диагностики U0100, U0101, U0126 и U0141,
необходимо всегда выполнять
диагностику шины CAN. Если в шине CAN
есть какая-либо неисправность, может
быть зарегистрирован неверный
диагностический код. В таком случае
полученный диагностический код
ненадежен.

• Прежде, чем заменять ЭБУ, убедитесь

в исправности цепей связи.

• После замены датчика поворота рулевого

колеса всегда следует выполнять
калибровку для установки нулевой точки
для ASC-ECU (см.

Стр.35C-173

).

• При замене узла гидросистемы

(объединенного с ASC-ECU) всегда следует
выполнять калибровку датчика рулевого
колеса, датчика ускорения и угловой
скорости и датчика давления тормозной
жидкости (см.

Стр.35C-173

,

Стр.35C-173



и

Стр.35C-174

).

УСЛОВИЯ ПОЯВЛЕНИЯ КОДОВ
ДИАГНОСТИКИ

Этот код диагностики выдается, если ASC-ECU
в течение определенного времени не получает
сигналов от других ECU.

РАБОТА

ASC-ECU обменивается данными с ECU
двигателя, CVT-ECU, с датчиком поворота
рулевого колеса и с ETACS-ECU по шине CAN.

ВОЗМОЖНЫЕ ПРИЧИНЫ

Код № U0100

• Неисправность жгута электропроводки или

разъема линии шины CAN

• Неисправность ECU двигателя

• Неисправность ECU ASC

Код № U0101

• Неисправность жгута электропроводки или

разъема линии шины CAN

• Неисправность ECU вариатора

• Неисправность ECU ASC

Код № U0126

• Неисправность жгута электропроводки или

разъема линии шины CAN

• Неисправность датчика поворота рулевого

колеса

• Неисправность ECU ASC

Код № U0141

• Неисправность жгута электропроводки или

разъема линии шины CAN

• Неисправность ETACS-ECU

• Неисправность ECU ASC

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Отремонтируйте линии шины CAN
(см. ГРУППА 54C

− Устранение

неисправностей

Стр.54C-18

). После

выполнения перейдите к шагу 4.

ШАГ 2. Диагностический код другой системы
на сканере M.U.T.-III
При помощи M.U.T.-III проверить, не
зарегистрированы ли другие коды диагностики
для других ECU, связанных с данным
диагностическим кодом.

Q: Присутствуют ли другие коды диагностики?

ДА :

Проверить наличие неисправности по
правильному коду диагностики.

НЕТ :

Переход к Шагу 3.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-138

ШАГ 3. Диагностический код M.U.T.-III
Убедиться с помощью M.U.T.-III, что код
диагностики зарегистрирован, но не относится
к ECU двигателя, ECU вариатора и ETACS-ECU.

Q: Код неисправности сформирован?

ДА (установлен код диагностики № U0100) :

Заменить ECU двигателя и перейти
к Шагу 4.

ДА (установлен код диагностики № U0101) :

Заменить ECU вариатора и перейти
к Шагу 4.

ДА (установлен код диагностики № U0126) :

Замените датчик поворота рулевого
колеса, затем перейдите к шагу 4.

ДА (установлен код диагностики № U0141) :

Заменить ETACS-ECU и перейти
к Шагу 4.

НЕТ (код диагностики не установлен) :

После

замены узла гидросистемы
(объединенного с ASC-ECU) выполните
калибровку датчика поворота рулевого
колеса, датчика ускорения и угловой
скорости и датчика давления тормозной
жидкости, чтобы повторно установить
нулевую точку для ASC-ECU
(см.

Стр.35C-173

,

Стр.35C-173



и

Стр.35C-174

). Переход к Шагу 4.

ШАГ 4. Проверьте факт сброса кода
неисправности.

Q: Код диагностики № U0100, U0101, U0126 или

U0141 установлен?
ДА :

После замены узла гидросистемы
(объединенного с ASC-ECU) выполните
калибровку датчика поворота рулевого
колеса, датчика ускорения и угловой
скорости и датчика давления тормозной
жидкости, чтобы повторно установить
нулевую точку для ASC-ECU
(см.

Стр.35C-173

,

Стр.35C-173



и

Стр.35C-174

). Переход к Шагу 5.

НЕТ :

Причина проблемы может заключаться
в перемежающейся неисправности
(см. ГРУППА 00

− Как устранять

перемежающиеся неисправности

Стр.00-15

).

ШАГ 5. Проверьте факт сброса кода
неисправности.

Q: Код диагностики № U0100, U0101, U0126 или

U0141 установлен?
ДА :

Вернитесь к шагу 1.

НЕТ :

Диагностика завершена.

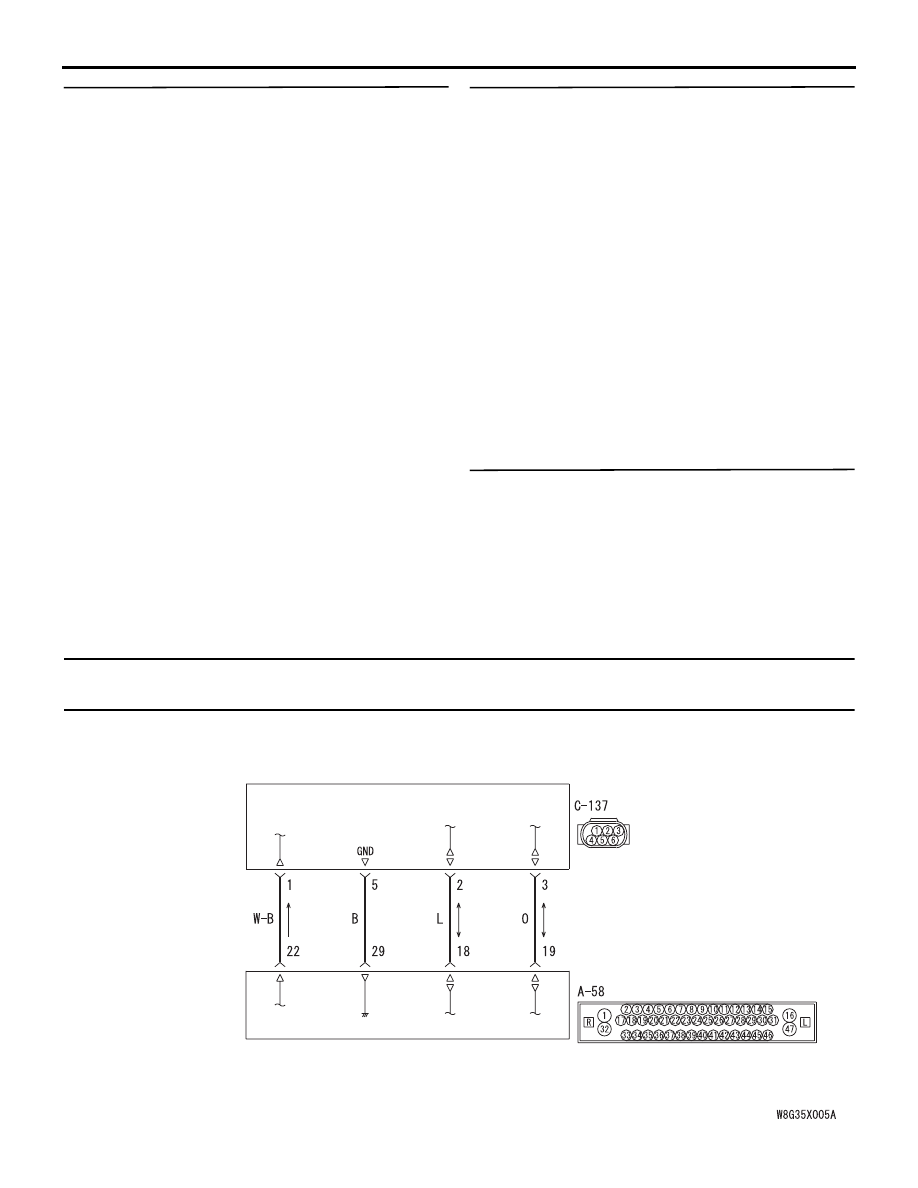

Код № U0125 Таймаут ожидания сообщения от датчика ускорения и угловой скорости/ошибка
сообщения

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ASC-ECU

ДАТЧИК УСКОРЕНИЯ

И УГЛОВОЙ СКОРОСТИ

Цепь датчика ускорения и угловой скорости

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-139

!

ОСТОРОЖНО

• Если в шине CAN есть какая-либо

неисправность, может быть выдан
неверный код диагностики. Прежде чем
выполнять эту диагностику, следует
продиагностировать шину CAN
(см. ГРУППА 54С, Анализ кодов
диагностики неисправностей

Стр.54C-18

).

• Перед заменой ECU убедиться в том, что

линии шины CAN в норме.

• Не подвергать датчик ускорения и угловой

скорости ударам и толчкам.

• После замены датчика ускорения

и угловой скорости всегда следует
выполнять калибровку для установки
нулевой точки для ASC-ECU
(см.

Стр.35C-173

).

• При замене узла гидросистемы

(объединенного с ASC-ECU) всегда следует
выполнять калибровку датчика рулевого
колеса, датчика ускорения и угловой
скорости и датчика давления тормозной
жидкости (см.

Стр.35C-173

,

Стр.35C-173



и

Стр.35C-174

).

РАБОТА

Датчик ускорения и угловой скорости передает
сигнал в ASC-ECU по специальной шине CAN.

УСЛОВИЯ ПОЯВЛЕНИЯ КОДОВ
ДИАГНОСТИКИ

Данный диагностический код устанавливается
в том случае, если сигнал датчика ускорения
и угловой скорости не передается в ASC-ECU.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность жгута электропроводки или

разъема линии шины CAN

• Неисправность датчика ускорения и угловой

скорости

• Неисправность ECU ASC

• Внешние шумовые помехи

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Отремонтируйте линии шины CAN
(см. ГРУППА 54C

− Устранение

неисправностей

Стр.54C-18

). После

выполнения перейдите к шагу 4.

ШАГ 2. Проверка разъема: разъем A-58
ASC-ECU, разъем C-137 датчика ускорения
и угловой скорости

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Отремонтируйте разъем, затем
перейдите к шагу 4.

ШАГ 3. Проверка жгута проводов на участке
между клеммой № 18 разъема A-58 ASC-ECU
и клеммой № 2 и разъема C-137 датчика
ускорения и угловой скорости, и между
клеммой № 9 разъема A-58 ASC-ECU
и клеммой № 3 разъема C-137 датчика
ускорения и угловой скорости

• Проверьте цепь связи на предмет разрыва

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Отремонтируйте жгут проводов, затем
перейдите к шагу 6.

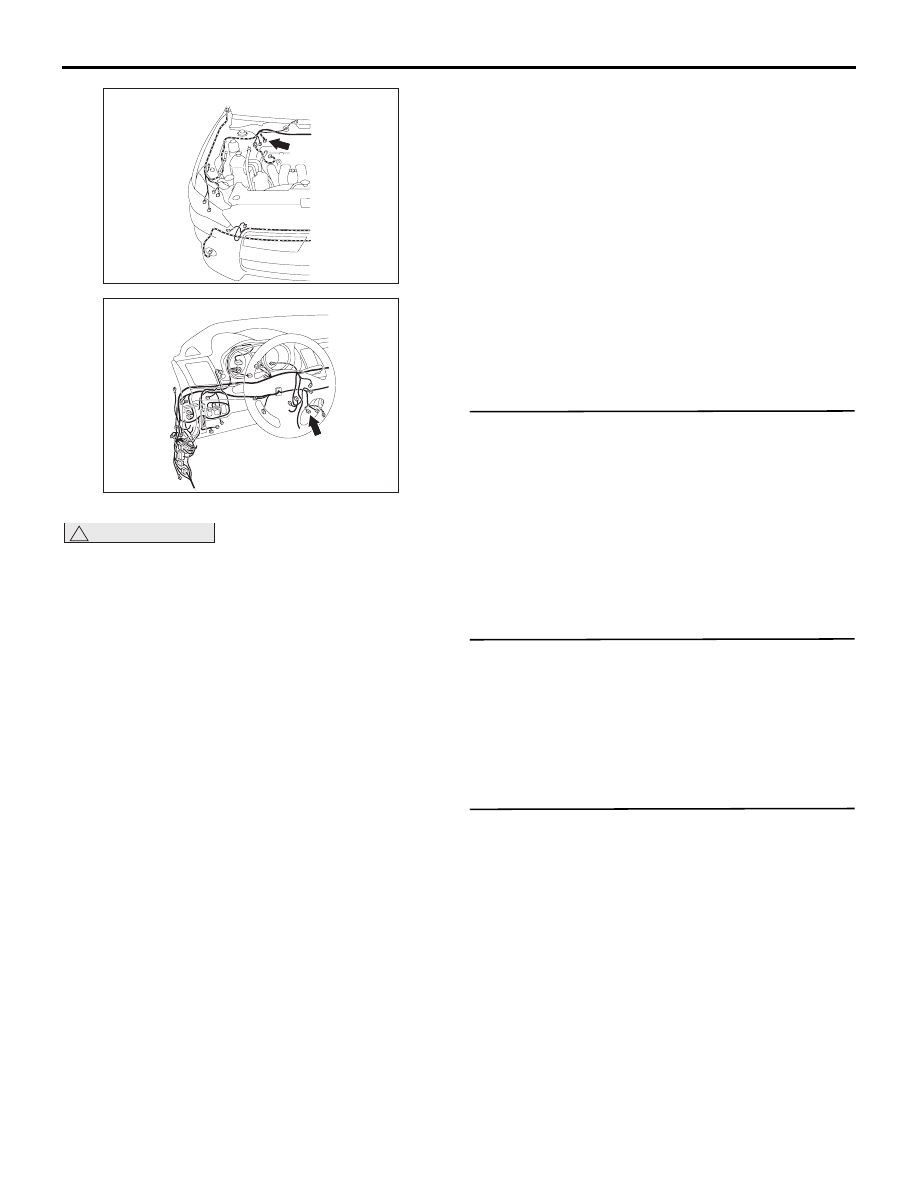

A-58 (B)

Разъем: A-58

AW

AC612691

C-137 (B)

ET

Разъем: C-137

AC612705

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-140

ШАГ 4. Повторная проверка кода диагностики
после переустановки шины CAN

Q: Установлен ли код диагностики № U0125?

ДА :

После замены датчика ускорения
и угловой скорости выполните
калибровку датчика ускорения и угловой
скорости, чтобы повторно установить
нулевую точку в ASC-ECU
(см.

Стр.35C-173

). Переход к Шагу 5.

НЕТ :

Диагностика завершена.

ШАГ 5. Проверьте факт сброса кода
неисправности.

Q: Установлен ли код диагностики № U0125?

ДА :

После замены узла гидросистемы
(объединенного с ASC-ECU) выполните
калибровку датчика поворота рулевого
колеса, датчика ускорения и угловой
скорости и датчика давления тормозной
жидкости, чтобы повторно установить
нулевую точку для ASC-ECU
(см.

Стр.35C-173

,

Стр.35C-173



и

Стр.35C-174

). Переход к Шагу 6.

НЕТ :

Причина проблемы может заключаться
в перемежающейся неисправности
(см. ГРУППА 00

− Как устранять

перемежающиеся неисправности

Стр.00-15

).

ШАГ 6. Проверьте факт сброса кода
неисправности.

Q: Установлен ли код диагностики № U0125?

ДА :

Вернитесь к шагу 1.

НЕТ :

Диагностика завершена.

Код № U0401 Обнаружена неисправность двигателя

!

ОСТОРОЖНО

• Если в шине CAN есть какая-либо

неисправность, может быть выдан
неверный код диагностики. Прежде чем
выполнять эту диагностику, следует
продиагностировать шину CAN
(см. ГРУППА 54С, Анализ кодов
диагностики неисправностей

Стр.54C-18

).

• Если ASC-ECU выдает код диагностики

U0401, необходимо обязательно проверить
линию шины CAN. Если в шине CAN есть
какая-либо неисправность, может быть
зарегистрирован неверный
диагностический код. В таком случае
полученный диагностический код
ненадежен.

• Прежде, чем заменять ЭБУ, убедитесь

в исправности цепей связи.

• При замене узла гидросистемы

(объединенного с ASC-ECU) всегда следует
выполнять калибровку датчика рулевого
колеса, датчика ускорения и угловой
скорости и датчика давления тормозной
жидкости (см.

Стр.35C-173

,

Стр.35C-173



и

Стр.35C-174

).

РАБОТА

Сигналы, связанные с двигателем, передаются
и получаются между ASC-ECU и ECU двигателя
по шине CAN.

УСЛОВИЯ ПОЯВЛЕНИЯ КОДОВ
ДИАГНОСТИКИ

Данный диагностический код устанавливается
при выявлении неисправности ECU двигателя.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность системы двигателя

• Неисправность ECU двигателя

• Неисправность ECU ASC

• Внешние шумовые помехи

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Диагностика шины CAN проводится с помощью
M.U.T.-III.
